432
UK_AURIS_HV_HB_ES (OM12K50S)
7-3. Tareas de mantenimiento que puede hacer usted mismo
Precauciones relacionadas con las tareas de
mantenimiento que puede hacer usted mismo
Si realiza el mantenimiento usted mismo, asegúrese de seguir el proce-
dimiento adecuado que detallamos en estas secciones.
ElementosPiezas y herramientas
Estado de la batería
de 12 voltios
(→P. 445)•Grasa
• Llave normal (para los pernos de los terminales de suje-
ción)
Nivel del refrige-
rante de la unidad
de control de poten-
cia/motor (→P. 441)
• “Toyota Super Long Life Coolant” «Refrigerante de dura-
ción extralarga de Toyota» u otro refrigerante de etilengli-
col de calidad superior similar sin silicato, sin amina, sin
nitrato y sin borato con tecnología híbrida de ácido orgá-
nico de larga duración. “Toyota Super Long Life Coolant”
«Refrigerante de duración extralarga de Toyota» está pre-
mezclado con un 50% de refrigerante y un 50% de agua
desionizada.
• Embudo (utilizado sólo para añadir refrigerante)
Nivel de aceite del
motor (→P. 439)
• “Toyota Genuine Motor Oil” «Aceite de motor original de
Toyota» o equivalente
• Trapo o toallita de papel
• Embudo (utilizado sólo para añadir aceite de motor)
Fusibles (→P. 474)• Fusible con el mismo amperaje que el original
Bombillas (→P. 479)
• Bombilla con el mismo número y la misma clasificación de
vataje que la original
• Un destornillador de punta en cruz Phillips
• Destornillador de cabeza
plana•Llave
Radiador y conden-
sador (→P. 443)
Presión de inflado
de los neumáticos
(→P. 465)• Manómetro de neumáticos
• Fuente de aire comprimido
Líquido del lavador
(→P. 443)
• Agua o líquido del lavador con anticongelante (para
invierno)
• Embudo (utilizado sólo para añadir agua o líquido del lava-
dor)
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 432 ページ ２０１６年１月１８日 月曜日 午後４時２９分

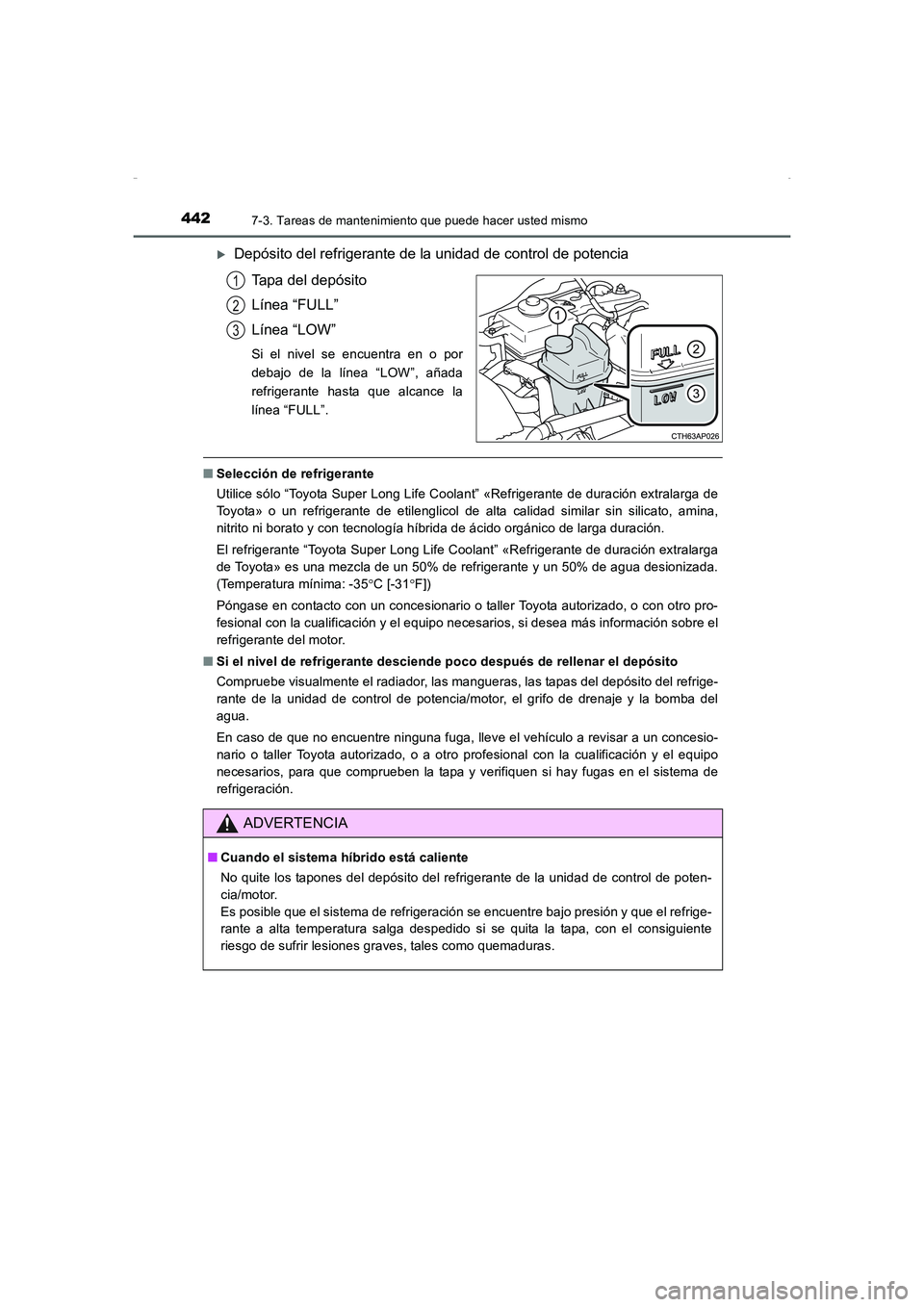

4427-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12K50S)
XDepósito del refrigerante de la unidad de control de potencia
Tapa del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en o por
debajo de la línea “LOW”, añada
refrigerante hasta que alcance la
línea “FULL”.
■Selección de refrigerante
Utilice sólo “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de
Toyota» o un refrigerante de etilenglicol de alta calidad similar sin silicato, amina,
nitrito ni borato y con tecnología híbrida de ácido orgánico de larga duración.
El refrigerante “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga
de Toyota» es una mezcla de un 50% de refrigerante y un 50% de agua desionizada.
(Temperatura mínima: -35°C [-31°F])
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro pro-
fesional con la cualificación y el equipo necesarios, si desea más información sobre el
refrigerante del motor.
■Si el nivel de refrigerante desciende poco después de rellenar el depósito
Compruebe visualmente el radiador, las mangueras, las tapas del depósito del refrige-
rante de la unidad de control de potencia/motor, el grifo de drenaje y la bomba del
agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a revisar a un concesio-
nario o taller Toyota autorizado, o a otro profesional con la cualificación y el equipo
necesarios, para que comprueben la tapa y verifiquen si hay fugas en el sistema de
refrigeración.
1
2
3
ADVERTENCIA
■Cuando el sistema híbrido está caliente
No quite los tapones del depósito del refrigerante de la unidad de control de poten-
cia/motor.
Es posible que el sistema de refrigeración se encuentre bajo presión y que el refrige-
rante a alta temperatura salga despedido si se quita la tapa, con el consiguiente
riesgo de sufrir lesiones graves, tales como quemaduras.
UK AURIS_HV_HB_OM_Spanish_OM12K50S.book 442 ページ ２０１６年１月１８日 月曜日 午後４時２９分
5749-1. Especificaciones
UK_AURIS_HV_HB_ES (OM12K50S)
Sistema de refrigeración
Capacidad (referencia)
Motor de gasolina
Con un sistema de recu-
peración de calor de
escape
Sin un sistema de recu-
peración de calor de
escape
Unidad de control de
potencia
7,0 L (7,4 qt., 6,2 qt. Ing.)
6,3 L (6,7 qt., 5,5 qt. Ing.)
2,1 L (2,2 qt., 1,8 qt. Ing.)
Tipo de refrigeranteUtilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante
de duración extralarga de Toyota»
• Refrigerante de etilenglicol de calidad similar o
superior sin silicato, sin amina, sin nitrito y sin
borato con tecnología híbrida de ácido orgánico
de larga duración
No utilice sólo agua corriente.
Sistema de encendido
Bujía
FabricanteDENSO SC16HR11 o DENSO SC20HR11
Distancia1,1 mm (0,043 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico
Batería de 12 voltios
Tensión abierta a 20°C
(68°F):12,6 12,8 V Completamente cargada
12,2
12,4 V A media carga
11 , 8
12,0 V Descargada
(Tensión comprobada 20 minutos después de apagar
el sistema híbrido y todas las luces.)
Régimen de carga5 A máx.
