2016 Ram 1500 ESP

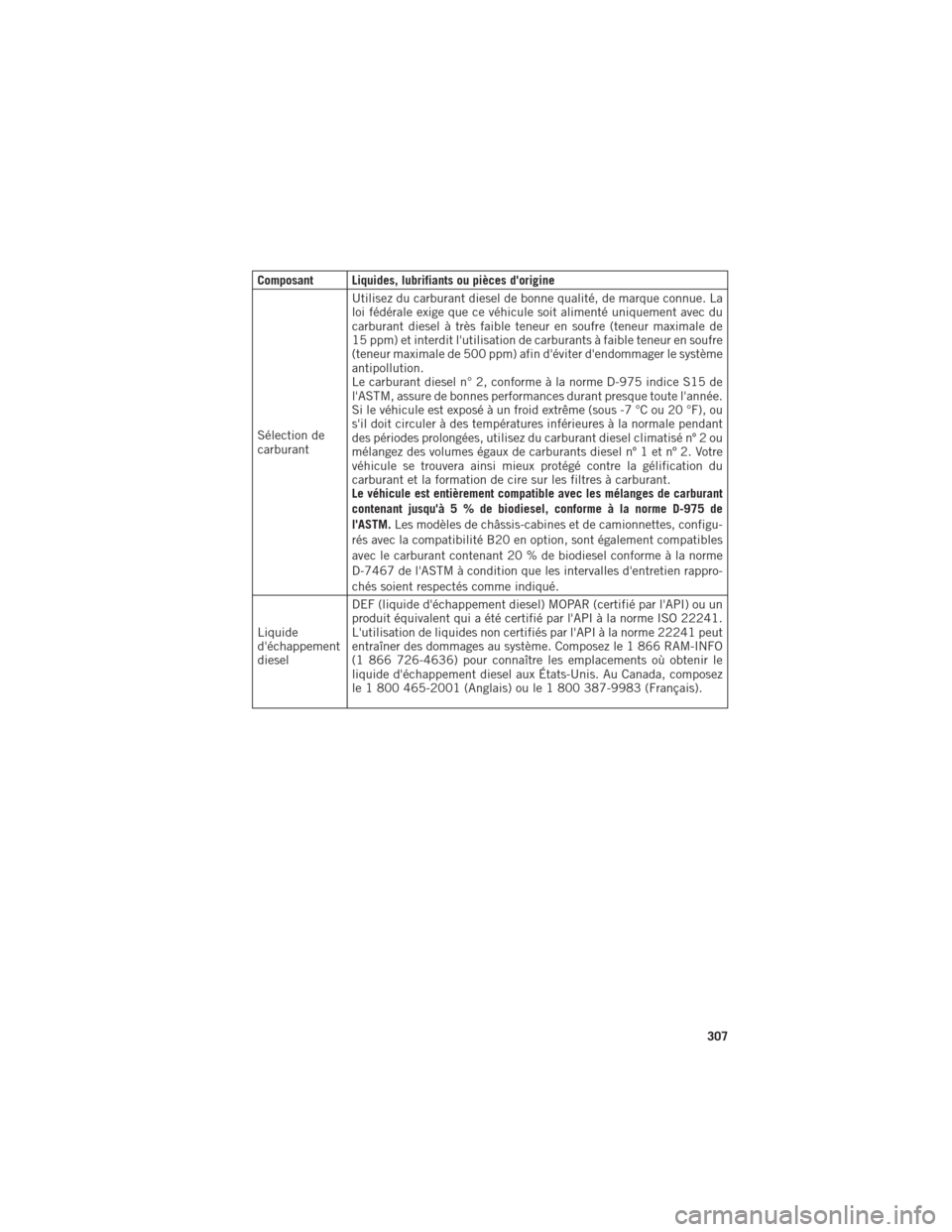

Composant Liquides, lubrifiants ou pièces d'origine
Sélection de
carburantUtilisez du carburant diesel de bonne qualité, de marque connue. La
loi fédérale exige que ce véhicule soit alimenté uniquement avec du
carburant diesel à très faible teneur en soufre (teneur maximale de
15 ppm) et interdit l'utilisation de carburants à faible teneur en soufre
(teneur maximale de 500 ppm) afin d'éviter d'endommager le système
antipollution.
Le carburant diesel n° 2, conforme à la norme D-975 indice S15 de
l'ASTM, assure de bonnes performances durant presque toute l'année.
Si le véhicule est exposé à un froid extrême (sous -7 °C ou 20 °F), ou
s'il doit circuler à des températures inférieures à la normale pendant
des périodes prolongées, utilisez du carburant diesel climatisé nº 2 ou
mélangez des volumes égaux de carburants diesel nº 1 et nº 2. Votre
véhicule se trouvera ainsi mieux protégé contre la gélification du
carburant et la formation de cire sur les filtres à carburant.
Le véhicule est entièrement compatible avec les mélanges de carburant
contenant jusqu'
à5%debiodiesel, conforme à la norme D-975 de
l'ASTM. Les modèles de châssis-cabines et de camionnettes, configu-
rés avec la compatibilité B20 en option, sont également compatibles
avec le carburant contenant 20 % de biodiesel conforme à la norme
D-7467 de l'ASTM à condition que les intervalles d'entretien rappro-
chés soient respectés comme indiqué.
Liquide
d'échappement
diesel DEF (liquide d'échappement diesel) MOPAR (certifié par l'API) ou un
produit équivalent qui a été certifié par l'API à la norme ISO 22241.
L'utilisation de liquides non certifiés par l'API à la norme 22241 peut
entraîner des dommages au système. Composez le 1 866 RAM-INFO
(1 866 726-4636) pour connaître les emplacements où obtenir le
liquide d'échappement diesel aux États-Unis. Au Canada, composez
le 1 800 465-2001 (Anglais) ou le 1 800 387-9983 (Français).
ENTRETIEN DE VOTRE VÉHICULE
307

Votre concessionnaire autorisé remettra à zéro l'indicateur de vidange d'huile après
avoir effectué une vidange d'huile. Si la vidange d'huile prévue est effectuée par un
établissement autre que votre concessionnaire autorisé, le message peut être
réinitialisé en suivant les étapes décrites au paragraphe « Témoins d'avertissement
du groupe d'instruments » dans la section « En cas d'urgence » de ce guide ou aux
paragraphes « Centre d'information électronique (EVIC) » ou « Écran d'information
du conducteur (DID) » dans la section « Instruments du tableau de bord » du guide
de l'automobiliste sur le DVD pour obtenir de plus amples renseignements.
Vidangez l'huile moteur et remplacez le filtre à huile à tous les 24 000 km (15 000 mi)
ou à tous les six mois, ou plus tôt si le message de l'indicateur automatique de vidange
d'huile s'affiche. Les intervalles de vidange d'huile ne doivent en aucun cas dépasser
24 000 km (15 000 mi) ou 6 mois, selon la première éventualité.
NOTA :
• Les intervalles de vidange d'huile ne doivent en aucun cas dépasser 24 000 km(15 000 mi), 6 mois ou 500 heures, selon la première éventualité.
• Vidangez l'huile moteur et remplacez le filtre à huile à tous les 20 000 km (12 500 mi) ou à tous les six mois lorsque vous utilisez le carburant B20
(Châssis-cabine seulement).
Si les modèles de châssis-cabines et de camionnettes, configurés avec la compati-
bilité B20 en option sont utilisés avec des niveaux de biodiesel supérieur sà5%,
l'intervalle de vidange d'huile ne doit dépasser 20 000 km (12 500 mi) en aucun
cas. Consultez la section des exigences en matière de carburant pour obtenir de plus
amples renseignements sur le fonctionnement des modèles de châssis-cabines et de
camionnettes configurés pour l'utilisation avec le carburant (B6 - B20) de mélange
biodiesel conforme à la norme D-7467 de l'ASTM.
Indicateur d'entretien – moteur diesel Cummins
L'entretien du système antipollution de votre véhicule doit être effectué à des
intervalles précis. Pour vous rappeler les intervalles d'entretien de ce système, le
message « Perform Service » (Effectuer l'entretien) s'affiche à l'écran du centre
d'information électronique (EVIC) ou à l'écran d'information du conducteur (DID).
Lorsque ce message s'affiche à l'écran de l'EVIC/du DID, l'entretien du système
antipollution de votre véhicule doit être effectué. L'entretien du système antipollu-
tion peut comprendre le remplacement de l'élément du filtre du système de
recyclage des gaz de carter. La procédure permettant d'effacer le message « Perform
Service » (Effectuer l'entretien) et de réinitialiser cette fonction se trouve dans la
section correspondante concernant les interventions.
ENTRETIEN DE VOTRE VÉHICULE
323

FUSIBLES
MISE EN GARDE!
• Un fusible grillé doit toujours être remplacé par un fusible de la mêmeintensité que le fusible d'origine. Ne remplacez jamais un fusible par un autre
fusible d'intensité plus élevée. Ne remplacez jamais un fusible grillé par des
fils métalliques ou tout autre matériau. Si vous n'utilisez pas les fusibles
adéquats, vous risquez de provoquer des blessures, un incendie ou des
dommages à la propriété.
• Avant de remplacer un fusible, assurez que l'allumage est coupé et que tous les
autres services sont coupés et/ou désengagés.
• Si le fusible remplacé grille à nouveau, prenez contact avec un concession-
naire autorisé.
• Si un fusible de protection générale des systèmes de sécurité (système de sacs
gonflables, système de freinage), des unités de puissance (circuit moteur,
circuit de boîte de vitesses) ou du système de direction assistée, prenez
contact avec un concessionnaire autorisé.
Centrale de servitudes
La centrale de servitudes se trouve dans le compartiment moteur, à proximité de la
batterie. Cette centrale contient des fusibles à cartouche, des fusibles miniatures,
des relais et des disjoncteurs. La description de chaque fusible et composant peut
être indiquée à l'intérieur du couvercle, sinon le numéro de chaque porte-fusible y est
inscrit, ce qui correspond au tableau ci-dessous.
Porte-
fusibles Fusible à
cartouche Fusible miniature
Description
F01 80 A noir Module de commande du ventila-
teur – selon l'équipement
F03 60 A jaune Ventilateur – selon l'équipement
F05 40 A vert Compresseur de la suspension
pneumatique – selon l'équipement
F06 40 A vert Pompe du système de freinage an-
tiblocage et système électronique d'antidérapage
ENTRETIEN DE VOTRE VÉHICULE
330

Porte-
fusibles Fusible à
cartouche Fusible miniature
Description
F07 40 A vert Solénoïde du démarreur
F08 20 A bleu (mo- teur diesel pourservice léger et moteur diesel
Cummins, mo- dèle 1 500) Émissions de particules diesel –
selon l'équipement
F09 40 A vert (véhi- cules de servicespécial et mo- teur dieselCummins)
30Arose(mo-
teur diesel pour service léger,
modèle 1 500) Appareil de réchauffage du carbu-
rant diesel – selon l'équipement
F10 40 A vert Contrôleur fonctionnel, éclairage
extérieur nº 2
F10 50 A rouge Contrôleur fonctionnel, éclairage
extérieur nº 2 – selon l'équipement avec système d'arrêt et de démarrage
F11 30 A rose Module de freinage intégré pour
remorque – selon l'équipement
F12 40 A vert Contrôleur fonctionnel nº 3,
éclairage intérieur
F13 40 A vert Moteur de ventilateur
F14 40 A vert Contrôleur fonctionnel nº 4,
serrures électriques
F16 30 A rose Barre stabilisatrice à désengage-
ment électronique – selon l'équipe- ment
F19 20 A bleu (mo- teur diesel pourservice léger,
modèle 1 500) 30 A rose
(moteur diesel Cummins) Système de réduction catalytique
sélective – selon l'équipement
F20 30 A rose Module de portière passager
F21 30 A rose Module de commande de la
transmission
F22 20 A bleu 30 A rose
(moteur diesel Cummins) Module de commande du moteur
ENTRETIEN DE VOTRE VÉHICULE
331

Ampoules d'éclairage extérieur
Numéro d'ampoule
Phare quadruple de base – feux de
croisement H11LL
Phare quadruple de base – feux de route 9005LL
Clignotant avant (phare quadruple de base)3157NA
Phare bi-halogène de qualité supérieure –
feux de croisement 9005Sl+
Phare bi-halogène de qualité supérieure –
feux de route 9005LL
Clignotant avant (phare de qualité
supérieure) Voyant DEL (à faire remplacer par un
concessionnaire autorisé)
Phare antibrouillard (de forme horizontale)9145
Phare antibrouillard (de forme verticale) 9006
Feu de freinage central surélevé 921K
Éclairage arrière de l'espace de chargement921
Feu de freinage central surélevé à DEL et
éclairage de l'espace de chargement Voyant DEL (à faire remplacer par un
concessionnaire autorisé)
Feux de gabarit du toit de la cabine 194NA
Feu arrière de base, clignotant et feu d'arrêt3157K
Feu arrière, clignotant et feu d'arrêt de
qualité supérieure Voyant DEL (à faire remplacer par un
concessionnaire autorisé)
Feu de recul de qualité supérieure 7440 (W21W)
Barre de feux de position arrière 194
Feux de gabarit (modèles à roues arrière
jumelées) 194
Feu de recul 921
Éclairage de la plaque d'immatriculation
arrière 194
ENTRETIEN DE VOTRE VÉHICULE
340

SUPPORTS :
• Porte-vélo monté dans lacaisse • Séparateur de caisse de
l'espace de chargement • Rampes de l'espace de
chargement
• Porte-skis et support à planche à neige montés
dans la caisse • Panier de chargement
monté dans la caisse
avec filet de l'espace de
chargement
Kicker est une marque déposée de Stillwater Designs and Audio, Inc.
ACCESSOIRES MOPARMD
345

Choix du liquide de refroidissement(Antigel) ........ 299, 302, 306
Circuit de refroidissement ......309
Ajout de liquide de refroidissement
(Antigel) ..............309
Bouchon à pression .......309
Choix du liquide de
refroidissement
(Antigel)....... 298, 299, 302,
306, 309
Contenance de liquide de
refroidissement . . .298, 302, 305
Inspection ............309
Mise au rebut du liquide de
refroidissement usé .......309
Niveau du liquide de
refroidissement ..........309
Points à ne pas oublier .....309
Vidange, rinçage et
remplissage ............309
Clignotants ............55,254
Feux de direction ........254
Climatisation .......76,77,79,80
Colonne de direction inclinable ....50
Commande automatique de la température .............79
Commande de iPod/USB/MP3 Diffusion en flux audio
Bluetooth .............166
Commande de réglage automatique de la température ............79
Commande de stabilité électronique (ESC) ........247
Commande électrique Centre de distribution électrique
(Fusibles) .............330
Glace du toit ouvrant .......85
Lunette arrière coulissante ....84
Onduleur .............189
Prise de courant (Prise électrique
auxiliaire) .............190
Sièges ................39
Commandes de freins de remorque intégrées ..............207
Commandes du système audio montées surlevolant ............179 Commandes vocales Uconnect . . .113,
123, 124, 125, 126, 127, 128, 129, 146, 172
Commande vocale . . .113, 123, 124,
125, 126, 127, 128, 129, 146, 148, 172
Commutateur gauche Commandes audio au volant . .179
Contenance, Antigel (Liquide de refroi- dissement du moteur) . . .302, 305
Contenance en liquides ........ 298, 302, 305
Contenance, Liquide . .298, 302, 305
Contrôle électronique de vitesse (Régulateur de vitesse) .......58
Couple de serrage des écrous de roue.................268
Crochets de remorquage d'urgence ..............276
Défauts, Signalement ........343
DEF (Liquide d'échappement diesel) ............ 223, 241
Dégagement d'un véhicule enlisé . .282
Dégivreur, Lunette arrière .....76,77
Dégivreur, Pare-brise .......76,77
Démarrage Par temps froid ......217, 230
Système de démarrage à
distance ..............18
Démarrage d'appoint .........272
Déranger ................174
Désamorçage du système d'alarme antivol ................19
Désamorçage, Système de sécurité. .19
Direction Volant, Chauffant .........48
Volant, Réglage de
l'inclinaison ............50
Directives d'entretien .........309
Dispositifs électroniques programmables ..........181
Dossier d'entretien ....315, 321, 328
Drainage du séparateur d'eau ............. 218, 233
Eau dans le carburant . .218, 230, 233
Éclairage de l'espace de chargement .............57
INDEX
349

Éclairage et témoinsAlarme de sécurité ........254
Avertissement de température du
moteur ..............249
Clignotants .............55
Entretien .............339
Espace de chargement ......57
Phares antibrouillard ......254
Sac gonflable ...........25
Témoindesfeuxderoute ....254
Éclairage intérieur et du tableau de bord................9,88
Écransdelaradio ..........130
Embrayage ...............309
Emplacement du cric .........257
Enjoliveur de roue ..........267
Enjoliveurs de roue ..........267
Ensemble de retenue pour enfants . .27
Ensemble de retenue pour enfants, Ancrage d'attache ..........30
Ensembles de retenue pour enfants Ancrages inférieurs et courroie
d'attache pour siège d'enfant . .27
Entretien, Calendrier ......309, 316
Entretien de la peinture .......309
Entretien des ceintures de sécurité ...............309
Entretien des roues et des enjoliveurs deroue............ 309, 339
Entretien du climatiseur .......309
Entretien du fini intérieur ......309
Entretien du moteur diesel . .218, 233
Entretien général ...........309
Essuie-glaces ..............55
Essuie-glaces à balayage intermittent (Essuie-glaces à cadence
variable) ...............55
Essuie-glaces, Pare-brise .......55
Essuie-glaces sensibles à la pluie . .55
Esthétique...............309
Étalonnage, Boussole .........181
Étalonnage de la boussole ......181
Éthanol.................300
Étiquette, Informations sur les pneus et la charge .........336
Filtre à air, Moteur (filtre à air du moteur)...............309 Filtre à huile, Choix
..........309
Filtres Carburant du moteur . . .218, 233
Filtre à air ............309
Huile
moteur .....299, 302, 306, 309
Mise au rebut des huiles moteur
usées ...............309
Fluide frigorigène ...........309
Fluide frigorigène de climatisation ............309
Fonction de réaction améliorée en cas d'accident .............284
Fonction de réglage du ralenti ....232
Fonctions dans le véhicule Système Uconnect Access ....99
Fonctions programmables par l'utilisateur .............182
Freins .................309
Frein sur échappement ........231
Fusibles................330
HomeLink (Ouvre-porte de garage) ...............186
Horloge .................118
Huile, Moteur . . .299, 302, 306, 309 Additifs ..............309
Conseils pour le choix . . .298, 309
C
ontenance ..... 298, 302, 305
Filtre ...... 299, 302, 306, 309
Intervalle entre les vidanges . .309
Mise au rebut ..........309
Mise au rebut du filtre .....309
Vérification ............309
Viscosité .......... 298, 309
Inclinaison Bas..................39
Haut .................39
Indicateur d'entretien, Réinitialisation ...........323
Indicateur de vidange d'huile............ 253, 322
Indicateur de vidange d'huile, Réinitialisation ...........253
Installation d'un ensemble de retenue pour enfants à l'aide des ancrages
inférieurs du système LATCH . . .29
INDEX
350
