55
Manutenzione
Prima di qualsiasi intervento
nel vano motore, disattivare lo
Stop & Start per evitare il rischio
di ferite conseguenti ad un'attivazione
automatica della modalità START.
Questo sistema necessita una batteria
con tecnologia e caratteristiche
specifiche (riferimenti disponibili presso
la rete PEUGEOT o un riparatore
qualificato).
Il montaggio di una batteria non
referenziata da PEUGEOT comporta
dei rischi di malfunzionamento del
sistema.
Il sistema Stop & Start utilizza
una tecnologia avanzata.
Qualsiasi intervento su questo
tipo di batteria deve essere realizzato
esclusivamente dalla rete PEUGEOT o
da un riparatore qualificato.
Corretto utiizzo in fase di spegnimento
Per un corretto utilizzo in fase di avviamento
Spia preriscaldamento
diesel
Se la temperatura è
sufficiente, la spia si accende
per meno di un secondo: è
possibile avviare il motore
senza aspettare.
Con basse temperature, attendere
lo spegnimento di questa spia poi
azionare il motorino di avviamento
(posizione Avviamento) fino
all'accensione del motore. Spia apertura
Se si accende, un'apertura
del veicolo è chiusa male,
controllare!
Salvaguardare il motore ed il cambio
Al momento di disinserire il contatto,
lasciar girare per qualche secondo
il motore, il tempo di permettere al
turbocompressore (motore Diesel) di
rallentare.
Non dare un colpo di acceleratore
quando si disinserisce il contatto.
Inutile innestare una marcia dopo aver
parcheggiato il veicolo.
AVVIARE E SPEGNERE
Posizione Marcia e accessori.
Per sbloccare lo sterzo, manovrare
leggermente il volante girando la
chiave, senza forzare. In questa
posizione, alcuni accessori possono
funzionare.
Posizione Avviamento.
Il motorino di avviamento viene azionato,
il motore gira, rilasciare la chiave.
Posizione STOP: bloccasterzo.
Il contatto è disinserito. Girare il
volante fino al bloccaggio dello sterzo.
Togliere la chiave.
Stop & Start
ALL'AVVIAMENTO
3

57
ALCUNI CONSIGLI DI GUIDA
Rispettare sempre e in ogni caso il
codice della strada e prestare attenzione
a tutte le condizioni del traffico.
Nel traffico, mantenere alto il livello
d'attenzione e tenere le mani sul volante
per essere pronti ad agire in qualsiasi
momento e per qualsiasi eventualità.
Durante un lungo tragitto, è vivamente
consigliato osservare una pausa ogni
due ore.
In presenza d'intemperie, adottare uno
stile di guida tranquillo, anticipare le
frenate ed aumentare le distanze di
sicurezza.
Guida su strada allagata
Si consiglia vivamente di non guidare
su strada allagata, ciò potrebbe
danneggiare gravemente il motore, il
cambio ed i sistemi elettrici del veicolo.Se si deve obbligatoriamente
percorrere una strada allagata :
-

verificare che la profondità
dell'acqua non superi i 15

cm,
tenendo conto dell'onda che
potrebbe essere generata dal
passaggio degli altri veicoli,
-
disattivare la funzione Stop & Start,
-

guidare il più lentamente possibile
ma senza fermarsi. Non superare
in nessun caso i 10

km/h,
- non fermarsi e non spegnere il
motore.
All'uscita dalla strada allagata, non
appena le condizioni di sicurezza lo
permettono, frenare leggermente a più
riprese per far asciugare i dischi e le
piastre dei freni.
In caso di dubbio sullo stato del
veicolo, rivolgersi alla rete PEUGEOT

o ad un riparatore qualificato. Non guidare mai con il freno
di stazionamento inserito -
Rischi di surriscaldamento e di
danneggiamento del sistema di frenata !
Non parcheggiare e non tenere il
motore avviato, a veicolo fermo, in
zone in cui siano presenti sostanze
o materiali combustibili (erba secca,
foglie morte...) che possano andare a
contatto con il sistema di scarico
caldo - Rischio d'incendio !
Non lasciare mai un veicolo
incustodito, con il motore avviato.
Se si scende dal veicolo, a
motore avviato, inserire il freno di
stazionamento e collocare il cambio in
folle o in posizione N o P, in funzione
del tipo di cambio.
Importante !
Avviamento e arresto
ALL'AVVIAMENTO
3

169
BATTERIA
Prima di scollegare la batteria,
attendere 2 minuti dopo l'interruzione
del contatto.
Non scollegare i terminali quando il
motore è acceso.
Non ricaricare le batterie senza aver
scollegato i terminali.
Dopo ogni ricollegamento della
batteria, inserire il contatto e attendere
1
minuto prima di avviare il motore,
per permettere l'inizializzazione
dei sistemi elettronici. Se dopo
questa manipolazione persistono
leggere anomalie, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Dopo aver sostituito una lampadina,
attendere 3
minuti circa prima di
ricollegare la batteria.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria.
Per caricare la batteria con un
caricabatteria
- Scollegare la batteria.
-
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricatore.
-


Ricollegare la batteria iniziando dal
morsetto (-).
-


V
erificare la pulizia dei morsetti
e dei terminali. Se sono ossidati
(ricoperti di un deposito biancastro
o verdastro), smontarli e pulirli.
Per avviare la vettura
utilizzando un'altra batteria
- Collegare il cavo rosso con i
morsetti (+) delle due batterie.
-

Collegare un'estremità del cavo
verde o nero con il morsetto (-)
della batteria aggiuntiva.
-


Collegare l'altra estremità del cavo
verde o nero con un punto di massa
del veicolo la cui la batteria è scarica,
il più lontano possibile dalla batteria.
- Azionare il motorino d'avviamento,
lasciare girare il motore.
-

Attendere il ritorno al regime
minimo e scollegare i cavi.
La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12


V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.
Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8

ore).
La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.
Batteria
8
GUIDA RAPIDA

198

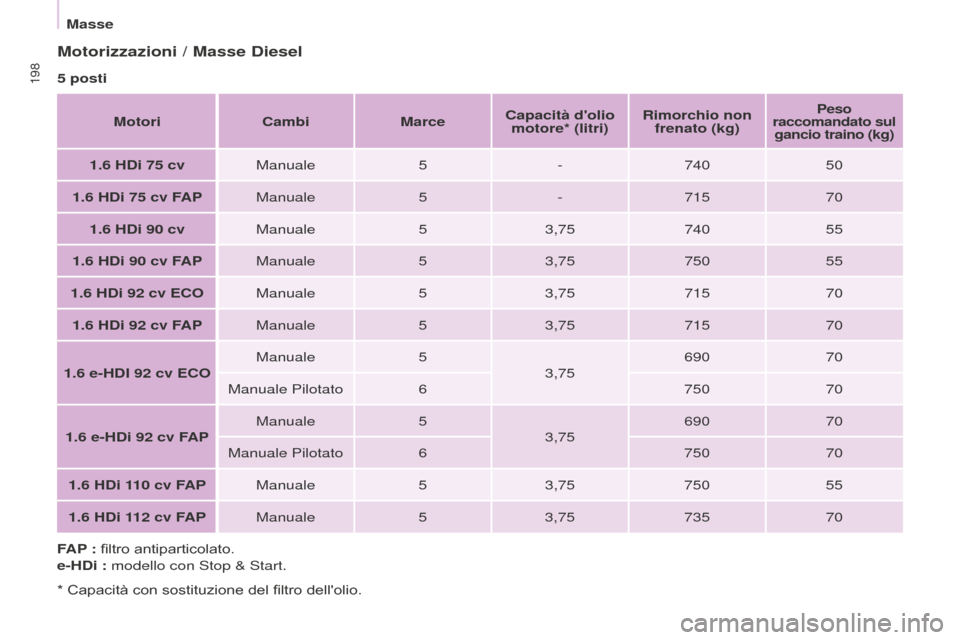

Motorizzazioni / Masse Diesel
5 postiMotori CambiMarceCapacità d'olio
motore* (litri) Rimorchio non
frenato (kg)
Peso
raccomandato sul gancio traino (kg)
1.6 HDi 75 cv Manuale 5-740 50
1.6 HDi 75 cv FAP Manuale 5-715 70
1.6
HDi 90 cv Manuale 53,75 740 55
1.6
HDi 90 cv FAP Manuale 53,75 750 55
1.6
HDi 92 cv ECO Manuale 53,75 715 70
1.6
HDi 92 cv FAP Manuale 53,75 715 70
1.6

e-HDI 92 cv ECO Manuale
5
3,75 690
70
Manuale Pilotato 6 75070
1.6
e-HDi 92 cv FAP Manuale
5
3,75 690
70
Manuale Pilotato 6 75070
1.6
HDi 110 cv FAP Manuale 53,75 750 55
1.6
HDi 112 cv FAP Manuale 53,75 735 70
FA P : filtro antiparticolato.
e-HDi : modello con Stop & Start.
* Capacità con sostituzione del filtro dell'olio.
Masse

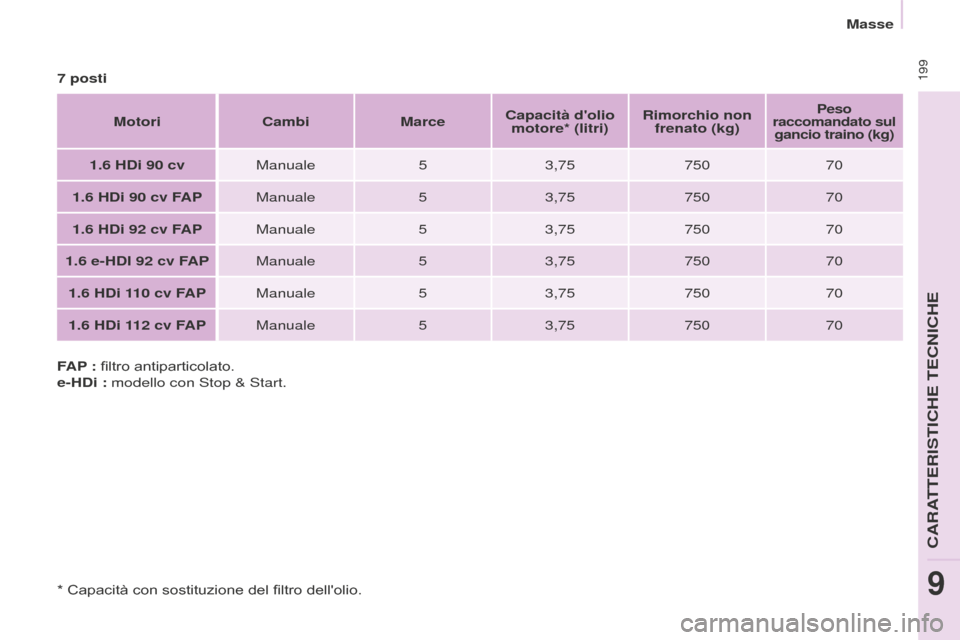

1997 postiMotori CambiMarceCapacità d'olio
motore* (litri) Rimorchio non
frenato (kg)
Peso
raccomandato sul gancio traino (kg)
1.6 HDi 90 cv Manuale 53,75 750 70
1.6 HDi 90 cv FAP Manuale 53,75 750 70
1.6
HDi 92 cv FAP Manuale 53,75 750 70
1.6
e-HDI 92 cv FAP Manuale 53,75 750 70
1.6
HDi 110 cv FAP Manuale 53,75 750 70
1.6
HDi 112 cv FAP Manuale 53,75 750 70
FA P : filtro antiparticolato.
e-HDi : modello con Stop & Start.
* Capacità con sostituzione del filtro dell'olio.
CARATTERISTICHE TECNICHE
9
Masse

198

Masse

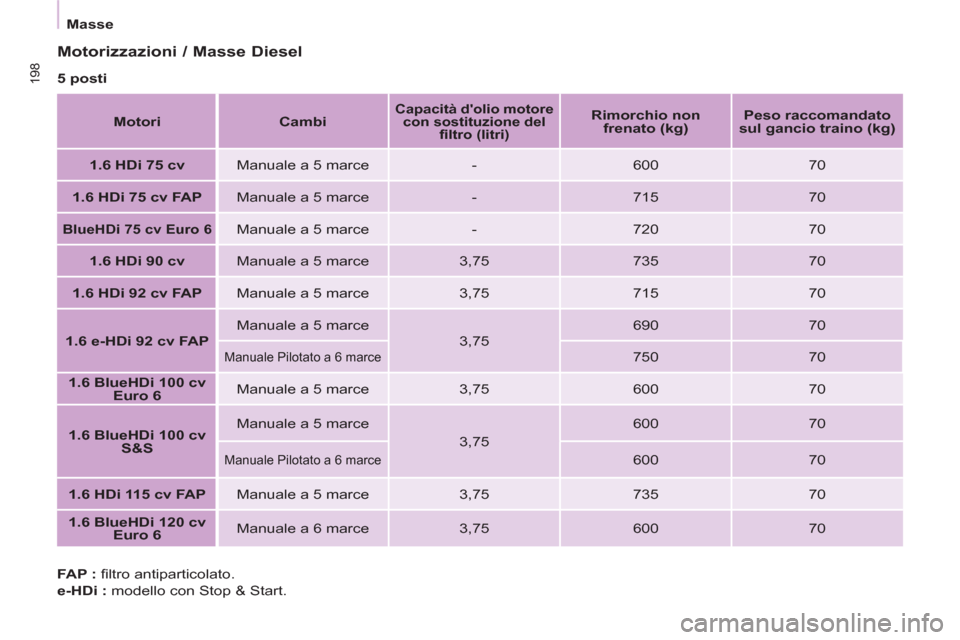

Motorizzazioni / Masse Diesel


5 posti

Motori


Cambi





Capacità d'olio motore
con sostituzione del
fi ltro (litri)




Rimorchio non
frenato (kg)



Peso raccomandato
sul gancio traino (kg)



1.6 HDi 75 cv

Manuale a 5 marce
-
600
70

1.6 HDi 75 cv FAP

Manuale a 5 marce
-
715
70


BlueHDi 75 cv Euro 6


Manuale a 5 marce
-
720
70

1.6 HDi 90 cv

Manuale a 5 marce
3,75
735
70

1.6 HDi 92 cv FAP

Manuale a 5 marce
3,75
715
70

1.6 e-HDi 92 cv FAP

Manuale a 5 marce

3,75
690
70


Manuale Pilotato a 6 marce

750
70

1.6 BlueHDi 100 cv
Euro 6

Manuale a 5 marce
3,75
600
70

1.6 BlueHDi 100 cv
S&S

Manuale a 5 marce

3,75
600
70


Manuale Pilotato a 6 marce

600
70

1.6 HDi 115 cv FAP

Manuale a 5 marce
3,75
735
70

1.6 BlueHDi 120 cv
Euro 6

Manuale a 6 marce
3,75
600
70

FA P :
fi ltro antiparticolato.

e-HDi :
modello con Stop & Start.

199
CARATTERISTICHE TECNICHE
9

Masse


7 posti

Motori


Cambi





Capacità d'olio motore
con sostituzione del
fi ltro (litri)




Rimorchio non
frenato (kg)



Peso raccomandato
sul gancio traino (kg)



1.6 HDi 92 cv FAP

Manuale a 5 marce
3,75
750
70

1.6 BlueHDi 100 cv
Euro 6

Manuale a 5 marce
3,75
600
70

1.6 BlueHDi 100 cv
Euro 6 S&S

Manuale a 5 marce
3,75
600
70

1.6 HDi 115 cv FAP

Manuale a 5 marce
3,75
750
70

1.6 BlueHDi 120 cv
Euro 6

Manuale a 6 marce
3,75
600
70

FA P :
fi ltro antiparticolato.

e-HDi :
modello con Stop & Start.
