2016 PEUGEOT 5008 Osiguraci

6
5008_hr_Chap00b_vue-ensemble_ed01-2015

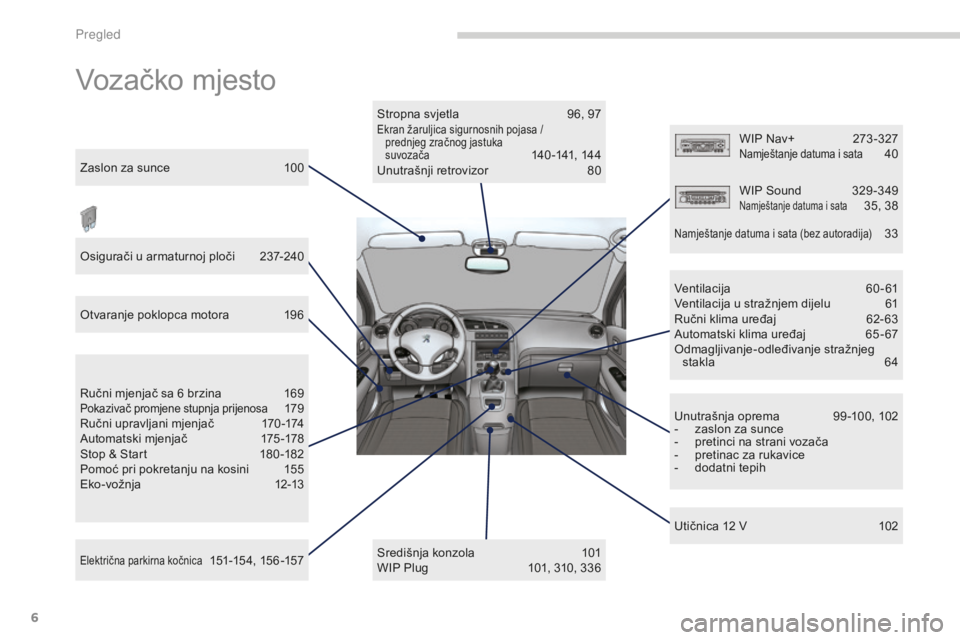

Vozačko mjesto
Stropna svjetla 96, 97Ekran žaruljica sigurnosnih pojasa /
prednjeg zračnog jastuka
suvozača
14 0 -141, 14 4
Unutrašnji retrovizor 8 0
Središnja konzola

1
01
WIP Plug

1
01, 310, 336
Zaslon za sunce
1
00
Električna parkirna kočnica 151-15 4, 15 6 -157
Osigurači u armaturnoj ploči
2
37-240
Otvaranje poklopca motora
1
96
Ručni mjenjač sa 6

brzina
1
69
Pokazivač promjene stupnja prijenosa 179
Ručni upravljani mjenjač
1
70 -174
Automatski mjenjač

1

75 -178
Stop & Start

1

80 -182
Pomoć pri pokretanju na kosini

1
55
Eko-vožnja
1

2-13 WIP Nav+

2
73 -327
Namještanje datuma i sata 40
W
IP Sound

3

29 -349
Namještanje datuma i sata 35, 38
Ventilacija
6
0-61
Ventilacija u stražnjem dijelu

6
1
Ručni klima uređaj

6
2- 63
Automatski klima uređaj

6
5 - 67
Odmagljivanje-odleđivanje stražnjeg stakla

6
4
Unutrašnja oprema

9

9 -100, 102
-

z

aslon za sunce
-

p

retinci na strani vozača
-

p

retinac za rukavice
-

d

odatni tepih
Utičnica 12

V

1
02
Namještanje datuma i sata (bez autoradija) 33
P

11
5008_hr_Chap00b_vue-ensemble_ed01-2015
Održavanje - Karakteristike
Provjera elemenata 202-203
- p ročistač zraka
-

p
ročistač u kabini
-

p
ročistač ulja
-

p
ločice / diskovi kočnica
AdBlue
® i sustav SCR 2
04-211
Ostali ste bez dizel goriva 1 95
Provjera razine tekućina

1
99 -201
-
ulj

e
-

t

ekućina za kočnice
-

t

ekućina servo upravljača
-

r

ashladna tekućina motora
-

t

ekućina za pranje stakla / farova
Zamjena žarulja

2
31-236
-
p

rednje
-

s

tražnje Mase, benzinski motori

2
59
Mase, benzinski motori VU

2
60
Mase, dizel motori

2
63 -265
Mase, dizel motori VU

2
66
Akumulator 12
V
2
44-246
Štedljiv način rada, rasterećenje 2 47
Osigurači u prostoru motora
2 37, 241-243
Otvaranje poklopca motora

1
96
Prostor benzinskog motora

1
97
Prostor dizel motora

1
98
Benzinski motori

2
58
Dizel motori

2
61-262Elementi identifikacije

2
68
Dimenzije
2

67
.
Pregled

197
5008_hr_Chap09_verifications_ed01-2015
Prostor benzinskog motora
U prostoru motora možete provjeriti razinu pojedinih tekućina i zamijeniti neke potrošne dijelove.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine. 4.
S

premnik tekućine za kočnice.
5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.8.
Š

ipka za provjeru razine motornog ulja.
9.
O

tvor za ulijevanje motornog ulja.
10.
T

očka mase (izvod "-").
9
Provjere

198
5008_hr_Chap09_verifications_ed01-2015
Prostor dizel motora
U prostoru motora možete provjeriti razinu pojedinih tekućina, zamijeniti neke potrošne dijelove i uspostaviti dovod goriva.
1.
S
premnik tekućine servo upravljača.
2.
S

premnik tekućine za pranje stakla i
farova.
3.
S

premnik rashladne tekućine.
4.
S

premnik tekućine za kočnice. 5.
A

kumulator / osigurači.
6.
K

ućište osigurača.
7.
P

ročistač zraka.
8.
Š

ipka za provjeru razine motornog ulja.9.
O

tvor za ulijevanje motornog ulja.
10.
P

umpa za uspostavljanje dovoda goriva*.
11.
T

očka mase (izvod "-").
* Ovisno o motoru.
Provjere

238
5008_hr_Chap10_infos-pratiques_ed01-2015
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče.Tablice osigurača
Broj
osigurača Jakost
(A) Namjena
F1 15Brisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5Računalo zračnih jastuka.
F4 10Unutrašnji elektrokromni retrovizor, klima uređaj, komutacijsko
zaštitno kućište, multimedijalna oprema u stražnjem dijelu.
F5 30Sekvencijalni podizači prednjih prozora.
F6 30Sekvencijalni podizači stražnjih prozora.
F7 5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja svjetla za čitanje,
svjetlo na zaslonu za sunce, svjetlo u pretincu za rukavice, svjetlo u
središnjem naslonu za ruke, upravljanje relejem 12
V u prtljažniku.
Praktične informacije

239
5008_hr_Chap10_infos-pratiques_ed01-2015
Pristup osiguračima
F Vidi točku "Pristup alatu".Broj
osigurača Jakost
(A) Namjena
F8 20Autoradio, radiotelefon, CD izmjenjivač, višenamjenski ekran,
otkrivanje preniskog tlaka u gumama, sirena alarma, računalo
alarma, kućište telematike.
F9 30Prednja utičnica 12
V, upaljač za cigarete, stražnja utičnica 12 V.
F10 15Sklopke ispod obruča upravljača.
F11 15Kontakt brava slabe struje.
F12 15Priključena prikolica, davač kiše / vanjskog svjetla, napajanje
osigurača F32, F34, F35.
F13 5Kućište opsluživanja motora, računalo zračnih jastuka.
F14 15
Ploča s instrumentima, ekran na ploči s instrumentima, napajanje osigurača F33.
F1530Zaključavanje i dodatno zaključavanje.
F17 40Grijač stražnjeg stakla, napajanje osigurača F30.
10
Praktične informacije

241
5008_hr_Chap10_infos-pratiques_ed01-2015

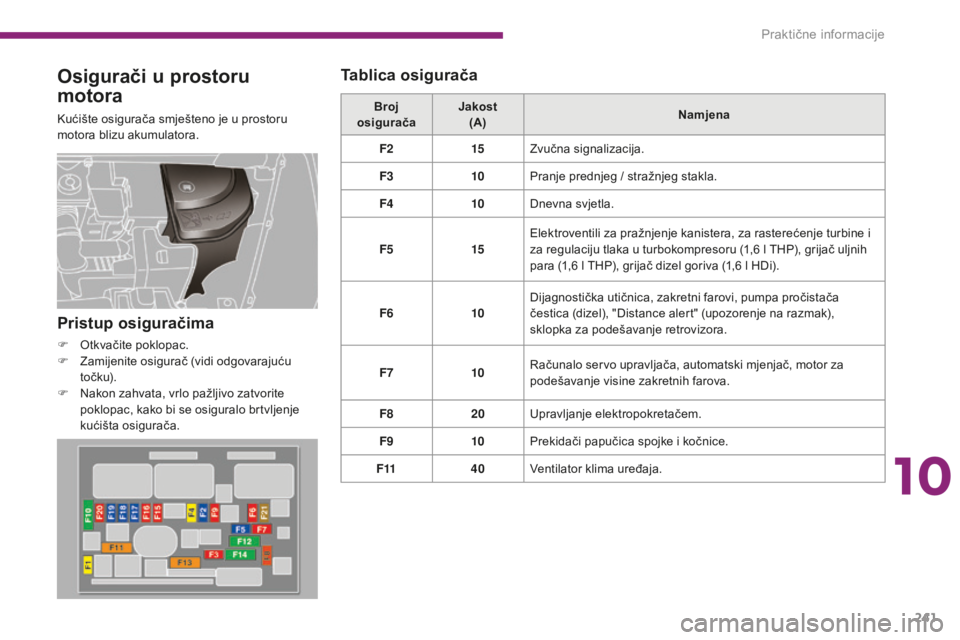

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.Broj
osigurača Jakost
(A) Namjena
F2 15Zvučna signalizacija.
F3 10Pranje prednjeg / stražnjeg stakla.
F4 10Dnevna svjetla.
F5 15Elektroventili za pražnjenje kanistera, za rasterećenje turbine i
za regulaciju tlaka u turbokompresoru (1,6
l THP), grijač uljnih
para (1,6
l THP), grijač dizel goriva (1,6 l HDi).
F6 10Dijagnostička utičnica, zakretni farovi, pumpa pročistača
čestica (dizel), "Distance alert" (upozorenje na razmak),
sklopka za podešavanje retrovizora.
F7 10Računalo servo upravljača, automatski mjenjač, motor za
podešavanje visine zakretnih farova.
F8 20Upravljanje elektropokretačem.
F9 10Prekidači papučica spojke i kočnice.
F11 40Ventilator klima uređaja.
Pristup osiguračima
F Otkvačite poklopac.
F
Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Tablica osigurača
10
Praktične informacije

257
5008_hr_Chap10_infos-pratiques_ed01-2015

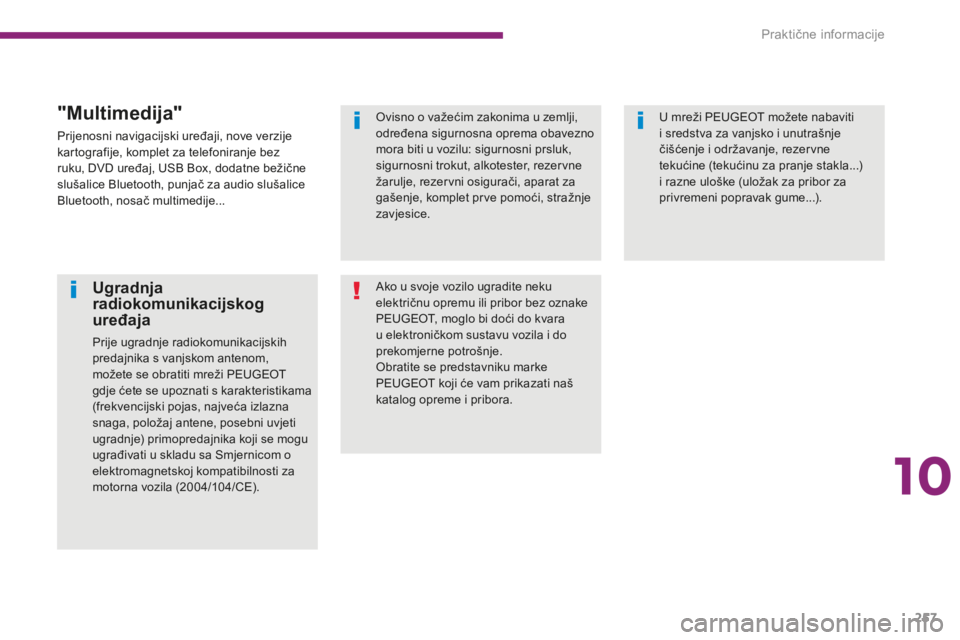

Ugradnja
radiokomunikacijskog
uređaja
Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
PEUGEOT, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Obratite se predstavniku marke
PEUGEOT koji će vam prikazati naš
katalog opreme i pribora. Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezervne
žarulje, rezervni osigurači, aparat za
gašenje, komplet prve pomoći, stražnje
zavjesice.
U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje
čišćenje i održavanje, rezervne
tekućine (tekućinu za pranje stakla...)
i razne uloške (uložak za pribor za
privremeni popravak gume...).
"Multimedija"
Prijenosni navigacijski uređaji, nove verzije
kartografije, komplet za telefoniranje bez
ruku, DVD uređaj, USB Box, dodatne bežične
slušalice Bluetooth, punjač za audio slušalice
Bluetooth, nosač multimedije...
