2016 Peugeot 308 adblue

239
308_hr_Chap07_info-pratiques_ed02-2015

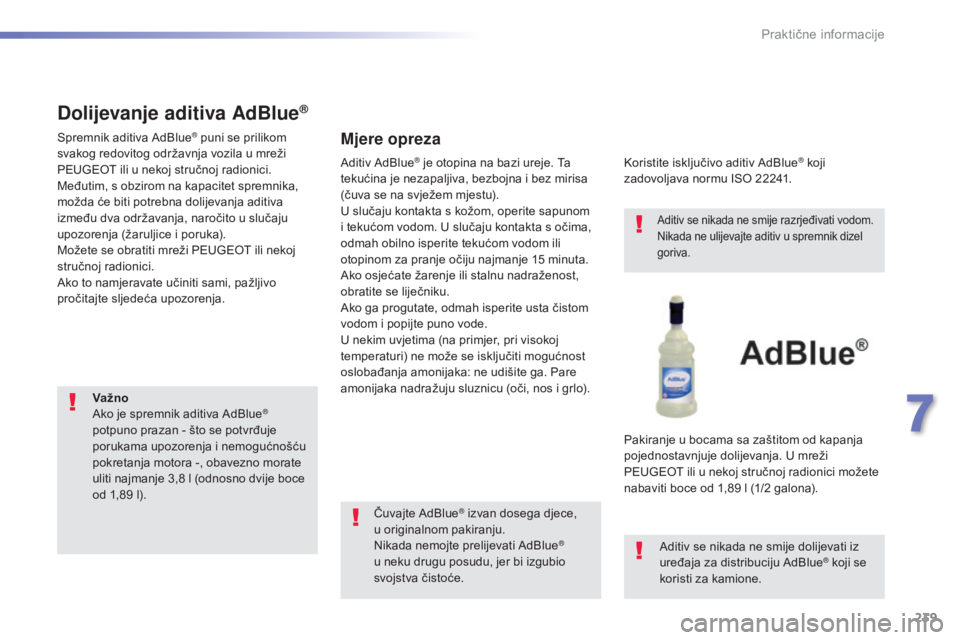

Dolijevanje aditiva AdBlue®
Spremnik aditiva AdBlue® puni se prilikom
svakog redovitog održavnja vozila u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.Mjere opreza
Čuvajte AdBlue® izvan dosega djece,
u o
riginalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće. Koristite isključivo aditiv AdBlue
® koji
zadovoljava normu ISO 22241.
Aditiv se nikada ne smije razrjeđivati vodom.
Nikada ne ulijevajte aditiv u spremnik dizel
goriva.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
PEUGEOT ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89 l (1/2 galona).
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Aditiv AdBlue
® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15 minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Va žno
Ako je spremnik aditiva AdBlue
®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8 l (odnosno dvije boce
od 1,89 l).
7
Praktične informacije

240
308_hr_Chap07_info-pratiques_ed02-2015
Preporuke za skladištenje
Ne čuvajte boce aditiva AdBlue® u
vozilu.
AdBlue
® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Postupak
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša od -11°C.
Ako nije, AdBlue
® se smrzava i ne može se uliti u
spremnik. Parkirajte vozilo nekoliko sati na nekom
manje hladnom mjestu.
F

P

rekinite kontakt i izvadite ključ iz kontakt
brave. Ovisno o opremi, ugasite motor
pritiskom na prekidač START/STOP. F

Z
a pristup spremniku aditiva AdBlue
®,
podignite tepih u prtljažniku i, ovisno o
opremi, izvadite rezervni kotač i/ili kutiju za
stvari.
F

O

krenite crni čep za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu, bez
pritiskanja i izvadite ga prema gore.
F

O

krenite plavi čep za šestinu kruga u
smjeru suprotnom od kazaljki na satu.
F

I

zvadite čep prema gore.
Praktične informacije

241
308_hr_Chap07_info-pratiques_ed02-2015

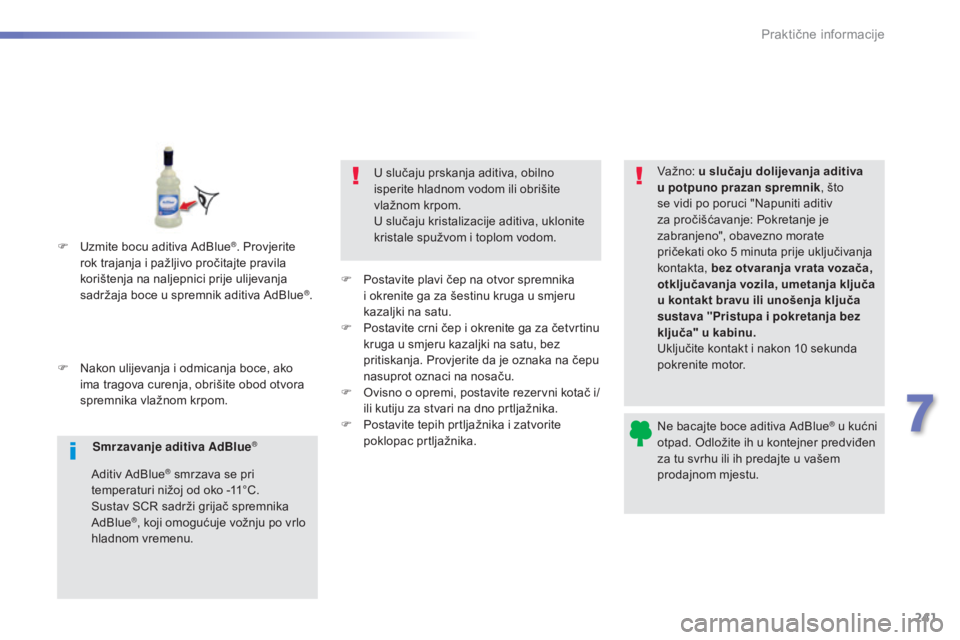

Ne bacajte boce aditiva AdBlue® u kućni
otpad. Odložite ih u kontejner predviđen
za tu svrhu ili ih predajte u vašem
prodajnom mjestu.
F

N

akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom. U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
F

P

ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F

P

ostavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
F

O

visno o opremi, postavite rezervni kotač i/
ili kutiju za stvari na dno prtljažnika.
F
P
ostavite tepih prtljažnika i zatvorite
poklopac prtljažnika. Va žno:
u slučaju dolijevanja aditiva
u potpuno prazan spremnik , što
se vidi po poruci "Napuniti aditiv
za pročišćavanje: Pokretanje je
zabranjeno", obavezno morate
pričekati oko 5

minuta prije uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila, umetanja ključa
u kontakt bravu ili unošenja ključa
sustava "Pristupa i pokretanja bez
ključa" u kabinu.
Uključite kontakt i nakon 10

sekunda
pokrenite motor.
F

U

zmite bocu aditiva AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Smrzavanje aditiva AdBlue
®
Aditiv AdBlue® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.
7
Praktične informacije

271
308_hr_Chap08_En-cas-de-panne_ed02-2015
Kućište 2Broj
osigurača Jakost
(A) Namjena
F8 30Sustav pročišćavanja dizel (AdBlue
®).
F10 5Automatski mjenjač.
F12 15Automatski mjenjač.
Verzija 2 (Eco)
Broj
osigurača Jakost
(A) Namjena
F13 5Kućište inteligentnog opsluživanja.
F16 15Prednja svjetla za maglu.
F18 10Desno dugo svjetlo.
F19 10Lijevo dugo svjetlo.
F25 40Relej perača farova (naknadno ugrađena oprema).
F27 25Kućište inteligentnog opsluživanja.
F28 30Sustav pročišćavanja dizel (AdBlue
®).
F29 30Motor brisača vjetrobrana.
F30 80Predgrijači (dizel), programabilno dodatno grijanje (naknadno
ugrađena oprema), pumpa perača farova.
