Cuidado del vehículo191N.ºCircuito1Techo solar2Retrovisores exteriores3–4–5Módulo de control del freno eléc‐
trico6Sensor inteligente de la batería7–8Módulo de control del cambio9–10Nivelación de los faros11Limpialuneta trasero12Luneta térmica trasera13Actuador del faro (lado
izquierdo)14Retrovisores exteriores
térmicos15–N.ºCircuito16Calefacción de asiento17Módulo de control del cambio18Módulo de control del motor19Bomba de combustible20–21Ventilador de refrigeración22–23Bobina de encendido/Módulo de control del motor24Bomba del lavaparabrisas25Actuador del faro (lado derecho)26Sensores de control del motor27–28El encendido29El encendido30Sistema de escape31Luz de carretera izquierda32Luz de carretera derechaN.ºCircuito33Módulo de control del motor34Bocina35Sistema de aire acondicionado36Faros antiniebla
Fusibles J-Case
N.ºCircuito1Módulo de control del freno eléc‐
trico2Limpiaparabrisas3Módulo de alimentación4Terminal de alimentación de la
caja de fusibles del tablero de
instrumentos5–6Calentador de combustible7–8Ventilador de refrigeración9Ventilador de refrigeración

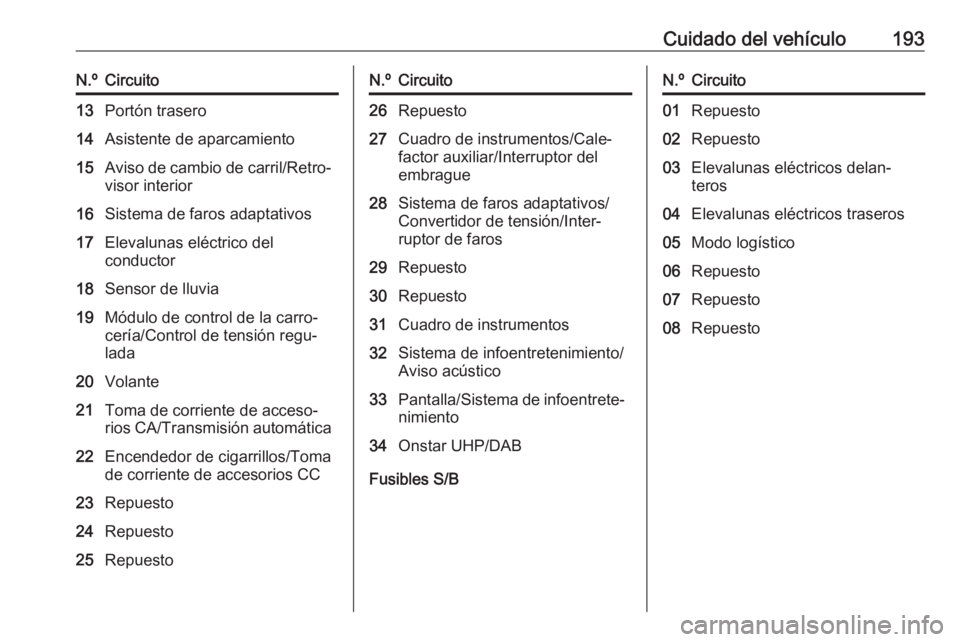

Cuidado del vehículo193N.ºCircuito13Portón trasero14Asistente de aparcamiento15Aviso de cambio de carril/Retro‐
visor interior16Sistema de faros adaptativos17Elevalunas eléctrico del
conductor18Sensor de lluvia19Módulo de control de la carro‐
cería/Control de tensión regu‐
lada20Volante21Toma de corriente de acceso‐
rios CA/Transmisión automática22Encendedor de cigarrillos/Toma
de corriente de accesorios CC23Repuesto24Repuesto25RepuestoN.ºCircuito26Repuesto27Cuadro de instrumentos/Cale‐
factor auxiliar/Interruptor del
embrague28Sistema de faros adaptativos/
Convertidor de tensión/Inter‐
ruptor de faros29Repuesto30Repuesto31Cuadro de instrumentos32Sistema de infoentretenimiento/
Aviso acústico33Pantalla/Sistema de infoentrete‐ nimiento34Onstar UHP/DAB
Fusibles S/B
N.ºCircuito01Repuesto02Repuesto03Elevalunas eléctricos delan‐
teros04Elevalunas eléctricos traseros05Modo logístico06Repuesto07Repuesto08Repuesto

Cuidado del vehículo195N.ºCircuito16Sensor de agua en el combus‐
tible17Espejo retrovisor interior/
Cámara de visión trasera18Sistema GLP
Fusibles S/B
N.ºCircuito1Asiento eléctrico del conductor2Asiento eléctrico del acompa‐
ñante3Módulo de control del remolque4Transformador de tensión5Batería6Lavafaros7Repuesto8Repuesto9RepuestoHerramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas y el juego de repa‐
ración de neumáticos están en el lado
derecho del compartimento de carga.
3 203.
Vehículos con rueda de repuesto
El gato y las herramientas están en
un compartimento portaobjetos en el
compartimento de carga, encima de la rueda de repuesto.
Cambio de una rueda 3 207, rueda
de repuesto 3 209.

198Cuidado del vehículoLa presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los neu‐
máticos. Un neumático frío mostrará
un valor inferior, lo cual no significa
que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de los cuatro neumáticos una vez al
minuto, cuando la velocidad del ve‐
hículo supera un determinado límite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .

Cuidado del vehículo199Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 196.Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 92.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 232.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede se necesario
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja de los neumáticos. Comprobar la pre‐
sión de los neumáticos.
Mensajes del vehículo 3 100.
Si hay que reducir o aumentar la pre‐
sión de los neumáticos, desconecte
el encendido.Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.
Las ruedas de repuesto temporales
no están equipadas con sensores de
presión. El sistema de control de pre‐ sión de los neumáticos no funciona
para este tipo de ruedas. Se enciende
el testigo de control w. El sistema si‐
gue funcionando para las otras tres
ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐
cos, hay que desmontar y revisar los
sensores del sistema de control de

200Cuidado del vehículopresión de los neumáticos. En el casodel sensor atornillado, sustituya el nú‐
cleo de la válvula y el anillo de se‐
llado. En el caso del sensor con pin‐
zas, sustituya el vástago de válvula
completo.
Estado de carga del vehículo Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 232 y seleccione el
ajuste relevante en el menú Carga
neumáticos del centro de información
del conductor, Menú de información
del vehículo 3 94. Este ajuste es la
referencia para las advertencias de
presión de los neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento está aplicado. En vehículos con cam‐ bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas
● Eco para presión Eco hasta
3 personas
● Max para carga completa
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los neu‐
máticos tiene un código de identifica‐
ción único. El código de identificación se debe corresponder con la posiciónde la nueva rueda después de girar
las ruedas o intercambiar el juego
completo de rueda o se han sustituido
más sensores de presión de los neu‐
máticos. Asimismo, el proceso de
emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐ sera del lado derecho y rueda trasera
del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Consulte con un taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Si

Cuidado del vehículo201tarda más, el proceso de empareja‐
miento se cancela y hay que volver a
empezar.
El proceso de ajuste del sensor de presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Pulse MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo en el centro de informa‐
ción del conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería aparecer
un mensaje solicitando la acepta‐
ción del proceso.7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los
neumáticos. Un toque de la bo‐
cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición del neumático y la llanta.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.
12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con la rueda tra‐sera del lado del conductor y que el proceso de emparejamiento de los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 94.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
