176 Njega vozila

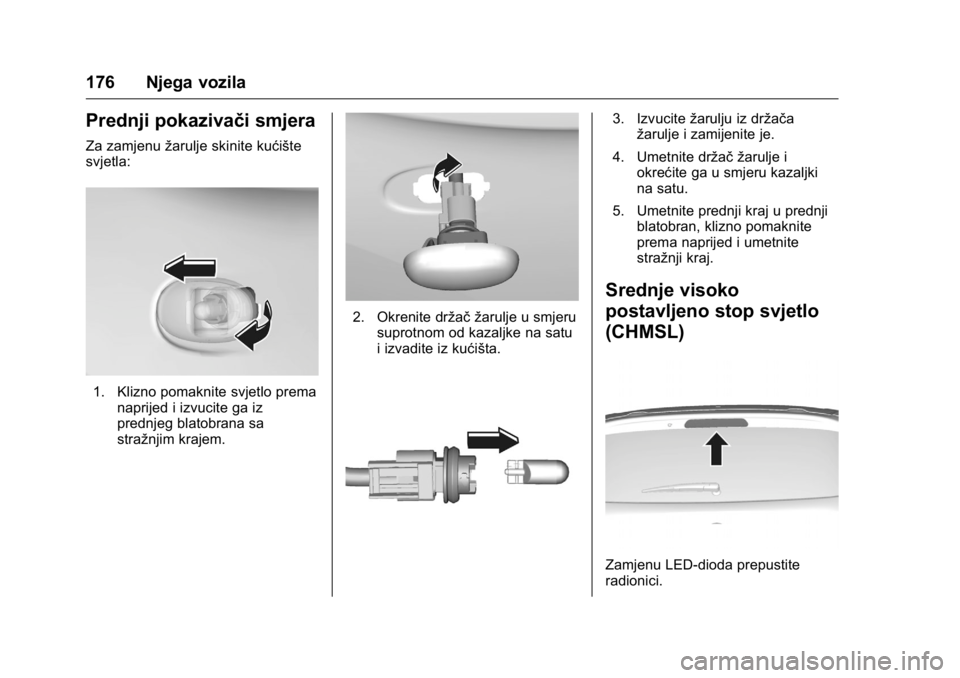

Prednji pokazivači smjera
Za zamjenužarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz
prednjeg blatobrana sa
stražnjim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu
i izvadite iz kućišta.
3. Izvucite žarulju iz držača
žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki
na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite
stražnji kraj.
Srednje visoko
postavljeno stop svjetlo
(CHMSL)
Zamjenu LED-dioda prepustite
radionici.
Page 178 of 230
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 177
Svjetlo registarske
pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla premadolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite
suprotno od kazaljki na satu za
odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u
kućište svjetla i zakrenite u
smjeru kazaljki na satu. 5. Umetnite kućište sijalice i
učvrstite ga odvijačem.
Unutarnja svjetla
Svjetlo za čitanje
1. Za uklanjanje, izdignite
suprotnu stranu prekidača
svjetla koristeći plosnati
odvijač. (Pazite da ne napravite
ogrebotine).
2. Izvadite žarulju.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležištapomoću odvijača.
Page 179 of 230
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Njega vozila
2. Izvadite sijalicu.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču. U vozilu se
nalaze tri kutije s osiguračima:
.U prednjem lijevom dijelu
motornog prostora
. Na vozilima s upravljačem na
lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje ili, u
vozilima s upravljačem na
desnoj strani, iza pretinca za
odlaganje ispred suvozača
. Iza poklopca na lijevoj strani u
prtljažniku
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača. Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Page 180 of 230
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 179
Hvataljka osigurača
Hvataljka osigurača se može
nalaziti u kutiji s osiguračima u
prostoru motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
prostoru motora
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga
gore i uklonite.
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Page 181 of 230

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
180 Njega vozila
Br. Strujni krug1 Zasun zaklopnih vrata
2 - 3 Uređaj za odmagljivanje
stražnjeg stakla
4 Grijač vanjskog bočnog
retrovizora
5 Krovni otvor
6 Upravljački modul neprekidno promjenjivog
prijenosa
7 Senzor masenog protoka zraka
8 Pumpa pomoćnog grijača
9 Ventil sustava protiv blokiranja kotača
10 Regulirana kontrola napona
11 Kamera za vožnju unatrag
12 -
13 -
14 Upravljački modul motora/ upravljački modul mjenjača
15 Upravljački modul ubrizgavanja goriva/elektro-
pokretač
16 Motor pumpe za gorivo
17 Upravljački modul motora1 18 Upravljački modul motora2
19 Ventil za ubrizgavanje,
paljenje
20 Klima uređaj
21 Inteligentni osjetnik za akumulator
22 Električna brava stupa upravljača
23 Mala brzina hlađenja ventilatora
24 -
25 Prekidač vanjskog
retrovizora
26 Upravljački modul motora/ modul automatiziranog
ručnog mjenjača
27 Elektromagnet ventila kanistra
28 Prekidač papučice kočnice
29 Osjetilni sustav za putnike
30 Motor za namještanje visine svjetlosnog snopa
31 Sirena
32 Prednje svjetlo za maglu
Page 182 of 230
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 181
33 Dugo svjetlo, lijevo
34 Dugo svjetlo, desno
35 -
36 Motor brisača stražnjegstakla
37 Lijevo svjetlo za dodatno osvjetljavanje u zavojima
38 Motor pumpe uređaja za pranje stakla
39 Desno svjetlo za dodatno osvjetljavanje u zavojima
40 -
41 -
42 Elektropokretač 2
43 Električni centar sa sabirnicom u ploči
44 Automatizirani ručni mjenjač
45 Elektropokretač 1
46 Pumpa sustava protiv blokiranja kotača
47 Velika brzina ventilatora za hlađenje 48 Motor brisača
vjetrobranskog stakla
49 Dodatna oprema električnog centra sa
sabirnicom u ploči/RAP
napajanje
Kutija s osiguračima
ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima. Otvorite spremište, pritisnite
osigurače, preklopite spremište
dolje i uklonite ga.
Page 183 of 230

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
182 Njega vozila
Br. Strujni krug1 Onstar
2 Modul HVAC (grijanje, ventilacija i klima uređaj)
3 Sklop u ploči s instrumentima
4 Upravljački modul neprekidno promjenjivog
prijenosa
5 Radio
6 Upravljački modul karoserije 1 (CVT Stop &
Start)
7 Sustav upozorenja za vozilo u mrtvom kutu/
stražnja pomoć pri
parkiranju
8 Povezivanje podatkovne veze
9 Električna brava stupa upravljača
10 Osjetilni i dijagnostički modul
11 Pretvarač DC-DC
12 - 13 Elektronički sustav za
naplatu cestarine
14 Modul linearnog napajanja
15 Pasivni ulazak i pasivno pokretanje
16 Prekidač paljenja diskretne
logike (nije CVT stop&start)
17 Izbjegavanje udarca sprijeda
18 Sklop u ploči s instrumentima
19 Prikaz upozorenja s LED svjetlom
20 Prekidač za namještanje
visine svjetlosnog snopa
21 Prednji električni prozor
22 Stražnji električni prozor
23 -
24 Modul automatiziranog ručnog mjenjača
25 Dodatni priključak za napajanje
26 Krovni otvor
27 - 28 Upravljački modul
karoserije 8
29 Upravljački modul karoserije 7
30 Upravljački modul karoserije 6
31 Upravljački modul karoserije 5
32 Upravljački modul karoserije 4
33 Upravljački modul karoserije 3
34 Upravljački modul karoserije 2 (nije CVT Stop
& Start)
35 Upravljački modul karoserije 1 (nije CVT Stop
& Start)
36 Prekidač paljenja diskretne
logike (CVT stop&start)
37 Pozadinsko osvjetljenje kontrola na kolu upravljača
38 -
39 Logistički/pretvarač DC-DC
Page 184 of 230
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Njega vozila 183
40 Električni podizačstakla
vozača s funkcijom brzog
podizanja/spuštanja
41 Motor ventilatora
42 Prednje grijano sjedalo
43 Modul HVAC (grijanje, ventilacija i klima uređaj)
44 Grijano kolo upravljača
45 Upravljački modul karoserije 2 (CVT Stop &
Start)Alat vozila
Alat
Vozila s kompletom za
popravak gume
Alat se nalazi u spremištu ispod
poklopca ploče poda u prtljažniku,
zajedno s kompletom za
popravak gume.
Vozila s rezervnim kotačem
Alati i dizalica vozila nalaze se u
prtljažniku.
Pogledajte Mijenjanje gume 0194
ii.
Pogledajte Kompaktna rezervna
guma 0196
ii.
