Condução e funcionamento221Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
O sistema de sensores de
estacionamento pode ser activado e
desactivado alterando as definições
no Mostrador de informação.
Personalização do veículo 3 130.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Depois de produzido, o sistema
deve ser calibrado. No sentido de
uma melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 35 km, incluindo algumas
curvas.Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada. O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais

Condução e funcionamento223Zonas de detecção
O sensor do sistema cobre uma zona de aproximadamente 3,5 metros de
cada lado do veículo. Esta zona
começa em cada espelho retrovisor
exterior e estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos
como rails de protecção, postes,
lancis, paredes e vigas. Os veículos
estacionados e os veículos em
sentido contrário não são detectados.
Avaria
Podem ocorrer alertas perdidos
ocasionais em circunstâncias
normais.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos delama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 296.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor. Recorrer a uma oficina.
Aviso de mudança de faixaAlém do aviso de zona sem
visibilidade lateral 3 221, o aviso de
mudança de faixa reconhece
veículos em aproximação rápida pela retaguarda em faixas paralelas junto
ao veículo.
Se o veículo estiver equipado com
um aviso de mudança de faixa, o
aviso de zona sem visibilidade lateral está sempre incluído.
O sistema emite um aviso visual em
cada espelho retrovisor exterior
quando detecta veículos em
aproximação rápida pela retaguarda.
Os sensores de distância do radar estão situados no pára-choquestraseiro.9 Aviso
O aviso de mudança de faixa não
substitui a visão do condutor.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
em aproximação pela retaguarda a
uma velocidade consideravelmente
superior, o símbolo de aviso âmbar
F acende-se no espelho retrovisor
exterior relevante. Se o condutor
activar em seguida o indicador de mudança de direcção, o símbolo de
aviso F começa a piscar a âmbar
para avisar o condutor de que não
deve mudar de faixa.

224Condução e funcionamento
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
3,5 metros paralela a ambos os lados do veículo, uma zona de
aproximadamente 3 metros para trás
no aviso de zona sem visibilidade
lateral (A) e uma zona de
aproximadamente 70 metros para
trás no aviso de mudança de faixa
(B) em faixas paralelas. As zonas
começam em cada espelho retrovisor exterior. A altura da zona situa-se
aprox. entre 0,5 metros e 2 metros a
partir do chão.
Desactivação
A activação ou desactivação do aviso de mudança de faixa pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
A desactivação é indicada por uma
mensagem no Centro de Informação
do Condutor.
Advertência
Depois de produzido, o sistema
deve ser calibrado. Para obter o
desempenho ideal, conduzir logo
que possível numa estrada nacional
em linha recta com objectos na
berma, por exemplo grades de protecção e barreiras, durante uma
certa distância.

Condução e funcionamento225Avaria
Podem ocorrer alertas perdidos
ocasionais em circunstâncias
normais ou em curvas apertadas. O
sistema consegue avisar
temporariamente em relação a
objetos no ângulo morto com
condições atmosféricas específicas
(chuva, granizo, etc.). Conduzir numa estrada molhada ou nas transições
de uma zona seca para uma zona
molhada pode fazer com que o
sistema se acenda, uma vez que os
salpicos de água podem ser
interpretados como um objeto. Caso
contrário, o sistema poderá acender-
-se devido a grades de protecção,
sinais, árvores, arbustos ou outros
objectos imóveis. Este é o
funcionamento normal e o sistema
não necessita de assistência.
O aviso de mudança de faixa poderá
não funcionar quando os cantos
esquerdo ou direito do pára-choques
traseiro estão cobertos de lama,
sujidade, neve, gelo ou neve
derretida. Instruções de limpeza
3 296.Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer a uma oficina.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás ao
apresentar uma vista da área atrás do
veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.

226Condução e funcionamento
Devido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia para a
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
A função pode ser desactivada no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
apresentando os obstáculos
detectados pelos sensores traseiros
do Apoio Avançado ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
A activação ou desactivação da
câmara da vista traseira pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.

Condução e funcionamento227Personalização do veículo 3 130.
Avaria
As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
● O ambiente circundante estiver escuro.
● O sol ou feixe dos faróis incidirem
directamente na objectiva da
câmara.
● Gelo, neve, lama ou qualquer outra coisa tapar a lente da
câmara. Limpar a objectiva, lavar
com água e secá-la com um pano macio.
● A porta da bagageira não estiver
fechada correctamente.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.Aviso de passagem de
trânsito à retaguarda
Além da câmara da vista traseira
3 225, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção K no Mostrador de
informação a cores, mostrando a
direcção do trânsito. Além disso, o
altifalante do lado respectivo emite
três avisos sonoros.Os sensores de distância do radar
estão situados lateralmente no pára- -choques traseiro.9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores, por exemplo por baixo
do pára-choques ou do veículo,
não são apresentados.
Os peões, as crianças ou animais
não são detectados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a câmara da da vista traseira quando amarcha-atrás está engatada.

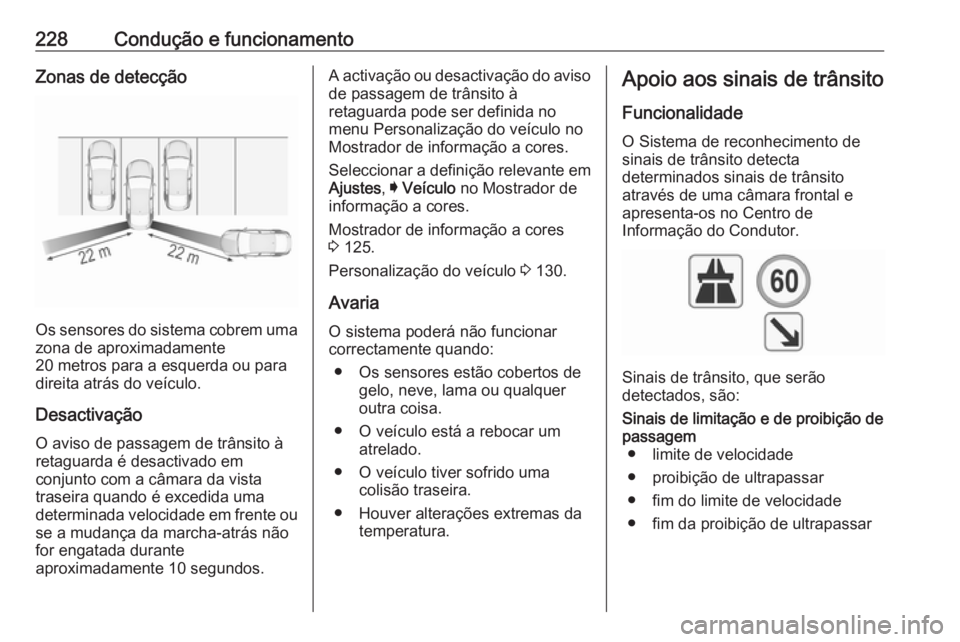

228Condução e funcionamentoZonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
20 metros para a esquerda ou para
direita atrás do veículo.
Desactivação
O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou
se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A activação ou desactivação do aviso de passagem de trânsito à
retaguarda pode ser definida no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 125.
Personalização do veículo 3 130.
Avaria
O sistema poderá não funcionar correctamente quando:
● Os sensores estão cobertos de gelo, neve, lama ou qualquer
outra coisa.
● O veículo está a rebocar um atrelado.
● O veículo tiver sofrido uma colisão traseira.
● Houver alterações extremas da temperatura.Apoio aos sinais de trânsito
Funcionalidade O Sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.
Sinais de trânsito, que serão
detectados, são:
Sinais de limitação e de proibição de
passagem ● limite de velocidade
● proibição de ultrapassar
● fim do limite de velocidade
● fim da proibição de ultrapassar

270Conservação do veículoCaixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
N.ºCircuito1Módulo de controlo da caixa de
velocidades2Módulo de controlo do motor3–4–5Ignição/Módulo de controlo da
caixa de velocidades/Módulo de controlo do motor6Limpa-pára-brisas7–8Injecção do combustível/
Sistema de ignição9Injecção do combustível/
Sistema de ignição10Módulo de controlo do motor11Sonda Lambda12Motor de arranque13Aquecimento do sensor do
acelerador
