98Instrumenter og betjeningselementerMiddels nivå og høyt nivå instrument‐gruppe
Velg siden Tur A eller Tur B i Info -si‐
den ved å trykke på rattknappen o.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Generelt
Triptelleren teller opptil en avstand på 2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 108.Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken eller
gasstanken, avhengig av driftsmo‐ dus.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen i eller Y lyser hvis
nivået i tanken er lavt. Fyll på drivstoff umiddelbart hvis den blinker.
Under gassdrift skifter systemet auto‐
matisk til bensindrift når gasstanken
er tom 3 99.
Kjør aldri drivstofftanken tom.

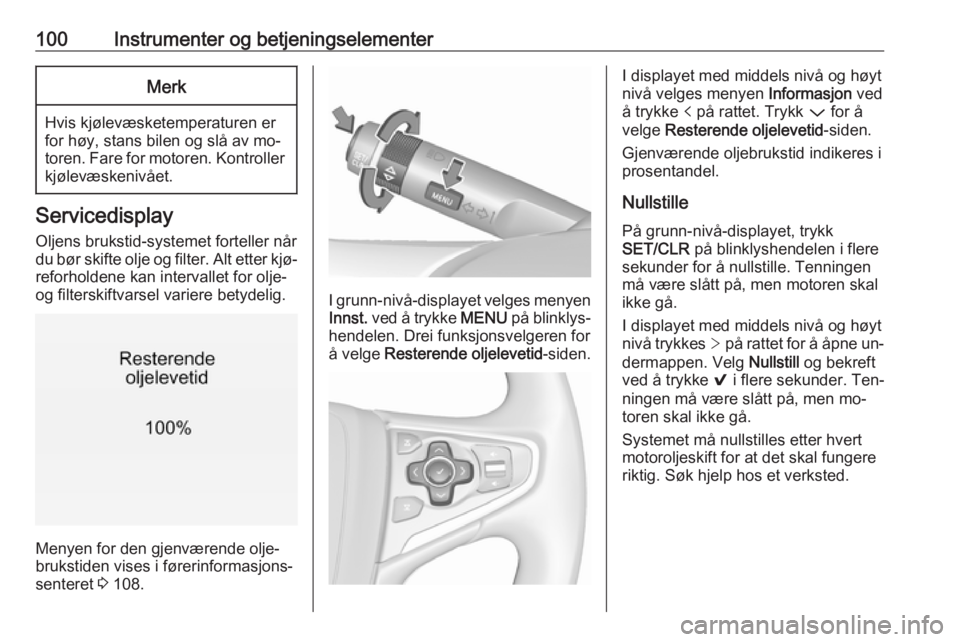

100Instrumenter og betjeningselementerMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller kjølevæskenivået.
Servicedisplay
Oljens brukstid-systemet forteller når
du bør skifte olje og filter. Alt etter kjø‐ reforholdene kan intervallet for olje-
og filterskiftvarsel variere betydelig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 108.
I grunn-nivå-displayet velges menyen
Innst. ved å trykke MENU på blinklys‐
hendelen. Drei funksjonsvelgeren for
å velge Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne un‐
dermappen. Velg Nullstill og bekreft
ved å trykke 9 i flere sekunder. Ten‐
ningen må være slått på, men mo‐ toren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

Instrumenter og betjeningselementer1039Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampa lyser når motoren er i
gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivåene er for lave, når manuell parkerings‐brems ikke er aktivert 3 228.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 171.
Bruk pedalen
- lyser eller blinker gult.
Tennes Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 171.
Clutchpedalen må trykkes inn for å
starte motoren i Autostopp-modus.
Stopp/start-system 3 157.
Blinker
Clutchpedalen må trykkes inn for ho‐
vedstart av motoren 3 16, 3 156.
I middels nivå- og høyt nivå-display indikeres bruk pedal-meldingen i
førerinformasjonsdisplayet. 3 117.

Instrumenter og betjeningselementer107BlinkerDrivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri drivstofftanken
tom.
Fylling av drivstoff 3 212.
Katalysator 3 162.
Lufting av dieselsystemet 3 230.
Startsperre d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Autostopp
D lyser når motoren er i en auto‐
stopp.
Stopp/start-system 3 157.
Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 126.
Fjernlys
C lyser blått.Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 127.
Fjernlyshjelp l lyser grønt.
Fjernlyshjelpen er aktivert, se Adap‐
tivt frontlys 3 130.
Adaptivt frontlys f lyser eller blinker gult.
Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått
på som en påminnelse om det sym‐
metriske hovedlyset 3 129.
Tåkelys > lyser grønt.Tåkelysene foran er slått på 3 132.
Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 133.
Automatisk hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt
Automatisk hastighetskontroll er ak‐
tiv. Innstill hastigheten som vises på displayet med middels nivå eller høyt nivå i nærheten av m-symbolet.
Automatisk hastighetskontroll 3 178.
Adaptiv hastighetskontroll
C eller m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.

108Instrumenter og betjeningselementerLyser grøntAdaptiv hastighetskontroll er aktiv.Innstill hastigheten som vises ved C-
eller m-symbolet.
Adaptiv hastighetskontroll 3 181.
Kjøretøy registrert foran
A lyser grønt eller gult.
Lyser grønt
En bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Kollisjonsvarsling foran 3 188, adap‐
tiv hastighetskontroll 3 181.
Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 179.
Trafikkskilt-assistent
L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 205.
Døren åpen
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå display, middels nivå display el‐
ler høyt nivå display.
Førerinformasjonssenteret indikerer
avhengig av utstyret:
● generell og tripteller
● bilinformasjon
● trip/drivstoffinformasjon ● økonomisk informasjon
● ytelsesinformasjon
● bil- og varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjon
● innstillinger for bilen

Instrumenter og betjeningselementer109Grunn-nivå display
Menysiden i grunn-nivå displayet vel‐ges ved å trykke på MENU på blin‐
klyshendelen. Hovedmenysymboler
vises i den øverste linjen i displayet:
● W Informasjonsmeny
● X Innstillingsmeny
● s Økonomisk meny
Enkelte av de viste funksjonene er forskjellige ved kjøring og når bilen
står stille, og enkelte funksjoner er
bare aktive under kjøring.
Personlig tilpasning av bilen 3 119.
Innstillinger som lagres i minnet
3 23.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
hovedmenyene eller gå fra en under‐
meny til nærmeste høyere menynivå.
Drei funksjonsvelgeren for å velge en
underside i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR for å velge og be‐
krefte en funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på
SET/CLR . Meldinger om bilen
3 117.
Middels nivå og høyt nivå display
Menysider vises ved å trykke på p, på
rattet. Trykk på Q eller P for å velge
en meny, trykk på 9 for å bekrefte.
Valgbare menysider er:
● Informasjon
● Kjøredata
● Audio
● Telefon
● Navigasjon
● Innst.

Instrumenter og betjeningselementer111● BensinnivåLPG-drivstoffnivå
● stoppeklokke
● trafikkskilt-assistent
● følgeavstand
● batterispenning ● Toppforbrukere
● Økonomitrend
● Eco-indeks
● blank side
I grunn-nivå-displayet vises sidene
"Gjenværende oljebrukstid", "Dekk‐
trykk", "Trafikksskilt-assistent" og
"Visning følgeavstand" i Innstillinger-
menyen X . Velg ved å trykke på
MENU .
I grunn-nivå-displayet vises sidene
"Toppforbrukere", "Økonomitrend" og
"Eco-indeks" i Eco-menyen s .
Velg ved å trykke på MENU.
Tripteller 1/A og 2/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opp til en kjøre‐ lengde på 2 000 km og starter deretter
på 0 igjen.For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Informasjonen i tripteller-siden 1/A og
2/B kan nullstilles separat for triptel‐
ler, gjennomsnittlig forbruk og gjen‐
nomsnittshastighet mens det aktuelle displayet er aktivt.
Gjennomsnittlig drivstofforbruk
Visning av gjennomsnittsforbruk. Må‐ lingen kan når som helst nullstilles, og
den starter med en standardverdi.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
I biler med LPG-motorer vises gjen‐
nomsnittlig forbruk for den nåvæ‐ rende valgte modusen, LPG eller
bensin.
Gjennomsnittlig hastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt, vi‐ ses en melding i displayet og kontrol‐
lampen i eller Y i i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampen i eller Y i drivstoff‐
måleren 3 106.

112Instrumenter og betjeningselementerDrivstoff-rekkevidde LPG-versjon
Visning av omtrentlig tilgjengelig driv‐ stoff-rekkevidde med det resterende
drivstoffet i hver av drivstofftankene for bensin og LPG-drivstoff, sammen
med en total rekkevidde samlet for
begge drivstofftypene. Veksle modu‐
ser ved å trykke på SET/CLR eller 9.
Bensinnivå/LPG-drivstoffnivå
Visning av drivstoffnivå for den driv‐
stofftypen som ikke brukes for øye‐
blikket, dvs. at drivstoffnivået for LPG
vises i bensinmodus. En spesiell Dri‐
ver Information Centre gruppemåler
viser drivstoffnivået for drivstoffet
som brukes for øyeblikket.
Nåværende drivstofforbruk
Visning av momentanforbruk.
I biler med LPG-motorer vises nåvæ‐
rende forbruk for den valgte modu‐
sen, LPG eller bensin.
Gjenværende oljebrukstid
Viser en beregning av motoljens gjen‐ værende brukstid. Tallet i % betyr
gjenværende oljebrukstid 3 100.Dekktrykk
Kontrollerer dekktrykket til alle hju‐
lene under kjøring 3 250.
Stoppeklokke
For å starte og stoppe trykkes 9. For
å tilbakestille trykkes > og det bekref‐
tes med Reset.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐ dende veistrekning 3 205.
Følgeavstand
Viser avstanden i sekunder til en for‐
ankjørende bil 3 191. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Batterispenning
Viser bilbatterispenningen.
Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Innsparingsmu‐
ligheter for drivstoff vises. En forbru‐
ker som slås av, forsvinner fra listen
og forbruksverdien oppdateres.I enkelte kjøretilstander vil motoren
aktivere bakvinduets defroster auto‐
matisk for å øke motorbelastningen. I så fall vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Økonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Økonomi-indeks
Det aktuelle drivstofforbruket vises i
en økonomiskala. For økonomisk kjø‐ ring bør kjørestilen tilpasses for å
holde indikatoren innenfor Eco-områ‐ det. Indikatoren utenfor Eco-områdetbetyr høyere drivstofforbruk. I grunn-
nivå-displayet vises den nåværende
forbruksverdien.
Girskiftindikator : I grunn-nivå-dis‐
playet vises det nåværende giret inne
i en pil. Figuren over anbefaler opp‐
giring for å spare drivstoff.
