186Braukšana un ekspluatācija
Sānu aklo zonu brīdinājuma sistēma
ir aktīva ātrumā no 10 km/h līdz
140 km/h. Braucot ātrāk par
140 km/h, sistēma tiek deaktivizēta,
par ko liecina vāji izgaismoti
brīdinājuma simboli B abos ārējos
spoguļos. Braucot lēnāk par šo
ātrumu, abi brīdinājuma simboli
nodziest. Ja aklajā zonā ir noteikta
automašīna, brīdinājuma simboli B
kā parasti iedegas attiecīgajā pusē.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Šo sistēmu var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (iestatījumi) ;
automašīnas personalizācija 3 111.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Noteikšanas zonas Sistēmas sensors darbojas aptuveni
3 metru zonā abās automašīnas
pusēs. Šī zona sākas pie katra ārējā
spoguļa un sniedzas aptuveni
3 metrus uz aizmuguri. Zonas
augstums ir no aptuveni 0,5 metriem
līdz 2 metriem no zemes.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas,
sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.Kļūmes
Parastos darbības apstākļos
brīdināšanas funkcija dažkārt
nenostrādā.
Sānu aklo zonu brīdinājuma sistēma
nedarbojas, ja aizmugurējā bufera
kreiso vai labo stūri sedz dubļi,
netīrumi, sniegs vai ledus. Tīrīšanas
norādījumi 3 247.
Ja sistēmā rodas kļūme vai ja pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums. Ja
rodas pastāvīga kļūme, lūdziet
palīdzību autoservisā.
Atpakaļskata kamera Atpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts krāsu
informācijas displejā.

Braukšana un ekspluatācija1879Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un uzlabotās
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta starp numura
zīmes apgaismojuma lukturiem, un
tās skata leņķis ir 130°.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar 1 metra intervālu, kas tiek
projicētas uz attēla, lai noteiktu
attālumu līdz rādītajiem objektiem.
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Šo funkciju var deaktivizēt
informācijas displeja izvēlnē Settings
(Iestatījumi). Automašīnas
personalizācija 3 111.

188Braukšana un ekspluatācijaBrīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā
rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Displeja augšējo rindu var notīrīt,
nospiežot vairākfunkciju pogu.
Displeja iestatījumiNavi 650/Navi 950 : spilgtumu var
iestatīt, vispirms nospiežot un pēc tam pagriežot vairākfunkciju pogas
ārējo gredzenu.
CD 600 : spilgtumu var iestatīt,
vispirms nospiežot un pēc tam
pagriežot vairākfunkciju pogu.
Deaktivizēšana
Kamera tiek deaktivizēta, kad ir
sasniegts noteikts ātrums, braucot uz priekšu, vai ja atpakaļgaitas
pārnesums nav bijis ieslēgts aptuveni
10 sekundes.
Atpakaļskata kameru var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (Iestatījumi).
Automašīnas personalizācija 3 111.
Kļūmes
Kļūmes ziņojumi tiek rādīti
informācijas displeja augšējā rindā ar
9 .
Atpakaļskata kamera var nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvā.● Kameras objektīvu sedz ledus, sniegs, dubļi vai kas cits. Šādāgadījumā notīriet objektīvu,
noskalojiet to ar ūdeni un
noslaukiet ar mīkstu drāniņu.
● Automašīna ir nokļuvusi negadījumā, kurā ir cietusi tās
aizmugure.
● Ir ekstremālas temperatūras pārmaiņas.
Ceļazīmju palīgsistēma
Darbība
Ceļazīmju palīgsistēma ar priekšpusē uzstādītas kameras palīdzību
pamana noteiktas ceļa zīmes un
attēlo tās vadītāja informācijas centrā.

222Automašīnas kopšanaNr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐ šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulis16StarterisNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvens

Automašīnas kopšana223Nr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknisNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

228Automašīnas kopšanaUzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(Automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet MENU, lai atlasītu Vehicle
Information Menu (Automašīnas
informācijas izvēlne) X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, un mirgo attiecīgās riepas
attēls.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 99.

Automašīnas kopšana229Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu
un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 264.
Ja indikators w 60–90 sekundes
mirgo un pēc tam paliek iedegts, ir
radusies sistēmas kļūme.
Konsultējieties ar autoservisa
speciālistiem.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā var būt iedegts
kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc
zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 108.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.Pagaidu rezerves ritenis nav aprīkots
ar spiediena sensoriem. Riepu gaisa spiediena kontroles sistēma
nekontrolē spiedienu šo riteņu riepās.
Deg kontrolindikators w. Gaisa
spiediens pārējo trīs riteņu riepās
joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 264 un
atlasiet attiecīgo iestatījumu vadītāja
informācijas centra izvēlnē Riepu
slodze 3 101. Šis ir atsauces
iestatījums riepu spiediena
brīdinājumiem.
Izvēlne Tyre Load (Riepu slodze) tiek
rādīta tikai tad, ja automašīna stāv un
ir ieslēgta stāvbremze. Automašīnās
ar automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .

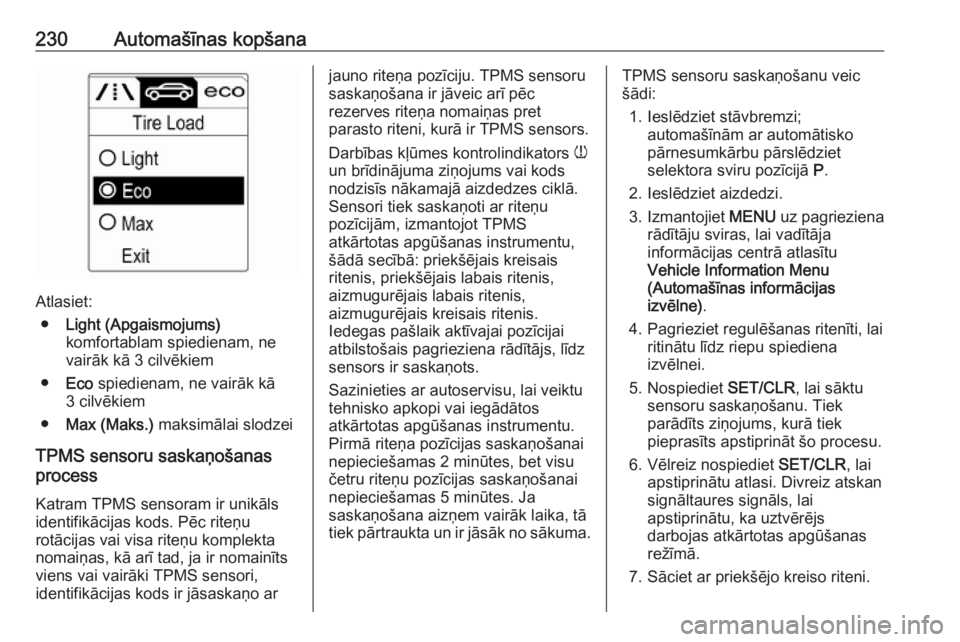

230Automašīnas kopšana
Atlasiet:● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
● Eco spiedienam, ne vairāk kā
3 cilvēkiem
● Max (Maks.) maksimālai slodzei
TPMS sensoru saskaņošanas
process
Katram TPMS sensoram ir unikāls identifikācijas kods. Pēc riteņu
rotācijas vai visa riteņu komplekta
nomaiņas, kā arī tad, ja ir nomainīts
viens vai vairāki TPMS sensori,
identifikācijas kods ir jāsaskaņo ar
jauno riteņa pozīciju. TPMS sensoru
saskaņošana ir jāveic arī pēc
rezerves riteņa nomaiņas pret
parasto riteni, kurā ir TPMS sensors.
Darbības kļūmes kontrolindikators w
un brīdinājuma ziņojums vai kods
nodzisīs nākamajā aizdedzes ciklā.
Sensori tiek saskaņoti ar riteņu
pozīcijām, izmantojot TPMS
atkārtotas apgūšanas instrumentu,
šādā secībā: priekšējais kreisais
ritenis, priekšējais labais ritenis,
aizmugurējais labais ritenis,
aizmugurējais kreisais ritenis.
Iedegas pašlaik aktīvajai pozīcijai
atbilstošais pagrieziena rādītājs, līdz
sensors ir saskaņots.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi vai iegādātos
atkārtotas apgūšanas instrumentu.
Pirmā riteņa pozīcijas saskaņošanai
nepieciešamas 2 minūtes, bet visu
četru riteņu pozīcijas saskaņošanai
nepieciešamas 5 minūtes. Ja
saskaņošana aizņem vairāk laika, tā
tiek pārtraukta un ir jāsāk no sākuma.TPMS sensoru saskaņošanu veic
šādi:
1. Ieslēdziet stāvbremzi; automašīnām ar automātisko
pārnesumkārbu pārslēdziet
selektora sviru pozīcijā P.
2. Ieslēdziet aizdedzi.
3. Izmantojiet MENU uz pagrieziena
rādītāju sviras, lai vadītāja
informācijas centrā atlasītu
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) .
4. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.
5. Nospiediet SET/CLR, lai sāktu
sensoru saskaņošanu. Tiek
parādīts ziņojums, kurā tiek pieprasīts apstiprināt šo procesu.
6. Vēlreiz nospiediet SET/CLR, lai
apstiprinātu atlasi. Divreiz atskan
signāltaures signāls, lai
apstiprinātu, ka uztvērējs
darbojas atkārtotas apgūšanas
režīmā.
7. Sāciet ar priekšējo kreiso riteni.
