Stoelen, veiligheidssystemen61Kinderveiligheidssyste‐
men9 Gevaar
Bij gebruik van een achterwaarts
gericht kinderveiligheidssysteem
op de passagiersstoel voor moet
het airbagsysteem voor de passa‐ giersstoel voor gedeactiveerd zijn.
Dit geldt ook voor bepaalde voor‐
waarts gerichte kinderveiligheids‐
systemen zoals aangegeven in de
tabellen 3 64.
Airbag deactiveren 3 59, airbagstic‐
ker 3 55.
Wij raden een kinderveiligheidssys‐
teem aan dat specifiek voor de auto
is bedoeld. Neem contact op met uw
werkplaats voor meer informatie.
Wanneer u een kinderveiligheidssys‐
teem gebruikt, moet u de gebruikers-
en montagehandleiding én de instruc‐ ties bij het kinderveiligheidssysteem
opvolgen.
Houd u altijd aan de plaatselijke of
landelijke voorschriften. In sommige
landen is het gebruik van kindervei‐
ligheidssystemen op bepaalde zit‐
plaatsen verboden.
Kinderveiligheidssystemen kunnen
worden vastgezet met:
● Driepuntsgordel
● ISOFIX-beugels
● Bevestigingsriem aan de boven‐ kant
Driepuntsgordel
Kinderveiligheidssystemen kunnen
met een driepuntsgordel worden
vastgezet. Afhankelijk van de maat
van het kinderveiligheidssysteem
kunnen er maximaal drie exemplaren op de achterzitplaatsen 3 64 wor‐
den vastgezet.ISOFIX-beugels
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX-bevestigings‐
beugels. ISOFIX-veiligheidssyste‐
men voor specifieke auto's worden in de ISOFIX-tabel aangeduid met
3 64.
ISOFIX-bevestigingsbeugels zijn aangeduid met een label op de rug‐
leuning.
Een i-Size-kinderveiligheidssysteem
is een universeel ISOFIX-kindervei‐
ligheidssysteem volgens UN-bepa‐
ling 129.

62Stoelen, veiligheidssystemenAlle i-Size-kinderveiligheidssyste‐
men kunnen worden op alle stoelen worden geplaatst die geschikt zijnvoor i-Size; i-Size-tabel 3 64.
Er moet een bevestigingsriem aan de
bovenkant of een steunpoot ter aan‐
vulling op de ISOFIX-bevestigings‐
beugels worden gebruikt.
Op i-Size-kinderveiligheidssystemen
en autostoelen die zijn goedgekeurd voor i-Size is het i-Size-symbool aan‐ gebracht; zie de afbeelding.
Bevestigingsogen bovenste riem
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.
Aanvullend op de ISOFIX-bevesti‐
gingsbeugels zet u de bevestigings‐
riem aan de bovenkant vast aan de
betreffende bevestigingsogen. Daar‐
bij moet de bijbehorende gordel tus‐
sen de glijstangen van de hoofdsteun
lopen.
ISOFIX-kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF 3 64.
Juiste systeem selecteren
De achterbank is de beste plaats om
een kinderzitje vast te maken.
Vervoer kinderen zo lang mogelijk te‐
gen de rijrichting in. Hierdoor wordt de nog erg zwakke ruggengraat van het
kind bij een ongeval minder belast.
Geschikt zijn veiligheidssystemen die
voldoen aan de geldende UN ECE-
regelgeving. Raadpleeg de plaatse‐ lijke wetgeving en richtlijnen voor het
verplichte gebruik van kinderveilig‐
heidssystemen.
De volgende kinderveiligheidssyste‐
men worden aanbevolen voor de vol‐ gende gewichtsklassen:
Maxi Cosi Cabriofix voor kinderen tot
13 kg voor groep 0, groep 0+ en Duo
Plus voor kinderen tussen 13 kg en
18 kg in groep I.
Het kinderveiligheidssysteem dat u gaat monteren, moet geschikt zijn voor het autotype.
Het kinderveiligheidssysteem moet
op de correcte positie in de auto wor‐ den gemonteerd, zie de onder‐
staande tabellen.

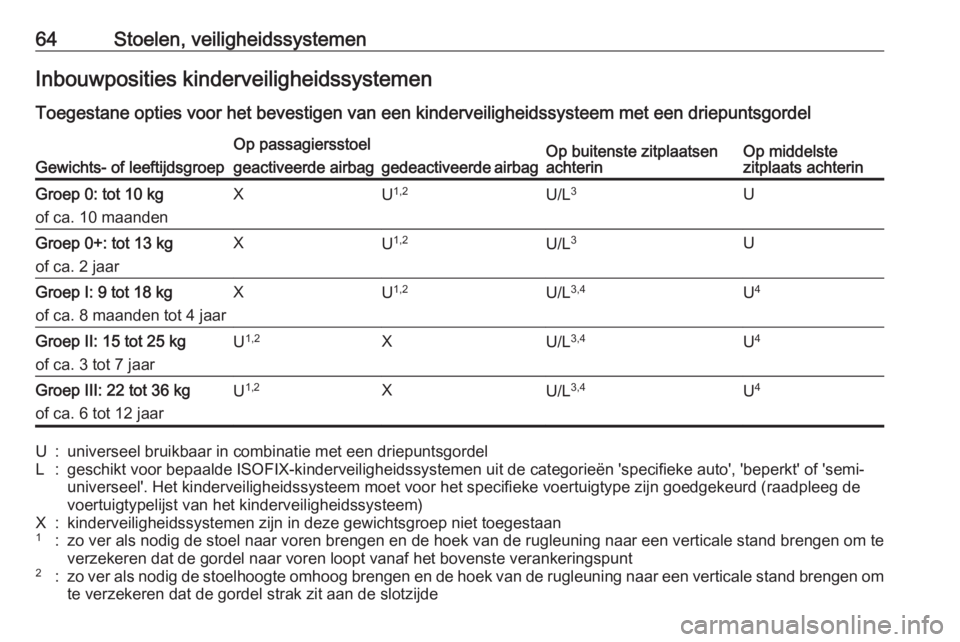

64Stoelen, veiligheidssystemenInbouwposities kinderveiligheidssystemenToegestane opties voor het bevestigen van een kinderveiligheidssysteem met een driepuntsgordelGewichts- of leeftijdsgroep
Op passagiersstoelOp buitenste zitplaatsen
achterinOp middelste
zitplaats achteringeactiveerde airbaggedeactiveerde airbagGroep 0: tot 10 kg
of ca. 10 maandenXU 1,2U/L 3UGroep 0+: tot 13 kg
of ca. 2 jaarXU 1,2U/L 3UGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarXU 1,2U/L 3,4U4Groep II: 15 tot 25 kg
of ca. 3 tot 7 jaarU 1,2XU/L 3,4U4Groep III: 22 tot 36 kg
of ca. 6 tot 12 jaarU 1,2XU/L 3,4U4U:universeel bruikbaar in combinatie met een driepuntsgordelL:geschikt voor bepaalde ISOFIX-kinderveiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-
universeel'. Het kinderveiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de
voertuigtypelijst van het kinderveiligheidssysteem)X:kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan1:zo ver als nodig de stoel naar voren brengen en de hoek van de rugleuning naar een verticale stand brengen om te
verzekeren dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoelhoogte omhoog brengen en de hoek van de rugleuning naar een verticale stand brengen om te verzekeren dat de gordel strak zit aan de slotzijde

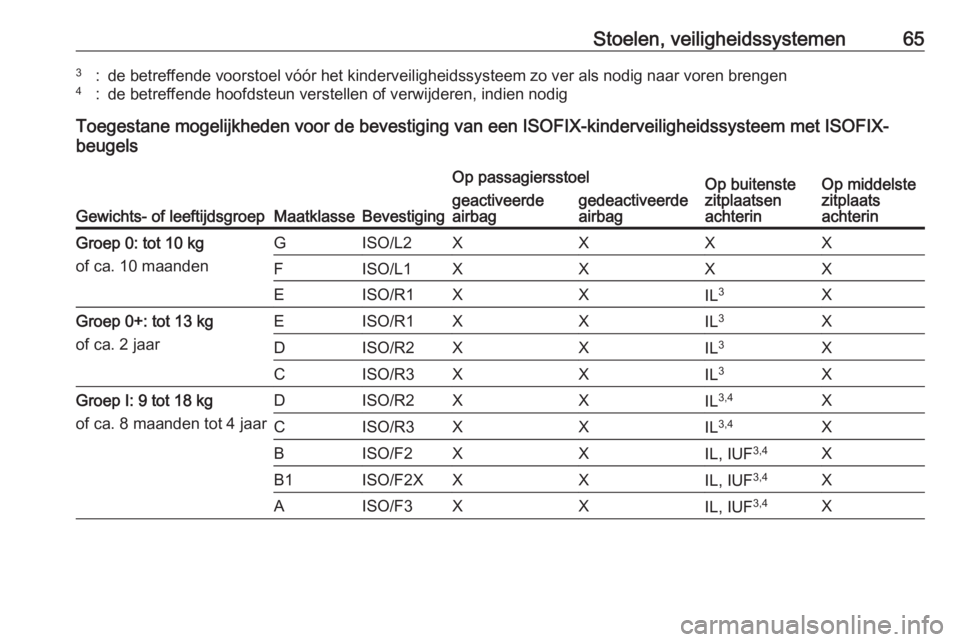

Stoelen, veiligheidssystemen653:de betreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de betreffende hoofdsteun verstellen of verwijderen, indien nodig
Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteem met ISOFIX-
beugelsGewichts- of leeftijdsgroepMaatklasseBevestiging
Op passagiersstoelOp buitenste
zitplaatsen
achterinOp middelste
zitplaats
achteringeactiveerde
airbaggedeactiveerde
airbagGroep 0: tot 10 kg
of ca. 10 maandenGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGroep 0+: tot 13 kg
of ca. 2 jaarEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL 3XGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4X

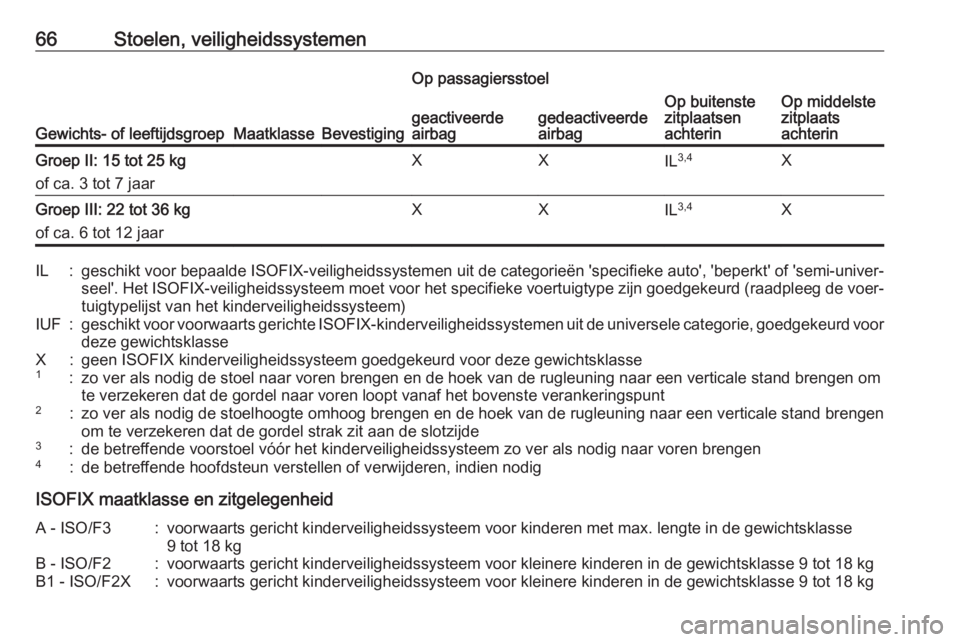

66Stoelen, veiligheidssystemen
Gewichts- of leeftijdsgroepMaatklasseBevestiging
Op passagiersstoel
Op buitenste
zitplaatsen
achterinOp middelste
zitplaats
achteringeactiveerde
airbaggedeactiveerde
airbagGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXXIL 3,4XGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXXIL 3,4XIL:geschikt voor bepaalde ISOFIX-veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of 'semi-univer‐
seel'. Het ISOFIX-veiligheidssysteem moet voor het specifieke voertuigtype zijn goedgekeurd (raadpleeg de voer‐
tuigtypelijst van het kinderveiligheidssysteem)IUF:geschikt voor voorwaarts gerichte ISOFIX-kinderveiligheidssystemen uit de universele categorie, goedgekeurd voor deze gewichtsklasseX:geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse1:zo ver als nodig de stoel naar voren brengen en de hoek van de rugleuning naar een verticale stand brengen omte verzekeren dat de gordel naar voren loopt vanaf het bovenste verankeringspunt2:zo ver als nodig de stoelhoogte omhoog brengen en de hoek van de rugleuning naar een verticale stand brengen
om te verzekeren dat de gordel strak zit aan de slotzijde3:de betreffende voorstoel vóór het kinderveiligheidssysteem zo ver als nodig naar voren brengen4:de betreffende hoofdsteun verstellen of verwijderen, indien nodig
ISOFIX maatklasse en zitgelegenheid
A - ISO/F3:voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kgB - ISO/F2:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kgB1 - ISO/F2X:voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg

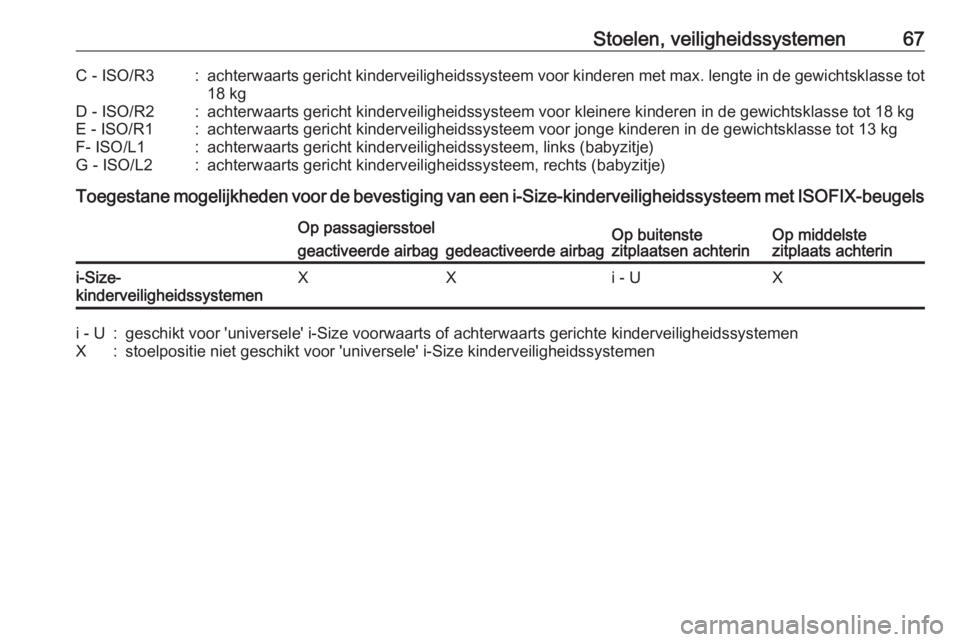

Stoelen, veiligheidssystemen67C - ISO/R3:achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot
18 kgD - ISO/R2:achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kgE - ISO/R1:achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kgF- ISO/L1:achterwaarts gericht kinderveiligheidssysteem, links (babyzitje)G - ISO/L2:achterwaarts gericht kinderveiligheidssysteem, rechts (babyzitje)
Toegestane mogelijkheden voor de bevestiging van een i-Size-kinderveiligheidssysteem met ISOFIX-beugels
Op passagiersstoelOp buitenste
zitplaatsen achterinOp middelste
zitplaats achteringeactiveerde airbaggedeactiveerde airbagi-Size-
kinderveiligheidssystemenXXi - UXi - U:geschikt voor 'universele' i-Size voorwaarts of achterwaarts gerichte kinderveiligheidssystemenX:stoelpositie niet geschikt voor 'universele' i-Size kinderveiligheidssystemen
