2016 OPEL ASTRA J ESP

70Portaobjetos
El portabicicletas trasero estará blo‐
queado cuando las palancas tenso‐
ras basculen unos 50°. En caso con‐
trario, no estará garantizado un fun‐
cionamiento seguro.
Nota
Cierre el portón trasero.
Despliegue los alojamientos de las
bielas de los pedales
Pliegue uno o los dos alojamientos de
las bielas de los pedales hacia arriba
hasta que el soporte diagonal se aco‐
ple.
Extraiga los soportes de las bielas de
los pedales de los alojamientos de las bielas de los pedales.

Portaobjetos73Monte la biela del pedal girando el
tornillo de fijación del soporte de las
bielas de los pedales.
Coloque los alojamientos de las rue‐
das de forma que la bicicleta quede más o menos horizontal. La separa‐ción entre los pedales y el portón tra‐ sero debería ser de 5 cm como mí‐
nimo.
Los dos neumáticos de la bicicleta
deben estar en los alojamientos de las ruedas.
Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alínee la bicicleta en la dirección lon‐ gitudinal del vehículo: Afloje un poco
el soporte del pedal.
Coloque el pedal recto con la palanca giratoria del alojamiento de las bielas
de los pedales.
Si las dos bicicletas se obstruyen en‐ tre sí, las posiciones relativas de las
bicicletas se pueden modificar ajus‐
tando los alojamientos de las ruedas
y la palanca giratoria del alojamiento de las bielas de los pedales hasta que las bicicletas dejen de tocarse. Ase‐
gúrese de que haya suficiente hol‐ gura respecto al vehículo.
Apriete a mano el tornillo de fijación
del soporte del pedal al máximo.

Portaobjetos75Plegado del portabicicletas
Inserte las fijaciones para las bielas
en el alojamiento correspondiente,
como se muestra en la ilustración.
Meta la correa y tire con fuerza hacia
atrás todo lo que pueda.
Presione el tirador de desbloqueo y
deslice los alojamientos de la rueda
todo lo que se pueda.
Desacople la palanca de bloqueo del
soporte diagonal y pliegue los dos
alojamientos de las bielas de los pe‐
dales hacia abajo.
9 Advertencia
Riesgo de pinzamiento.

78PortaobjetosSuba el tirador de desbloqueo. El por‐tabicicletas se desacopla y sale rápi‐
damente del parachoques.
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.
9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
Despliegue de las luces traseras
Despliegue las dos luces traseras.
Bloquee el portabicicletas

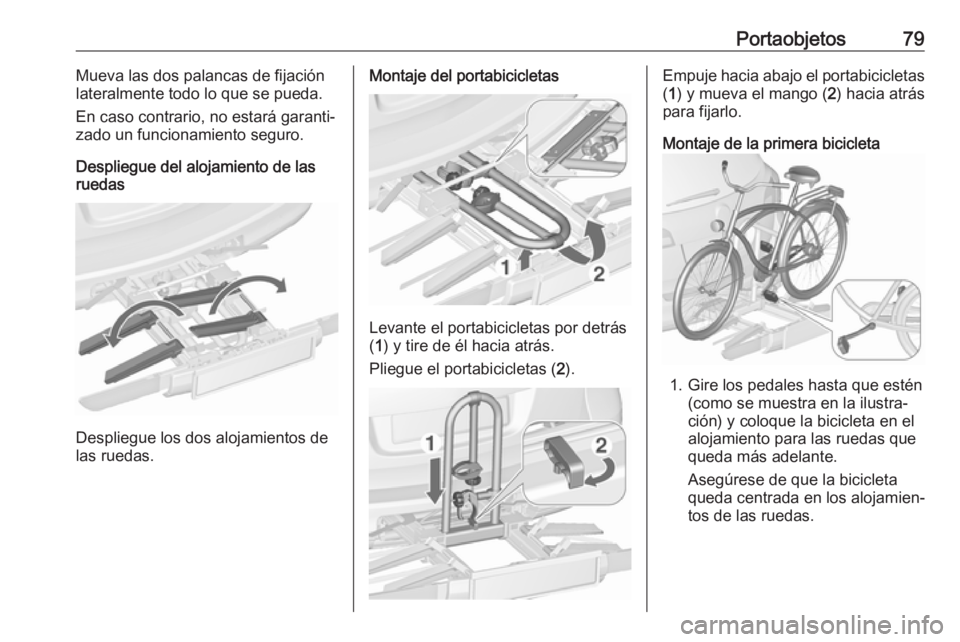

Portaobjetos79Mueva las dos palancas de fijación
lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Despliegue del alojamiento de las ruedas
Despliegue los dos alojamientos de
las ruedas.
Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Montaje de la primera bicicleta
1. Gire los pedales hasta que estén (como se muestra en la ilustra‐
ción) y coloque la bicicleta en el
alojamiento para las ruedas que
queda más adelante.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.

Portaobjetos812. Tire de la palanca hacia delante(1 ) y sujétela, y luego baje el
adaptador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.
4. Pase la correa del adaptador pordebajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐
jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐
cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐
tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar más largo para sujetar la ter‐
cera bicicleta al portabicicletas.

Portaobjetos85Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐
ras.
Plegado del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como por ejemplo
los alojamientos de las ruedas o
los soportes de montaje, estén
bien guardados. En caso contra‐
rio, el portabicicletas trasero
puede resultar dañado al intentar
recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.
Ampliación del compartimento de
carga, versiones de 3 puertas y
5 puertas, sedán de 4 puertas
● Solamente para las versiones de
3 puertas y 5 puertas: desmonte
la cubierta del compartimento de carga si fuera necesario.
● Mantenga pulsado el resorte para bajar los reposacabezas3 40.
● Levante el reposabrazos trasero.

86Portaobjetos
●Guíe los cinturones de seguridad
por dentro de los soportes late‐
rales para que no se dañen.
Cuando abata los respaldos,
acompañe los cinturones de se‐
guridad.
● Tire de la palanca de desbloqueo
en uno o ambos lados y abata los
respaldos sobre la banqueta de
asiento.● Saque el cinturón de seguridad de la guía del respaldo y coló‐
quelo por detrás de la sujeción,
como se muestra en la ilustra‐
ción.
Para enderezarlos, levante los res‐
paldos y póngalos en posición verti‐
cal hasta que oiga que se enclavan.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
