V krátkosti111Elektricky ovládané okná ......30
2 Vonkajšie zrkadlá ..................28
3 Tempomat .......................... 149
Obmedzovač rýchlosti ......... 150
4 Bočné vetracie otvory .........130
5 Ukazovatele smeru a
zmeny jazdného pruhu,
svetelný klaksón,
stretávacie svetlá a
diaľkové svetlá ....................116
Výstupné osvetlenie ...........120
Parkovacie svetlá ................117
Tlačidlá informačného
centra vodiča ......................... 94
6 Prístroje ................................ 82
7 Ovládacie prvky
Informačného systému ......... 75
8 Informačné centrum vodiča ..94
9 Stierač čelného skla,
systém ostrekovačov
čelného okna, zadný
stierač, systém
ostrekovačov zadného
okna ...................................... 7610Centrálne zamykanie ............23
Mestský režim .....................147
Volič paliva ............................ 83
Tlačidlo Eco pre systém
stop-štart ............................. 135
Systém ovládania pohonu . 145
Elektronické riadenie
stability ............................... 146
Parkovací asistent .............. 152
Vyhrievanie sedadiel .............39
Vyhrievaný volant .................. 75
11 Farebný informačný displej ..99
Grafický informačný displej . 100
12 Výstražné svetlá ................. 116
Kontrolka deaktivácie
airbagov ............................... 89
Kontrolka
bezpečnostného pásu
predného
spolucestujúceho .................89
13 Stavový LED poplašného
systému proti odcudzeniu ....26
14 Stredové vetracie otvory ....13015 Bočné vetracie otvory na
strane spolujazdca ..............130
16 Odkladacia schránka v
palubnej doske .....................55
17 Klimatizácia ......................... 122
18 Napájacia zásuvka ................81
19 Vstup AUX, vstup USB .........10
20 Voliaca páka, prevodovka ..139
21 Parkovacia brzda ................144
22 Spínač zapaľovania so
zámkom riadenia ................ 133
23 Klaksón ................................ 76
Airbag vodiča ....................... 45
24 Uvoľňovacia páčka kapoty . 171
25 Nastavenie volantu ..............75
26 Spínač svetiel ..................... 113
Nastavenie sklonu
svetlometov ........................ 115
Zadné svetlo do hmly .........116
Poistková skrinka ...............189
Jas osvetlenia prístrojovej
dosky ................................... 117
18V krátkostiŠtartovanie motora
● Otočte kľúčom do polohy 1.
● Miernym pohybom volantu uvoľnite zámok riadenia.
● Manuálna prevodovka: stlačte pedál spojky a brzdy.
Manuálna mechanická
prevodovka: zošliapnite brzdový
pedál.
● Nepoužívajte plynový pedál.
● Kľúčom nakrátko otočte do polohy 3 a uvoľnite.
Štartovanie motora 3 134.
Systém Stop-Štart
Ak má vozidlo nízku rýchlosť, alebo
ak stojí a sú splnené určité
podmienky, nasledujúcim postupom
aktivujte funkciu Autostop:
Vozidlá s mechanickou prevodovkou ● Zošliapnite pedál spojky.
● Nastavte páku do neutrálu.
● Uvoľnite pedál spojky.
Aktivovanú funkciu Autostop indikuje
ručička v polohe AUTOSTOP na
tachometri.
Ak chcete opäť naštartovať motor,
zošliapnite pedál spojky.
Vozidlá s automatizovanou
mechanickou prevodovkou
Ak vozidlo stojí a je zatlačený brzdový
pedál, funkcia automatického
zastavenia sa automaticky aktivuje,
čo bude indikovať ručička v polohe
AUTOSTOP na otáčkomeri.
Uvoľnite brzdový pedál alebo posuňte voliacu páku mimo polohy D, aby ste
naštartovali motor.
Systém Stop-Štart 3 135.
Sedadlá, zádržné prvky39Kúrenie
Stlačením ß aktivujete vyhrievanie
pre príslušné predné sedadlo.
Aktivácia sa signalizuje svetlom LED
na tlačidle.
Opätovným stlačením ß vyhrievanie
sedadiel deaktivujete.
Vyhrievanie funguje iba pri
naštartovanom motore.
Počas automatického vypnutia
motora vyhrievanie sedačiek taktiež
funguje.
Systém Stop-Štart 3 135.
Bezpečnostné pásy
Pásy sa počas prudkého zrýchlenia
alebo spomalenia vozidla zablokujú a
udržia cestujúcich v sedacej polohe. Značne sa tým znižuje riziko
zranenia.
9 Varovanie
Pred každou jazdou si zapnite
bezpečnostný pás.
V prípade nehody nepripútané
osoby ohrozujú svojich
spolucestujúcich aj sami seba.
Bezpečnostné pásy sú určené vždy len pre jednu osobu. Detský záchytný systém 3 48.
Pravidelne kontrolujte všetky súčasti
systému bezpečnostných pásov z
hľadiska poškodenia, znečistenia a
správneho fungovania.
Poškodené diely nechajte vymeniť. Po nehode nechajte pásy a
aktivované predpínače pásov
vymeniť v servise.
Poznámky
Uistite sa, že bezpečnostné pásy nie
sú poškodené topánkami alebo
ostrými predmetmi alebo
rozstrapkané. Dbajte na to, aby sa do navíjačov pásov nedostali
nečistoty.
76Prístroje a ovládacie prvkyOznačené plochy na úchop volantu
sa ohrejú rýchlejšie a na vyššiu
teplotu, ako ostatné časti.
Vyhrievanie funguje iba pri
naštartovanom motore a počas
zapnute funkcie Autostop.
Systém Stop-Štart 3 135.
Klaksón
Stlačte j.
Stierače čelného okna
Stierač čelného oknaHI:rýchle stieranieLO:pomalé stieranieINT:stierače v
prerušovanom režime
alebo
automatické stieranie s
dažďovým senzoromVYPNUTÉ:vypnuté
Pre jeden stierací cyklus pri
vypnutých stieračoch čelného okna
potlačte páčku nadol do polohy 1x.
Nepoužívajte v prípade, že je na
čelnom okne námraza.
V umývačkách automobilov ich
vypnite.
Nastaviteľný interval stieračov
Pákový prepínač v polohe INT.
Pre nastavenie želaného intervalu
stierania otáčajte nastavovacím
kolieskom:
krátky interval:otočte
nastavovacím
kolieskom nahordlhý interval:otočte
nastavovacím
kolieskom nadol

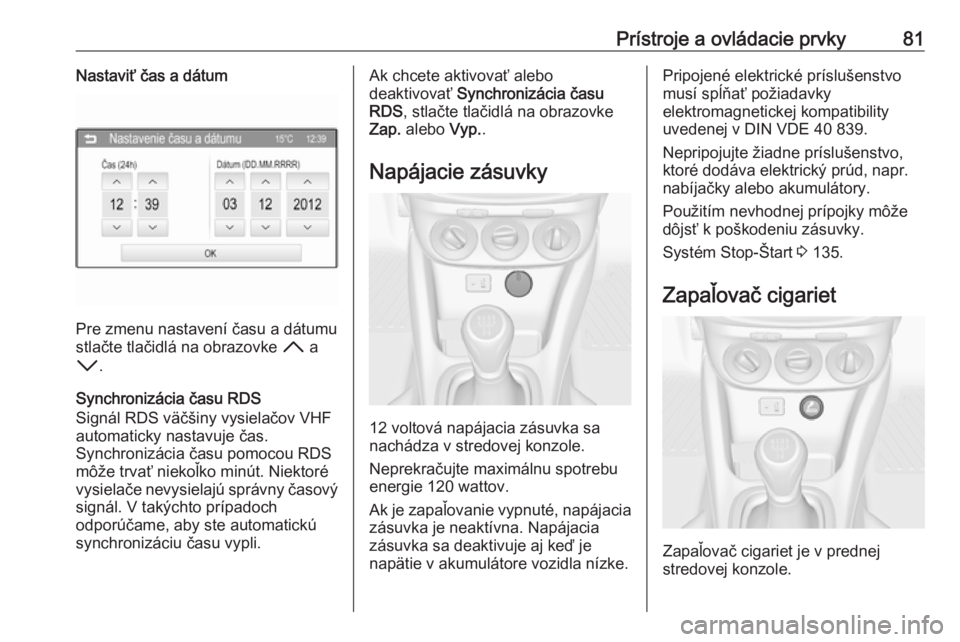

Prístroje a ovládacie prvky81Nastaviť čas a dátum
Pre zmenu nastavení času a dátumu
stlačte tlačidlá na obrazovke H a
I .
Synchronizácia času RDS
Signál RDS väčšiny vysielačov VHF
automaticky nastavuje čas.
Synchronizácia času pomocou RDS
môže trvať niekoľko minút. Niektoré
vysielače nevysielajú správny časový
signál. V takýchto prípadoch
odporúčame, aby ste automatickú
synchronizáciu času vypli.
Ak chcete aktivovať alebo
deaktivovať Synchronizácia času
RDS , stlačte tlačidlá na obrazovke
Zap. alebo Vyp..
Napájacie zásuvky
12 voltová napájacia zásuvka sa
nachádza v stredovej konzole.
Neprekračujte maximálnu spotrebu
energie 120 wattov.
Ak je zapaľovanie vypnuté, napájacia zásuvka je neaktívna. Napájacia
zásuvka sa deaktivuje aj keď je
napätie v akumulátore vozidla nízke.
Pripojené elektrické príslušenstvo
musí spĺňať požiadavky
elektromagnetickej kompatibility
uvedenej v DIN VDE 40 839.
Nepripojujte žiadne príslušenstvo,
ktoré dodáva elektrický prúd, napr.
nabíjačky alebo akumulátory.
Použitím nevhodnej prípojky môže
dôjsť k poškodeniu zásuvky.
Systém Stop-Štart 3 135.
Zapaľovač cigariet
Zapaľovač cigariet je v prednej
stredovej konzole.
Prístroje a ovládacie prvky91SvietiPedál spojky je potrebné stlačiť, abysa motor naštartoval v režime
Autostop. Systém Stop-Štart 3 135.
Bliká Pedál spojky je potrebné stlačiť, pre
hlavné naštartovanie motora 3 17,
3 134.
Pri niektorých verziách sa správa použitia pedálu zobrazí na
informačnom displeji vodiča 3 101.
Antilock brake system (ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.Systém ABS 3 143.
Radenie nahor [ svieti zelenou farbou ako kontrolka
alebo sa zobrazuje ako symbol v
informačnom centre vodiča na displeji
vyššej úrovne, keď sa odporúča
zaradiť vyšší prevodový stupeň z
dôvodu úspory paliva.
Informačná ponuka režimu Eco
Na informačnom centre vodiča sa zobrazí indikácia preradenia
rýchlostného stupňa ako celá
stránka.
Jazdný asistent EcoFlex 3 94.
Posilňovač riadenia
c svieti žlto.
Svieti, ak nie je posilňovač aktívny Porucha v systéme posilňovača.
Obráťte sa na servis.
Súčasné rozsvietenie c a b
Systém posilňovača riadenia sa musí nakalibrovať, systémová kalibrácia3 147.Ultrazvukový parkovací
asistent
r svieti žlto.
Porucha v systéme
alebo
Porucha z dôvodu znečistených
snímačov alebo pokrytých snímačov
ľadom alebo snehom
alebo
Rušenie z dôvodu vonkajších zdrojov
ultrazvuku. Hneď, ako je zdroj rušenia odstránený, systém bude pracovať
normálne.
Nechajte príčinu poruchy v systéme
odstrániť v servise.
Ultrazvukový parkovací asistent
3 152.
Elektronické riadenie stability vypnuté
t svieti žlto.
Systém je deaktivovaný.
92Prístroje a ovládacie prvkySystém elektronickéhoriadenia stability a regulácie preklzu
Symbol b svieti alebo bliká žlto.
Bliká
Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Svieti
Porucha v systéme. V informačnom
centre vodiča sa zobrazí výstražné
hlásenie. Môžete pokračovať v jazde. Systém nie je funkčný. Jazdná
stabilita môže však byť zhoršená v
závislosti od stavu povrchu vozovky.
Príčinu poruchy nechajte odstrániť v servise.
Systém elektronického riadenia
stability 3 146, systém regulácie
preklzu 3 145.Systém sledovania tlaku
vzduchu v pneumatikách
Symbol w svieti alebo bliká žlto.
Svieti
Strata tlaku vzduchu v pneumatikách.
Okamžite sa zastavte a skontrolujte
tlak vzduchu v pneumatike.
Bliká Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60 – 90 sekundách začne
kontrolka trvalo svietiť. Obráťte sa na servis.
Systém sledovania tlaku vzduchu v
pneumatikách 3 194.
Tlak motorového oleja
I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.Ak sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite spojku.
2. Zaraďte neutrál.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu.
Posilňovač bŕzd bude fungovať aj
pri aktivovanej funkcii Autostop.
Prístroje a ovládacie prvky103súčasťou balíčka literatúry v príručnej
schránke. Pre ďalšiu pomoc sa
obráťte na odborný servis.
Systém zobrazí správy týkajúce sa
nasledujúcich tém:
● Hladiny kvapalín
● Poplašný systém proti odcudzeniu
● Brzdy
● Podvozkové systémy
● Tempomat, obmedzovač rýchlosti
● Systémy parkovacieho asistenta
● Osvetlenie, výmena žiarovky
● Systém stieračov a ostrekovačov
● Dvere, okná
● Rádiový diaľkový ovládač
● Bezpečnostné pásy
● Systémy airbagov
● Motor a prevodovka
● Tlak vzduchu v pneumatikách
● Akumulátor vozidlaSprávy vozidla na farebnom
informačnom displeji
Niektoré dôležité správy sa objavujú
aj na farebnom informačnom displeji.
Niektoré správy sa objavia len na
niekoľko sekúnd.
Výstražné zvonkohry
Pri štartovaní motora alebo počas jazdy
Naraz bude znieť iba jedna výstražná
zvonkohra.
Výstražný signál nezapnutých
bezpečnostných pásov má prednosť
pred akýmkoľvek iným výstražnym
signálom.
● Ak nie je zapnutý bezpečnostný pás.
● Ak počas rozjazdu vozidla nie sú
úplne zatvorené dvere alebo
dvere batožinového priestoru.
● Ak sa prekročí určitá rýchlosť so zatiahnutou parkovacou brzdou.
● Ak sa prekročí naprogramovaná rýchlosť.● Ak sa v informačnom centrevodiča alebo na informačnom
displeji zobrazí výstražné
hlásenie.
● Ak parkovací asistent objaví nejaký objekt.
● Ak je zaradený spätný chod a zadný nosič je vytiahnutý.
Ak vozidlo stojí alebo dvere
vodiča sú otvorené
● So zapnutým vonkajším osvetlením.
Počas aktivovanej funkcie
Autostop
● Ak sú otvorené dvere na strane vodiča.
Napätie akumulátora Displej strednej úrovne
Keď sa zníži napätie akumulátora
vozidla, v informačnom centre vodiča sa objaví výstražný kód 174.
Displej vyššej úrovne
