6–41
Entretien
Entretien réalisable par le propriétaire
Les conditions suivantes indiquent que la
pile est déchargée:
 


 Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-33 ),
les messages s'affi chent sur le tableau de
bord).
 


 Le système ne fonctionne pas et
le témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
 


 La plage de fonctionnement du système
est réduite.

Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé
auxiliaire.

Bouton
2. Insérer en tournant un tournevis à tête
plate enroulé de ruban dans le sens
de la fl èche et ouvrir le couvercle
légèrement.

Couvercle

3. Insérer le tournevis à tête plate enroulé
de ruban dans l'espace et le glisser dans
le sens de la fl èche.

Couvercle
Espace

4. Tourner le tournevis dans le sens de la
fl èche et retirer le couvercle.

Couvercle

CX-9_8FD7-FC-16B_Edition3.indb 41CX-9_8FD7-FC-16B_Edition3.indb 412017/02/15 16:20:552017/02/15 16:20:55

7–38
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


(Clignotant)
Voyant du système
de surveillance de
pression des pneus
* Si le système de surveillance de pression des pneus présente une anomalie, le voyant de
pression des pneus clignote pendant environ 1 minute lorsque le contacteur est placé sur
ON, puis il continue à s'allumer. Faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou
si l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter
de manœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou
si l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le
véhicule à hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du
véhicule peut être aff ecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un
endroit sûr où l'on peut vérifi er visuellement l'état du pneu, et déterminer s'il y a encore
assez d'air pour pouvoir se rendre à un endroit où l'on pourra faire regonfl er le pneu
et revérifi er le système, chez un concessionnaire agréé Mazda ou dans un atelier de
réparation de pneus.

Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé.
Corriger tout problème dès que possible avant qu'il ne se transforme en une situation
dangereuse qui peut causer la défaillance d'un pneu et un accident grave.


(Ambre)
Indication
d'avertissement
KEY
* “Défaillance du système sans clé” s'affi che
Ce message s'affi che lorsque le système avancé d'ouverture à télécommande & du bouton
de démarrage du moteur a un problème.
S'adresser à un concessionnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre)
clignote, il se peut que le moteur ne démarre pas. S'il n‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide de la méthode d'urgence pour démarrer le moteur
et faire inspecter le véhicule par un concessionnaire agréé Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10 .
“Couper le contact” s'affi che
Ce message s'affi che lorsque la portière du conducteur est ouverte sans avoir éteint
l'allumage.
“Clé non détectée” s'affi che
Ce message s'affi che lorsque l'une des opérations suivantes est effectuée avec la
télécommande hors de portée opérationnelle ou placée dans des zones à l'intérieur de la
cabine où il est diffi cile qu'elle soit détectée.

Le bouton de démarrage du moteur est enfoncé avec l'allumage éteint

Le contacteur est activé

Toutes les portières sont fermées sans coupure du contact
CX-9_8FD7-FC-16B_Edition3.indb 38CX-9_8FD7-FC-16B_Edition3.indb 382017/02/15 16:21:122017/02/15 16:21:12

7–39
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence


(Rouge)
(S'allume)
Voyant KEY
* En cas d'anomalie dans le système d'ouverture à télécommande, il s'allume en continu.
ATTENTION
Si le témoin d'avertissement de la clé s'allume ou si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut que le moteur ne démarre pas. S'il n‘est pas
possible de démarrer le moteur, tenter de le démarrer à l'aide de la méthode d'urgence
pour démarrer le moteur et faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10 .


(Ambre)
Voyant du système
de commande
des feux de route
(HBC)
* Si l'éclairage reste allumé, il est possible que le système soit défectueux. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si la zone du pare-brise en face de la caméra de détection avant (FSC) est embuée ou
obstruée, le voyant s'allume temporairement. Si l'éclairage reste allumé, il est possible que
le système soit défectueux.

Indication
d'avertissement/
voyant de
surveillance des
angles morts (BSM)
*
Ce voyant s'allume en cas de dysfonctionnement de surveillance des angles morts (BSM).
Faire inspecter votre véhicule par un concessionnaire agréé Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant
être détectés par les capteurs radars, il est possible que le fonctionnement du système soit
interrompu. Ceci n'indique toutefois pas une anomalie.


(Ambre)
Indication
d'avertissement
de commande de
croisière radar
Mazda (MRCC)
* Le message “Défaillance système capteur de radar avant” s'affi che en cas de
dysfonctionnement du système lorsque la Commande de croisière radar Mazda (MRCC) est
activée. Faire inspecter votre véhicule par un concessionnaire agréé Mazda.

(Ambre)
Indication
d'avertissement des
systèmes d'assistance
au maintien de
trajectoire (LAS)
et de suivi de voie
(LDWS)
*
Le message est affi ché quand le système détecte un dysfonctionnement. Faire inspecter
votre véhicule par un concessionnaire agréé Mazda.
Le système ne fonctionne pas lorsque le message d'avertissement est affi ché.
ATTENTION

Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule. Si de tels pneus
inappropriés sont utilisés, le système risque de ne pas fonctionner normalement.

Lorsqu'une roue de secours d'urgence est utilisée, il est possible que le système ne
fonctionne pas normalement.


Voyant LED des
phares Ce voyant s'allume s'il y a une anomalie dans les phares LED. Faire inspecter votre véhicule
par un concessionnaire agréé Mazda.

CX-9_8FD7-FC-16B_Edition3.indb 39CX-9_8FD7-FC-16B_Edition3.indb 392017/02/15 16:21:122017/02/15 16:21:12

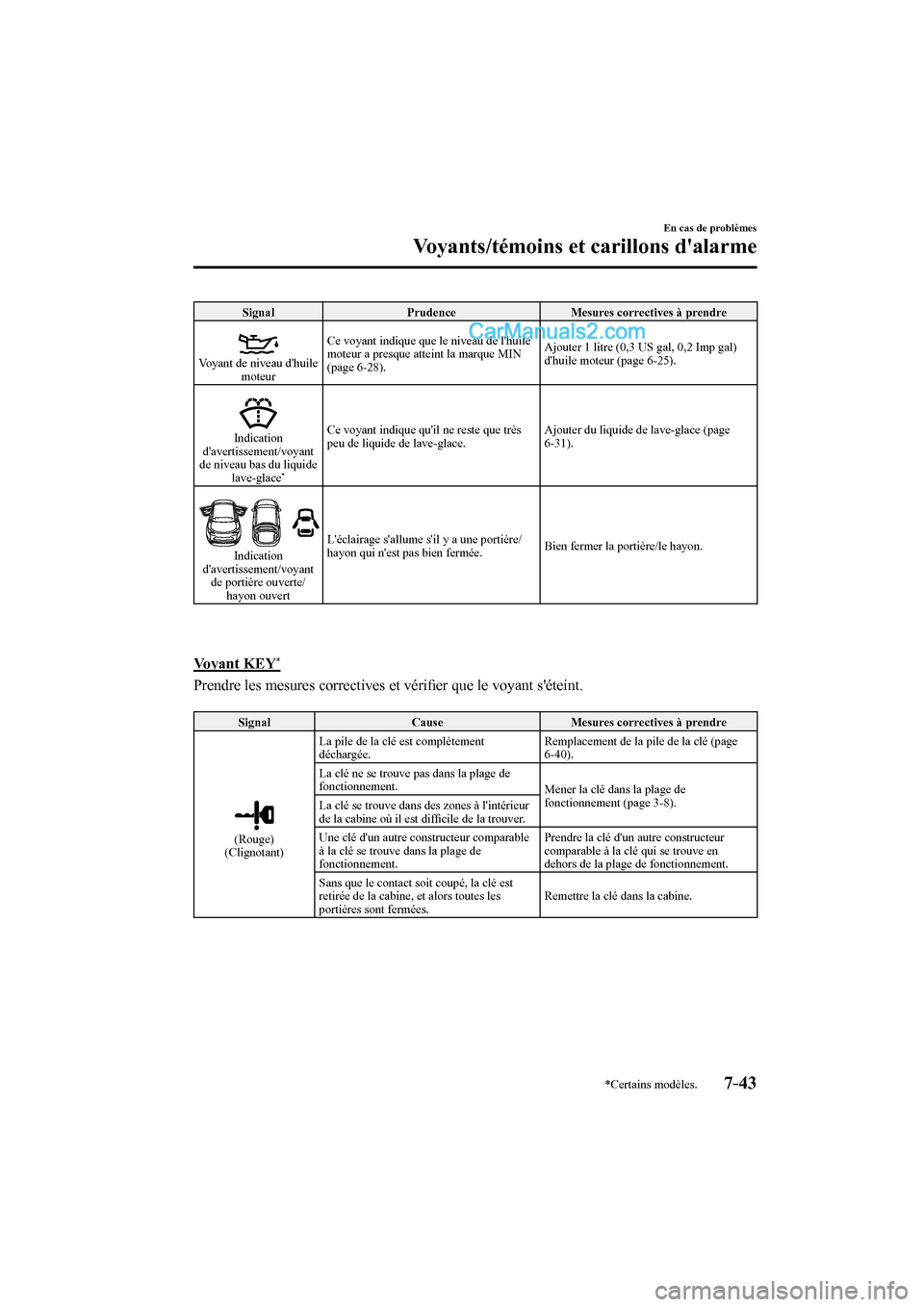

7–43
En cas de problèmes
Voyants/témoins et carillons d'alarme
*Certains modèles.
Signal Prudence Mesures correctives à prendre


Voyant de niveau d'huile
moteur Ce voyant indique que le niveau de l'huile
moteur a presque atteint la marque MIN
(page 6-28 ). Ajouter 1 litre (0,3 US gal, 0,2 Imp gal)
d'huile moteur (page 6-25 ).


Indication
d'avertissement/voyant
de niveau bas du liquide
lave-glace
* Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du liquide de lave-glace (page
6-31 ).


Indication
d'avertissement/voyant
de portière ouverte/
hayon ouvert L'éclairage s'allume s'il y a une portière/
hayon qui n'est pas bien fermée. Bien fermer la portière/le hayon.


Voyant KEY
*
Prendre les mesures correctives et vérifi er que le voyant s'éteint.

Signal Cause Mesures correctives à prendre


(Rouge)
(Clignotant) La pile de la clé est complètement
déchargée. Remplacement de la pile de la clé (page
6-40 ).
La clé ne se trouve pas dans la plage de
fonctionnement.
Mener la clé dans la plage de
fonctionnement (page 3-8 ).
La clé se trouve dans des zones à l'intérieur
de la cabine où il est diffi cile de la trouver.
Une clé d'un autre constructeur comparable
à la clé se trouve dans la plage de
fonctionnement. Prendre la clé d'un autre constructeur
comparable à la clé qui se trouve en
dehors de la plage de fonctionnement.
Sans que le contact soit coupé, la clé est
retirée de la cabine, et alors toutes les
portières sont fermées. Remettre la clé dans la cabine.

CX-9_8FD7-FC-16B_Edition3.indb 43CX-9_8FD7-FC-16B_Edition3.indb 432017/02/15 16:21:132017/02/15 16:21:13

7–49
En cas de problèmes
Voyants/témoins et carillons d'alarme
Avertisseur sonore du contanteur
non coupé (STOP)
Si la portière du conducteur est ouverte
alors que le contacteur est sur ACC,
un bip continu retentit dans l'habitacle
pour avertir le conducteur que le
contacteur n'est pas OFF (STOP). Dans
cette situation, le système d'ouverture à
télécommande ne fonctionne pas, il est
impossible de verrouiller le véhicule et la
batterie se décharge.
Avertisseur sonore de la clé retirée
du véhicule
Véhicules avec fonction avancée à
télécommande
Si la clé est sortie du véhicule alors que
le contacteur n'est pas OFF et que toutes
les portes sont fermées, un bip retentit
à 6 reprises à l'extérieur du véhicule, un
autre bip retentit à 6 reprises à l'intérieur
du véhicule, et le voyant KEY (rouge)
clignote en continu sur le tableau de
bord pour avertir le conducteur que le
contacteur n'a pas été OFF.
Véhicules sans fonction avancée à
télécommande
Si la clé est sortie du véhicule alors
que le contacteur n'est pas OFF et que
toutes les portières sont fermées, un bip
retentit à 6 reprises dans l'habitacle, et le
voyant KEY (rouge) dans le tableau de
bord s'allume en continu pour avertir le
conducteur que le contacteur n'a pas été
OFF.
REMARQUE
Comme la clé utilise des ondes radio
de faible intensité, l'alerte Clé retirée
du véhicule peut être activée si la clé
est transportée en même temps qu'un
objet métallique ou si elle se trouve dans
une zone où la réception du signal est
mauvaise.

Avertisseur sonore Interrupteur de
commande inutilisable (avec la
fonction avancée à télécommande)
Si l'interrupteur de commande est pressé
alors qu'une portière est ouverte ou
entrouverte, ou que le contact n'a pas été
OFF alors que la clé est transportée, un
bip retentit à l'extérieur pendant environ
2 secondes pour avertir le conducteur que
les portières ou le hayon ne peuvent pas
être verrouillés.
Avertisseur sonore de clé laissée
dans le compartiment à bagages
(avec la fonction avancée à
télécommande)
Si la clé est laissée dans le compartiment
à bagages alors que toutes les portières
sont verrouillées et que le hayon est
fermé, un bip sonore retentit à l'extérieur
pendant environ 10 secondes pour avertir
le conducteur que la clé se trouve dans
le compartiment à bagages. Dans ce cas,
retirer la clé en appuyant sur le système
d'ouverture électrique du hayon pour
ouvrir celui-ci. Il est possible que la clé
retirée du compartiment à bagages ne
fonctionne pas, ses fonctions ayant pu être
temporairement suspendues. Pour rétablir
le fonctionnement normal de la clé, suivre
la procédure applicable (page 3-9 ).
