Signal Advarsel
Feilindikator for servosty-
ring*
Meldingen vises hvis den elektriske servostyringen har en funksjonsfeil.
Hvis meldingen vises, må du stanse bilen på et trygt sted og ikke bruke rattet. Det er ikke noe
problem hvis meldingen på displayet blir borte etter en stund. Kontakt et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, hvis meldingen vises kontinuerlig.
MERKNAD
•Hvis meldingen vises, vil servostyringen ikke fungere som den skal. Hvis dette skjer, kan
rattet fremdeles brukes, men det kan føles tyngre enn normalt, eller rattet vil kanskje vi-
brere ved svinging.
•Gjentatt rykking i rattet mot venstre og høyre mens bilen er stanset eller beveger seg vel-
dig sakte vil føre til at servostyringsystemet går til beskyttelsesmodus, noe som vil gjøre
styringen tung. Det indikerer imidlertid ikke et problem. Hvis dette skjer, skal du parkere
bilen på et trygt sted og vente i flere minutter til systemet går tilbake til normal modus.
Indikatorlampe for feil ved
servostyringen*
Lampen tennes/blinker hvis den elektriske servostyringen har en funksjonsfeil.
Hvis lampen tennes/blinker, må du stanse bilen på et trygt sted og ikke bruke rattet. Det er ikke
noe problem hvis lampene slukker etter en stund. Kontakt et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted, hvis lampen lyser/blinker kontinuerlig.
MERKNAD
•Hvis indikatorlampen tennes/blinker, vil servostyringen ikke fungere som den skal. Rattet
kan fremdeles brukes hvis dette skjer, men det kan føles tyngre enn normalt, eller rattet vil
kanskje vibrere ved svinging.
•Gjentatt rykking i rattet mot venstre og høyre mens bilen er stanset eller beveger seg vel-
dig sakte vil føre til at servostyringsystemet går til beskyttelsesmodus, noe som vil gjøre
styringen tung. Det indikerer imidlertid ikke et problem. Hvis dette skjer, skal du parkere
bilen på et trygt sted og vente i flere minutter til systemet går tilbake til normal modus.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-36*Noen modeller.

Signal Advarsel
Hovedvarselindika-
tor/-varsellampeType A instrumentpanel
Hovedvarsel-
lampe
Hovedvarselin-
dikator
Feil ved
kjøretøysystemet
(Hovedvarselindikator)
Vises når det er nødvendig å varsle om funksjonsfeil i systemet.
Kontroller meldingen som vises på displayet og be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
(Hovedvarsellampe)
Hovedvarsellampen vises når det oppstår en varselmelding.
Dette indikerer at det er en funksjonsfeil i bilsystemet. Kontroller meldingen som vises på displayet
og be om råd fra et verksted, vi anbefaler et autorisert Mazda-verksted.
Du finner detaljer i forklaringen av varsel-/indikatorlampene, i delen om varsel-/indikatorlamper,
som tilsvarer symbolet i øvre del av displayet.
Hvis en melding ikke vises i displayet, må du bruke INFO-bryteren til å vise skjermbildet "War-
ning" (advarsel).
Se Melding vist på multiinformasjonsdisplayet og INFO-bryter på side 4-33.
Type B instrumentpanel
Lampen lyser kontinuerlig hvis ett av følgende inntreffer. Be om råd fra et verksted, vi anbefaler et
autorisert Mazda-verksted.
•Det er en funksjonsfeil i batteristyringssystemet.•Det er en svikt i bremsebryteren.•(SKYACTIV-D 2.2)
•Det er en funksjonsfeil i motorens hydraulikkstyring.•Det er en funksjonsfeil i motorens registerkjede.•Det er en funksjonsfeil i varmeviften.
Varsellampe for elek-
trisk parkeringsbremsVarsellampen tennes hvis det er noe feil ved systemet. Få bilen undersøkt på et verksted, vi anbefa-
ler et autorisert Mazda-verksted.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-38

Signal Advarsel Tiltak
Varsellampe for smart bremse-
støtte / smart bremsestøtte for by-
kjøring (SBS/SCBS)
*
Lampen tennes hvis frontruten eller radar-
sensoren er skitne eller hvis det er funk-
sjonsfeil i systemet.Bekreft grunnen til at varsellampen tennes
på midtdisplayet.
Hvis grunnen til at varsellampen lyser er
fordi frontruten er skitten, må du rengjøre
frontruten.
Hvis varsellampen tennes på grunn av en
skitten radarsensor, må du rengjøre emble-
met foran på bilen.
Når det gjelder enhver annen årsak, må du
få bilen undersøkt på et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
Varselindikator/varsellampe for
lite drivstoffLampen tennes når det er ca. 9,0 l igjen på
drivstofftanken.
MERKNAD
Tidspunktet for tenning av lampen kan
variere fordi drivstoffet inne i tanken
flytter seg med kjøreforholdene og bi-
lens stilling.Fyll drivstoff.
Varsellampe for 120km/t*
Varsellampen for 120 km/t tennes når bilens
hastighet overskrider 120 km/t.Reduser bilhastigheten.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-46*Noen modeller.

Melding vises på multiinformasjonsdisplayet
Hvis det er et varsel fra bilen, vises en melding på multiinformasjonsdisplayet. Kontroller
informasjonen og ta nødvendige tiltak.

Trykk inn
bremsepedalen
for å kople ut
parkeringsbremsen
(Displayeksempel)
Hvis varsellampen tennes/blinker samtidig eller hvis det vises et symbol på skjermen, må du
sjekke informasjonen angående varsellampen eller symbolet. (side 4-46)
Vise Innhold Tiltak
Sett girspaken
på ”P”Vises når det trykker på startknappen mens
girspaken ikke står på P.Sett girspaken i P.
Motor kvaltVises når et sikkerhetsbelte ikke er festet og
førerdøren åpne mens i-stop-funksjonen er i
bruk.Trykk på startknappen for å starte motoren.
For biler med automatgir må du flytte girspa-
ken til P-stillingen før du starter motoren.)
Trykk inn
bremsepedalen for
å starte motorenVises når startknappen trykkes uten at brem-
sepedalen er trykket inn.Trykk på bremsepedalen og trykk på start-
knappen.
Trykk inn
clutchpedalen for
å starte motorenVises når startknappen trykkes uten at clutch-
pedalen er trykket inn.Trykk på clutchpedalen og trykk på start-
knappen.
Ratt låstVises når rattet er låst. Frigjør rattlåsen.
Trykk inn
bremsepedalen
for å kople ut
parkeringsbremsenVises når bryteren for den elektriske parke-
ringsbremsen brukes uten at bremsepedalen
er trykket inn.Trykk på bremsepedalen og bruk bryteren for
den elektriske parkeringsbremsen.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-49

Melding vist på displayet
Hvis det vises en melding på midtdisplayet (Type C / Type D-stereoanlegg), må du (rolig) ta
aktuelle tiltak i henhold til den viste meldingen.

(Displayeksempel)
Svikt i ladesystem.
Stans bilen med en gang på et trygt sted.Varselveiledning
OK
ttStans bilen umiddelbart på et trygt sted
Hvis følgende meldinger vises på midtdisplayet (Type C / Type D-stereoanlegg), kan det
være en funksjonsfeil i et av bilens systemer. Stans bilen på et trygt sted og kontakt et
autorisert Mazda-verksted.
Vise Indikert tilstand
Varselveiledning
Motorens kjølevæsketemperatur
høy. Stans bilen med en gang
på et trygt sted.
OK
Vises hvis motorens kjølevæsketemperatur har økt for mye.
Varselveiledning
Svikt i ladesystem. Stans bilen med
en gang på et trygt sted.
OKVises hvis ladesystemet har en funksjonsfeil.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-50

tSørg for at meldingen ikke lenger vises
Vises i følgende tilfeller:
Vise Indikert tilstand / Tiltak
i-ELOOP lader. Når motoren er i gang
må du kontrollere at ladingen er fullført
og at varselindikatoren er slukket.
OK
Varselveiledningi-ELOOP
Vises hvis i-ELOOP trenger lading. La motoren gå på tomgang og vent til mel-
dingen blir borte.
MERKNAD
•Hvis bilen kjøres mens meldingen vises, høres en pipetone.•Hvis du dreier rattet mens meldingen vises, vil det føles tyngre enn
normalt, men dette indikerer ikke en feil. Styrefunksjonen vil gå tilbake til
normalt etter at meldingen er blitt borte.
ttBekreft innholdet på displayet
Vises i følgende tilfeller:
Vise Indikert tilstand / Tiltak
OK
Temperaturadvarsel
Displayet er for varmt. Skjermytelsen
kan bli redusert inntil den kjøles ned.Følgende melding vises når temperaturen rundt midtdisplayet er høy.
Det anbefales å senke temperaturen i kupeen eller temperaturen rundt mididi-
splayet ved å skjerme det fra direkte sollys.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-51

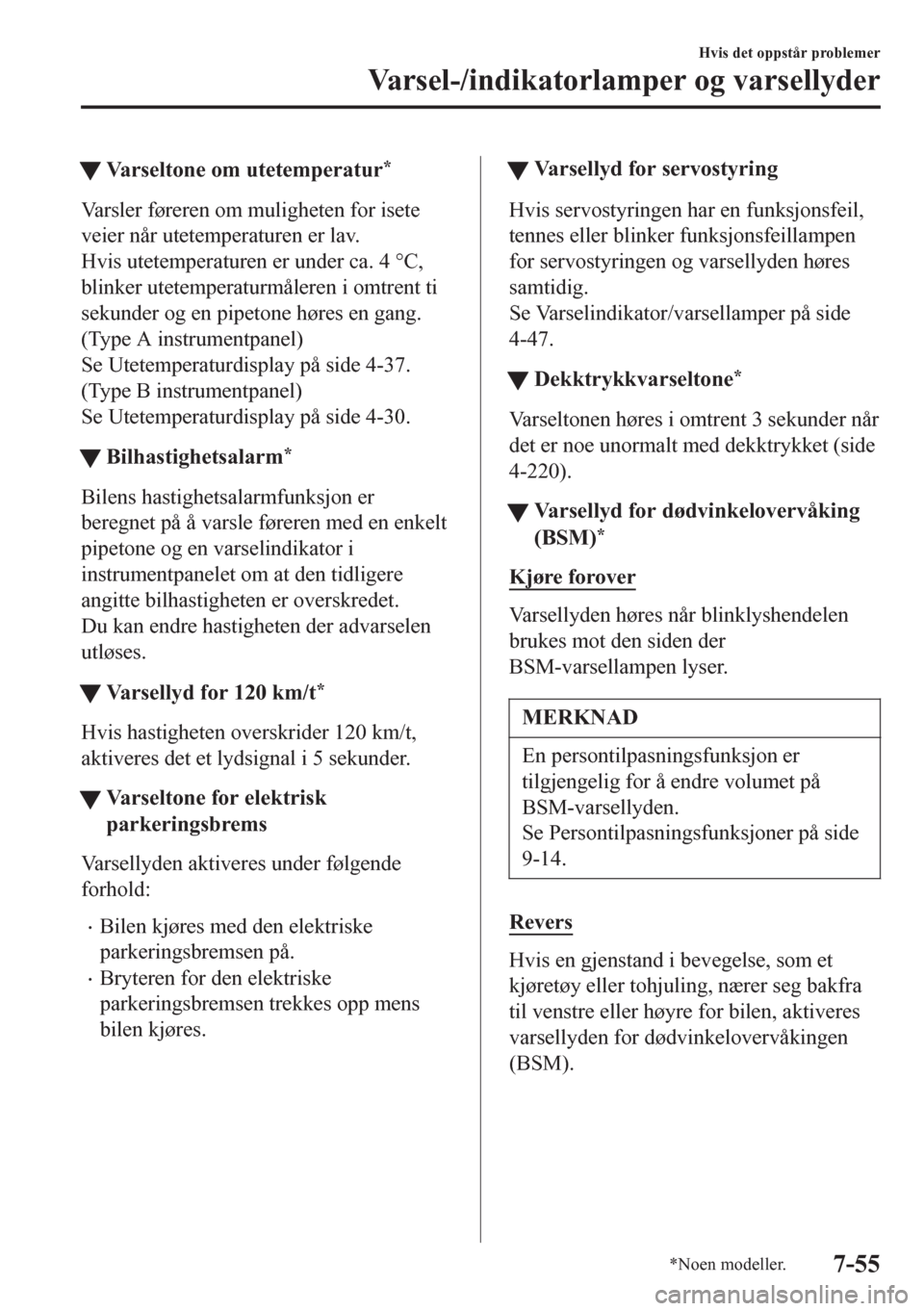

tVarseltone om utetemperatur*
Varsler føreren om muligheten for isete
veier når utetemperaturen er lav.
Hvis utetemperaturen er under ca. 4 °C,
blinker utetemperaturmåleren i omtrent ti
sekunder og en pipetone høres en gang.
(Type A instrumentpanel)
Se Utetemperaturdisplay på side 4-37.
(Type B instrumentpanel)
Se Utetemperaturdisplay på side 4-30.
tBilhastighetsalarm*
Bilens hastighetsalarmfunksjon er
beregnet på å varsle føreren med en enkelt
pipetone og en varselindikator i
instrumentpanelet om at den tidligere
angitte bilhastigheten er overskredet.
Du kan endre hastigheten der advarselen
utløses.
tVarsellyd for 120 km/t*
Hvis hastigheten overskrider 120 km/t,
aktiveres det et lydsignal i 5 sekunder.
tVarseltone for elektrisk
parkeringsbrems
Varsellyden aktiveres under følgende
forhold:
•Bilen kjøres med den elektriske
parkeringsbremsen på.
•Bryteren for den elektriske
parkeringsbremsen trekkes opp mens
bilen kjøres.
tVarsellyd for servostyring
Hvis servostyringen har en funksjonsfeil,
tennes eller blinker funksjonsfeillampen
for servostyringen og varsellyden høres
samtidig.
Se Varselindikator/varsellamper på side
4-47.
tDekktrykkvarseltone*
Varseltonen høres i omtrent 3 sekunder når
det er noe unormalt med dekktrykket (side
4-220).
tVarsellyd for dødvinkelovervåking
(BSM)
*
Kjøre forover
Varsellyden høres når blinklyshendelen
brukes mot den siden der
BSM-varsellampen lyser.
MERKNAD
En persontilpasningsfunksjon er
tilgjengelig for å endre volumet på
BSM-varsellyden.
Se Persontilpasningsfunksjoner på side
9-14.
Revers
Hvis en gjenstand i bevegelse, som et
kjøretøy eller tohjuling, nærer seg bakfra
til venstre eller høyre for bilen, aktiveres
varsellyden for dødvinkelovervåkingen
(BSM).
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-55

tSystemadvarsler for Mazda Radar
Cruise Control (MRCC)
*
Systemadvarsler for Mazda Radar Cruise
Control (MRCC) varsler føreren om
systemsvikt og advarsler om bruk etter
behov.
Kontroller på grunnlag av pipetonen.
Forsiktighetsvarsler Hva skal kontrolleres
Pipetonen lyder 1 gang
mens Mazda Radar Cruise
Control (MRCC) er i brukBilens hastighet er under 25
km/t og Mazda Radar Crui-
se Control (MRCC)-syste-
met er blitt koplet ut.
(Europeiske modeller)
Pipetonen høres 5 ganger
under kjøring
(Bortsett fra europeiske
modeller)
Pipetonen høres fortsatt
mens bilen kjøres.Avstanden mellom din bil
og kjøretøyet foran er for
kort. Bekreft at omgivelse-
ne gjør det trygt og reduser
bilhastigheten.
Når Mazda Radar Cruise
Control (MRCC) er i bruk,
lyder varsellyden og mul-
tiinformasjonsdisplayet vi-
ser et problem med Mazda
Radar Cruise Control
(MRCC)-systemet.Det kan indikere en funk-
sjonsfeil i systemet. Få bi-
len undersøkt på et verk-
sted, vi anbefaler et autori-
sert Mazda-verksted.
tVarsellyd når kjørefilen forlates*
Det høres en varseltone hvis systemet er aktivert
og det bestemmer at bilen kan avvike fra filen.
MERKNAD
•Volumet på varsellyden for
kjørefeltstøtte (LAS) og varsel om
kjørefeltavvik (LDWS) kan endres.
Se Persontilpasningsfunksjoner på
side 9-14.
•Typen varsellyd for kjørefeltstøtte
(LAS) og varsel om kjørefeltavvik
(LDWS) kan endres.
Se Persontilpasningsfunksjoner på side
9-14.
tHastighetsadvarsel*
Hvis bilens hastighet overstiger
fartsgrensen på skiltet som vises på det
aktive kjøredisplayet, aktiveres
varsellyden og området rundt
fartsgrenseskiltet som vises på det aktive
kjøredisplayet blinker gult 3 ganger, og
hvis bilens hastighet fortsetter å være
høyere enn grensen som står på det viste
skiltet, slutter indikasjonen å blinke og
lyser kontinuerlig.
tVarsellyd for fartssperre*
Hvis bilen overskrider den innstilte
hastigheten med omtrent 3 km/t eller mer,
lyder en varseltone kontinuerlig.
Varsellyden høres inntil bilhastigheten
reduseres til den angitte hastigheten eller
lavere.
tKollisjonsadvarsel*
Hvis det er mulighet for en kollisjon med
et forankjørende kjøretøy eller en hindring
bak bilen, blinker varsellampen i
instrumentpanelet samtidig som det vises
en varselmelding på
multiinformasjonsdisplayet eller det aktive
kjøredisplayet, og det høres en støtvis
varsellyd.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-56*Noen modeller.
