2016 Hyundai Mighty ABS

4-34
편의 장치
▶인포메이션 화면
모드 선택() 버튼으로 인포메이션 항목을 선택
한 후에 이동 버튼(▼)을 이용하여 선택하고자
하는 곳에 두고 항목선택버튼()을 누르십시오.
인포메이션 화면에서는:
1. 서비스 항목: 서비스 알림, 서비스 알림 꺼짐
을 설정할수 있습니다. 서비스 알림은 엔진오
일 필터, 연료필터, 트랜스미션 오일필터, 에
어클리너 필터, 사용자 항목의 교환주기를 설
정할 수 있습니다.
2. 주행정보 항목: 평균속도, 주행시간, 총 연료
소비량, 총 공회전시간을 확인할 수 있습니다.
3. 고장진단 항목: ENGINE, ABS/ESC,
CLUSTER, LDWS의 고장진단 항목을 확인
할 수 있습니다.
▶사용자 설정 화면
모드 선택() 버튼으로 사용자 설정 항목을 선
택한 다음 이동 버튼(▼)을 이용하여 선택하고자
하는 곳에 두고 항목선택버튼()을 누르십시오.
사용자 설정 화면에서는:
1. 음원 항목: OFF~3단계까지 설정이 가능합니다.
2. 계기판 항목: 단위설정, 평균연비설정, 현재
시각 설정, 알람 시각 설정 및 ON/OFF가 가
능합니다.
3. 정비주기 설정항목: 엔진오일필터, 연료필터,
트랜스미션 오일필터, 에어클리너 필터, 사용
자 항목의 설정 및 ON/OFF가 가능합니다.
OQT045111OQT045111OQT045112OQT045112

4-38
편의 장치
▶ Anti-Lock Brake
System(ABS) 경고등
시동을 「ON」하면 약 수초간 점등되었다가 소등됩
니다.
수초후에도 계속 경고등이 점등되면 ABS장치
에 이상이 발생한 것이므로 가까운 자사 직영 서
비스센터 또는 블루핸즈에 점검 및 정비를 의뢰
하십시오.
▶주행중에 ABS 경고등이 점등되었을 때는
(1) 안전한 장소에 차를 세우고 엔진을 정지 시킵
니다.
(2) 다시 엔진을 시동하여 경고등이 점등되었다
가 수초 후 소등되면 이상이 없습니다.
경고등이 소등되지 않는 경우 또는 주행 후 다시
경고등이 점등되는 경우에는 ABS 장치의 고장
이므로 자사직영 서비스센터 또는 블루핸즈에서
점검 및 정비를 받으십시오.
OQT055005OQT055005
▶ 브레이크 고장 경고등
브레이크 고장 경고등은 브레이크 액 부족 또는 브
레이크 장치에 고장이 발생하면 점등됩니다. 경고
등이 점등되면 우선 브레이크 및 클러치 액 탱크를
확인하십시오. 브레이크 및 클러치 액 탱크에 브레
이크 액이 충분히 있거나 브레이크 액 보충 후에도
경고등이 소등되지 않으면 즉시 자사 직영 서비스
센터 또는 블루핸즈에서 점검을 받으십시오.
WQT-242WQT-242WQT-238WQT-238
주 의
주행 전에 경고등이 꺼졌는지 확인 하십시오.
브레이크액이 부족할 때는 브레이크가 제
대로 작동되지 않을 우려가 있으므로 그대
로 주행해서는 안됩니다.
경 고

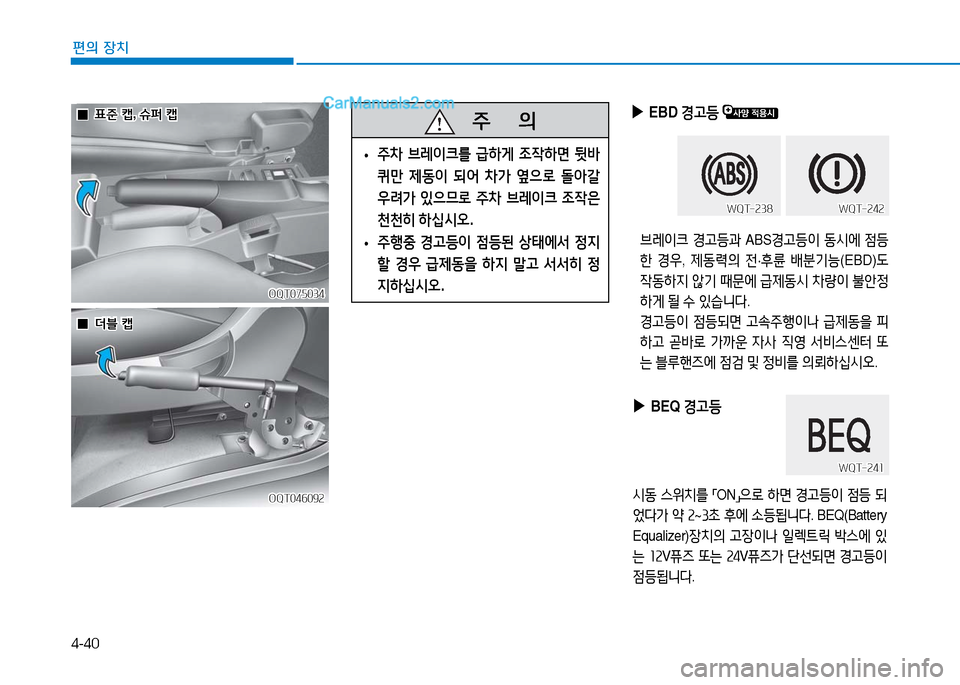

4-40
편의 장치
OQT075034OQT075034
OQT046092OQT046092
▶ EBD 경고등
브레이크 경고등과 ABS경고등이 동시에 점등
한 경우, 제동력의 전·후륜 배분기능(EBD)도
작동하지 않기 때문에 급제동시 차량이 불안정
하게 될 수 있습니다.
경고등이 점등되면 고속주행이나 급제동을 피
하고 곧바로 가까운 자사 직영 서비스센터 또
는 블루핸즈에 점검 및 정비를 의뢰하십시오.
WQT-238WQT-238WQT-242WQT-242
▶ BEQ 경고등
시동 스위치를 「ON」으로 하면 경고등이 점등 되
었다가 약 2~3초 후에 소등됩니다. B E Q ( B a t t e r y
Equalizer)장치의 고장이나 일렉트릭 박스에 있
는 12V퓨즈 또는 24V퓨즈가 단선되면 경고등이
점등됩니다.
WQT-241WQT-241
주 의
• 주차 브레이크를 급하게 조작하면 뒷바
퀴만 제동이 되어 차가 옆으로 돌아갈
우려가 있으므로 주차 브레이크 조작은
천천히 하십시오.
• 주행중 경고등이 점등된 상태에서 정지
할 경우 급제동을 하지 말고 서서히 정
지하십시오.
00표준 캡, 슈퍼 캡표준 캡, 슈퍼 캡
00더블 캡더블 캡

시동 및 주행
시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
시동 스위치 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
엔진 시동방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
엔진 정지방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-7
엔진 크랭킹 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
변속기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
가속페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
클러치 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
브레이크 페달 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11
주행중의 브레이크 사용법 ...............................................5-11
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
표준형 주차 브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
접이식 주차브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
더블 캡 차량 주차 브레이크 레버 조작방법 . . . . . . . . . . . . . . . . . . . . . .5-13
주차브레이크의 유격 ......................................................5-13
ABS(Anti-Lock Brake System) .........................................5-14
ABS 경고등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
주행중에 ABS 경고등이 점등되었을 때는 .......................5-15
배기 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16
차체 자세 제어 장치(VDC) .................................................5-17
VDC 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
운전자 VDC 작동 정지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
VDC 중지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
VDC OFF(작동 정지) 사용 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
엔진 공회전 (IDLE) 스위치 ................................................5-20
자동 정속 주행 장치(오토 크루즈) ......................................5-20
차선이탈 경보 시스템(LDWS) ...........................................5-22
차선이탈 경보시스템 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-24
언덕길 발진 보조 장치 ........................................................5-25
P. T . O 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-26
듀얼 파워 스위치 ...............................................................5-27
매연 필터 장치(DPF) 수동재생 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-28
안전운전요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
야간운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-29
여름철 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
겨울철 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
안전 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-35
악천후시, 험로에서의 주행 ..............................................5-36
고속도로의 주행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-37
화물적재 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-38
과적 주행시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-38
경제적인 운행 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-39
최고속도 제한장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-40
5

5-14
시동 및 주행
급제동시나 미끄러운 도로에서 브레이크를 밟은
경우에 차륜은 회전하지 못하고 잠기게 됩니다.
이 경우 조향이 불가능하거나 차량이 회전하여
사고를 유발할 수 있습니다. A B S는 이와 같은
경우 차륜이 회전하지 못하고 잠기는 것을 적절
히 제어하여 조향능력을 유지시켜 차체의 안정
성을 향상시켜 줍니다.
보통의 브레이크와 마찬가지로 브레이크 페달을
밟기만 하는 것으로 특별한 조작은 필요하지 않지
만 다음 사항에 주의해 주십시오.
(1) ABS는 운전자의 브레이크 조작을 보조하는
장치입니다. A B S가 작동된 상태에서도 차량
자세의 안정이나 조향 핸들 조정성에는 한계
가 있으므로 과신하지 말고 안전 운전에 유의
해 주십시오.
(2) 모래길이나 눈길등의 도로에서는 ABS 비장
착차에 비해 제동거리가 길게 되는 수가 있으
므로 차간거리를 충분히 유지해 주십시오.
ABS(Anti-Lock Brake System)
주 의
ABS가 작동되면 브레이크 페달에 미약한
떨림 및 진동을 느끼거나 작동음이 들릴 수
있습니다. 이것은 ABS가 정상으로 작동하고
있음을 나타내는 것으로 이상은 아닙니다.
HHR3034HHR3034
주 의
•브레이크가 작동하지 않는 위급상황에서
는 주차 브레이크를 사용할 수 있습니다.
그러나 제동거리는 정상적인 제동거리
보다 더욱 길어집니다.
•접이레버의 적색표시가 보이고, 주차브레
이크 표시등이 점등시는 주차브레이크가
작동상태입니다. 해제하지 않고 주행시
주차브레이크 라이닝 및 드럼이 손상되므
로 반드시 해제 후 주행하여 주십시오.
•출발하기 전에 주차 브레이크를 완전히
해제하고 계기판 내에 브레이크 경고등
이 소등되었는지 확인 하십시오.
•주차 브레이크를 완전히 해제하였는데
도 주차 브레이크 경고등이 켜져 있으면
브레이크 장치에 고장이 발생한 것이므
로 자사 직영 서비스센터 또는 블루핸즈
에 점검 및 정비를 받으십시오.
•주차 브레이크를 작동시킨 상태에서 운
행하면 주차 브레이크 과열, 주차 브레이
크 패드의 과도한 마모의 원인이 될 수 있
습니다.

5-15
시동 및 주행
5 0ABS 경고등
정상인 경우는 엔진 시동 스위치를 「ON」으로
하면 점등되고 약 3초후에 소등됩니다. 점등된
상태가 지속되거나 브레이크액 부족 경고등
()/ABS경고등()이 지속적으로 작동
될 경우에는 유압계통의 심각한 고장일 수 있
으므로 가까운 자사 직영 서비스센터 또는 블
루핸즈에 연락한 후 안내를 받으십시오.
HXGS269AHXGS269A
0주행중에 ABS 경고등이 점등되었을 때는
(1) 안전한 장소에 차를 정지시키고 나서 엔진
시동을 끕니다. 다시 엔진 시동을 걸어 점
등 되었다가 약 3초후 경고등이 소등되면
이상이 아닙니다.
엔진 시동을 건 후에도 점등되지 않는 경
우나 3초후 소등되지 않는 경우 또는주행
후 다시 점등될 때는 자사 직영 서비스센
터 또는 블루핸즈에서 점검을 받으십시오.
(2) 부스터 케이블(점프 케이블)에 의해 엔진
시동을 건 후 충전이 불충분한 상태로 차
를 출발시키면 엔진이 불규칙하게 회전이
발생하면서 ABS 경고등이 점등되어 주행
할 수 없는 수가 있습니다.
이것은 배터리 전압 부족에 의한 것으로
ABS의 고장은 아닙니다. 이와 같은 경우
는 공회전으로 배터리를 충분히 충전한 후
주행하십시오.
•안전한 운행을 위해서 ABS 장치에 너
무 의존하지 마십시오. 그리고 다음과
같은 주행에 대해서 ABS장치는 안전을
보장할 수 없습니다.
- 운전미숙, 잘못된 판단 또는 과속이
나 안전거리 미확보 등과 같은 안전
수칙을 지키지 않는 무모한 주행
- 빗길과 같은 수막으로 인한 타이어
와 노면사이의 마찰력이 현저히 감
소되는 상황에서의 고속주행
경 고

5-16
시동 및 주행
배기 브레이크
브레이크에서 고주파 경고음(‘끽’하는 소
리)이 나면 자사 직영 서비스센터 또는 블
루핸즈에 점검을 의뢰하십시오. 그렇지 않
을 경우 브레이크가 작동되지 않아 심각한
사고가 일어날 수도 있습니다.
경 고
주 의
•어느 특정한 조건의 주행이나 날씨에 따
라 브레이크를 처음 밟을 때나 또는 살
짝 밟을 때 끽 소리가 날 수 있습니다. 이
는 정상적인 것으로 브레이크에 문제가
있는 것은 아닙니다.
•브레이크 장치의 수리비용 절감을 위하
여 브레이크 패드가 마모된 상태로 계속
주행하지 마십시오.
•브레이크 패드를 교환할 때는 앞(왼쪽,
오른쪽) 또는 뒤(왼쪽, 오른쪽) 세트로
교환하십시오.
레버를 「ON」으로 하고 가속 및 클러치 페달에서
발을 떼면 배기 브레이크가 작동되며 ()지시
등이 점등됩니다.
이 때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
배기 브레이크를 사용함으로써 다음과 같은 효
과가 있습니다.
•드럼 온도 상승을 억제하여 페이드 현상을 방
지합니다.
• 브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
OQT055007OQT055007
▶브레이크 패드 마모
•드럼 브레이크 경우에는 수시 점검을 통하
여 패드의 마모 상태를 점검합니다.
•디스크 브레이크 경우에는 브레이크 패드
가 마모되어 새로운 패드로 교환할 시기가
되면 브레이크 페달을 밟을 때 브레이크에
서 ‘끽’하는 소리가 나거나 계기판에 브레
이크 패드 마모 경고등이 있는 경우에는 브
레이크 패드 경고등()이 점등됩니다.
이 때는 가까운 자사 직영 서비스센터 또는
블루핸즈에서 브레이크 점검 및 패드 교환을
의뢰하십시오.

5-19
시동 및 주행
5
• 차량검사시 속도계 시험기로 속도를 측정할
때 VDC 작동을 정지시키지 않으면 VDC 기
능이 작동하여 속도의 상승억제가 작용됨
에 따라 속도계가 불량으로 나와 불합격 판
정을 받을 수 있으므로 반드시 「」 버튼을
눌러 VDC 작동을 정지하십시오.
• VDC 작동 가능인 상태에서 「」 버튼을
눌러 VDC 기능이 정지되어도 ABS 및 제
동성능에는 전혀 이상이 없습니다.
0VDC OFF(작동 정지) 사용 방법
•차량 검사 시
차량 검사 시에는 시동 「ON」 상태에서 VDC
작동 정지 버튼 「」 을 눌러 VDC 기능을
완전히 정지시킨 후 차량검사를 실시해 주십
시오. 계기판에 VDC 작동 정지 표시등()
이 점등됩니다. 검사 완료 후에는 VDC 작동
정지 버튼 「」을 다시한번 눌러 VDC 작동
가능 상태가 되도록 하십시오.
•차량 운행 시
일상적인 차량 운행 시에는 가능한 VDC 작
동 가능 상태로 운행하십시오.
주행 중 VDC 작동 가능 상태에서 작동 정지
()상태로 변환시키고자 할 때에는 직선 평
탄로에서 정속 주행을 하며 「」 버튼을 누
르십시오.
특히, VDC 작동 상태( 표시등 점멸)에서
는 절대로 「」 버튼을 누르지 마십시오.
VDC 작동 상태에서 VDC 기능을 정지시키면
갑작스런 차량의 미끄러짐으로 인하여 위험
한 상황이 발생할 수 있고, 경사로 등판 및 선
회주행이 어려울 수 있습니다.
VDC 작동 상태에서는 「」 버튼을 누르
지 마십시오.
미끄러운 노면을 급가속 또는 선회가속 중
에 「」 버튼을 눌러 VDC 기능을 정지시
키면 갑작스런 차량의 미끄러짐으로 인하
여 위험한 상황이 발생할 수 있습니다.
주행 중 VDC 작동 가능 상태에서 작동 정
지 () 상태로 변환시키고자 할 때에는
직선 평탄로에서 정속 주행을 하며 「」
버튼을 누르십시오.
경 고
