Sistema de seguridad del vehículo
32 3
ADVERTENCIA
Para reducir el riesgo de lesiones
graves o mortales:
• Los niños de todas las edades
están más seguros bien sujetos
en el asiento trasero. La
activación de un airbag puede
golpear fuertemente a un niño
que viaje en el asiento del
acompañante y provocar
lesiones graves o mortales.
• Siga siempre las instrucciones
de uso e instalación del
fabricante de sistemas de
sujeción infantil.
• Asegúrese siempre de que la silla
infantil está bien sujeta al coche
y el niño a la silla.
• No lleve nunca un niño sobre el
regazo, ni en brazos, cuando
viaje en coche. Las violentas
fuerzas que acompañan a un
choque arrancarán al niño de sus
brazos y lo arrojarán contra el
vehículo.
(continúa)
(continúa)
• No coloque nunca un cinturón de
seguridad sobre usted y el niño.
En un choque, el cinturón podría
presionar al niño fuertemente
produciéndole lesiones internas
graves.
• No deje nunca niños sin
vigilancia dentro del vehículo, ni
siquiera durante poco tiempo. El
coche se calienta muy rápido y
los niños podrían sufrir lesiones
graves. Incluso los niños muy
pequeños pueden hacer que el
vehículo se mueva
inadvertidamente, quedar
atrapados en las ventanillas o
encerrarse dentro del vehículo.
• No permita que dos niños, ni
otras dos personas, usen el
mismo cinturón de seguridad.
• Los niños tienden a retorcerse y
colocarse inadecuadamente.
Nunca permita que el niño lleve la
bandolera por debajo del brazo o
detrás de la espalda. Coloque y
asegure siempre a los niños
correctamente en el asiento
trasero.
(continúa)(continúa)
• La activación de un airbag puede
causar lesiones graves o
mortales a un niño. Todos los
niños, incluso los demasiado
grandes para los sistemas de
sujeción infantil, deben viajar en
el asiento trasero.

Sistema de seguridad del vehículo
34 3
Por razones de seguridad, le
recomendamos que el sistema de
sujeción del niño se use en el asiento
trasero.
Montaje de un sistema de sujeción
infantil con cinturón de seguridad
abdominal / de bandolera
Para instalar un sistema de sujeción para
niños en los asientos traseros exteriores
o central, proceda como sigue:
1. Coloque el sistema de sujeción para
niños en el asiento y pase el cinturón
de seguridad abdominal / de
bandolera por el sistema de sujeción,
según las instrucciones del fabricante.
Asegúrese de que el cinturón no está
retorcido.
E2MS103005
ADVERTENCIA
Nunca coloque el sistema de
suejección del niño mirando hacia
atrás en el asiento delantero,
porque si se hincha el airbag lateral
del acompañante podría impactar
con la sujeción del niño orientada
hacia atrás y matar al niño.
ADVERTENCIA- Montaje
del asiento del niño
• Antes de montar el sistema de
sujeción del niño, lea las
intrucciones suministradas por el
fabricante del sistema de
sujeción del niño. Antes de
montar el sistema de sujeción del
niño, lea las intrucciones
suministradas por el fabricante
del sistema de sujeción del niño.
• Si el cinturón no funciona como
se describe en este capítulo,
haga revisar el sitema
immediatamente por un taller
autorizado de HYUNDAI.
• No observar las intrucciones de
este manual relativas al sistema
de sujeción del niño a las
intrucciones suministrasdas por
el sistema de sujeción del niño
puede incrementar las
posibilidades y/o la gravedad de
las lesiones en un accidente.
• Si el reposacabezas del vehículo
impide instalar correctamente el
asiento del niño, reajuste el
reposacabezas de la posición
correspondiente o extráigalo por
completo.

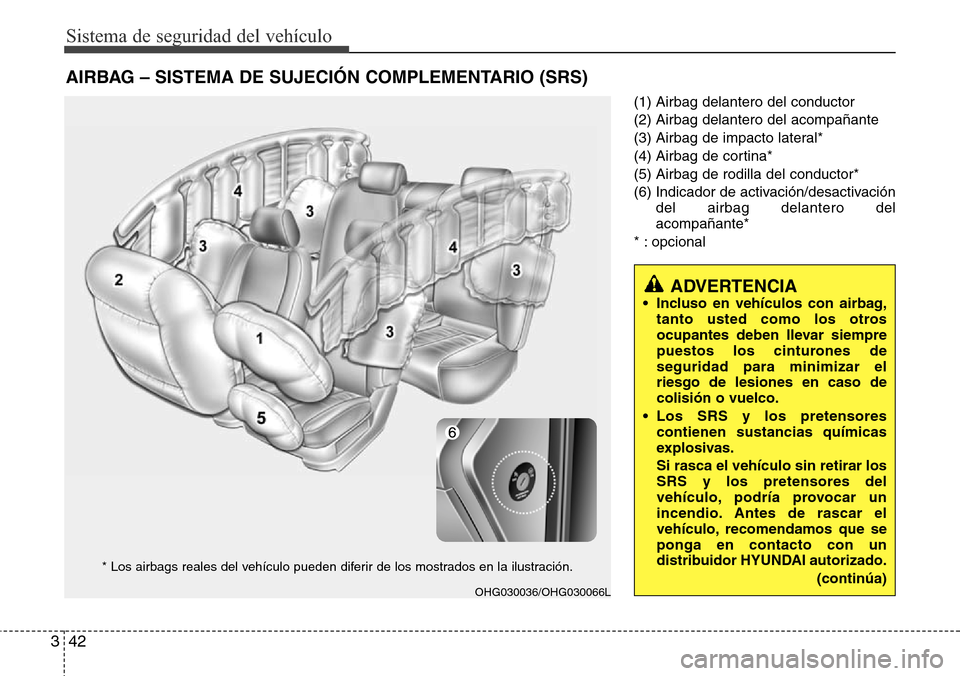

Sistema de seguridad del vehículo
42 3
(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante
(3) Airbag de impacto lateral*
(4) Airbag de cortina*
(5) Airbag de rodilla del conductor*
(6) Indicador de activación/desactivación
del airbag delantero del
acompañante*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS)
ADVERTENCIA• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
• Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
(continúa)
OHG030036/OHG030066L
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.

343
Sistema de seguridad del vehículo
Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una colisión
y de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
•Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
(continúa)
• Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.

Sistema de seguridad del vehículo
44 3
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.
ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

345
Sistema de seguridad del vehículo
No monte la sujeción para niños en
el asiento delantero del
acompañante.
Nunca coloque un sistema de sujeción
para niños en sentido contrario a la
marcha en el asiento delantero del
acompañante. Si el airbag se infla,
impactará contra el sistema de sujeción
para niños colocado en sentido contrario
a la marcha, provocando lesiones graves
o mortales.
Además, tampoco debe colocarse el
sistema de sujeción para niños en el
asiento delantero del acompañante en
sentido de la marcha. Si el airbag
delantero del acompañante se infla,
provocaría lesiones graves o mortales al
niño.Si su vehículo está equipado con el
interruptor de activación/desactivación
del airbag delantero del acompañante,
puede activar o desactivar el airbag
delantero del acompañante según sea
necesario. Para más información, véase
las páginas 3-51.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
• Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Sistema de seguridad del vehículo
46 3
Indicador de advertencia del
airbag
Indicador de advertencia del airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).
Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
• La luz parpadea cuando el interruptor
de encendido está en la posición ON.
Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Módulos de airbags laterales*
4. Módulos de airbags de cortina*
5. Conjuntos pretensores del retractor
6. Piloto de control de AIRBAG
7. Módulo de control del SRS (SRSCM)
8. Sensores de impacto frontal
9. Sensores de impacto laterales*
10. Módulo del airbag para rodillas para
el conductor
OHG030064LW7-147
PRECAUCIÓN
Si hay una avería en el interruptor
ON/OFF del airbag delantero del
acompañante, el indicador OFF del
airbag delantero del acompañante
no se iluminará (el indicador ON del
airbag delantero del acompañante
se enciende y se apaga tras unos
60 segundos) y el airbag delantero
del acompañante se infla en caso
de impacto delantero aunque el
interruptor ON/OFF del airbag del
acompañante delantero esté
ajustado a la posición OFF.
Si esto sucede, haga que un
concesionario autorizado HYUNDAI
revise lo antes posible el
conmutador ON/OFF del airbag del
acompañante y el sistema SRS de
los airbag.

347
Sistema de seguridad del vehículo
11. Indicador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
12. Conmutador ON/OFF del airbag
delantero del acompañante*
(sólo asiento del acompañante)
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del aviso de airbag
" " del panel de instrumentos se
encenderá durante unos 6 segundos
después de girar la llave de contacto a la
posición ON, y se apagará a
continuación.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS. Lleve
a reviser el sistema de airbag lo
antes posible a un distribuidor
HYUNDAI autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada
durante unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.
• La luz parpadea cuando el
interruptor de encendido está en
la posición ON
