SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE ....................................109
DISPLEJ .........................................112
TRIP COMPUTER ...........................121
KONTROLKY A UPOZORNĚNÍ .......124
- NÍZKÁ HLADINA BRZDOVÉ
KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA ........................... 124
- ZÁVADA EBD ................................... 125
- PORUCHA SYSTÉMU AIRBAGŮ ...... 125
- NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
............................................................ 126
- PŘÍLIŠ VYSOKÁ TEPLOTA
CHLADICÍ KAPALINY MOTORU ......... 126
- NEDOSTATEČNÉ DOBÍJENÍ
BATERIE ............................................. 127
- NEDOSTATEČNÝ TLAK
MOTOROVÉHO OLEJE ...................... 128
-VYJETÝ MOTOROVÝ OLEJ ............... 128
-NESPRÁVNÉ ZAVŘENÍ DVEŘÍ /
NÁKLADOVÉHO PROSTORU ............. 129
- PORUCHA POSILOVAČE ŘÍZENÍ ..... 129
-ZÁVADA AUTOMATICKÉHO
POLOHOVACÍHO ZAŘÍZENÍ ............... 129
- PORUCHA SYSTÉMU EOBD /
VSTŘIKOVÁNÍ .................................... 131
-SELHÁNÍ SYSTÉMU VSTŘIKOVÁNÍ
MOČOVINY ........................................ 132
- PORUCHA ABS ............................... 132
-REZERVA PALIVA .............................. 133
-ŽHAVENÍ SVÍČEK / ZÁVADA
SYSTÉMU ŽHAVENÍ SVÍČEK .............. 133
-SIGNALIZACE NÍZKÉ HLADINY
PŘÍSADY ADBLUE (MOČOVINY) DO
VZNĚTOVÝCH MOTORŮ ................... 134
-ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE ....................... 134- ZADNÍ SVÍTILNA DO MLHY .............. 134
- SIGNALIZACE OBECNÉ PORUCHY . 135
-ČISTĚNÍ DPF (FILTRU PEVNÝCH
ČÁSTIC) ............................................. 136
-OPOTŘEBENÍ BRZDOVÝCH
DESTIČEK .......................................... 137
-DRIVING ADVISOR ........................... 137
- SYSTÉM T.P.M.S. ............................. 138
- POTKÁVACÍ SVĚTLOMETY .............. 139
- FOLLOW ME HOME ........................ 139
- LEVÝ UKAZATEL SMĚRU ................ 139
- PRAVÝ UKAZATEL SMĚRU .............. 139
-PŘEDNÍ SVĚTLOMETY DO MLHY .... 139
- CRUISE CONTROL .......................... 140
-OMEZOVAČ RYCHLOSTI .................. 140
- AUTOMATICKÁ DÁLKOVÁ SVĚTLA . 140
- DÁLKOVÉ SVĚTLOMETY ................. 141
-FUNKCE "UP" ................................... 141
-ZÁVADA VNĚJŠÍCH SVĚTEL ............. 142
-ZÁVADA BRZDOVÝCH SVĚTEL ........ 142
-ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ .............. 143
-UPOZORNĚNÍ NA MOŽNOU
TVORBU NÁLEDÍ NA VOZOVCE ........ 143
-PŘEKROČENÍ LIMITU RYCHLOSTI ... 143
-PLÁNOVANÁ ÚDRŽBA ..................... 143
-ZÁSAH BEZPEČNOSTNÍHO
ODPOJOVAČE PŘÍVODU PALIVA ....... 144
-ZÁVADA PARKOVACÍCH SENZORŮ . 144
-ZÁVADA SYSTÉMU DRIVING
ADVISOR ............................................ 144
-ZÁVADA DETEKCE DOPRAVNÍHO
ZNAČENÍ ............................................ 144
-OMEZENÝ DOJEZD .......................... 144
-ZAPNUTÍ/VYPNUTÍ SYSTÉMU
START&STOP .................................... 145
-ZÁVADA SYSTÉMU START&STOP .... 145
107

❒Průměrná rychlost B
❒Doba na cestě (doba jízdy).
21)
Zobrazované údaje
Venkovní teplota
Ukazuje vnější teplotu.
Dojezdová autonomie (u příslušné verze
vozidla)
Zobrazuje přibližnou vzdálenost, kterou
lze ještě ujet na palivo obsažené v
nádrži za předpokladu, že zůstane
zachován stejný způsob jízdy. Při
následujících událostech se na displeji
zobrazí “----”:
❒dojezdová autonomie kratší než 50
km (nebo 30 mil);
❒při delším stání vozidla s
nastartovaným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu
může být ovlivněna mnoha faktory:
styl jízdy (viz “Styl jízdy” v kapitole
“Startování a jízda“), typ trasy (dálnice,
po městě, v horách, atd.), stav vozidla
(s nákladem nebo bez něj, tlak v
pneumatikách, atd.) Podle toho je také
nutno cestu naprogramovat.
Ujetá vzdálenostUdává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové cesty.
Průměrná spotřeba (u příslušné verze
vozidla)
Udává orientační spotřebu paliva od
začátku nové cesty.
Okamžitá spotřeba (u příslušné verze
vozidla)
Udává průběžně aktualizovanou
hodnotu spotřeby paliva. Při stání
vozidla s motorem v chodu se zobrazí
“----”.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti
vozidla v závislosti na čase, který
celkově uběhl od začátku nové cesty.
Doba na cestě
Udává dobu od zahájení nové cesty.
UPOZORNĚNÍ Pokud chybí informace,
všechny veličiny Trip computeru jsou
zobrazeny indikaci "----" namísto
hodnoty. Pokud je obnoven stav
normální funkce, počítání jednotlivých
veličin přejde do normálního režimu,
bez toho že by bylo provedeno
vynulování hodnot zobrazených před
poruchou, ani na začátku nové jízdy.Ovládací tlačítko TRIP
Tlačítko TRIP se nachází na pravém
pákovém přepínači obr. 150; s klíčkem
na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením
nové cesty.
❒krátkým stiskem se zobrazí jednotlivé
veličiny;
❒delším stiskem je vynulujete (reset) a
můžete zahájit další cestu.
Nová mise
Začne od okamžiku vynulování, které
bylo provedeno:
❒“manuálně” uživatelem stiskem
příslušného tlačítka;
TRIP
150F1A0301
122
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

❒“automaticky”, jakmile “ujetá
vzdálenost” dosáhne hodnotu - podle
verze displeje - 3999,9 km nebo
9999,9 km nebo jakmile “doba na
cestě” dosáhne hodnotu 99.59
(99 hodin a 59 minut);
❒po každém odpojení a opětném
připojení baterie.
UPOZORNĚNÍ Jestliže vynulujete
hodnoty při zobrazení funkce “Trip A”,
resetují se veličiny pouze pro tuto
funkci.UPOZORNĚNÍ Jestliže vynulujete
hodnoty při zobrazení funkce “Trip B”,
resetují se veličiny pouze pro tuto
funkci.
Nastavení na začátku cesty
Při klíči ve spínací skříňce v poloze MAR
vynulujte (resetujte funkci stiskem a
podržením tlačítka TRIP po dobu delší
než 2 sekundy.
Výstup z funkce Trip
Z funkce TRIP vystoupíte automaticky
při zobrazení všech veličin nebo
stiskem tlačítka MODE po dobu delší
než 1 sekundu.
UPOZORNĚNÍ
21) Funkci “Trip B” je možné
vypnout (viz “Aktivace funkce Trip
B”). Veličiny "dojezd" a "okamžitá
spotřeba" nelze vynulovat.
123

Význam Co dělat
ZÁSAH BEZPEČNOSTNÍHO ODPOJOVAČE
PŘÍVODU PALIVA
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí při zásahu
bezpečnostního odpojovače přívodu paliva.Postup pro opětnou aktivaci bezpečnostního
odpojovače přívodu paliva je uveden v části
"Systém přerušení dodávky paliva a elektrické
napájení" v kapitole "Seznámení s vozidlem".
Pokud se nepodaří dodávku paliva obnovit,
obraťte se na autorizovaný servisů Fiat.
ZÁVADA PARKOVACÍCH SENZORŮ
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu parkovacích
senzorů.
ZÁVADA SYSTÉMU DRIVING ADVISOR
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí spolu se dvěma
směrovými kontrolkami
a, zvukovou
výstrahou a upozorněním.
ZÁVADA DETEKCE DOPRAVNÍHO ZNAČENÍ
Symbol se na displeji rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu systému
detekce dopravního značení.
OMEZENÝ DOJEZD
Řidič je upozorněním na displeji upozorněn, že
dojezdová autonomie vozidla klesla pod 50 km.
144
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

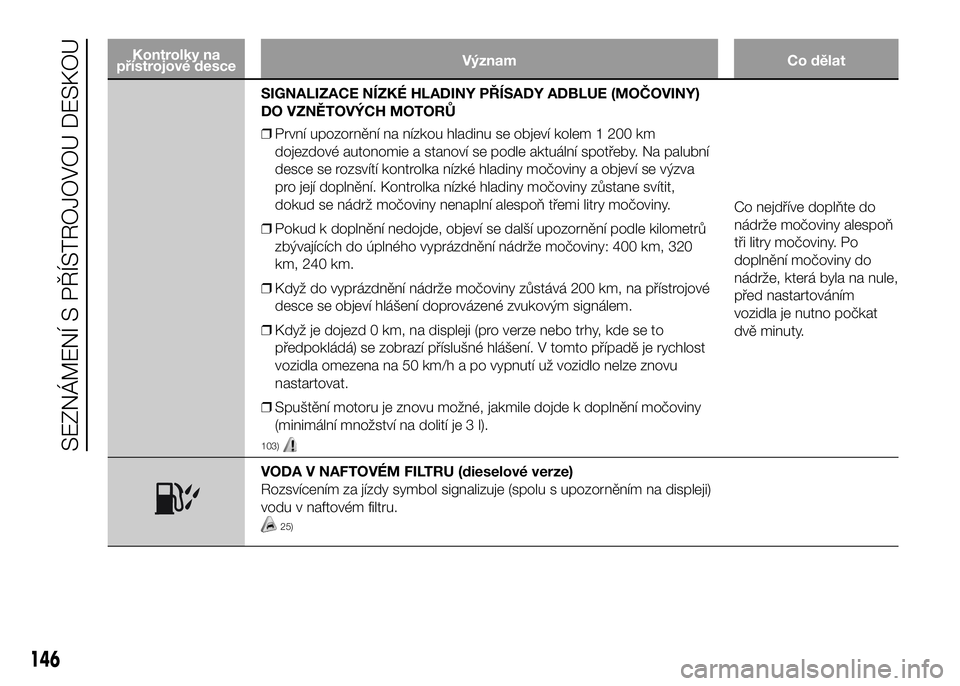

SIGNALIZACE NÍZKÉ HLADINY PŘÍSADY ADBLUE (MOČOVINY)
DO VZNĚTOVÝCH MOTORŮ
❒První upozornění na nízkou hladinu se objeví kolem 1 200 km
dojezdové autonomie a stanoví se podle aktuální spotřeby. Na palubní
desce se rozsvítí kontrolka nízké hladiny močoviny a objeví se výzva
pro její doplnění. Kontrolka nízké hladiny močoviny zůstane svítit,
dokud se nádrž močoviny nenaplní alespoň třemi litry močoviny.
❒Pokud k doplnění nedojde, objeví se další upozornění podle kilometrů
zbývajících do úplného vyprázdnění nádrže močoviny: 400 km, 320
km, 240 km.
❒Když do vyprázdnění nádrže močoviny zůstává 200 km, na přístrojové
desce se objeví hlášení doprovázené zvukovým signálem.
❒Když je dojezd 0 km, na displeji (pro verze nebo trhy, kde se to
předpokládá) se zobrazí příslušné hlášení. V tomto případě je rychlost
vozidla omezena na 50 km/h a po vypnutí už vozidlo nelze znovu
nastartovat.
❒Spuštění motoru je znovu možné, jakmile dojde k doplnění močoviny
(minimální množství na dolití je 3 l).
103)
Co nejdříve doplňte do
nádrže močoviny alespoň
tři litry močoviny. Po
doplnění močoviny do
nádrže, která byla na nule,
před nastartováním
vozidla je nutno počkat
dvě minuty.
VODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy symbol signalizuje (spolu s upozorněním na displeji)
vodu v naftovém filtru.
25)
146
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
