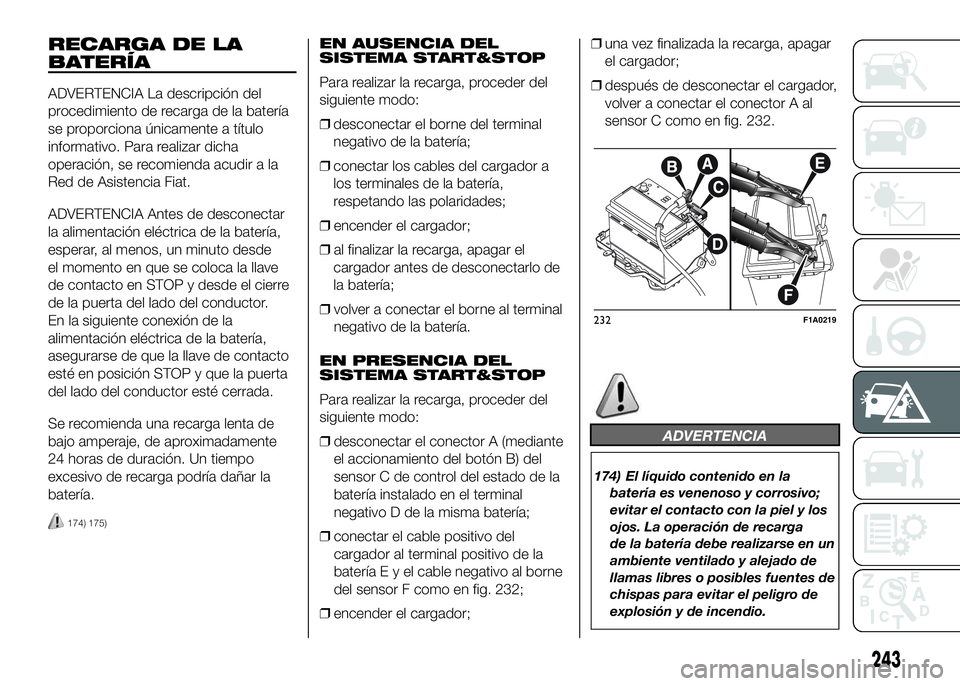

RECARGA DE LA
BATERÍA
ADVERTENCIA La descripción del
procedimiento de recarga de la batería
se proporciona únicamente a título
informativo. Para realizar dicha
operación, se recomienda acudir a la
Red de Asistencia Fiat.
ADVERTENCIA Antes de desconectar
la alimentación eléctrica de la batería,
esperar, al menos, un minuto desde
el momento en que se coloca la llave
de contacto en STOP y desde el cierre
de la puerta del lado del conductor.
En la siguiente conexión de la
alimentación eléctrica de la batería,
asegurarse de que la llave de contacto
esté en posición STOP y que la puerta
del lado del conductor esté cerrada.
Se recomienda una recarga lenta de
bajo amperaje, de aproximadamente
24 horas de duración. Un tiempo
excesivo de recarga podría dañar la
batería.
174) 175)
EN AUSENCIA DEL
SISTEMA START&STOP
Para realizar la recarga, proceder del
siguiente modo:
❒desconectar el borne del terminal
negativo de la batería;
❒conectar los cables del cargador a
los terminales de la batería,
respetando las polaridades;
❒encender el cargador;
❒al finalizar la recarga, apagar el
cargador antes de desconectarlo de
la batería;
❒volver a conectar el borne al terminal
negativo de la batería.
EN PRESENCIA DEL
SISTEMA START&STOP
Para realizar la recarga, proceder del
siguiente modo:
❒desconectar el conector A (mediante
el accionamiento del botón B) del
sensor C de control del estado de la
batería instalado en el terminal
negativo D de la misma batería;
❒conectar el cable positivo del
cargador al terminal positivo de la
bateríaEyelcable negativo al borne
del sensor F como en fig. 232;
❒encender el cargador;❒una vez finalizada la recarga, apagar
el cargador;
❒después de desconectar el cargador,
volver a conectar el conector A al
sensor C como en fig. 232.
ADVERTENCIA
174) El líquido contenido en la
batería es venenoso y corrosivo;
evitar el contacto con la piel y los
ojos. La operación de recarga
de la batería debe realizarse en un
ambiente ventilado y alejado de
llamas libres o posibles fuentes de
chispas para evitar el peligro de
explosión y de incendio.
232F1A0219
243
Mesa abatible en el banco .......... 19-69
Montaje de la sillita Isofix
Universal en los asientos del
vehículo ....................................... 177
Motor ............................................. 278
MSR (sistema) ................................ 82
Neumáticos .................................. 282
Neumáticos para la nieve ............... 207
Ordenador de viaje ....................... 135
Orientación haz luminoso ............... 81
Palanca de cambios ..................... 195
Pantalla
– Vista estándar ........................... 125
Pantalla multifunción
– Botones de mando ................... 126
– Menú de configuración .............. 126
Pesos ............................................ 299
placa de datos de identificación ..... 274
placa de identificación de la
pintura de la carrocería................. 274
Plafón delantero (sustitución de
una lámpara) ................................ 232
Plafones ......................................... 59
Plafón trasero (sustitución de
una lámpara) ................................ 232
Plataforma móvil ............................ 75
Plataforma trasera .......................... 76
Portaequipajes ............................... 80
Portaesquís .................................... 80Preinstalación para el montaje
de sillitas "Isofix" para niños ......... 175
Presión de inflado .......................... 286
Prestaciones .................................. 297
Pretensores.................................... 168
Procedimiento de inflado................ 220
Protección del medio ambiente ...... 117
Puerta corredera ............................ 74
Puertas .......................................... 72
Puerta trasera de dos hojas ........... 75
Pulverizadores................................ 267Ráfagas ........................................ 50
Recomendaciones para la carga .... 196
Recomendaciones para
prolongar la duración de la
batería.......................................... 263
Remolque del vehículo ................... 244
Repisa sobre la cabina ................... 69
Reposacabezas
– Delanteros ................................. 25
Repostado del vehículo .................. 111
Repostados ................................... 340
Revestimientos plásticos en la
base del asiento ........................... 20
Rim Protector................................. 283
Rueda de repuesto ........................ 282
Ruedas .......................................... 282
Ruedas y neumáticos..................... 265
Seccionador batería ...................... 62Seguridad de los niños durante
el transporte
– Montaje de las sillitas para
niños ......................................... 173
– Normas de seguridad ................ 174
– Sillitas para niños ...................... 170
Sensor de lluvia .............................. 54
Sensor de los faros automáticos .... 52
Sensores de aparcamiento............. 102
Side Bag (airbags laterales) ............ 187
Sillitas Isofix para niños
(preinstalación para el montaje)
– Montaje de la sillita en los
asientos del vehículo ................. 177
Simbología ..................................... 11
Sistema ABS.................................. 82
Sistema ASR.................................. 84
Sistema EOBD ............................... 102
Sistema Fiat CODE ........................ 11
Sistema HBA (Hydraulic Brake
Assist) .......................................... 85
Sistema Hill Descent ...................... 86
Sistema Hill Holder ......................... 84
Sistema MSR ................................. 82
Sistema SBR.................................. 167
Sistema Start&Stop........................ 105
Sistema TPMS ............................... 89
Sistema Traction Plus ..................... 88
Speed block................................... 70
Suspensiones ................................ 280
Suspensiones neumáticas.............. 71
