2016 CITROEN C4 CACTUS stop start

142
C4-cactus_sr_Chap06_conduite_ed01-2015
Park Assist
Ovaj sistem obezbeđuje aktivnu pomoć prilikom parkiranja koja detektuje prostor za parkiranje, a zatim navodi sistem za upravljanje ka tom parking
mestu.
Pomoć navodi sistem za upravljanje dok vozaču preostaje da kontroliše gas, kočenje, brzine i kvačilo (kod manuelnog menjača). Prilikom ulaženja na
parking mesto i izlaženja sa parking mesta, sistem obezbeđuje vizuelne informacije i zvučna obaveštenja vozaču kako bi kretanje bilo što bezbednije.
Može da se desi da je neophodno izvođenje više pomeranja napred nazad.Sistem Park Assist ne može, ni u kom
slučaju, da zameni budnost vozača.
Vozač mora da kontroliše svoje vozilo i
da se uveri da ima dovoljno prostora za
manevrisanje vozilom.
U pojedinim slučajevima, može da se
desi da senzori ne otkriju prepreke koje
se nalaze u mrtvim uglovima.
Promene dimenzija pneumatika
(korišćenje većih guma, zimskih
guma,
...) može da smeta ispravnom
radu funkcije za pomoć prilikom
parkiranja.
Prilkom manevrisanja vozilom, volan
izvodi brze okrete
: nemojte držati
volan, ne držite ruke između krakova
volana i pazite na odeću koja može da
zasmeta, šalove, torbe... Može da se
desi da se povredite. Prilikom bočnog parkiranja, sistem ne
meri mesta koja su jasno veća ili manja
od dimenzija vozila.
Funkcija za "pomoć pri parkiranju" se
aktivira automatski tokom priprema
za parkiranje, tom prilikom je moguće
paljenje lampice na ekranu, praćeno
zvučnim signalom, bez uticaja na
parkiranje.
Izbor tipa manevrisanja (ulazak ili
izlazak sa parking mesta) sprečava
prelazak u režim STOP Stop & Start.
U režimu STOP, taj izbor ponovo
startuje motor.
Vozač može u svakom trenutku da preuzme upravljanje vozilom preuzimanjem kontrole nad volanom.
Sistem obezbeđuje pomoć prilikom bočnog
ulaženja na parking mesto i bočnog izlaženja
sa parking mesta.
Vožnja

150
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Rezervoar za gorivo
Zapremina rezervoara :
- B enzin : oko 50 litara.
-

D
izel : oko 45 ili 50 litara (u zavisnosti od verzije).
Minimalni nivo goriva Punjenje
Kada se dostigne minimalan nivo
rezervoara, ovaj pokazivač se
uključuje na instrument tabli, praćen
zvučnim signalom, porukom, a
poslednji pravougaonik pokazivača
goriva treperi u crvenoj boji.
Za bezbednu dopunu goriva
:
F

O
bavezno zaustavite motor.
F

O
tvorite poklopac rezervoara za gorivo.
Etiketa nalepljena unutar otvora za punjenje
goriva vas podseća na tip goriva koji se koristi
za vaše vozilo.
Količina goriva mora biti veća od 5 litara da bi
je merač nivoa goriva registrovao.
Kod prvog paljenja lampice, ostaje otprilike
5

litara goriva u rezervoaru.
Sve dok dopunjavanje dovoljne količine
goriva nije izvršeno, ovaj pokazivač se
ponovo pojavljuje pri svakom uspostavljanju
kontakta, praćen zvučnim signalom i porukom
upozorenja. Ovaj zvučni signal i poruka se
ponavljaju, u ritmu koji postepeno postaje sve
učestaliji kako nivo opada i približava se " 0".
Obavezno dopunite gorivo kako biste izbegli
k va r. Otvaranje poklopca može izazvati zvuk kao
kod usisavanja vazduha. To je normalna pojava
izazvana otporom koji pruža dovod goriva.
Kod Stop & Start, nikada nemojte
da punite gorivo kad je motor u
modu
STOP ; obavezno prekinite
kontakt ključem.
Za više informacija o nestanku goriva
(dizel), pogledajte odgovarajući odeljak. F

O
daberite pumpu koja odgovara gorivu
koje je saglasno motoru vašeg vozila.
F

U
vucite ključ u čep, zatim okrenite na levo.
Praktične informacije

157
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Režim rasterećenja u potrošnji struje
Sistem upravlja korišćenjem određenih funkcija
u zavisnosti od količine struje koja je ostala u
akumulatoru.
U vožnji, prekid dovoda električne energije
isključuje određene funkcije, kao što su rad
klime, odmrzavanje zadnjeg stakla...
Isključene funkcije se automatski ponovo
uključuju čim uslovi to dozvole.Sistem upravlja trajanjem korišćenja određenih
funkcija da bi se očuvao dovoljan napon
akumulatora.
Nakon zaustavljanja motora možete i dalje
koristiti neke funkcije, u ukupnom maksimalnom
trajanju od četrdeset minuta, funkcije kao što
su audio sistem i telematika, brisači, oborena
svetla, plafonska svetla…
Režim uštede energije
Uključivanje režima uštede
energije
Nakon uključivanja, pojavljuje se poruka za
štedljiv način rada na ekranu instrument table,
a aktivne funkcije ulaze u stanje "stand by".
Ako ste istovremeno razgovarali telefonom
u trenutku prelaska na štedljiv način rada
;
razgovor će moći da potraje još oko 10 minuta
uz pomoć seta za slobodne ruke Vašeg auto
radija.
Isključivanje režima uštede
energije
Funkcije se automatski ponovo aktiviraju pri
narednom korišćenju vozila.
Da bi se funkcije odmah aktivirale, startujte
motor i pustite ga da radi
:
-

m
anje od deset minuta da biste imali na
raspolaganju ovu opremu tokom 5 minuta,
-

v
iše od deset minuta, da biste mogli da ih
koristite tokom približno trideset minuta.
Poštujte vreme vraćanja u rad motora da biste
obezbedili ispravno punjenje akumulatora.
Ne koristite stalno i uzastopno pokretanje
motora kako biste obezbedili punjenje
akumulatora.
Prazan akumulator ne dozvoljava
startovanje motora.
Za više informacija o akumulatoru,
pogledajte odgovarajući odeljak.
7
Praktične informacije

164
C4-cactus_sr_Chap07_info-pratiques_ed01-2015

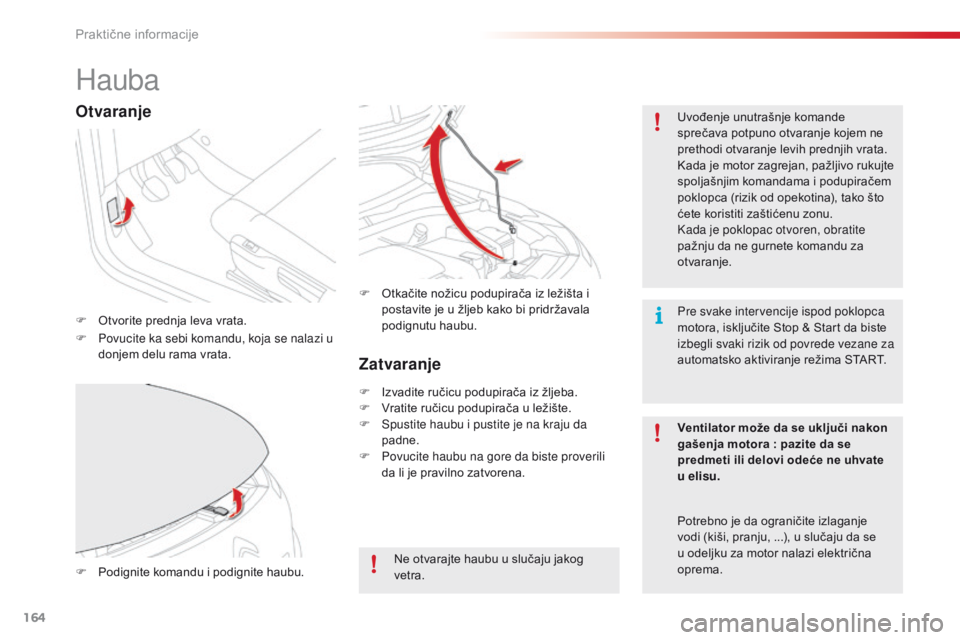

Hauba
F Otvorite prednja leva vrata.Uvođenje unutrašnje komande
sprečava potpuno otvaranje kojem ne
prethodi otvaranje levih prednjih vrata.
Kada je motor zagrejan, pažljivo rukujte
spoljašnjim komandama i podupiračem
poklopca (rizik od opekotina), tako što
ćete koristiti zaštićenu zonu.
Kada je poklopac otvoren, obratite
pažnju da ne gurnete komandu za
otvaranje.
F
P
odignite komandu i podignite haubu. F

O
tkačite nožicu podupirača iz ležišta i
postavite je u žljeb kako bi pridržavala
podignutu haubu.
Otvaranje
F Povucite ka sebi komandu, koja se nalazi u donjem delu rama vrata.
Ventilator može da se uključi nakon
gašenja motora
: pazite da se
predmeti ili delovi odeće ne uhvate
u elisu.
Ne otvarajte haubu u slučaju jakog
vetra.
Zatvaranje
F Izvadite ručicu podupirača iz žljeba.
F V ratite ručicu podupirača u ležište.
F

S
pustite haubu i pustite je na kraju da
padne.
F

P
ovucite haubu na gore da biste proverili
da li je pravilno zatvorena.
Potrebno je da ograničite izlaganje
vodi (kiši, pranju,
...), u slučaju da se
u odeljku za motor nalazi električna
oprema. Pre svake intervencije ispod poklopca
motora, isključite Stop & Start da biste
izbegli svaki rizik od povrede vezane za
automatsko aktiviranje režima START.
Praktične informacije

170
C4-cactus_sr_Chap07_info-pratiques_ed01-2015
Provere
Akumulator 12 V
Akumulator je bez održavanja.
Ipak, proveravajte čistoću i
zategnutost klema, posebno u
letnjem i zimskom periodu.Pogledajte u plan održavanja
proizvođača da biste znali kada treba
menjati ove elemente.
Filter za vazduh i filter za kabinu
Promenite filter prilikom svake
promene motornog ulja.
Pogledajte u plan održavanja
proizvođača da biste znali kada treba
menjati ovaj element.
Filter za ulje
Prisustvo ove nalepnice, posebno sa tim
Stop & Start, pokazuje korišćenje olovnog
akumulatora od 12 V specifične tehnologije i
karakteristika, koje traže, u slučaju zamene ili
isključivanja, isključivu intervenciju ovlašćenog
servisa CITROËN ili stručnog servisa.Osim u slučaju suprotnih indikacija, kontrolišite ove elemente, u skladu sa plan održavanja proizvođača i u zavisnosti od motora.
U suprotnom, izvršite provere u servisnoj mreži CITROËN ili u stručnom servisu.
U zavisnosti od okruženja (prašina u
vazduhu...) i od upotrebe vozila (gradska
vožnja...), menjajte ih ako je potrebno dva
puta češće .
Uprljan filter za kabinu može da smanji
efikasnost rada sistema klima uređaja i da
proizrokuje neprijatne mirise.
Filter za čestice (dizel gorivo)
Početak zasićenja filtera za čestice
naznačen je stalnim paljenjem
pokazivača, koje je praćeno
upozoravajućom porukom.
Čim se steknu uslovi za kretanje, regenerišite
filter vozeći pri brzini od najmanje 60 km/h sve
dok se lampica ne isključi.
Ako pokazivač ostane uključen, radi se o
nedostatku aditiva.
Pogledajte odeljak "Nivo aditiva u dizelu".
Na novom vozilu, prve operacije
regenerisanja filtera sa česticama mogu
dovesti do pojave mirisa paljevine koji je
uobičajen.
Kad se vozilo duže vremena kreće
veoma malom brzinom ili usporeno,
onda ćete izuzetno zapaziti, kad dajete
gas, prolazak vodene pare kroz izduvnu
cev. Ova vodena para nema nikakvog
uticaja na ponašanje vozila niti na
okolinu.
U slučaju nekog zahvata na akumulatoru, pogledajte
rubriku "Akumulator 12 V " da biste se upoznali sa
merama predostrožnosti pre njegovog isključivanja i
nakon njegovog ponovnog uključivanja.
Praktične informacije

204
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Osigurači na komandnoj tabli vozila
2 kutije sa osiguračima su smeštene u donjem
delu instrument table, ispod volana.Osigurač
B r. Jačina
(A) Funkcije
F01 10Papučica kočnice (kontaktor 2), Stop & Start.
F02 5Podešavanje visine farova, dodatnog grejanja (Dizel), parking
senzora, priključka za dijagnostiku, spoljašnjih retrovizora
(električno podešavanje).
F03 10Pumpa za aditiv kod Dizel modela, električni servo upravljač,
papučica kvačila (kontaktor).
F04 5Senzor za kišu i svetlo.
F06 10Papučica kočnice (kontaktor 1), priključak za dijagnostiku.
F08 5Vrh držača sa komandama na volanu.
F10 10Hitni poziv / Poziv za asistenciju.
F12 5Stop & Start, ABS, ESC.
F13 5Parking senzor, kamera za vožnju u nazad.
F14 15Pilotirani menjač, ručica sa komandama (ispod Talet ekrana
osetljivog na dodir), klima uređaj, tablet osetljiv na dodir.
F16 15Utičnica 12 Volti.
F18 20Radio.
Pristup osiguračima
F Otvorite oklopac, vukući ga za gornju levu
stranu, zatim za desnu.
Leva kutija sa osiguračima
U slučaju kvara

207
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015
Osigurači u odeljku motora
Pristup osiguračima
F Skinite poklopac.
F Z amenite osigurač (videti odgovarajuće
p o g l av l j e).
F

P
osle intervencije, veoma pažljivo vratite
poklopac da biste obezbedili zaptivenost
kutije sa osiguračima. Osigurač

Br . Jačina

(A) Funkcije
F1 40Klima uređaj.
F2 30 / 40Stop & Start.
F3 30Kutija sa osiguračima u kabini.
F4 70Kutija sa osiguračima u kabini.
F5 70Ugrađeni inter fejs sistemi (BSI).
F6 60Grupa moto-ventilatora.
F7 80Ugrađeni inter fejs sistemi (BSI).
F8 15Kontrola motora, pumpa za benzin.
F9 15Kontrola motora.
F10 15Kontrola motora.
F11 20Kontrola motora.
F12 5Grupa moto-ventilatora.
F13 5Ugrađeni inter fejs sistemi (BSI).
F14 5Kućište za punjenje akumulatora (motor nema Stop & Start).
F15 5Stop & Start.
F17 5Ugrađeni inter fejs sistemi (BSI).
F18 10Dugo svetlo, desno.
Kutija sa osiguračima nalazi se blizu
akumulatora.
8
U slučaju kvara

209
C4-cactus_sr_Chap08_En-cas-de-panne_ed01-2015

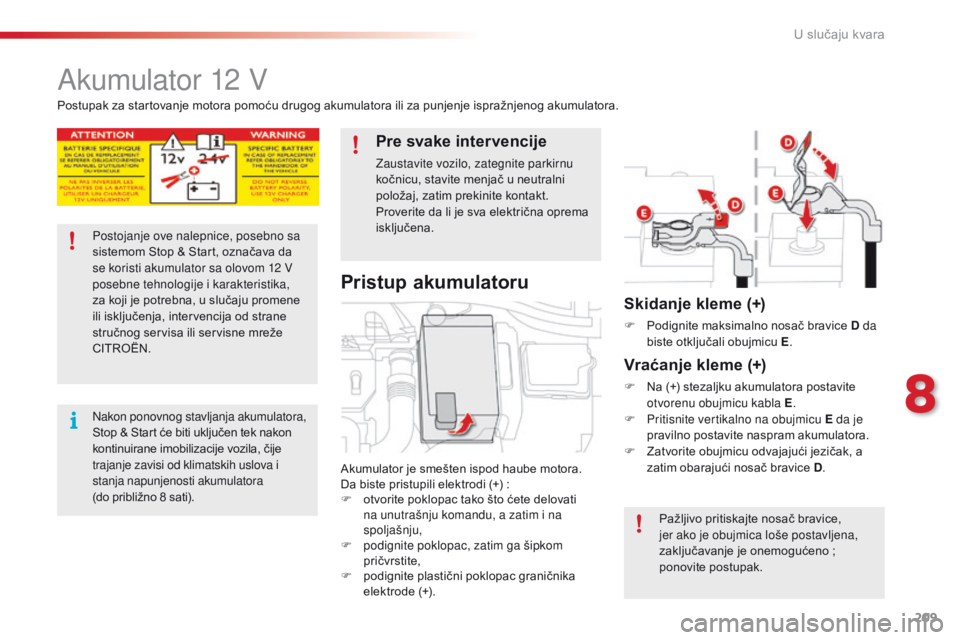

Akumulator 12 V
Akumulator je smešten ispod haube motora.
Da biste pristupili elektrodi (+) :
F

o
tvorite poklopac tako što ćete delovati
na unutrašnju komandu, a zatim i na
spoljašnju,
F

p
odignite poklopac, zatim ga šipkom
pričvrstite,
F

p
odignite plastični poklopac graničnika
elektrode (+).
Pristup akumulatoru
Postupak za startovanje motora pomoću drugog akumulatora ili za punjenje ispražnjenog akumulatora.
Postojanje ove nalepnice, posebno sa
sistemom Stop & Start, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog servisa ili servisne mreže
CITROËN.
Nakon ponovnog stavljanja akumulatora,
Stop & Start će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova i
stanja napunjenosti akumulatora
(do približno 8 sati).
Pre svake intervencije
Zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u neutralni
položaj, zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena.
Pažljivo pritiskajte nosač bravice,
jer ako je obujmica loše postavljena,
zaključavanje je onemogućeno
;
ponovite postupak.
Skidanje kleme (+)
F Podignite maksimalno nosač bravice D da biste otključali obujmicu E .
Vraćanje kleme (+)
F Na (+) stezaljku akumulatora postavite
otvorenu obujmicu kabla E .
F

P
ritisnite vertikalno na obujmicu E da je
pravilno postavite naspram akumulatora.
F

Z
atvorite obujmicu odvajajući jezičak, a
zatim obarajući nosač bravice D .
8
U slučaju kvara
