2016 CITROEN C4 CACTUS service

25
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2015
Serviceintervallet har passerats
Vid varje påslagning av tändningen och i 5 sekunder
b linkar nyckelsymbolen för att påminna dig om att
servicebesöket nu måste ske snarast.
Exempel: Du har kört 300 km längre än vad som
anges i serviceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
I dieselversionerna "BlueHDi"
åtföljs denna varning även av att
servicelampan tänds direkt när
tändningen slås till.
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion.
Nyckeln förblir tänd . Den återstående körsträckan kan vägas
mot tidsfaktorn, med hänsyn till förarens
körvanor.
Nyckelsymbolen kan alltså även tändas
då bilen har passerat en tidsgräns efter
den senaste servicen, i enlighet med
biltillverkarens serviceschema.
Körsträckan som återstår till
nästa service är under 1 000 km
Exempel:
900 km återstår före nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående. I versionen "BlueHDi" kan nyckeln även
tändas i förväg, beroende på oljeslitaget
i motorn (beroende på försäljningsland).
Slitaget på motoroljan beror på bilens
körförhållanden.
1
instrumentpanelen

26
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2015

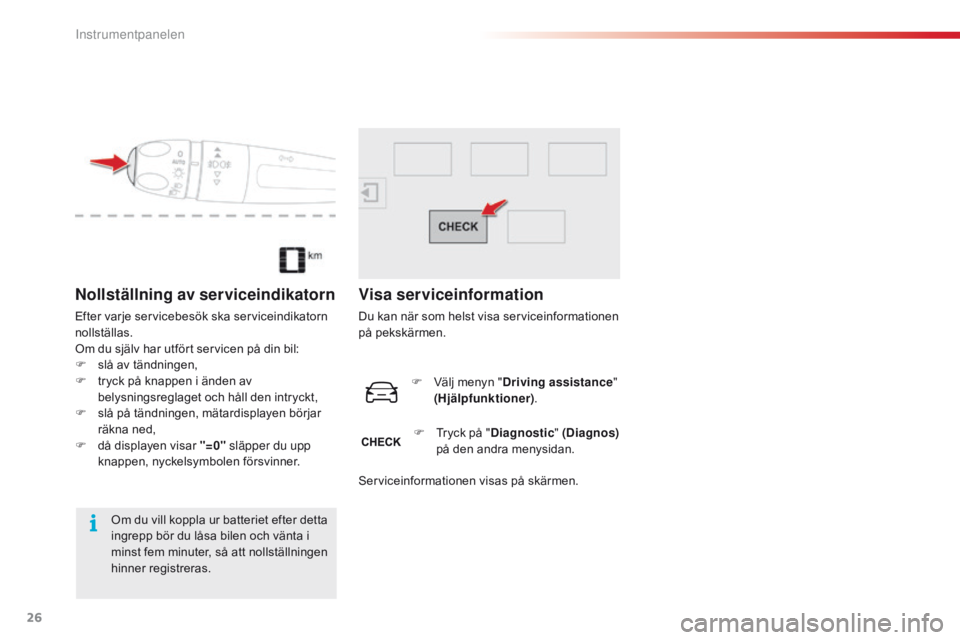

Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil:
F

s
lå av tändningen,
F

t
ryck på knappen i änden av
belysningsreglaget och håll den intryckt,
F

s
lå på tändningen, mätardisplayen börjar
räkna ned,
F

d
å displayen visar "=0" släpper du upp
knappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Visa serviceinformation
Du kan när som helst visa serviceinformationen
på pekskärmen. F

V
älj menyn "Driving assistance "
(Hjälpfunktioner) .
F

T
ryck på "Diagnostic " (Diagnos)
på den andra menysidan.
Serviceinformationen visas på skärmen.
instrumentpanelen

27
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2015
Oljenivåindikator*
I versioner med elektrisk nivåmätare visas en
indikering om motoroljenivån är korrekt i några
sekunder i instrumentpanelen, när tändningen
slås till (efter serviceinformationen).
Kontroll av denna nivå gäller endast
om fordonet har stått på plan mark med
motorn avstängd i mer än 30
minuter.
Korrekt oljenivå
För låg oljenivå
Den här varningen indikeras med meddelandet
"Felaktig oljenivå" i instrumentpanelen,
samtidigt som servicelampan tänds och en
ljudsignal hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Funktionsfel på nivåmätaren
Detta fel indikeras genom att meddelandet "Ogiltig
oljenivåmätning" visas i instrumentpanelen.
ta k
ontakt med en C
i
tr
Oë
n
-
verkstad eller en
annan kvalificerad verkstad.
Läs under motsvarande rubrik för mer
information om nivåkontroller.
* Beroende på version. Om det blir fel på den elektriska nivåmätaren
sker inte längre någon kontroll av motorns
oljenivå.
Så länge det är fel på systemet bör du
kontrollera motorns oljenivå med den manuella
oljemätstickan under motorhuven.
Läs under motsvarande rubrik för mer
information om nivåkontroller.
1
instrumentpanelen

29
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2015
Navigation
(Beroende på utrustning)
Ställa in vägvisningen och välja
färdmål.
Telephone (Telefon)
Ansluta en telefon via Bluetooth®.
Pekskärmens meny
Se motsvarande rubriker (värme eller
manuell / automatisk luftkonditionering)
när det gäller menyn Air conditioning .Information om menyerna Media, Navigation ,
Connected Services (Uppkopplade
tjänster) samt Telephone (Telefon) , finns
under rubriken "Ljud och multimedia".
Driving assistance
(Hjälpfunktioner)
Öppna färddatorn.
Aktivera, avaktivera, ställa in vissa
bilfunktioner.
Configuration
(Inställningar)
Ställa in ljudet (balans, equalizer
etc.), grafiska teman, ljusstyrka på
förarplatsen, visning (språk, enheter,
datum, klockslag, ...) samt öppna en
interaktiv hjälpfunktion som beskriver
de viktigaste utrustningarna och
kontrollamporna i bilen.
Uppkopplade tjänster
(Beroende på utrustning)
(CITROËN MULTICITY CONNECT).
Ansluta bilen till en portal med
applikationer som underlättar,
anpassar och gör färden säkrare.
Funktionen kräver en särskild
USB-nyckel som du erhåller genom
att teckna ett abonnemang hos
CITROËN.Media
Välja en ljudkälla, en radiostation,
visa bilder.
Air conditioning
(Luftkonditionering)
Styra de olika temperatur- och
luftflödesinställningarna.
1
instrumentpanelen

56
C4-cactus_sv_Chap03_Ergonomie-et-confort_ed01-2015
Följ nedanstående regler för användning och underhåll, för att dessa system ska fungera
effektivt:
F
T
äpp inte till de utvändiga luftintagsgallren under vindrutan eller de invändiga
luftmunstyckena, ventilerna och luftutblåsen samt frånluftsöppningen i
bagageutrymmet, eftersom det kan förhindra en jämn luftfördelning i kupén.
F

T
äck inte över ljussensorn som finns på instrumentbrädan. Den används för reglering
av den automatiska luftkonditioneringen.
F

A
ktivera luftkonditioneringen i minst 5 till 10 minuter en eller två gånger per månad, för
att hålla systemet i fullgott skick.
F

K
ontrollera att kupéfiltret alltid är i gott skick och byt filterinsatserna regelbundet.
V

i rekommenderar användning av ett kombinerat kupéfilter. Tack vare dess specifika
egenskaper renas andningsluften i bilen och du får en fräschare kupé (minskning av
allergiska symptom, dålig lukt och feta beläggningar).
F

F
ör att luftkonditioneringssystemet ska fungera väl rekommenderar vi även att du låter
kontrollera det enligt rekommendationerna i serviceboken.
F

O
m systemet inte producerar någon kyla ska du koppla ur det och kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Råd om ventilation och luftkonditionering
Tveka inte att vädra ur kupén en stund,
om temperaturen i kupén är mycket hög
när bilen stått parkerad länge i solen.
Ställ luftflödesreglaget i ett läge som
garanterar en god luftväxling i kupén.
Luftkonditioneringssystemet innehåller
inte klor och innebär inget hot mot
ozonskiktet.
Kondensationen som skapas av
luftkonditioneringen gör att det rinner ut
lite vatten under bilen då den står stilla,
vilket är helt normalt.
Om bilen drar ett maximalt lastat släp i en brant uppförsbacke vid hög lufttemperatur kan
du genom att stänga av luftkonditioneringen vinna en del motoreffekt och därmed förbättra
bilens dragkapacitet.
Stop & Start-systemet
Systemen för värme och
luftkonditionering fungerar endast
då motorn är i gång. Du kan tillfälligt
inaktivera funktionen Stop & Start
(se motsvarande avsnitt) för att behålla
önskad komforttemperatur i kupén.
Ergonomi och komfort

149
C4-cactus_sv_Chap06_conduite_ed01-2015
Systemet nollställs på pekskärmen med
stillastående bil och tändningen tillslagen.F

P
å den andra menysidan trycker du
på " Under-inflation initialisation"
(Däcktrycksvarnare) .
F

G
odkänn valet med knappen " Ye s" (J a).
En ljudsignal och ett meddelande bekräftar
nollställningen.
De nya sparade tryckparametrarna betraktas
av systemet som referensvärden.
Funktionsfel
Om däcktrycksvarnarens kontrollampa börjar
blinka och sedan lyser med fast sken, åtföljt av
att servicelampan tänds, har ett funktionsfel
uppstått i systemet.
I så fall kan inte däcktryckvarnarens funktion
garanteras.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
Efter alla ingrepp i systemet behöver
trycket kontrolleras i alla fyra däcken
och systemet måste nollställas.
Däcktrycksvarnarens indikeringar är
inte tillförlitliga förrän systemet har
nollställts med korrekt tryck i alla fyra
däcken.
Snökedjor
Systemet ska inte nollställas efter
montering eller demontering av
snökedjor.
F

V

älj menyn " Driving assistance "
(Hjälpfunktioner).
6
Körning

167
C4-cactus_sv_Chap07_info-pratiques_ed01-2015
Kontroll av nivåer
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta
när som helst (även med tändningen
frånslagen).
Motoroljenivå
Kontrollen görs antingen
med oljenivåindikatorn i
instrumentpanelen när tändningen
slås till, i bilar med en elektrisk
nivågivare, eller med den manuella
oljemätstickan.
Kontroll med oljemätstickan
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du låta motsvarande system kontrolleras av en CITROËN-verkstad eller en annan kvalificerad verkstad.Om du konstaterar att nivån ligger över
märkningen A eller under märkningen B ska
du inte star ta motorn .
-

O
m nivån MAXI överskrids (risk för
motorhaveri) bör du vända dig till en
C
itr
Oë
n
-
verkstad eller en annan
kvalificerad verkstad.
-

O
m nivån inte når upp till märkningen MINI
måste du genast fylla på mer motorolja.
A = MA X
i
B

= M
i
ni
F
ör att säkerställa mätnoggrannheten
ska bilen vara parkerad på plan mark
och motorn ska ha varit avstängd i mer
än 30 minuter.
Det är normalt att fylla på olja mellan två
servicetillfällen (eller oljebyten). CITROËN
rekommenderar en kontroll och vid behov
påfyllning efter var 5 000:e km. F

T
a reda på var oljemätstickan sitter under
motorhuven i din bil.
För mer information om bensin- eller
dieselmotorn, se motsvarande avsnitt.
F

T
a tag i mätstickans färgade handtag och
dra ut den helt.
F

T
orka av mätstickan med en ren och luddfri
trasa.
F

S
ätt tillbaka mätstickan och dra ut den igen
för att kontrollera nivån visuellt: en korrekt
nivå ligger mellan märkningarna A och B .
Tekniska specifikationer -
Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan motsvarar bilens
motor och uppfyller tillverkarens krav.
7
Praktisk information

168
C4-cactus_sv_Chap07_info-pratiques_ed01-2015
Indikeringen på instrumentpanelen när
tändningen slås till är ogiltig under
30 minuter efter påfyllning av olja.
Påfyllning av motorolja
F Ta reda på var påfyllningslocket sitter under motorhuven i din bil.
För mer information om bensin- eller
dieselmotorn, se motsvarande avsnitt.
F

S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan. Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Praktisk information
