89
C4-cactus_pl_Chap05_securite_ed01-2015

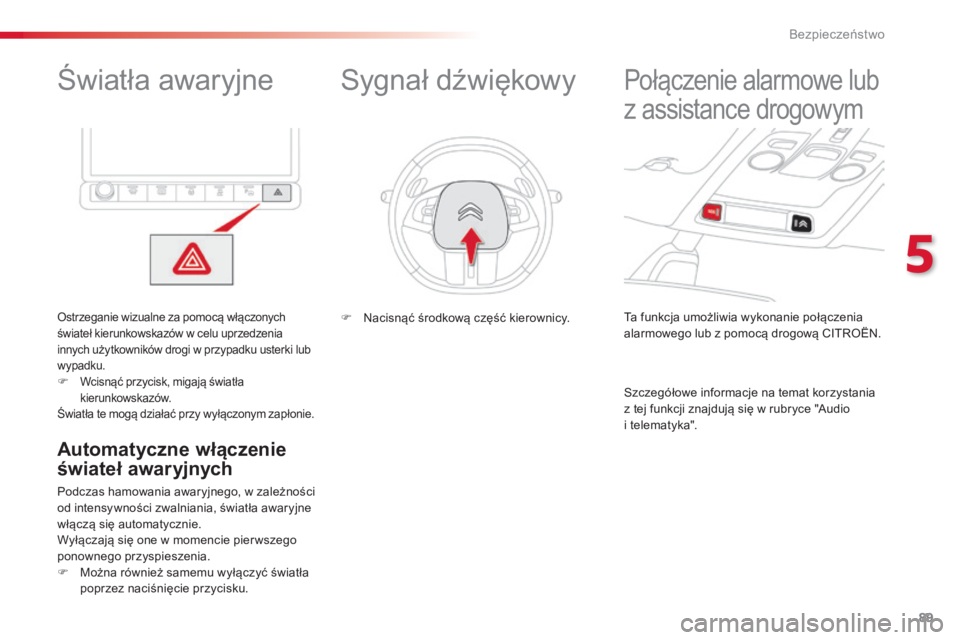

Światła awaryjne
Ostrzeganie wizualne za pomocą włączonych
świateł kierunkowskazów w celu uprzedzenia
innych użytkowników drogi w przypadku usterki lub
wypadku.
F Wcisnąć przycisk, migają światła kierunkowskazów.
Światła te mogą działać przy wyłączonym zapłonie.
Automatyczne włączenie
świateł awaryjnych
Podczas hamowania awaryjnego, w zależności
od intensywności zwalniania, światła awaryjne
włączą się automatycznie.
Wyłączają się one w momencie pier wszego
ponownego przyspieszenia.
F

M
ożna również samemu wyłączyć światła
poprzez naciśnięcie przycisku. Ta funkcja umożliwia wykonanie połączenia
alarmowego lub z pomocą drogową CITROËN.
Połączenie alarmowe lub
z assistance drogowym
Szczegółowe informacje na temat korzystania
z tej funkcji znajdują się w rubryce "Audio
i telematyka".
Sygnał dźwiękowy
F Nacisnąć środkową część kierownicy.
5
Bezpieczeństwo

90
C4-cactus_pl_Chap05_securite_ed01-2015

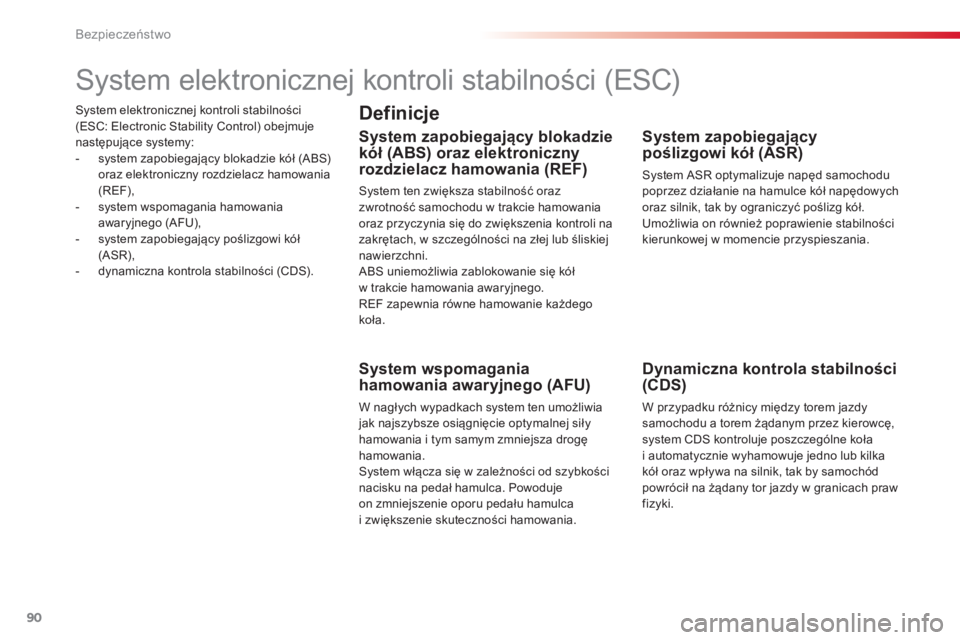

System elektronicznej kontroli stabilności
(ESC: Electronic Stability Control) obejmuje
następujące systemy:
-
s
ystem zapobiegający blokadzie kół (ABS)
oraz elektroniczny rozdzielacz hamowania
(REF),
-

s
ystem wspomagania hamowania
awaryjnego (AFU),
-

s
ystem zapobiegający poślizgowi kół
(ASR),
-

d
ynamiczna kontrola stabilności (CDS).
System elektronicznej kontroli stabilności (ESC)
Definicje
System zapobiegający blokadzie
kół (ABS) oraz elektroniczny
rozdzielacz hamowania (REF)
System ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz przyczynia się do zwiększenia kontroli na
zakrętach, w szczególności na złej lub śliskiej
nawierzchni.
ABS uniemożliwia zablokowanie się kół
w trakcie hamowania awaryjnego.
REF zapewnia równe hamowanie każdego
koła.
System wspomagania
hamowania awaryjnego (AFU)
W nagłych wypadkach system ten umożliwia
jak najszybsze osiągnięcie optymalnej siły
hamowania i tym samym zmniejsza drogę
hamowania.
System włącza się w zależności od szybkości
nacisku na pedał hamulca. Powoduje
on zmniejszenie oporu pedału hamulca
i
zwiększenie skuteczności hamowania.
System zapobiegający
poślizgowi kół (ASR)
System ASR optymalizuje napęd samochodu
poprzez działanie na hamulce kół napędowych
oraz silnik, tak by ograniczyć poślizg kół.
Umożliwia on również poprawienie stabilności
kierunkowej w momencie przyspieszania.
Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę,
system CDS kontroluje poszczególne koła
i automatycznie wyhamowuje jedno lub kilka
kół oraz wpływa na silnik, tak by samochód
powrócił na żądany tor jazdy w granicach praw
fizyki.
Bezpieczeństwo

91
C4-cactus_pl_Chap05_securite_ed01-2015
Zapalenie się tej kontrolki, sprzężonej
z kontrolką STOP , oraz towarzyszący temu
sygnał dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe działanie
elektronicznego rozdzielacza siły hamowania
(REF), co może być przyczyną utraty kontroli
nad pojazdem w momencie hamowania.

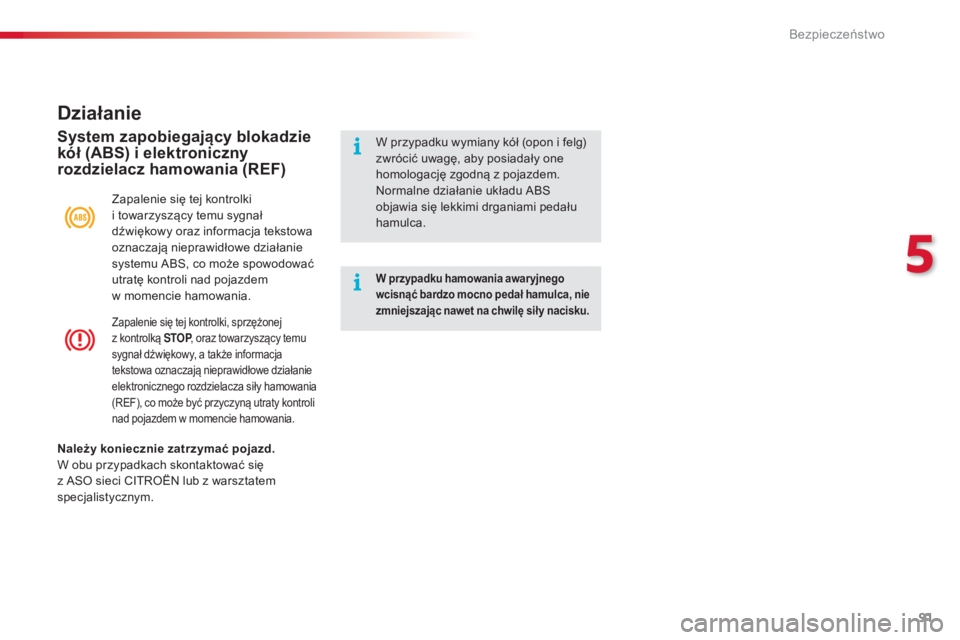

Działanie
Zapalenie się tej kontrolki
i towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu ABS, co może spowodować
utratę kontroli nad pojazdem
w momencie hamowania.
System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.
Normalne działanie układu ABS
objawia się lekkimi drganiami pedału
hamulca.
W przypadku hamowania awar yjnego
wcisnąć bardzo mocno pedał hamulca, nie
zmniejszaj ąc nawet na chwilę sił y nacisku.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
5
Bezpieczeństwo

92
C4-cactus_pl_Chap05_securite_ed01-2015
Dynamiczna kontrola stabilności
(CDS) i układ zapobiegający
poślizgowi kół (ASR)System CDS zapewnia zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinien skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze
zbyt dużą prędkością.
Funkcjonowanie systemu jest
zapewnione pod warunkiem
przestrzegania zaleceń producenta
dotyczących kół (opony i felgi),
elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci CITROËN.
Po zderzeniu sprawdzić system w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Włączenie
Te systemy włączane są automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty
przyczepności lub niekontrolowanej zmiany
toru jazdy, systemy te wpływają na działanie
silnika i układu hamulcowego.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego
w
śniegu, na sypkim gruncie) korzystne może
okazać się wyłączenie systemu CDS w celu
spowodowania poślizgu kół i odzyskania
przyczepności.
Jest to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Usterka działania
Zaleca się jednak ponowne włączenie systemu,
gdy tylko będzie to możliwe. F

N
acisnąć przycisk.
Zapala się ta kontrolka oraz kontrolka
przycisku: system CDS nie wpływa
na pracę silnika.
Ponowne włączenie
System aktywuje się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50 km/h. F

A
by ręcznie przywrócić działanie
systemu, należy ponownie
wcisnąć przycisk. Zapalenie się kontrolki, któremu
towarzyszy sygnał dźwiękowy
oraz komunikat, oznaczają usterkę
systemu.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym w celu kontroli
systemu.
Bezpieczeństwo

93
C4-cactus_pl_Chap05_securite_ed01-2015

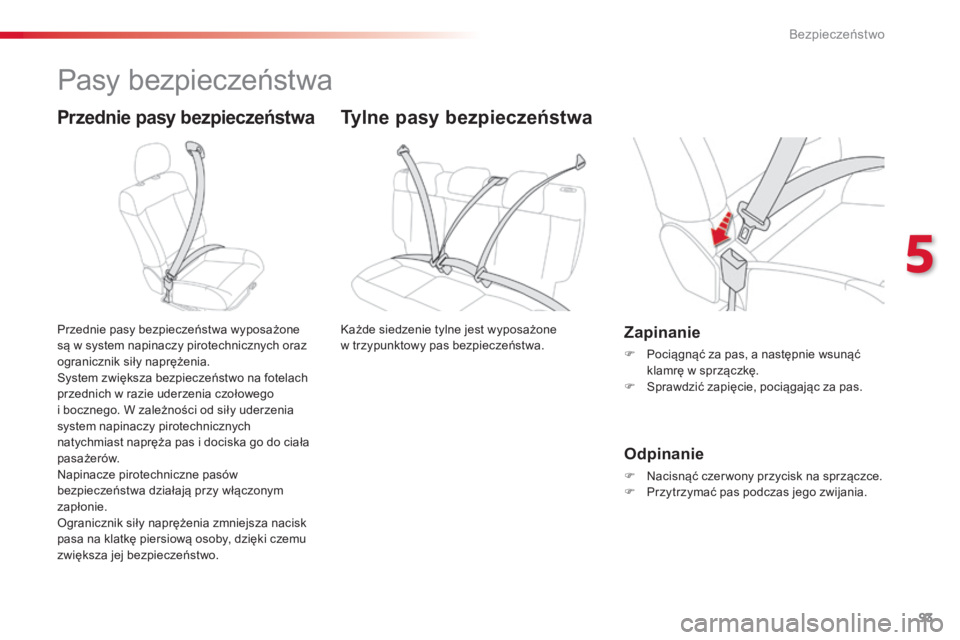

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do ciała
pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, dzięki czemu
zwiększa jej bezpieczeństwo.Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę w sprzączkę.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Tylne pasy bezpieczeństwa
Każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa.
5
Bezpieczeństwo

94
C4-cactus_pl_Chap05_securite_ed01-2015
Powyżej mniej więcej 20 km/h przez
d wie minuty miga jedna lub kilka
kontrolek i uruchamia się sygnał
dźwiękowy. Po upływie dwóch minut
kontrolka lub kontrolki pozostają
zapalone, dopóki kierowca lub
pasażer z przodu nie zapną pasów
bezpieczeństwa.
Kontrolka (kontrolki) niezapięcia /
odpięcia pasów bezpieczeństwa
Kontrolka (kontrolki) przedniego (przednich)
pasa (pasów) bezpieczeństwa
Po włączeniu stacyjki w zestawie
wskaźników zapala się kontrolka
1,
a
odpowiednia kontrolka ( 2
i 3)
zapala się na czer wono na
wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej poduszki
powietrznej pasażera, jeżeli kierowca
i/lub pasażer z przodu nie zapiął
pasa lub go odpiął.
1.
K

ontrolka niezapięcia / odpięcia pasów
z przodu w zestawie wskaźników.
2.
K

ontrolka przedniego lewego pasa.
3.
K

ontrolka przedniego prawego pasa.
4.
K

ontrolka tylnego prawego pasa.
5.
K

ontrolka tylnego środkowego pasa.
6.
K

ontrolka tylnego lewego pasa.
Kontrolka (kontrolki) tylnego (tylnych)
pasa (pasów) bezpieczeństwa
Odpowiednia kontrolka ( 4 do 6)
zapala się na czer wono na
wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej
poduszki powietrznej pasażera,
gdy jeden bądź kilku pasażerów na
tylnych siedzeniach odepnie pas
bezpieczeństwa.
Bezpieczeństwo

95
C4-cactus_pl_Chap05_securite_ed01-2015

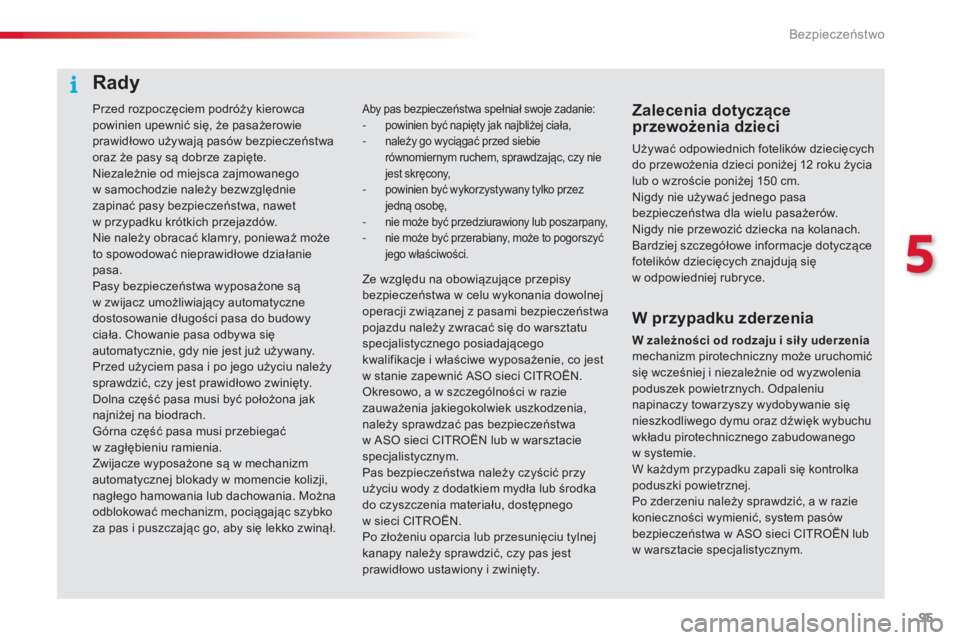

Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się
w
odpowiedniej rubryce.
Aby pas bezpieczeństwa spełniał swoje zadanie:- powinien być napięty jak najbliżej ciała,- należy go wyciągać przed siebie równomiernym ruchem, sprawdzając, czy nie
jest skręcony,
- powinien być wykorzystywany tylko przez jedną osobę,
- nie może być przedziurawiony lub poszarpany,- nie może być przerabiany, może to pogorszyć jego właściwości.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić ASO sieci CITROËN.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w

sieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
Rady
5
Bezpieczeństwo

96
C4-cactus_pl_Chap05_securite_ed01-2015

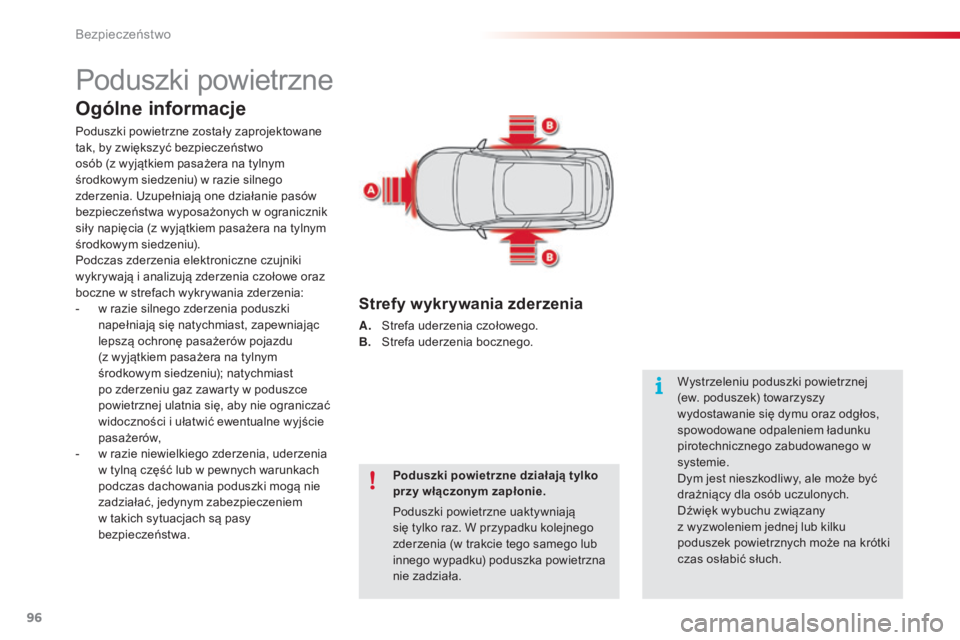

Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w r
azie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z
wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
takich sytuacjach są pasy
bezpieczeństwa. Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.Wystrzeleniu poduszki powietrznej
(ew.
poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego w
systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. S trefa uderzenia bocznego.
Bezpieczeństwo
