2016 CITROEN C4 AIRCROSS Kasutusjuhend (in Estonian)

183
Praktiline informatsioon
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
Lambipirnide kattele ligipääsemiseks peate
viima läbi järgmised toimingud :
F

E
emaldage kinnituspoldid A .
F

E
emaldage kate B .
Juurdepääs lambipirnidele Suunatule pirni
vahetamine (1)
F Keerake lambipesa veerandpöörde võrra
vasakule ja võtke välja.
F
t
õ
mmake lambipirn välja ja vahetage
uue


vastu.
Kui suunatule märgutuli kiiremini vilgub
(parem või vasak), tähistab see vastava
poole pirni riket.
ta

gasiasetamisel toimige vastupidises
järjekorras.
Kollased pirnid, nt. suunatulede omad,
tuleb vahetada sarnaste omadustega ja
värvusega pirnide vastu.
7

184
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
Gabariittulede vahetamine (4)
F Eemaldage plastikkate.
F K eerake lambipesa vasakule ja
tõmmake


välja.
F

E
emaldage pirn ja pesa, vajutades all
olevale klambrile.
F

V
ahetage lambipirn uue vastu.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
Kaugtulede ümberlülitus (2)
F Keerake lambipesa veerand pööret vasakule ja eemaldage see.
F
t
õ
mmake lambipirn välja ja vahetage uue
vastu.
ta

gasiasetamiseks viige need toimingud
vastudises järjekorras läbi.
Päevatulede / gabariittulede
vahetamine (LED) (6)
seda tüüpi dioodtulede vahetamiseks pöörduge
Ci trO ËN esindusse või kvalifitseeritud
töökotta.
Lähitule pirni
vahetamine (3)
Nedse pirnide vahetamiseks pööduge
Ci
trO ËN esindusse või kvalifitseeritud
töökotta.
Nende lambipirnide vahetamiseks pöörduge
C
i

tr
O
ËN esindusse või kvalifitseeritud
töökotta.
Esimeste udutulede (7) /
päevatulede (5) pirni vahetamine
Praktiline informatsioon

185
Praktiline informatsioon
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
F Lükake tul tahapoole, et see välja tuleks.
F V õtke lambi ühendusjuhe lahti.
F

V
ahetage tulepolokk uue vastu.
ta

gasiasetamiseks toimige vastupidises järjekorras.
se

lle tule saate C
i
tr
O
ËN esindusest või kvalifitseeritud töökojast.
Külgmiste dubleerivate suunatulede vahetamine
Tuled küljepeeglitel
LED tule vahetamiseks peate pöörduma Ci trO ËN esindusse või kvalifitseeritud töökotta.
7

186
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
1. Lisapidurituli (diood).
2. Numbrimärgituli (W5W-5W).
3.
U

dutuli ( W21W-21W ).
4.
T

agurdustuli (W16W-16W).
5.
Su

unatuled (WY21W-21W).
6.
G

abariittuled / pidurituled (W21-5W).
Ta g a t u l e d
Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada
sarnaste omadustega ja sama värvi
lambipirnidega. Neid pirne vahetatakse pakiruumi väljastpoolt
:
F
A
vage pakiruum.
F
E
emaldage kaks kinnituskruvi.
F
V
õtke tuledeplokk lahti ja ettevaatlikult
välja, seda tahapoole tõmmates.
F K eerake pirni veerandpöörde võrra
vasakule ja eemaldage see.
F
t
õ
mmake pirn välja ja asendage uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuledeploki kinntuspoldid jääksid
sõiduki kerel olevate vastu.
Gabariittulede / piduritulede (6),
suunatulede (5) ja udutu (3) pirni
vahetamine
F Avage pakiruum.
F K atte avamiseks sisestage kruvikeeraja
süvendisse.
F

K
eerake pirni veerandpöörde võrra
vasakule.
F
t
õ
mmake lambipirn välja ja asendage
uuega.
ta

gasiasetamiseks toimige vastupidises
järjekorras.
Neid lambipirne võite lasta vahetada ka
C
i

tr
O
ËN esinduses või kvalifitseeritud
töökojas.
Tagurdustulede pirnid
vahetamine (4)
Praktiline informatsioon

187
Praktiline informatsioon
C4-Aircross_et_Chap07_info-pratiques_ed01-2014

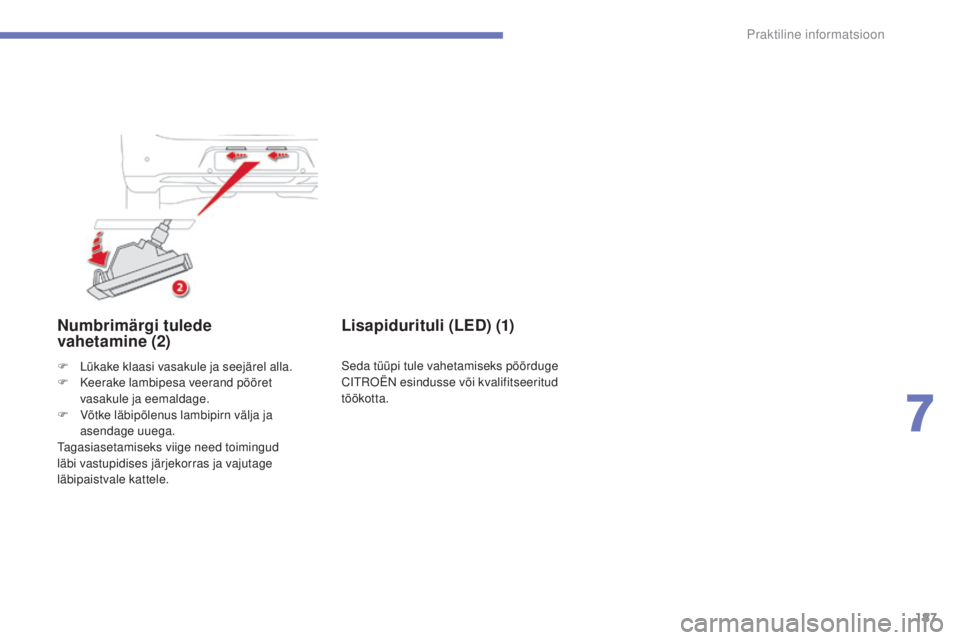

Numbrimärgi tulede
vahetamine (2)
F Lükake klaasi vasakule ja seejärel alla.
F
K eerake lambipesa veerand pööret
vasakule ja eemaldage.
F

V
õtke läbipõlenus lambipirn välja ja
asendage uuega.
ta

gasiasetamiseks viige need toimingud
läbi vastupidises järjekorras ja vajutage
läbipaistvale kattele.
Lisapidurituli (LED) (1)
seda tüüpi tule vahetamiseks pöörduge
Ci trO ËN esindusse või kvalifitseeritud
töökotta.
7

188
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
Kaitsmete vahetamine
Kaitsmete vahetamise näpitsad asuvad
mootoriruumi kaitsmekarbis.
ju
urdepääsuks

:
F

A
vage mootoriruumi kaas
(vt. "Kontrollimine").
F

V
õta kate lahti ja eemalda see.
F

V
õtke näpitsad välja.
F
s
ul
gege kate väga hoolikalt, et tagada
kaitsmekarbi hermeetilisus.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
F

K
ontrolige, et süütevõti oleks
asendis


"LOCK " või sõiduk oleks " OFF"
režiimil.
F

L
eidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
F

K
aitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
F

A
sendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
F

K
ontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.
Kaitsme vahetamine
Õige Vale
C
i
tr
O
ËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata C
i

tr
O
ËN poolt;
sama kehtib lubatud lisaseadmete
valest, eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral,
eriti üle 10
milliampriste seadmete
korral.te ie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
pöörduge C
i

tr
O
ËN esindusse või
kvalifitseeritud töökotta. Allolevast tabelist puuduva kaitsme
vahetamine võib põhjustada tõsiseid
häireid teie sõiduki töös. Pöörduge
C
i
tr
O
ËN esindusse või kvalifitseeritud
töökotta.
Praktiline informatsioon

189
Praktiline informatsioon
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
Juurdepääs kaitsmetele
F Võtke kaas lahti ja eemaldage see täielikult enda poole tõmmates. Kaitsme N°
Voolutugevus Kaitstav vooluring
1 * 30 A
sa
longi tuulutus.
2 15

A
Pidurituled, lisapidurituli.
3 10

A
ta
gumised udutuled.
4 30 A
Esiklaasipuhasti, klaasipesur.
6 20 A
Kesklukustus, elektrilised küljepeeglid.
7 15

A
Autoraadio, telemaatika, us
B
plokk, käed vabad varustus.
8 7, 5

A
Kaugjuhtimispuldiga võti, kliimaseadme arvuti, näidikuplokk,
elektrilised aknatõstukid, vihma- ja valgusandurid, alarm,
lülitusriba, nupud rooli all.
9 15

A
sal
ongi ja näidikuploki valgustus.
10 15
AOhutuled.
11 15


A
tag
aklaasipuhasti.
12 7, 5


ANäidikuplokk, multifunktsionaalne ekraan, parkimiabi,
istmesoojendus, tagaklaasi soojendus, elektriline katuseluuk,
esitulede kaugjuhtimine.
13 15


A
si
garetisüütaja, lisaseadmete pistikupesa.
15 20
AElektriline katuseluuk.
16 10


AKüljepeeglid, autoraadio.
7

190
C4-Aircross_et_Chap07_info-pratiques_ed01-2014
* maksikaitsmed moodustavad elektrisüsteemide lisakaitse. Nendega seonduvaid töid võib teostada vaid C itrO ËN esinduses või kvalifitseeritud töökojas.
Kaitsme N°
Voolutugevus Kaitstav vooluring
18 7, 5

A
ta
gurdustuled.
19 15

A
Lisaseadmete pistikupesa.
20 * 30 A
Elektriliste aknatõstukite lülitid.
21* 30 A
ta
gaklaasi soojendus.
22 7, 5

A
so
ojendusega küljepeeglid.
24 25 A
Elektriline juhi- ja kaasreisija iste.
25 30 A
is
tmesoojendus.
Praktiline informatsioon
