2016 CITROEN C-ZERO instrument panel

16
C-zero_sv_Chap01_controle-de-marche_ed01-2014
KontrollampaIndikeringOrsak Åtgärder/observationer
Bältespåminnare
för förare och
frampassagare Tänds med fast och
sedan blinkande sken,
åtföljt av en ljudsignal. Föraren och/eller frampassageraren
har inte satt fast eller har lossat sitt
säkerhetsbälte. Dra fram bältet och skjut in låstungan i bälteslåset.
Bältespåminnare för
höger baksätesplatsFast sken.
Passageraren höger bak har lossat
sitt säkerhetsbälte.
Dra fram bältet och skjut in låstungan i bälteslåset.
Bältespåminnare
för vänster
baksätesplats Fast sken.
Passageraren vänster bak har lossat
sitt säkerhetsbälte.
Lågt däcktryck
Fast sken. Trycket är otillräckligt i ett eller flera
däck. Kontrollera däcktrycket snarast möjligt.
Denna kontroll bör helst utföras på kalla däck.
Du måste ominitialisera systemet efter varje justering
av trycket på ett eller flera däck och efter byte av ett
eller flera hjul.
Se avsnittet "Däcktrycksvarnare" för mer information.
Blinkar och sedan fast
sken. Ett fel har uppstått i funktionen och/
eller minst ett av hjulen har ingen
detekterad givare. Däcktrycket kontrolleras inte längre.
Låt Citroën eller en annan kvalificerad verkstad göra
en kontroll.
Instrumentpanelen

17
C-zero_sv_Chap01_controle-de-marche_ed01-2014
KrockkuddarTillfälligt tänd. När du slår till tändningen tänds
denna kontrollampa i några sekunder
och släcks sedan. Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om lampan inte slocknar.
Fast sken. Fel i ett airbagsystem eller de
pyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Skyddssystem
för
huvudbatteriet Fast sken.
Huvudbatteriets laddningsnivå
är för låg eller temperaturen i
huvudbatteriet är för låg... Begränsning av den tillgängliga motoreffekten.
Ladda huvudbatteriet snarast.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om lampan inte slocknar.
Självdiagnossystem
för bilens
huvudelsystemFast sken.
Fel i bilens huvudelsystem. Bilen måste stannas.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
1
Instrumentpanelen

18
C-zero_sv_Chap01_controle-de-marche_ed01-2014
Laddningsnivåmätare för huvudbatteriet
Visning
Fyra varningar i följd indikerar att energinivån i
huvudbatteriet börjar bli låg:
-
T
vå staplar är tända och blinkar i
energimätaren på instrumenttavlan:
reservnivån har nåtts.
-

D
en sista stapeln i energimätaren blinkar.
-

D
en sista stapeln försvinner: indikeringen
av räckvidden försvinner, värmen och
luftkonditioneringen stängs av.
Varningar för låg energinivå
- Denna kontrollampa tänds i instrumenttavlan: gradvis
sänkning av den tillgängliga
motoreffekten.
Huvudbatteriets laddningsnivå visas permanent
i instrumenttavlan.
Instrumentpanelen

19
C-zero_sv_Chap01_controle-de-marche_ed01-2014

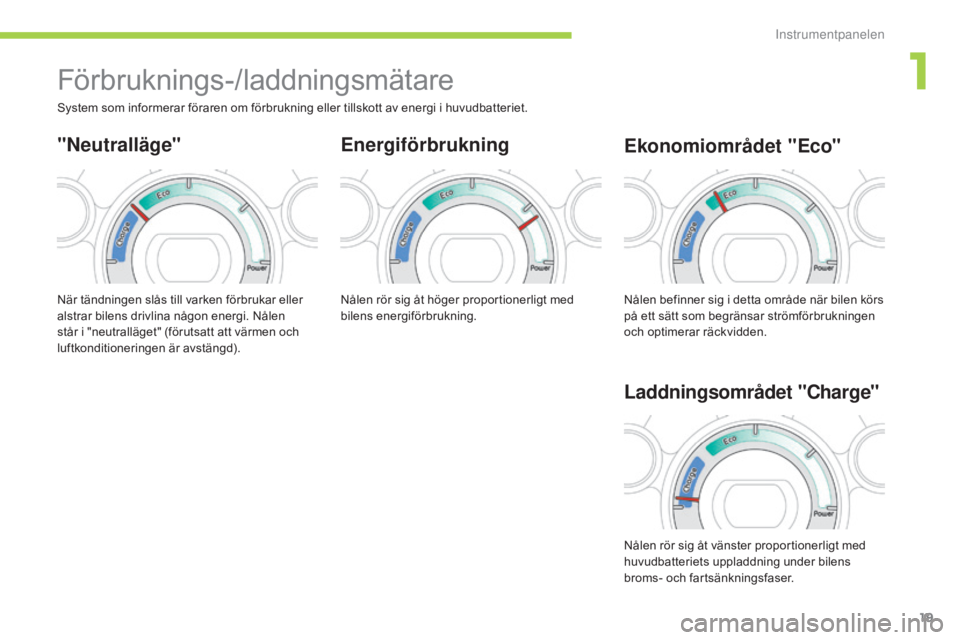

Förbruknings-/laddningsmätare
Energiförbrukning
När tändningen slås till varken förbrukar eller
alstrar bilens drivlina någon energi. Nålen
står i "neutralläget" (förutsatt att värmen och
luftkonditioneringen är avstängd).
Ekonomiområdet "Eco"
System som informerar föraren om förbrukning eller tillskott av energi i huvudbatteriet.
"Neutralläge"Laddningsområdet "Charge"
Nålen rör sig åt höger proportionerligt med
bilens energiförbrukning.Nålen befinner sig i detta område när bilen körs
på ett sätt som begränsar strömförbrukningen
och optimerar räckvidden.
Nålen rör sig åt vänster proportionerligt med
huvudbatteriets uppladdning under bilens
broms- och fartsänkningsfaser.
1
Instrumentpanelen

20
C-zero_sv_Chap01_controle-de-marche_ed01-2014
Display på instrumenttavlanNär tändningen står i läge "ON" kan du visa följande information i displayen genom att trycka upprepade gånger på knappen A .
Vägmätare
System som mäter den sammanlagda sträcka
bilen kör under sin livstid.
Tryck på knapp A.
Den totala mätarställningen visas i displayen.Nollställning
Med tändningen påslagen trycker du knappen i
mer än 2 sekunder, när någon av sträckorna A
eller B visas.
Trippmätare (sträcka A eller B)
Dessa båda sträckor visar hur långt bilen har
körts sedan den senaste nollställningen av
mätaren.
Tryck på knapp A för att visa den önskade
sträckan.
Instrumentpanelen

21
C-zero_sv_Chap01_controle-de-marche_ed01-2014
Serviceindikator
Så fort tändningen är påslagen skall du trycka
flera gånger i följd på knappen A tills önskad
serviceindikering visas. Serviceintervallet kan indikeras på två olika
sätt:
-
å
terstående körsträcka (i km),
-
t
id som återstår till nästa servicebesök
(i månader).
Funktionssätt
1. Displayen indikerar att det återstår 1 000 km eller 1 månad till nästa
servicebesök.
2.
D

isplayen indikerar att det är dags för ett
servicebesök.
V

arje gång tändningen slås på visas
servicenyckeln i några sekunder för att
påminna om att servicen ska utföras
snarast.
3.
N

är servicen är gjord visas på nytt
avståndet eller tiden som återstår före
nästa service.
System som håller föraren informerad om hur
lång tid som återstår till nästa servicebesök.
Denna tidpunkt beräknas från den senaste
nollställningen av indikatorn.
System för manuell inställning av ljusstyrkan på
förarplatsen, beroende på hur ljust det är ute.
Tryck på knappen A (med tända eller släckta
ljus) för att välja funktionen och håll den
sedan intryckt för att anpassa ljusstyrkan på
förarplatsen till dag- eller mörkerkörning.
Ljusstyrkan ökar varje gång du trycker på
knappen A.
Då belysningen når maximal ljusstyrka
trycker du på nytt för att växla till den lägsta
belysningsnivån.
Så fort belysningen når önskad ljusstyrka
släpper du knappen A .
Inställningen sparas i minnet så fort du släpper
knappen A och försvinner inte när du ställer
tändningen i läge OFF.
Reostat för instrumentbelysning
1
Instrumentpanelen

22
C-zero_sv_Chap01_controle-de-marche_ed01-2014
Efter en viss tid och en viss körsträcka
återställs automatiskt visningen av "---"
som indikerar att det är dags för ett
servicebesök. Displayen börjar då
i stället visa tiden som återstår före
nästa servicebesök.
Nollställning av serviceindikatorn
Serviceindikatorn ska nollställas efter varje
service.
Gör så här:
F

S
täng av tändningen (tändningen
i läge
LOCK eller ACC).
F

T
ryck flera gånger i följd på
nollställningsknappen A tills
serviceindikatorn visas.
F

T
ryck på nollställningsknappen och håll
den intryckt i några sekunder, så att
nyckelsymbolen börjar blinka.
F

T
ryck på nollställningsknappen medan
nyckelsymbolen blinkar, för att få visningen
"---" att övergå till "CLEAR" .
S

träckan eller tiden som återstår till nästa
service visas.
Instrumentpanelen

23
C-zero_sv_Chap01_controle-de-marche_ed01-2014
Den här funktionen ger dig en uppskattning av
hur mycket längre din bil kan köras med hänsyn
tagen till de senaste kör förhållandena (körstil,
användning av värme och luftkonditionering etc.)
Räckviddsindikator
När räckvidden är för liten visas "- - -"
i instrumenttavlan.
Detektering av lågt däcktryck
Val av monterad uppsättning
däck
Om du på förhand registrerat en andra
uppsättning däck med givare måste du efter
att ha bytt ut den ena uppsättningen mot den
andra välja motsvarande uppsättning
i displayen på instrumenttavlan.
Det gör du på följande vis:
F
T
ryck på knappen A och välj funktionen.
F

T
ryck på knappen A och håll den intryckt
i minst 10


sekunder för att växla mellan
1:a och 2:a uppsättningen däck.
Du måste ominitialisera däcktrycksvarnaren
när du har justerat trycket i ett eller flera däck
eller har bytt ett eller flera däck.
Det gör du på följande vis:
F

T

ryck på knappen A och välj funktionen.
F

T

ryck på knappen A och håll den intryckt
i minst 3

sekunder .
En ljudsignal hörs och kontrollampan
för lågt däcktryck blinkar långsamt tills
ominitialiseringen genomförts.
1
Instrumentpanelen
