2016 BMW 3 SERIES sensor

AvariaO sistema não pode ser activado se o sensor
de radar não estiver alinhado correctamente,
devido a, por ex. um dano de estacionamento.
Aparece uma mensagem do Check-Control
quando o sistema não funciona.
Regulação da velocidade de
cruzeiro
Princípio de funcionamento O sistema mantém a velocidade predefinida
através dos botões no volante. Em descidas
acentuadas e onde o efeito de travagem do
motor não é suficiente, o sistema trava.
Generalidades
Consoante o ajuste da viatura, é possível alte‐
rar as características da regulação da veloci‐
dade em determinadas áreas.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito. Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
A utilização do sistema pode resultar
num perigo de acidente maior nas seguintes situações:▷Num percurso com muitas curvas.▷Se houver muito trânsito.▷Se o piso tiver gelo, se houver nevoeiro,
neve ou chuva ou se o piso for instável.Existe perigo de acidente ou perigo de danos
materiais. Utilizar o sistema apenas se for pos‐
sível uma deslocação com velocidade cons‐
tante.◀
Sumário
Teclas no volanteTeclaFunçãoLigar, desligar, interromper a regula‐
ção da velocidade, consulte a pá‐
gina 148.Aceder à velocidade, consulte a pá‐
gina 149.Interruptor basculante: alterar, man‐
ter, memorizar a velocidade, con‐
sulte a página 149.
Comandos
Ligar Premir a tecla no volante.
A marcação no velocímetro é colocada na ve‐
locidade actual.
A regulação da velocidade de cruzeiro pode
ser usada.
DSC é eventualmente ligado.
Desligar Premir a tecla no volante.
▷Em estado activo: premir duas vezes.▷Em estado interrompido: premir uma vez.
As indicações apagam. A velocidade progra‐
mada memorizada é apagada.
Interromper Em estado activo, premir a tecla no
volante.
Seite 148ComandosConforto na condução148
Online Edition for Part no. 01 40 2 966 113 - X/15

Indicações no instrumento combinado
Luz de controlo Consoante o equipamento, a luz de
controlo no grupo de instrumentos
acende se o sistema estiver ligado.
Velocidade programada▷A marcação acende a verde:
o sistema está activo.▷A marcação acende a la‐
ranja: o sistema foi interrom‐
pido.▷A marcação não acende: o sistema está
desligado.
Indicação de estado breve
Velocidade desejada seleccionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não estão eventualmente cumpridas neste mo‐
mento.
Indicações no display Head-Up
Algumas informações do sistema também po‐
dem ser apresentadas no display Head-Up.
Controlo da Distância de Estacion PDC
PrincípioO PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objecto que
está atrás, ou, caso o veículo também esteja
equipado com PDC na parte da frente, à frente
do veículo, é indicada através de:
▷Sinais acústicos.▷Visualização óptica.Com o equipamento adequado: os obstáculos
ao lado da viatura que são reconhecidos pelos
sensores do assistente de estacionamento,
também podem ser alertados pelo PDC. Ver
protecção dos flancos, consulte a página 152.
Generalidades
Para a medição encontram-se montados sen‐
sores de ultra-sons nos pára-choques.
Dependendo do ambiente, a autonomia é de
aprox. 2 m.
O aviso acústico só ocorre nas seguintes si‐
tuações:▷Nos sensores à frente e nos dois sensores
de ângulo atrás a aprox. 60 cm.▷Nos dois sensores centrais atrás a aprox.
1,50 m.▷Em caso de perigo de colisão.▷Com assistente de estacionamento: nos
sensores laterais a aprox. 60 cm.
Indicações
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC activado
pode ocorrer uma advertência demasiado
tarde. Existe perigo de ferimento ou o perigo
de danos materiais. Evitar um avanço rápido
em direcção a um objecto. Evitar um arranque
rápido enquanto o PDC ainda não estiver ac‐
tivo.◀
Seite 150ComandosConforto na condução150
Online Edition for Part no. 01 40 2 966 113 - X/15

Sumário
Com o PDC à frente: tecla na viatura
Controlo da Distância de Estaciona‐
mento PDC
Sensores de ultra-sons Sensores de ultra-sons do PDC,
por ex., nos pára-choques.
Condições de funcionamento Para garantir a operacionalidade completa:
▷Não tapar os sensores, por ex., com auto‐
colantes, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com um equipamento de lim‐
peza a alta pressão, manter uma distância mí‐
nima de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.
Ligar/desligar
Ligar automaticamente
O PDC liga-se automaticamente nas seguintes
situações:
▷Quando é engrenada a posição R da ala‐
vanca selectora com o motor em funciona‐
mento.
Adicionalmente, a câmara de marcha-atrás
é ligada.▷Em caso de equipamento com assistente
de estacionamento: se forem reconheci‐
dos obstáculos atrás e à frente da viatura
pelo PDC e a velocidade for inferior a
aprox. 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Seleccionar a configuração.
O ajuste é memorizado para o perfil utili‐
zado nesse momento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Com PDC à frente: ligar/desligar
manualmente
Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Visualização
Sinais acústicos A aproximação a um objecto é sinalizada, em
relação à respectiva posição, por um sinal des‐
contínuo. Se, por ex., for identificado um ob‐
jecto à esquerda, atrás da viatura, o sinal acús‐
tico é emitido pelo altifalante traseiro
esquerdo.
À medida que a distância em relação ao ob‐
jecto vai diminuindo, os sinais tornam-se me‐
nos espaçados.
Seite 151Conforto na conduçãoComandos151
Online Edition for Part no. 01 40 2 966 113 - X/15

Se a distância em relação a um objecto detec‐
tado for inferior a aprox. 25 cm, soa um sinal
contínuo.
Com PDC à frente: se existirem objectos tanto
à frente, como atrás da viatura, é emitido um
sinal contínuo alternado.
O sinal acústico é desligado quando é selec‐
cionada a posição da alavanca selectora P com
caixa de velocidades Steptronic.
Volume É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Rodar o Controller até se atingir o ajuste
pretendido.6.Premir o Controller.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Advertência óptica
A aproximação a um objecto pode ser indicada
no display de controlo. Os objectos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Surge uma visualização assim que o Controlo
da Distância de Estacionamento (PDC) for acti‐
vado.
A área de detecção dos sensores é represen‐
tada a verde, a amarelo e a vermelho.
Quando é apresentada a imagem da câmara de
marcha-atrás, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Com o equipamento adequado:
protecção dos flancos
Princípio Os obstáculos ao lado da viatura são reconhe‐
cidos pelos sensores do assistente de estacio‐
namento. O PDC alerta para estes obstáculos
através de sinais acústicos ou do display de
controlo.
Visualização
Obstáculos laterais na indicação do PDC.
▷Marcações a cores: advertência para ob‐
stáculos reconhecidos.▷Marcações cinzentas: a zona ainda não foi
cartografada.▷Sem marcações: não foram reconhecidos
quaisquer obstáculos.
Limites da protecção dos flancos
O sistema só reconhece obstáculos parados
que entraram anteriormente na zona dos sen‐
sores aquando da circulação.
O sistema reconhece se a própria viatura se
aproxima do obstáculo parado devido ao movi‐
mento próprio ou ao ângulo de viragem.
O sistema não reconhece se um obstáculo se
movimenta. Por isso, em caso de paragem, as
marcações na indicação são apresentadas a
cinzento após um determinado período de
tempo.
Seite 152ComandosConforto na condução152
Online Edition for Part no. 01 40 2 966 113 - X/15

Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
É exibida uma mensagem do Check-Control.
Limites da medição com ultra-sons
O sistema de identificação de objectos pode
chegar aos seus limites físicos, por ex., nas se‐
guintes situações:▷Em caso de crianças pequenas e animais.▷Em pessoas com um vestuário específico,
por ex., casaco.▷Em caso de avaria externa do sistema de
ultra-som, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem sujos, cobertos
de gelo, danificados ou mal colocados.▷Em caso de condições climáticas específi‐
cas, por ex., humidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e acoplamentos de re‐
boque de outras viaturas.▷Objectos finos ou em forma de cunha.▷Em caso de objectos em movimento.▷No caso de objectos altos e salientes,
por ex., saliências da parede ou carga.▷Objectos com bordos e arestas vivas.▷No caso de objectos com superfícies ou
estruturas finas, por ex., vedações.▷Objectos com superfícies porosas.▷Com carga saliente.
Objectos baixos já indicados, por ex. bordo de
passeios, podem encontrar-se no ângulo cego
dos sensores antes ou depois de soar um sinal
de advertência contínuo.
Advertências falsas
O PDC pode emitir um aviso sob as seguintes
condições, apesar de não se encontrar ne‐
nhum obstáculo na área de detecção:
▷Com chuva forte.▷Com os sensores muito sujos ou gelados.▷Com os sensores cobertos de neve.▷Com piso rugoso.▷Irregularidades no solo, por ex., lombas.▷Em espaços grandes e rectangulares com
paredes lisas, por ex., garagens subterrâ‐
neas.▷Em sistemas de lavagem e máquinas de la‐
vagem automática.▷Com fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultra-sons, por
ex., varredoras mecânicas, máquinas de
limpeza a jacto de vapor ou lâmpadas de
néon.
A avaria de funcionamento é comunicada atra‐
vés de um sinal sonoro contínuo em alternân‐
cia entre os altifalantes dianteiros e traseiros.
Assim que a avaria já não for sinalizada por ou‐
tras fontes de ultra-sons, o sistema está nova‐
mente operacional.
Para reduzir advertências falsas, eventual‐
mente desligar a activação automática do PDC
quando os obstáculos são reconhecidos, por
ex., nas máquinas de lavagem automática,
consulte a página 151.
Seite 153Conforto na conduçãoComandos153
Online Edition for Part no. 01 40 2 966 113 - X/15

AvariaÉ exibida uma mensagem do Check-Control.
No display de controlo, a área de detecção dos sensores é representada de forma realçada.
O PDC está avariado. Mandar verificar o sis‐
tema.
Surround View
Princípio de funcionamento O Surround View engloba diferentes sistemas
de assistência de câmara, que o assistem ao
estacionar, ao realizar manobras, assim como
em saídas e cruzamentos com pouca visibili‐
dade.▷Câmara de marcha-atrás, consulte a pá‐
gina 154.▷Side View, consulte a página 157.▷Top View, consulte a página 158.
Câmara de marcha-atrás
O princípio de funcionamento A câmara de marcha-atrás ajuda no estaciona‐
mento e nas manobras com marcha-atrás.
Para o efeito, a área atrás da viatura é apresen‐
tada no display de controlo.
Indicação ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
Sumário
Tecla na viatura
Câmara de marcha-atrás
Câmara
A objectiva da câmara encontra-se no friso da
pega da tampa da bagageira. A sujidade pode
influenciar a qualidade da imagem.
Limpar a objectiva da câmara, consulte a pá‐
gina 253.
Ligar/desligar
Ligar automaticamente
Colocar a alavanca selectora na posição R com
o motor em funcionamento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Seite 154ComandosConforto na condução154
Online Edition for Part no. 01 40 2 966 113 - X/15

Exibir a linha do raio de viragem e a
linha da faixa de rodagem▷A linha do raio de viragem, estática e ver‐
melha, mostra a necessidade de espaço la‐
teral com ângulo de viragem completo.▷A linha da faixa de rodagem, variável e
verde, ajuda a avaliar a real necessidade de
espaço lateral.
A linha da faixa de rodagem depende da
velocidade selecionada e do ângulo de vi‐
ragem atual. A linha da faixa de rodagem é
ajustada sucessivamente com os movi‐
mentos do volante.
"Linhas ajuda estacionam."
São exibidas as linhas do raio de viragem e as
linhas da faixa de rodagem.
Limitações do sistema O Top View não pode ser utilizado:
▷Com a porta aberta.▷Com a tampa da mala aberta.▷Com o retrovisor exterior recolhido.▷Com más condições de luminosidade.
Em algumas destas situações, é exibida uma
mensagem do Check-Control.
Assistente de
estacionamento
Princípio
O sistema assiste no estacionamento durante
as seguintes situações:
▷No estacionamento lateral, paralelamente à
faixa de rodagem.▷No estacionamento de marcha-atrás, na
transversal à faixa de rodagem.
A operação do assistente de estacionamento é
dividida em três passos:
▷Ligar e activar.▷Procurar o espaço de estacionamento.▷Estacionar.
O estado do sistema e as instruções necessá‐
rias são exibidos no display de controlo.
Sensores de ultra-sons medem os espaços de
estacionamento em ambos os lados da viatura.
O assistente de estacionamento calcula a linha
ideal de estacionamento e assume a viragem
durante o processo de estacionamento.
Indicações
Parte integrante do assistente de estaciona‐
mento é o Controlo da Distância de Estaciona‐
mento PDC, consulte a página 150.
Ao estacionar, ter ainda em atenção as infor‐
mações e indicações visuais e acústicas do
PDC, do assistente de estacionamento e da
câmara de marcha-atrás e agir de acordo com
a situação.
Fontes de áudio altas no exterior e no interior
da viatura podem sobrepor-se ao sinal acús‐
tico do PDC.
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
Se utilizar a esfera de reboque, o assis‐
tente de estacionamento pode provocar danos
por causa dos sensores ocultos. Existe perigo
Seite 160ComandosConforto na condução160
Online Edition for Part no. 01 40 2 966 113 - X/15

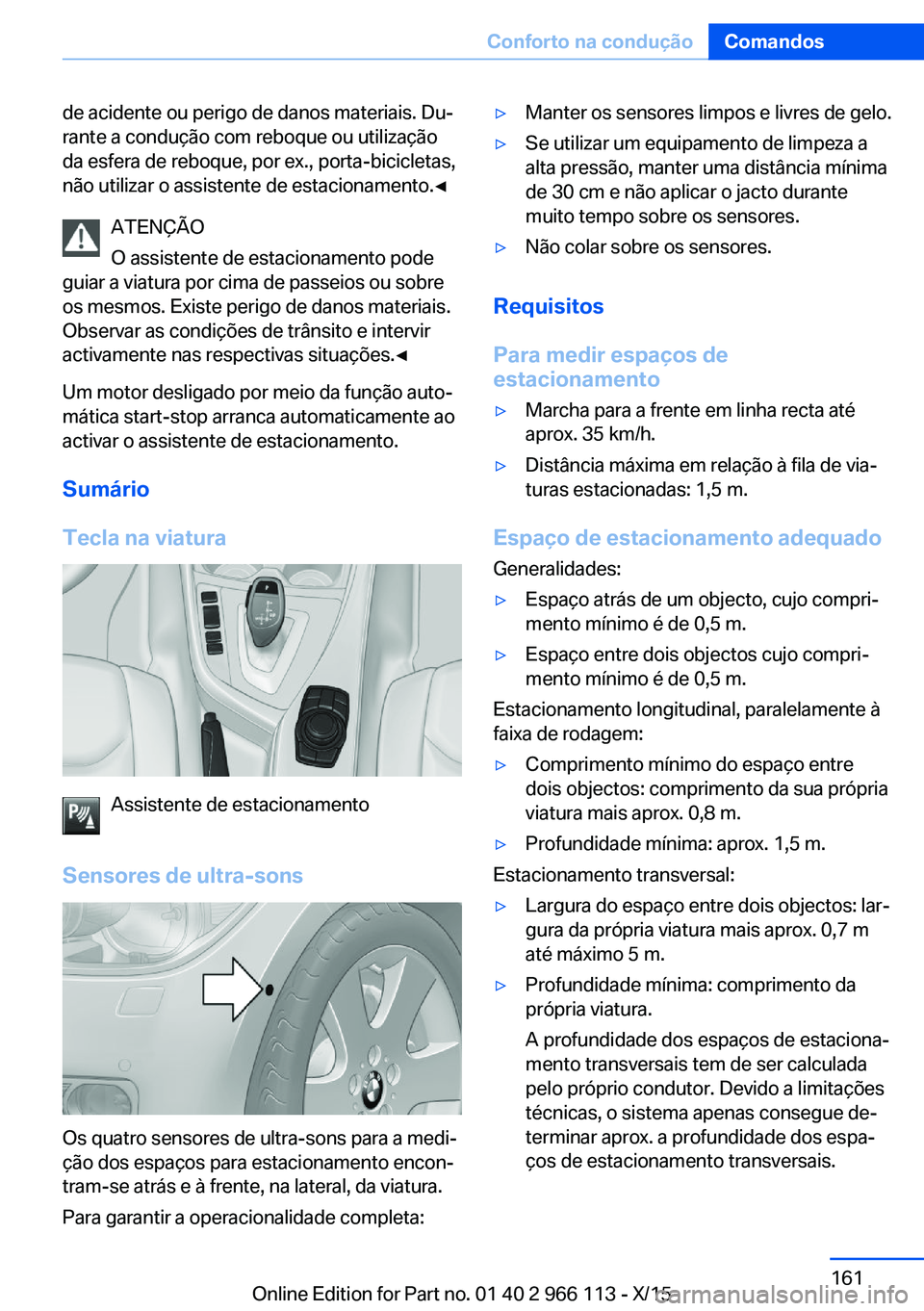

de acidente ou perigo de danos materiais. Du‐
rante a condução com reboque ou utilização
da esfera de reboque, por ex., porta-bicicletas,
não utilizar o assistente de estacionamento.◀
ATENÇÃO
O assistente de estacionamento pode
guiar a viatura por cima de passeios ou sobre
os mesmos. Existe perigo de danos materiais.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Um motor desligado por meio da função auto‐
mática start-stop arranca automaticamente ao
activar o assistente de estacionamento.
Sumário
Tecla na viatura
Assistente de estacionamento
Sensores de ultra-sons
Os quatro sensores de ultra-sons para a medi‐
ção dos espaços para estacionamento encon‐
tram-se atrás e à frente, na lateral, da viatura.
Para garantir a operacionalidade completa:
▷Manter os sensores limpos e livres de gelo.▷Se utilizar um equipamento de limpeza a
alta pressão, manter uma distância mínima
de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.▷Não colar sobre os sensores.
Requisitos
Para medir espaços de
estacionamento
▷Marcha para a frente em linha recta até
aprox. 35 km/h.▷Distância máxima em relação à fila de via‐
turas estacionadas: 1,5 m.
Espaço de estacionamento adequado
Generalidades:
▷Espaço atrás de um objecto, cujo compri‐
mento mínimo é de 0,5 m.▷Espaço entre dois objectos cujo compri‐
mento mínimo é de 0,5 m.
Estacionamento longitudinal, paralelamente à
faixa de rodagem:
▷Comprimento mínimo do espaço entre
dois objectos: comprimento da sua própria
viatura mais aprox. 0,8 m.▷Profundidade mínima: aprox. 1,5 m.
Estacionamento transversal:
▷Largura do espaço entre dois objectos: lar‐
gura da própria viatura mais aprox. 0,7 m
até máximo 5 m.▷Profundidade mínima: comprimento da
própria viatura.
A profundidade dos espaços de estaciona‐
mento transversais tem de ser calculada
pelo próprio condutor. Devido a limitações
técnicas, o sistema apenas consegue de‐
terminar aprox. a profundidade dos espa‐
ços de estacionamento transversais.Seite 161Conforto na conduçãoComandos161
Online Edition for Part no. 01 40 2 966 113 - X/15
