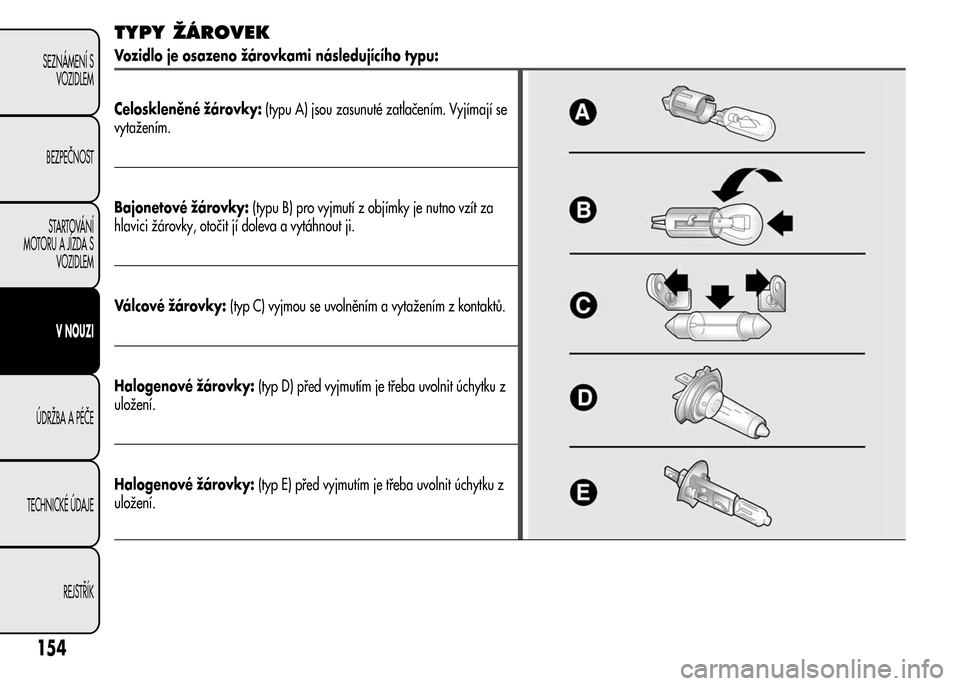

TYPY ŽÁROVEK
Vozidlo je osazeno žárovkami následujícího typu:
Celoskleněné žárovky:(typu A) jsou zasunuté zatlačením. Vyjímají se
vytažením.
Bajonetové žárovky:(typu B) pro vyjmutí z objímky je nutno vzít za
hlavici žárovky, otočit jí doleva a vytáhnout ji.
Válcové žárovky:(typ C) vyjmou se uvolněním a vytažením z kontaktů.
Halogenové žárovky:(typ D) před vyjmutím je třeba uvolnit úchytku z
uložení.
Halogenové žárovky:(typ E) před vyjmutím je třeba uvolnit úchytku z
uložení.
154
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Žárovky Typ Výkon Viz obr.
Přední obrysová/Denní světla W21/5W 5/21W A
Koncová světla LED – –
Potkávací světlomety H7 55W D
Dálková světla H7 55W R
Přední směrová světla modul 24W 24W B
Zadní směrová světla P21W 21W B
Boční směrová světla WY5W 5W A
Stop LED – –
3. brzdové světlo LED – –
Osvětlení registrační značky W5W 5W A
Mlhový světlomet H1 55W V
Zadní svítilny do mlhy P21W 21W B
Zpětný chod P21W 21W B
Přední stropní svítilna C10W 10W C
Svítilna v zavazadlovém prostoru W5W 5W A
Stropní svítilna v odkládací schránce C5W 5W C
Svítilny u dveřního prahu W5W 5W A
155
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

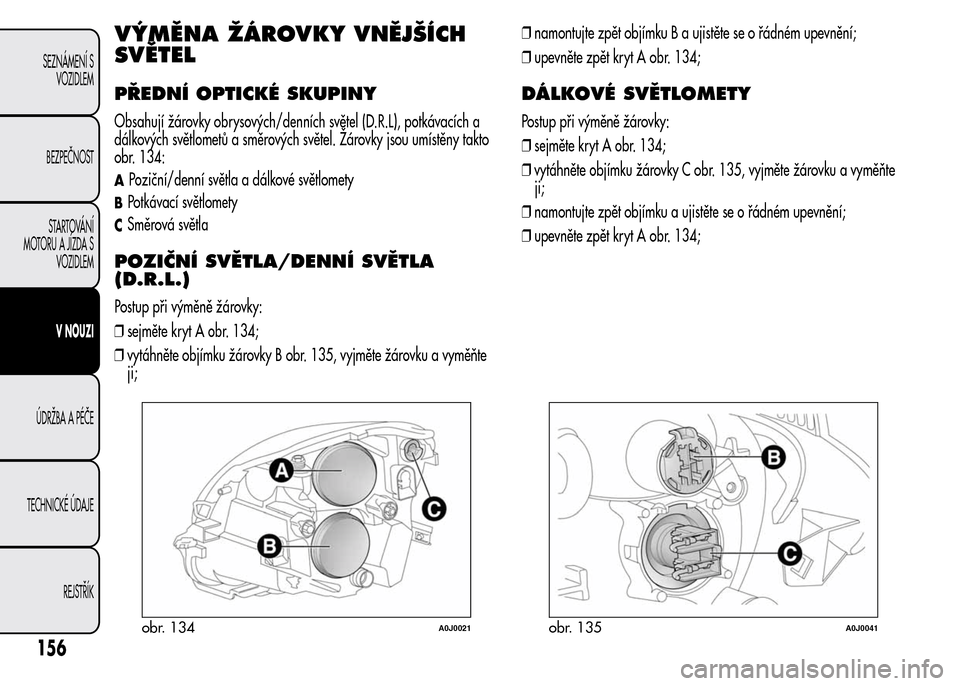

VÝMĚNA ŽÁROVKY VNĚJŠÍCH
SVĚTEL
PŘEDNÍ OPTICKÉ SKUPINY
Obsahují žárovky obrysových/denních světel (D.R.L), potkávacích a
dálkových světlometů a směrových světel. Žárovky jsou umístěny takto
obr. 134:
APoziční/denní světla a dálkové světlomety
BPotkávací světlomety
CSměrová světla
POZIČNÍ SVĚTLA/DENNÍ SVĚTLA
(D.R.L.)
Postup při výměně žárovky:
❒sejměte kryt A obr. 134;
❒vytáhněte objímku žárovky B obr. 135, vyjměte žárovku a vyměňte
ji;❒namontujte zpět objímku B a ujistěte se o řádném upevnění;
❒upevněte zpět kryt A obr. 134;
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte kryt A obr. 134;
❒vytáhněte objímku žárovky C obr. 135, vyjměte žárovku a vyměňte
ji;
❒namontujte zpět objímku a ujistěte se o řádném upevnění;
❒upevněte zpět kryt A obr. 134;
obr. 134A0J0021obr. 135A0J0041
156
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

POTKÁVACÍ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❒sejměte kryt B obr. 134;
❒sejměte kryt A obr. 136 žárovky;
❒vyjměte žárovku a vyměňte ji;
❒namontujte zpět objímku a ujistěte se o řádném upevnění;
❒upevněte zpět kryt B obr. 134;
SMĚROVÁ SVĚTLA
Přední
Pro výměnu žárovky vezměte klíč A obr. 137 (který je uložen ve
schráně na doklady), zasuňte ho do otvoru B a otočte objímku doleva.
Vytáhněte žárovku a vyměňte ji.
Krajní
Postup při výměně žárovky:❒zatlačením na kryt A obr. 138 stlačte svorku B a vytáhněte skupinu
směrem ven;
❒otočte objímkou C doprava, vytáhněte žárovku a vyměňte ji;
❒zasuňte objímku žárovky C do krytu a otočte jí doprava;
❒namontujte celou skupinu zpět a ujistěte se o zaklapnutí vnitřní
svorky B.
obr. 136A0J0040obr. 137A0J0018
157
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
ZADNÍ OPTICKÉ SKUPINY
Pro přístup k optické skupině je třeba uvolnit boční panel
zavazadlového prostoru (viz obr. 139). V zadní optické skupině jsou
žárovky pozičních, směrových a brzdových světel.
OBRYSOVÁ/BRZDOVÁ SVĚTLA
Jsou s diodami LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.
SMĚROVÁ SVĚTLA
Pro výměnu žárovky zvedněte boční panel v zavazadlovém prostoru,
natočte objímku žárovky A obr. 139 a vyměňte žárovku.
SVĚTLO ZPĚTNÉHO POJEZDU/ZADNÍ
SVÍTILNA DO MLHY
Žárovky zadní svítilny do mlhy A obr. 140 nebo zpětného světla B obr.
140 si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
obr. 138A0J0042
obr. 139A0J0043
obr. 140A0J0044
158
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

3.TŘETÍ BRZDOVÉ SVĚTLO
Světlo je umístěno na zadních výklopných dveřích, žárovku tvoří dioda
LED. Tato světla si nechejte vyměnit u autorizovaného servisu Alfa
Romeo.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒demontujte osvětlení registrační značky A obr. 141;
❒otočte žárovkovou objímkou B obr. 142 doleva, vytáhněte žárovku C
a vyměňte ji.
VÝMĚNA ŽÁROVKY U
VNITŘNÍCH SVÍTIDEL
PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a vytáhněte stropní svítilnu
A obr. 143;
❒otevřete kryt B obr. 144, vyměňte žárovky C uvolněním z bočních
kontaktů. Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 144 a upevněte stropní svítilnu A obr. 143 do
uložení; ujistěte se o řádném zajištění v tomto uložení.
obr. 141A0J0046obr. 142A0J0045
159
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

OSVĚTLENÍ ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném šipkou a
vytáhněte stropní svítilnu A obr. 145;❒otevřete kryt B obr. 146 a žárovku vyměňte;
❒zavřete kryt B na průhledném krytu;
❒namontujte zpět stropní svítilnu A obr. 145 zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé straně na
zaklapnutí.
obr. 143A0J0120
obr. 144A0J0121
obr. 145A0J0119
obr. 146A0J0118
160
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ
DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte stropní svítilnu A obr. 147;
❒vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.
SVÍTIDLO U SLUNEČNÍ CLONY
(u příslušné verze vozidla)
Postup při výměně žárovky:
❒sklopte sluneční clonu a v bodě vyznačeném šipkami uvolněte a
vytáhněte svítilnu A obr. 148;
❒otevřete kryt B uvolněním z úchytů C, po uvolnění z bočních
kontaktů vytáhněte žárovku D obr. 149 směrem ven a vyměňte ji;
❒zasuňte novou žárovku a ujistěte se, zda je správně umístěna a
zajištěna mezi kontakty;❒namontujte zpět kryt B obr. 148 správným zasunutím do úchytek C;
❒namontujte zpět stropní svítilnu: nejdříve ji zasuňte ze strany E
obr. 149, pak na ni zatlačte z druhé strany na zaklapnutí úchytky F;
obr. 147A0J0122
obr. 148A0J0123
obr. 149A0J0124
