SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ
Klíček lze přetočit do tří poloh obr. 21:
❒STOP: motor je vypnutý, klíček lze vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat všechna elektrická zařízení (např.
autorádio, centrální zamykání dveří, alarm atd.);
❒MAR: jízdní poloha. Mohou fungovat všechna elektrická zařízení;
❒AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným zařízením, díky němuž při
neúspěšném pokusu o nastartování motoru je nutno otočit klíč nejdříve
do polohy STOP a teprve pak zopakovat pokus o nastartování.
Po neoprávněné manipulaci se spínací skříňkou
zapalování (např. při pokusu od odcizení) ji před další
jízdou nechejte zkontrolovat u autorizovaného servisu
Alfa Romeo.
Při opouštění vozidla vytáhněte klíček ze zapalování,
aby nemohl nikdo nevyžádaně manipulovat s
ovládači. Nezapomeňte přitom zatáhnout parkovací
brzdu. Pokud vozidlo zaparkujte do vrchu, zařaď te 1. rychlostní
stupeň; při parkování v klesání zařaď te zpátečku. Ve vozidle bez
dozoru dospělého nikdy nenechávejte děti.
ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňkou v poloze STOP vytáhněte klíček ze zapalování a
otočením volantu zámek zamkněte.
Vypnutí
Zaberte lehce za volant a přetočte klíček na MAR.
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž imobilizéru)
způsobem, jímž by se mohly snížit výkony systému, čímž by
pozbyla platnosti záruka, způsobit vážné problémy z hlediska
bezpečnosti a neshodu s homologací vozidla.
Nikdy nevytahujte klíč ze spínací skříňky pokud
vozidlo jede. Volant by se automaticky zablokoval při
prvním natočení. To samozřejmě platí i při tažení
vozidla.
obr. 21A0J0031
42
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VNĚJŠÍ SVĚTLA
LEVÁ PÁKA
Většina vnějších světel obr. 35 se ovládá levým pákovým přepínačem.
Vnější světla lze rozsvítit pouze s klíčkem zapalování na MAR.
Rozsvícením vnějších světlech se osvětlí přístrojová deska i ovládače na
palubní desce.
DENNÍ SVĚTLA (D.R.L.)
“Daytime Running Lights”
S klíčkem na MAR a objímkou A obr. 35 otočenou na polohu
se
rozsvítí denní světla. Ostatní žárovky a vnitřní svítidla zůstanou
zhasnuté.
Svícení denních světel je popsáno v oddílu “Položky menu” v této
kapitole. Po vypnutí denních světel se při otočení objímky A na
nerozsvítí žádné světlo.
OBRYSOVÁ/POTKÁVACÍ SVĚTLA
S klíčkem v zapalování na MAR otočte objímku A obr. 35 na polohu
.
Denní světla zhasnou a rozsvítí se potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování v poloze STOP nebo vyjmutým
klíčkem přestavením objímky A nejdříve na plohu
a pak na.
S parkovacími světly se rozsvítí i osvětlení registrační značky a přední
a zadní poziční světla (denní světla - D.R.L. zůstanou zhasnutá).
Na přístrojové desce se rozsvítí kontrolka
.
Sepnutím páčky směrových světel je možné zvolit stranu (pravou nebo
levou) s rozsvícenými světly.
AUTOMATICKÉ OVLÁDÁNÍ SVĚTEL
(AUTOLIGHT) (Soumrakový senzor)
(u příslušné verze vozidla)
Jedná se o senzor s infračervenou diodou LED nainstalovaný na čelním
okně spolu s dešťovým senzorem; slouží pro detekci změny osvitu
vozidla venkovním světlem v závislosti na citlivosti nastavené v menu:
čím vyšší je citlivost, tím méně venkovního světla je třeba pro rozsvícení
vnějších světel vozidla.
Aktivace
Osvitový senzor se aktivuje otočením objímky A obr. 35 na polohu
. Tím se současně a automaticky rozsvítí poziční a potkávací světla
v závislosti na intenzitě venkovního osvitu.
obr. 35A0J0063
60
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

UPOZORNĚNÍ Senzor neumí detekovat mlhu: při mlze je proto nutné
světla zapnout ručně.
Během rozsvícení světlem spínačem lze rozsvítit přední světlomety do
mlhy (u příslušné verze vozidla) a zadní svítilny do mlhy.
Při samočinném vypnutí světel se vypnou i přední světlomety do mlhy a
zadní svítilna do mlhy, (byly-li aktivovány). Při opětném automatickém
rozsvícení světel je nutno je v případě potřeby rozsvítit ručně.
Je-li senzor aktivní, je možné používat pouze výstražné světelné
znamení: nelze svítit dálkovými světly. Chcete-li rozsvítit tato světla,
zapněte dálkové světlomety otočením objímky A do polohy
.
Pokud byla světla zapnuta samočinně a senzor vydá zhasínací povel,
vypnou se nejdříve potkávací a po několika sekundách i poziční světla.
Při aktivaci nebo selhání snímače se rozsvítí obrysová a potkávací
světla bez ohledu na intenzitu venkovního osvitu. Na přístrojové desce
se objeví hlášení o závadě snímače.
V případě potřeby je možné senzor deaktivovat a světla rozsvítit.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s objímkou A v polozezatáhněte
pákový ovládač k volantu přes dorazové cvaknutí.
Na přístrojové desce se rozsvítí kontrolka
.
Opětným zatažením pákového ovládače k volantu přes dorazové
cvaknutí dálkové světlomety zhasnou, rozsvítí se potkávací světlomety a
zhasne kontrolka
.
SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu (nearetovaná poloha) bez ohledu
na polohu objímky A.
Na přístrojové desce se rozsvítí kontrolka
.
SMĚROVÁ SVĚTLA
Přestavte pákový přepínač do (aretované) polohy:
❒nahoru: zapne se pravý ukazatel směru;
❒dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká kontrolka
nebo.
Směrová světla se vypnou samočinně, jakmile uvedete vozidlo do jízdy
v přímém směru.
Funkce "Lane Change" (změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přestavením na půl sekundy levého
pákového ovládače na nearetovanou polohu. Směrové světlo na
zvolené straně zabliká 3x a pak samočinně zhasne.
ZAŘÍZENÍ "FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru před vozidlem po určitou
přednastavenou dobu.
Aktivace
S klíčkem zapalování na STOP nebo vytaženým ze zapalování
přitáhněte pákový přepínač A k volantu do dvou minut od vypnutí
motoru.
Každým zatažením pákového přepínače se svícení prodlouží vždy o
30 sekund, ale je aktivní maximálně 210 sekund; pak se světlomety
samočinně vypnou.
Každou aktivací páky se rozsvítí kontrolka
na přístrojové desce
(spolu s hlášením na displeji) a zůstane svítit po dobu, po níž bude
funkce aktivní.
61
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Po nárazu otočte klíčkem v zapalování na STOP, aby se nevybila
baterie.
Pro opětné zprovoznění vozidla je nutné provést následující postup:
❒otočte klíček zapalování do polohy MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočit klíček zapalování na STOP;
❒přetočte klíček zapalování do polohy MAR.
Jestliže po nárazu ucítíte zápach paliva nebo zjistíte
únik paliva z palivové soustavy, systém znovu
neaktivujte: nebezpečí požáru.
VNITŘNÍ VÝBAVA
ODKLÁDACÍ PŘIHRÁDKA
Skříňka se otevře zatažením za madlo A obr. 47. Při otevření se
rozsvítí svítidlo ve skříňce.
Ve skříňce je i úložný prostor na doklady.
Za jízdy nenechávejte skříňku otevřenou: v případě
nehody by mohla zranit cestujícího.
PŘEDNÍ LOKETNÍ OPĚRKA
(u příslušné verze vozidla)
Nachází se mezi předními sedadly. Do normální polohy se přestaví
zatlačením dolů.
Stiskem tlačítka A obr. 48 se zvedne horní část opěrky, kterou se
zpřístupní prostor v této opěrce. Pákou B se opěrka skloní dolů
z polohy normálního používání.
obr. 47A0J0060
71
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Okno lze zastavit v požadované výšce dalším stisknutím tlačítka.
Podržením tlačítka na několik sekund se okno automaticky zavře nebo
otevře (pouze s klíčem ve spínací skříňce v poloze MAR).
Zavření oken
Zvedněte tlačítka pro zavření daného okna.
Okno se zavře stejnými logikami, jaké byly popsány pro fázi otevírání.
Dveře na straně spolucestujícího
Na dveřích spolucestujícího je tlačítko, jímž se ovládá otevření/zavření
příslušného okna.
Automatické spojité ovládání
(u příslušné verze vozidla)
Aktivujte se stiskem jednoho z tlačítek na více než půl sekundy. Okno
se zastaví, jakmile se dostane do koncové polohy, nebo opětným
stiskem tlačítka:
❒Strana řidiče:zavření/otevření.
❒Strana spolucestujícího:pouze otevření.
❒Pokud je součástí výbavy i ochrana proti skřípnutí:zavření/otevření
na straně řidiče a spolucestujícího.
Zařízení na ochranu před skřípnutím prstů
(u příslušné verze vozidla)
Ve vozidle je aktivní ochrana proti skřípnutí při vytahování oken
nahoru.
Ochranné zařízení proti skřípnutí umí detekovat případnou překážku
při zavírání okna, přerušit jej a obrátit zpět pohyb skla. Zařízení je
užitečné i v případě, kdy s ovládači začnou nevhodně manipulovat
děti cestující ve vozidle.Ochrana proti skřípnutí je aktivní při ručním i automatickém ovládání
okna. Při zásahu ochrany proti skřípnutí se okamžitě přeruší pohyb
skla, které se přestaví na dolní doraz. Během této doby není možný
jakýkoliv pohyb okna.
UPOZORNĚNÍ Jestliže ochrana proti skřípnutí musí zasáhnout pětkrát
za sebou během jedné minuty nebo je v poruše, je zablokováno
automatické fungování vytažení skla nahoru; sklem pak lze pohybovat
pouze opakovaným stisknutím tlačítka po dobu 0,5 sekundy, po
uvolnění tlačítka je pak možný další pohyb.
K obnově řádného fungování systému je třeba dané okno pootevřít.
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP nebo vytaženým
ze zapalování zůstanou ovládače oken aktivní ještě asi tři minuty a
vypnou se otevřením některých dveří.
UPOZORNĚNÍ Pokud je ochrana proti skřípnutí součástí výbavy
vozidla, stiskem tlačítka
dálkového ovládání na více než dvě
sekundy se okna otevřou; stiskem tlačítka
na více než dvě sekundy
se okna zavřou.
Systém splňuje předpis 2000/4/ES z hlediska ochrany
cestujících při vyklonění z okna.
Nepatřičné zacházení s elektrickými ovládači oken je
nebezpečné. Než začnete s ovladači manipulovat a při
manipulaci s nimi prověřte, zda nejsou cestující
vystaveni nebezpečí úrazu přímo při pohybu skla nebo
předměty, jež se zachytily do okna nebo do nichž by okno
narazilo. Při opuštění vozidla vyjměte vždy klíček ze zapalování,
aby nevhodnou manipulací s otevřeným střešním oknem
nemohlo dojít k ohrožení osob, které zůstanou ve vozidle.
80
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

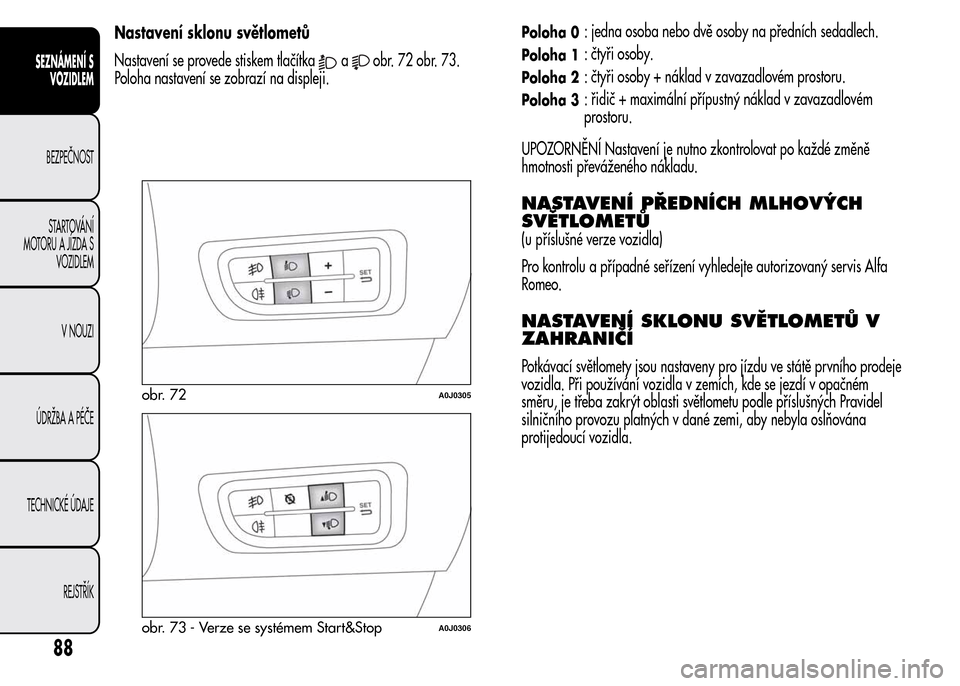

Nastavení sklonu světlometů
Nastavení se provede stiskem tlačítka
aobr. 72 obr. 73.
Poloha nastavení se zobrazí na displeji.
Poloha 0: jedna osoba nebo dvě osoby na předních sedadlech.
Poloha 1: čtyři osoby.
Poloha 2: čtyři osoby + náklad v zavazadlovém prostoru.
Poloha 3: řidič + maximální přípustný náklad v zavazadlovém
prostoru.
UPOZORNĚNÍ Nastavení je nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
NASTAVENÍ PŘEDNÍCH MLHOVÝCH
SVĚTLOMETŮ
(u příslušné verze vozidla)
Pro kontrolu a případné seřízení vyhledejte autorizovaný servis Alfa
Romeo.
NASTAVENÍ SKLONU SVĚTLOMETŮ V
ZAHRANIČÍ
Potkávací světlomety jsou nastaveny pro jízdu ve státě prvního prodeje
vozidla. Při používání vozidla v zemích, kde se jezdí v opačném
směru, je třeba zakrýt oblasti světlometu podle příslušných Pravidel
silničního provozu platných v dané zemi, aby nebyla oslňována
protijedoucí vozidla.
obr. 72A0J0305
obr. 73 - Verze se systémem Start&StopA0J0306
88
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

SYSTÉM START&STOP
(u příslušné verze vozidla)
Systém S&S automaticky zastaví motor pokaždé, když se vozidlo
zastaví, a znovu jej nastartuje v okamžiku, když se řidič chce rozjet.
To zvyšuje účinnost vozidla snížením spotřeby, emisí škodlivých
výfukových plynů a akustického znečišťování.
FUNKČNÍ PODMÍNKY
Zastavení motoru
Se stojícím vozidlem se motor zastaví po zařazení neutrálu a uvolnění
spojkového pedálu.
Pozn.Automatické zastavení motoru je povoleno pouze po
překročení rychlosti asi 10 km/h, aby se motor zbytečně nevypínal při
jízdě krokem.
Zastavení motoru je signalizováno zobrazením symbolu
obr.80na
displeji.Postup pro nastartování motoru
Pro opětné nastartování motoru sešlápněte spojkový pedál.
MANUÁLNÍ ZAPNUTÍ/VYPNUTÍ
SYSTÉMU
Pro manuální zapnutí/vypnutí systému stiskněte tlačítkoobr.81na
ovládacím panelu vedle volantu.
Aktivace systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví příslušné hlášení a
symbol.
Vypnutí systému Start&Stop
❒Verze s multifunkčním displejem:vypnutí systému Start&Stop je
signalizováno hlášením na displeji.
❒Verze s konfigurovatelným multifunkčním displejem: vypnutí systému
Start&Stop je signalizováno symbolem
a hlášením na displeji.
obr. 80A0J0279obr. 81A0J0307
96
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Při vypnutí systému se rozsvítí kontrolkana přístrojové desce. U
příslušné verze systému se při zapnutí/vypnutí systému zobrazí na
displeji upozornění + symbol.
PODMÍNKY, ZA KTERÝCH SE MOTOR
NEVYPNE
Jestliže je zařízení aktivní, z důvodu požadavků na komfort,
bezpečnost a snížení emisí se motor nezastaví za určitých stavů jako
např.:
❒motor je ještě studený;
❒velmi nízká venkovní teplota;
❒baterie není dostatečně nabitá;
❒probíhá regenerace filtru pevných částic (DPF) (pouze u dieselových
motorů);
❒dveře řidiče nejsou zavřené.
❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při parkování);
❒u verzí s automatickou dvouzónovou klimatizací (jen pro některé
verze/trhy), nebylo dosaženo příslušné tepelné pohody, nebo
aktivace funkce MAX-DEF;
❒v počátečním období používání z důvodu inicializace systému.
Jestliže chcete upřednostňovat klimatický komfort, je
možné deaktivovat systém Start&Stop, aby mohla
klimatizace fungovat nepřetržitě.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení škodlivých emisí a z důvodu
bezpečnosti se může motor nastartovat automaticky, bez akce ze
strany řidiče, pokud budou splněny určité podmínky jako např.:
❒baterie není dostatečně nabitá;
❒snížený tlak v brzdové soustavě (např. po opakovaném sešlápnutí
brzdového pedálu);
❒vozidlo v pohybu (např. při jízdě po silnici v klesání);
❒zastavení motoru zařízením Start&Stop po dobu delší než 3 minuty;
❒u verzí s automatickou dvouzónovou klimatizací (u příslušných
verzí vozidla) pro zajištění tepelného komfortu nebo zapnutí funkce
MAX-DEF.
Při zařazeném rychlostním stupni je možné motor automaticky znovu
spustit pouze sešlápnutím spojkového pedálu na doraz. Akce je řidiči
signalizována upozorněním na displeji a u příslušné verze vozidla
blikáním symbolu
.
Pozn.:
Jestliže řidič nesešlápne spojku asi do tří minut od vypnutí motoru,
bude možné motor nastartovat pouze klíčkem zapalování.
Pokud je systém Start&Stop aktivní, pak při nežádoucím vypnutí
motoru způsobeném například prudkým uvolněním spojkového pedálu
se zařazeným rychlostním stupněm, je možné jej znovu nastartovat
po sešlápnutí spojkového pedálu nebo zařazení neutrálu.
97
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
