Vůz s namontovaným nouzovým rezervním kolem má
změněné jízdní vlastnosti. Vyvarujte se prudkých
akcelerací či brzdění a rychlého projíždění zatáčkami.
Celková životnost rezervního kola je 3 000 km. Po ujetí této
vzdálenosti je nutno vyměnit kolo za jiné stejného typu. Na ráfek
určený pro rezervní kolo nikdy nemontujte tradiční pneumatiku.
Vyměněné kolo s defektní pneumatikou nechejte opravit co
nejdříve. Není povoleno používat současně dvě rezervní kola či
více rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.
Zvedák slouží výhradně pro výměnu kol na vozidle, s
nímž je dodáván. V žádném případě se nesmí používat
pro jiné účely, např. pro zvedání vozidla jiného
modelu. Je zakázáno jej používat pro opravy pod vozidlem.
Nesprávným umístěním zvedáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyšších hmotností než těch,
jež jsou uvedeny na jeho štítku. Na rezervní kolo nelze nasadit
sněhové řetězy. Pokud tedy píchnete přední pneumatiku (hnací
kolo) a je třeba nasadit řetězy, je nutno přemontovat dopředu
normální kolo ze zadní nápravy a místo zadního kola nasadit
rezervní kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.
Nesprávná montáž krytu kola může způsobit, že za
jízdy odpadne. V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně kontrolujte a doplňujte
tlak v pneumatikách a rezervním kole (viz kapitolu "Technické
údaje.
ZVEDÁK
Důležité:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné jiné nářadí než ovládací klika.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně pevný podklad;
❒vypněte motor, zatáhněte parkovací brzdu a zařaď te 1. rychlost
nebo zpátečku; než vystoupíte z vozidla, oblékněte si výstražnou
vestu (povinnost ze zákona);
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 116 a
zvedněte koberec;
obr. 116A0J0104
144
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

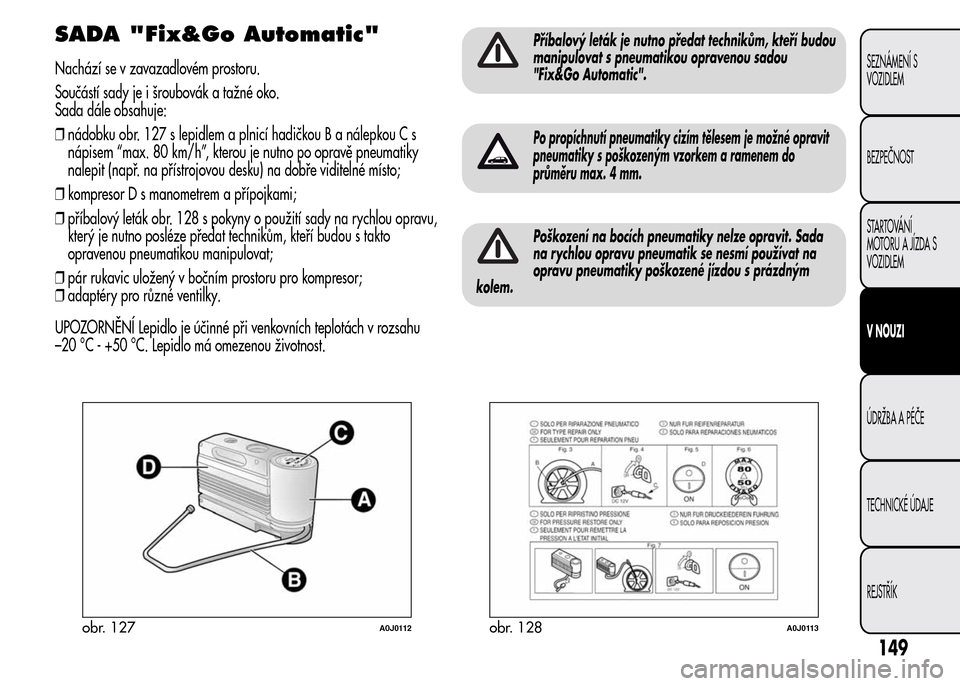

SADA "Fix&Go Automatic"
Nachází se v zavazadlovém prostoru.
Součástí sady je i šroubovák a tažné oko.
Sada dále obsahuje:
❒nádobku obr. 127 s lepidlem a plnicí hadičkou B a nálepkou C s
nápisem “max. 80 km/h”, kterou je nutno po opravě pneumatiky
nalepit (např. na přístrojovou desku) na dobře viditelné místo;
❒kompresor D s manometrem a přípojkami;
❒příbalový leták obr. 128 s pokyny o použití sady na rychlou opravu,
který je nutno posléze předat technikům, kteří budou s takto
opravenou pneumatikou manipulovat;
❒pár rukavic uložený v bočním prostoru pro kompresor;
❒adaptéry pro různé ventilky.
UPOZORNĚNÍ Lepidlo je účinné při venkovních teplotách v rozsahu
–20 °C - +50 °C. Lepidlo má omezenou životnost.
Příbalový leták je nutno předat technikům, kteří budou
manipulovat s pneumatikou opravenou sadou
"Fix&Go Automatic".
Po propíchnutí pneumatiky cizím tělesem je možné opravit
pneumatiky s poškozeným vzorkem a ramenem do
průměru max. 4 mm.
Poškození na bocích pneumatiky nelze opravit. Sada
na rychlou opravu pneumatik se nesmí používat na
opravu pneumatiky poškozené jízdou s prázdným
kolem.
obr. 127A0J0112obr. 128A0J0113
149
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Při poškození ráfku (okraj zdeformovaný tak, že
způsobuje únik vzduchu) nelze kolo opravit.
Nevytahujte cizí tělesa (šrouby nebo hřebíky), která
vnikla do pneumatiky.
Nepoužívejte kompresor nepřetržitě déle než 20 minut.
Nebezpečí přehřátí. Sada pro rychlou opravu není
určena pro definitivní opravu pneumatik, proto s takto
opravenou pneumatikou jeď te po nezbytně nutnou dobu.
S tlakovou nádobu a lepicí hmotou nakládejte jako s
odpadem tak, abyste neznečistili životní prostředí. Odpad
je nutno zpracovat podle platných předpisů.
Nádobka s lepidlem obsahuje ethylenglykol a kaučuk,
které mohou způsobit alergickou reakci. Škodlivý při
pozření. Dráždí oči. Může vyvolat reakci při vdechnutí
a kontaktu. Zabraňte zasažení očí, pokožky a oděvu. Při
kontaktu vypláchněte velkým množstvím vody. V případě
pozření nevyvolávejte zvracení, vypláchněte ústa a vypijte hodně
vody. Bez prodlení kontaktujte lékaře. Skladujte mimo dosah
dětí. Astmatici nesmějí produkt používat. Během práci s
produktem nevdechujte výpary. Při případné alergické reakci
neprodleně vyhledejte lékaře. Nádobku skladujte na vhodném
místě, daleko od zdrojů tepla. Lepicí hmota má omezenou dobu
použitelnosti. Po jejím vypršení tlakovou nádobu s touto hmotou
vyměňte.

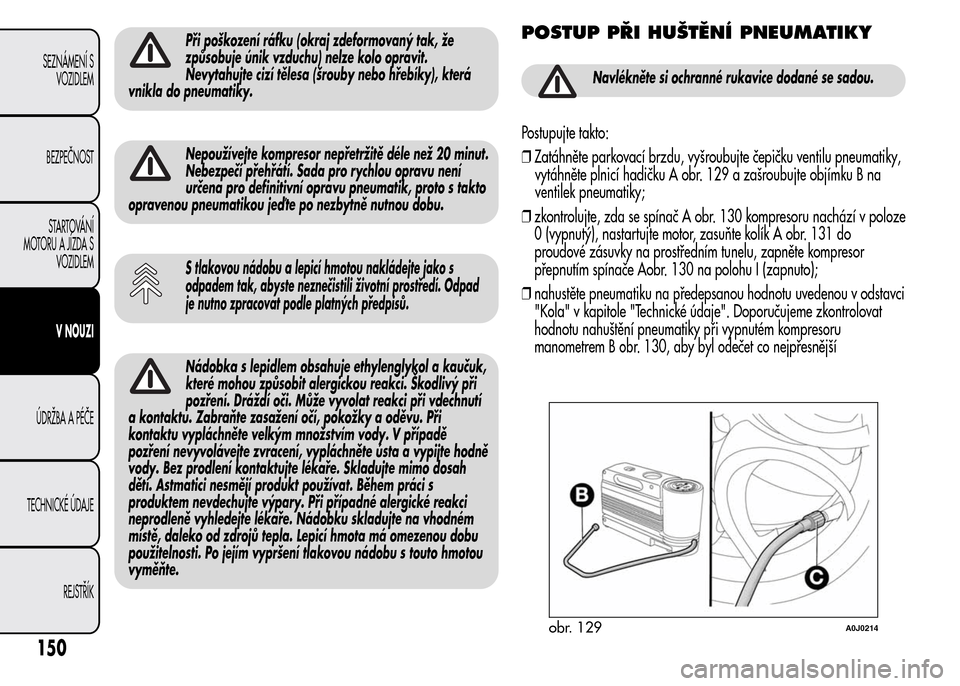

POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
Navlékněte si ochranné rukavice dodané se sadou.
Postupujte takto:
❒Zatáhněte parkovací brzdu, vyšroubujte čepičku ventilu pneumatiky,
vytáhněte plnicí hadičku A obr. 129 a zašroubujte objímku B na
ventilek pneumatiky;
❒zkontrolujte, zda se spínač A obr. 130 kompresoru nachází v poloze
0 (vypnutý), nastartujte motor, zasuňte kolík A obr. 131 do
proudové zásuvky na prostředním tunelu, zapněte kompresor
přepnutím spínače Aobr. 130 na polohu I (zapnuto);
❒nahustěte pneumatiku na předepsanou hodnotu uvedenou v odstavci
"Kola" v kapitole "Technické údaje". Doporučujeme zkontrolovat
hodnotu nahuštění pneumatiky při vypnutém kompresoru
manometrem B obr. 130, aby byl odečet co nejpřesnější
obr. 129A0J0214
150
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

❒pokud se do 5 minut nepodaří dosáhnout tlaku nejméně 1,8 bar,
odpojte kompresor od ventilku a od proudové zásuvky, popojeď te
s vozidlem asi 10 metrů dopředu, aby se lepicí hmota mohla uvnitř
pneumatiky dobře rozložit, a pneumatiku opět nahustěte;❒pokud ani v tomto případě po pěti minutách od spuštění kompresoru
nedosáhne tlak alespoň 1,8 bar, nepokračujte v jízdě a vyhledejte
autorizovaný servis Alfa Romeo;
❒asi po 10 minutách zastavte vozidlo a překontrolujte tlak v
pneumatice. Nezapomeňte přitom zatáhnout parkovací brzdu;
❒Pokud naměříte tlak alespoň 1,8 bar, dohustěte pneumatiku na
správný tlak (s nastartovaným motorem a zataženou parkovací
brzdou) a pokračujte v jízdě do autorizovaného servisu Alfa Romeo.
Na dobře viditelné místo nalepte samolepku s
upozorněním, že byla pneumatika opravena pomocí
sady pro rychlou opravu. V jízdě pokračujte opatrně,
zejména při projíždění zatáček. Nejezděte rychlostí vyšší než 80
km/h. Vyvarujte se prudkých akcelerací a brzdění.
Jestliže tlak klesl pod 1,8 bar, nepokračujte v jízdě:
sadou pro rychlou opravu Fix & Go automatic nelze
zajistit řádnou těsnost, protože je pneumatika příliš
poškozená. Obraťte se na autorizovaný servis Alfa Romeo.
Autorizovanému servisu je třeba v každém případě
nahlásit, že pneumatika byla opravena sadou pro
rychlou opravu. Příbalový leták s pokyny o použití
sady na rychlou opravu je nutno předat technikům, kteří budou s
opravenou pneumatikou manipulovat.
obr. 130A0J0114
obr. 131A0J0116
151
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

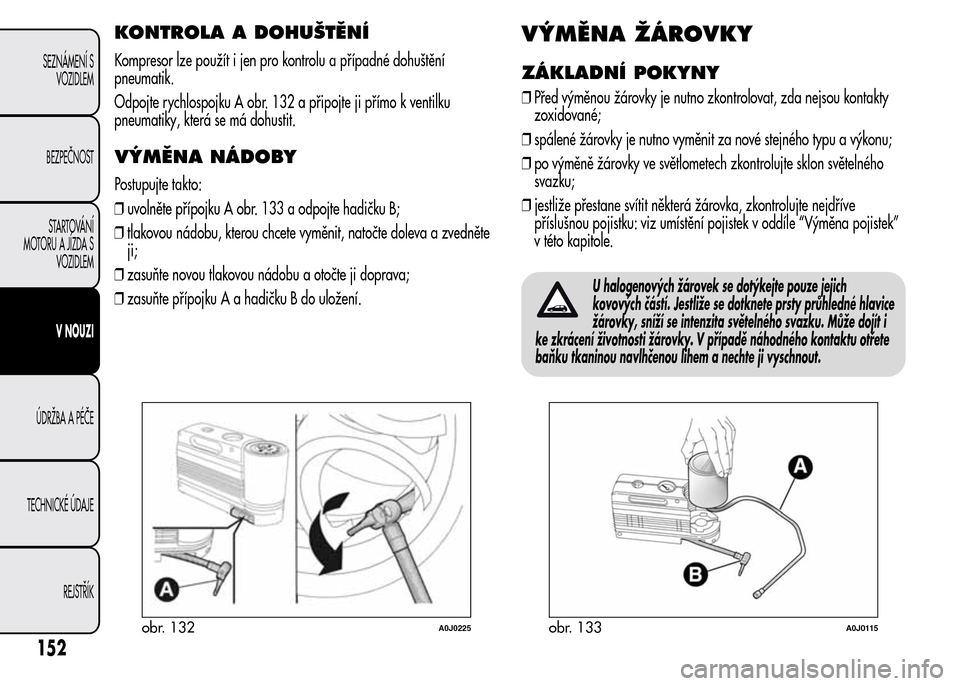

KONTROLA A DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu a případné dohuštění
pneumatik.
Odpojte rychlospojku A obr. 132 a připojte ji přímo k ventilku
pneumatiky, která se má dohustit.
VÝMĚNA NÁDOBY
Postupujte takto:
❒uvolněte přípojku A obr. 133 a odpojte hadičku B;
❒tlakovou nádobu, kterou chcete vyměnit, natočte doleva a zvedněte
ji;
❒zasuňte novou tlakovou nádobu a otočte ji doprava;
❒zasuňte přípojku A a hadičku B do uložení.
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❒Před výměnou žárovky je nutno zkontrolovat, zda nejsou kontakty
zoxidované;
❒spálené žárovky je nutno vyměnit za nové stejného typu a výkonu;
❒po výměně žárovky ve světlometech zkontrolujte sklon světelného
svazku;
❒jestliže přestane svítit některá žárovka, zkontrolujte nejdříve
příslušnou pojistku: viz umístění pojistek v oddíle “Výměna pojistek”
v této kapitole.
U halogenových žárovek se dotýkejte pouze jejich
kovových částí. Jestliže se dotknete prsty průhledné hlavice
žárovky, sníží se intenzita světelného svazku. Může dojít i
ke zkrácení životnosti žárovky. V případě náhodného kontaktu otřete
baňku tkaninou navlhčenou lihem a nechte ji vyschnout.
obr. 132A0J0225obr. 133A0J0115
152
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

KOLA A PNEUMATIKY
Před dlouhou jízdou nebo alespoň každé dva týdny zkontrolujte
nahuštění pneumatik kol včetně rezervního kola. Kontrolu je nutno
provádět na studených pneumatikách.
Zvýšení tlaku v pneumatikách při provozu vozidla je obvyklý jev.
Správné hodnoty tlaku plnění pneumatik jsou uvedeny v části “Kola” v
kapitole “Technické údaje”.
Nesprávný tlak vede k nenormálnímu sjetí pneumatik obr. 166:
A normální tlak: rovnoměrné sjetí běhounu;
B podhuštění: nadměrné opotřebení běhounu po stranách;
C přehuštění: nadměrné opotřebení běhounu uprostřed.
Pneumatiky vyměňte, jakmile vzorek běhounu klesne pod 1,6 mm.UPOZORNĚNÍ
Opatření, aby se pneumatiky nepoškodily:
❒nebrzděte prudce, nerozjíždějte se za svištění pneumatik,
nenarážejte prudce do okrajů chodníků či do jiných
překážek,vyhýbejte se dírám ve vozovce a překážkám, nejezděte
dlouho po nezpevněném povrchu;
❒pravidelně kontrolujte, zda nejsou na bocích pneumatik trhliny, zda
nejsou v běhounu vypukliny nebo zda není vzorek pneumatiky
nepravidelně sjetý;
❒nejezděte s přetíženým vozidlem. Jestliže píchnete, zastavte bez
prodlení vozidlo a vyměňte pneumatiku;
❒Každých 10 000 - 15 000 km pneumatiky prohoď te, ale vždy na
téže straně vozidla, aby se nezměnil směr jejich otáčení.
❒pneumatika stárne i při malém používání. Příznakem stárnutí jsou
praskliny v běhounu a v bocích pneumatiky. Jsou-li pneumatiky
používané bez výměny více než šest let, je nutno je nechat odborně
prohlédnout. Nezapomínejte věnovat náležitou péči i pneumatice
rezervního kola;
❒při výměně používejte zásadně nové pneumatiky od spolehlivého
dodavatele;
❒při výměně pneumatiky je nutno vyměnit i plnicí ventilek.
Nezapomínejte, že i pneumatiky nahuštěné na
správný tlak přispívají k lepší stabilitě vozidla na
vozovce.
Nedostatečný tlak způsobuje přehřívání pneumatik a
jejich možné poškození.
obr. 166A0J0136
190
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Při záměně pneumatik dodržujte strany, aby
nedocházelo ke změně směru otáčení pneumatiky.
Nikdy nenechejte přelakovat slitinové ráfky postupy,
při nichž je nutno používat teploty vyšší než 150 °C.
Mohly by se poškodit mechanické vlastnosti kol.
STÍRAČ ČELNÍHO SKLA
STĚRKY
V každém případě doporučujeme vyměnit stěrky asi jednou za rok.
Poškození stěrek lze předejít několika jednoduchými opatřeními:
❒Jakmile klesne venkovní teplota pod nulu, zkontrolujte, zda pryž
stíracích lišt nepřimrzla ke sklu. Pro uvolnění přimrzlých stěrek
používejte rozmrazovací prostředek;
❒odstraňte případný sníh ze skla;
❒neuvádějte do chodu stírače čelního/zadního okna, když je sklo
suché.
Jízda s opotřebovanými stíracími lištami čelního/
zadního okna je velmi nebezpečná, protože za
nepříznivého počasí je snížená viditelnost.
Výměna stíracích lišt stírače čelního
okna
Postupujte takto:
❒nadzvedněte rameno stírače čelního skla, stlačte výstupek A obr.
167 upevňovací svorky a stáhněte stěrku;
❒namontujte novou stěrku a zasuňte jazýček do uložení v ramenu.
Zkontrolujte, zda dobře sedí.
❒Pak přiklopte rameno stírače na čelní sklo.
Nezapínejte stírače, jsou-li odklopené od čelního skla.
191
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

KOLA
RÁFKY A PNEUMATIKY
Ráfky z lisované oceli nebo slitiny. Bezdušové radiální pneumatiky
Tubeless. Všechny homologované pneumatiky jsou uvedeny v
technickém průkazu vozidla.
UPOZORNĚNÍ V případě rozporu mezi "návodem použití a údržbě" a
"technickým průkazem" platí údaje uvedené v technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla
osazená pneumatikami stejné značky a stejného typu.
UPOZORNĚNÍ U bezdušových pneumatik Tubeless nepoužívejte duše.
REZERVNÍ KOLO
Ráfek z lisované oceli. Bezdušová pneumatika.
ZNAČENÍ PNEUMATIK
Příklad obr. 175: 195/55 R 16 87H
195Jmenovitá šířka (S - vzdálenost v mm mezi bočnicemi).
55Poměr výška / šířka (H/S) v procentech.
RRadiální pneumatika
16Průměr ráfku v palcích (Ø)
91Indexy zatížení (nosnosti)
VIndex maximální rychlostiIndex maximální rychlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Index maximální rychlosti pro zimní pneumatiky
QM + Sdo 160 km/h
TM + Sdo 190 km/h
HM + Sdo 210 km/h
obr. 175A0J0139
211
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
