2016 Alfa Romeo Giulietta Návod k obsluze (in Czech)

GRAFICKÝ PŘEHLED
.
PŘEDNÍ SVĚTLOMETY
❒Typy žárovek .......................................174
❒Vnější světla ........................................ 35
❒Výměna žárovek .................................172
KOLA
❒Ráfky a pneumatiky ............................231
❒Tlak v pneumatikách ............................234❒Oprava kola ........................................163
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
❒Nastavení ............................................ 20
❒Sklopení ............................................. 21
DVEŘE
❒Centrální odemknutí/zamknutí ............. 51
VÍKO MOTOROVÉHO PROSTORU
❒Otevření/zavření .................................. 58
STÍRAČ ČELNÍHO SKLA
❒Výměna stíracích lišt ...........................208
1A0K0620
5

.
ZADNÍ SVÍTIDLA
❒Typy žárovek .......................................174
❒Výměna žárovek .................................176
ZAVAZADLOVÝ PROSTOR
❒Otevření/zavření .................................. 55
STÍRAČ ZADNÍHO OKNA
❒Výměna stírací lišty ..............................208.
2A0K0621
6
GRAFICKÝ PŘEHLED

VÝVODY VZDUCHU
❒Klimatizace ......................................... 22
LEVÁ PÁKA
❒Vnější světla
PŘÍSTROJOVÁ DESKA
❒Přístrojová deska a palubní přístroje .... 94
❒Kontrolky ............................................ 99
PRAVÁ PÁKA
❒Stěrače ............................................... 38
Uconnect Radio/Uconnect Radio
Nav (u příslušné verze vozidla)
AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO
❒Fungování ...........................................138
ODKLÁDACÍ PŘIHRÁDKA
❒Otevření ............................................... 45
TOPENÍ/KLIMATIZACE
❒Klimatický komfort .............................. 23
❒Manuální klimatizace ........................... 24
❒Automatická dvouzónová klimatizace .. 28
OVLÁDACÍ TLAČÍTKA
❒Zamknutí dveří .................................... 44
❒Přední světlomety do mlhy .................. 43
❒Zadní svítilna do mlhy .......................... 43❒Systém iT.P.M.S. (u příslušné verze
vozidla) ............................................... 71
VOLANT
❒Nastavení ............................................ 19
❒Čelní airbag na straně řidiče ................138
PÁKA CRUISE CONTROL (u příslušné
verze vozidla)
❒Fungování ........................................... 40
126
7111089
3A0K0661
7

.
SEDADLA
❒Nastavení ............................................ 17
SYSTÉM ALFA DNA
❒Fungování ........................................... 65
MANUÁLNÍ PŘEVODOVKA
❒Používání převodovky .........................148
VÝSTRAŽNÁ SVĚTLA
❒Fungování ........................................... 43
PARKOVACÍ BRZDA
❒Ovládání .............................................147
4A0K0662
8
GRAFICKÝ PŘEHLED

SEZNÁMENÍ S VOZIDLEM
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.SYMBOLY ....................................... 10
SYSTÉM ALFA ROMEO CODE ....... 10
KLÍČKY ........................................... 11
ALARM ........................................... 14
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 15
SEDADLA ....................................... 17
OPĚRKY HLAVY ............................. 18
VOLANT.......................................... 19
ZPĚTNÁ ZRCÁTKA ......................... 20
KLIMATIZACE ................................. 22
KLIMATICKÝ KOMFORT ................. 23
MANUÁLNÍ KLIMATIZACE .............. 24
DVOUZÓNOVÁ AUTOMATICKÁ
KLIMATIZACE ................................. 28
VNĚJŠÍ SVĚTLA .............................. 35
OSTŘIKOVÁNÍ SKEL ....................... 38
CRUISE CONTROL ......................... 40
STROPNÍ SVÍTIDLA......................... 41
OVLÁDAČE ..................................... 43
VNITŘNÍ VÝBAVA ............................ 45
ELEKTRICKÉ STŘEŠNÍ OKNO ........ 49
DVEŘE ............................................ 51
ELEKTRICKÉ OVLÁDAČE OKEN .... 53
ZAVAZADLOVÝ PROSTOR ............. 55
VÍKO MOTOROVÉHO PROSTORU . 58
NOSIČE NÁKLADŮ / LYŽÍ ............... 59
SVĚTLOMETY ................................. 60SYSTÉM ESC ................................. 61
SYSTÉM “ALFA DNA”(SYSTÉM
ŘÍZENÍ DYNAMIKY VOZIDLA)) ........ 65
SYSTÉM START&STOP .................. 67
SYSTÉM ITPMS (INDIRECT
PRESSURE MONITORING
SYSTEM) ........................................ 71
SYSTÉM EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 72
AKTIVNÍ ŘÍZENÍ DUAL PINION ........ 73
PŘÍPRAVA PRO AUTORÁDIO ......... 74
PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM .................................. 74
PARKOVACÍ SENZORY ................... 75
NATANKOVÁNÍ PALIVA DO
VOZIDLA ......................................... 78
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ .................................... 80
9

SYMBOLY
Na některých dílech vozidla jsou
upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
SYSTÉM ALFA
ROMEO CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla před odcizením.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
V klíčku je elektronické zařízení, jež
identifikuje signál, který při
nastartování motoru vyšle anténa
zabudovaná ve skříňce zapalování.
Modulovaný signál představuje
„heslo“, které je při každém
nastartování motoru jiné a podle
něhož řídicí jednotka identifikuje klíč a
povolí startování motoru vozidla.
1)
Funkce
Při každém spuštění tzn. otočení klíčku
na MAR řídicí jednotka systému Alfa
Romeo CODE pošle na řídicí jednotku
motoru identifikační kód, aby
odblokovala funkce.
Tento kód je odeslán pouze v případě,
kdy řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od
klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.Nesprávná funkce
Pokud nebyl během startování kód
detekován jako správný, na přístrojové
desce se rozsvítí kontrolka
(u
některých verzí i upozornění + symbol
na displeji).
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se nezdaří motor nastartovat ani
tentokrát, obraťte se na autorizovaný
servis Alfa Romeo.
Rozsvícení kontrolky
během jízdy
❒Pokud se kontrolka
(nebo symbol
na displeji) rozsvítí, znamená to, že
systém provádí autodiagnostiku
(zapříčiněnou např. poklesem napětí).
❒Jestliže kontrolka
(nebo symbol
na displeji) zůstane svítit, obraťte se
na autorizovaný servis Alfa Romeo.
10
SEZNÁMENÍ S VOZIDLEM
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému
působení slunečních paprsků.

KLÍČKY
CODE CARD
(u příslušné verze vozidla)
S vozidlem je spolu klíčky předána i
CODE card obr. 5, na níž je uveden:
❒A - elektronický kód;
❒B - elektronický kód.
Kódy uložte na bezpečném místě mimo
vozidlo.MECHANICKÝ KLÍČEK
Funkce
Kovovou vložkou A obr. 6 se ovládá:
❒spínací skříňka zapalování;
❒dveřní zámky.KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
(u příslušné verze vozidla)
Funkce
Kovovou čepelí A se ovládá:
❒spínací skříňka zapalování;
❒dveřní zámky.
Tlačítkem B se kovová vložka
vysune/zasune.
1)
Odemknutí dveří a
zavazadlového prostoru
Krátký stisk tlačítka
: odemknutí
dveří, časované rozsvícení vnitřních
stropních svítidel a dvojité zablikání
směrových světel (u příslušné verze
vozidla).
Při zásahu odpojovače přívodu paliva
se dveře odemknou samočinně.
5A0K0544
6A0K0545
7A0K0546
11

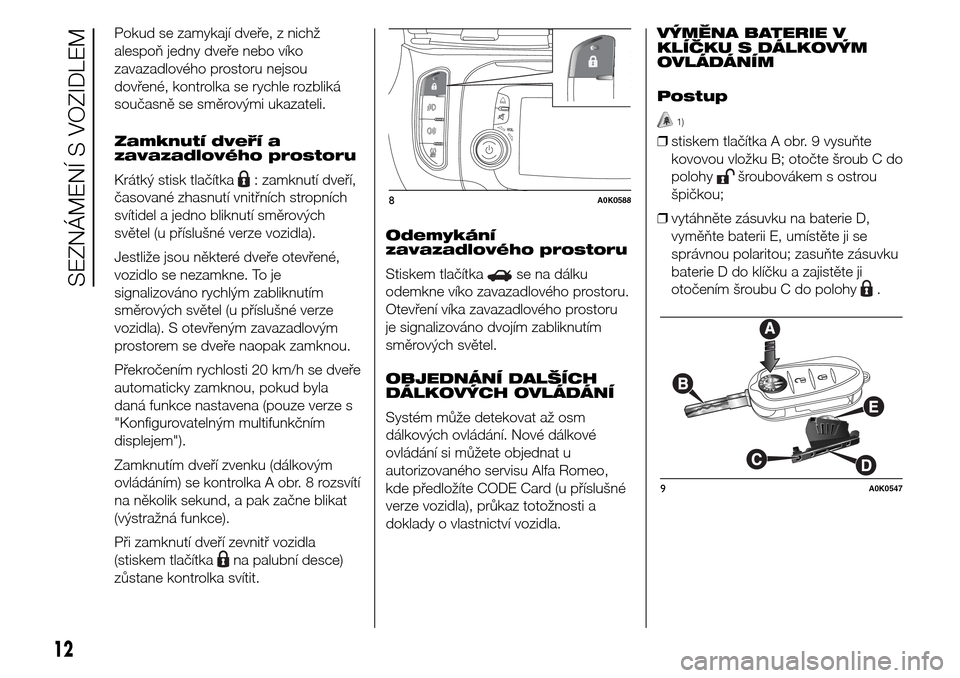

Pokud se zamykají dveře, z nichž
alespoň jedny dveře nebo víko
zavazadlového prostoru nejsou
dovřené, kontrolka se rychle rozbliká
současně se směrovými ukazateli.
Zamknutí dveří a
zavazadlového prostoru
Krátký stisk tlačítka
: zamknutí dveří,
časované zhasnutí vnitřních stropních
svítidel a jedno bliknutí směrových
světel (u příslušné verze vozidla).
Jestliže jsou některé dveře otevřené,
vozidlo se nezamkne. To je
signalizováno rychlým zabliknutím
směrových světel (u příslušné verze
vozidla). S otevřeným zavazadlovým
prostorem se dveře naopak zamknou.
Překročením rychlosti 20 km/h se dveře
automaticky zamknou, pokud byla
daná funkce nastavena (pouze verze s
"Konfigurovatelným multifunkčním
displejem").
Zamknutím dveří zvenku (dálkovým
ovládáním) se kontrolka A obr. 8 rozsvítí
na několik sekund, a pak začne blikat
(výstražná funkce).
Při zamknutí dveří zevnitř vozidla
(stiskem tlačítka
na palubní desce)
zůstane kontrolka svítit.Odemykání
zavazadlového prostoru
Stiskem tlačítka
se na dálku
odemkne víko zavazadlového prostoru.
Otevření víka zavazadlového prostoru
je signalizováno dvojím zabliknutím
směrových světel.
OBJEDNÁNÍ DALŠÍCH
DÁLKOVÝCH OVLÁDÁNÍ
Systém může detekovat až osm
dálkových ovládání. Nové dálkové
ovládání si můžete objednat u
autorizovaného servisu Alfa Romeo,
kde předložíte CODE Card (u příslušné
verze vozidla), průkaz totožnosti a
doklady o vlastnictví vozidla.VÝMĚNA BATERIE V
KLÍČKU S DÁLKOVÝM
OVLÁDÁNÍM
Postup
1)
❒stiskem tlačítka A obr. 9 vysuňte
kovovou vložku B; otočte šroub C do
polohy
šroubovákem s ostrou
špičkou;
❒vytáhněte zásuvku na baterie D,
vyměňte baterii E, umístěte ji se
správnou polaritou; zasuňte zásuvku
baterie D do klíčku a zajistěte ji
otočením šroubu C do polohy
.
8A0K0588
9A0K0547
12
SEZNÁMENÍ S VOZIDLEM
