2016 Alfa Romeo Giulietta Dimlicht

Wat het betekent Wat te doen
groenCRUISE CONTROL (voor bepaalde
uitvoeringen/markten)
Wanneer de contactsleutel naar de stand MAR
wordt gedraaid, gaat dit lampje branden, maar
moet na enkele seconden doven als de cruise
control uitgeschakeld is. Het lampje gaat branden
wanneer de draaiknop van de cruise control in de
stand ON wordt gedraaid (zie de paragraaf
“Cruise Control” in het hoofdstuk "Kennismaking
met de auto").
Op het display verschijnt een speciaal bericht.
groenSTADSLICHT
Het lampje gaan branden wanneer het stadslicht
wordt ingeschakeld.
FOLLOW ME HOME
Dit lampje gaat branden (en er verschijnt ook een
melding op het display) wanneer deze functie in
gebruik is (zie de paragraaf “Buitenverlichting” in
het hoofdstuk "Kennismaking met de auto").
2
groenDIMLICHT
Het lampje gaan branden wanneer het dimlicht
wordt ingeschakeld.
131
Waarschuwingslampjesop
instrumentenpaneel

Lampen Type Vermogen Zie Figuur
Voorste stadslichten/Dagrijlichten (DRL) LED – –
Stadslichten achter LED – –
Dimlichten H7 55W D
Grootlichten H1 55W E
Grootlicht/dimlichten (versies met Bi-Xenon
koplampen) (voor bepaalde versies/markten)F D1S -
Richtingaanwijzers voor PY24W 24W B
Richtingaanwijzers achter R10W 10W B
Richtingaanwijzers op flanken LED – –
Remlichten LED – –
Derde remlicht LED – –
Kentekenverlichting W5W 5W A
Mistlampen voor H3 55W E
Mistachterlichten H21W 21W B
Achteruitrijlichten P21W 21W B
Plafondverlichting voor C10W 10W C
Bagageruimteverlichting W5W 5W A
Dashboardkastverlichting C5W 5W C
190
NOODGEVALLEN

BUITENLAMPEN
VERVANGEN
KOPLAMPUNITS
De koplampunits omvatten de
gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het
grootlicht en de richtingaanwijzers.
De plaatsing van de lampen is als
volgt:fig. 158:
AParkeer-/dagverlichting en grootlicht
BDimlicht
CRichtingaanwijzers
STADSLICHT/
DAGVERLICHTING (DRL)
Dit zijn led-lampjes. Neem voor de
vervanging contact op met het Alfa
Romeo Servicenetwerk.GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
❒verwijder het deksel A fig. 158;
❒maak de stekker A fig. 159 los en
trek de borglippen B naar buiten;
❒verwijder de lamp C en vervang hem;
❒monteer de nieuwe lamp en zorg
voor een optimale vergrendeling,
maak vervolgens de borglippen
B vast en sluit de stekker opnieuw
aan;
❒monteer het deksel A fig. 158.DIMLICHT
Ga als volgt te werk om de lamp te
vervangen:
❒verwijder het deksel B fig. 158;
❒maak de stekker A fig. 160los, trek
de borglip B naar voren en maak
hem los door hem naar de
binnenkant van de auto te drukken;
❒verwijder de lamp C en vervang hem;
❒monteer de nieuwe lamp en zorg
voor een optimale vergrendeling,
maak vervolgens de borglip B vast en
sluit de stekker opnieuw aan;
❒monteer het deksel B fig. 158.
158A0K0631
159A0K0632
160A0K0633
191

ZEKERINGENKAST INSTRUMENTENPANEEL
fig. 180
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter grootlicht F91 7,5
Linker grootlichtF90 7,5
Rechter dimlicht (versies met halogeen koplampen) F12 7,5
Linker dimlicht (versies met halogeen koplampen) F13 7,5
Rechter dimlicht (versies met Bi-Xenon koplampen) F12 15
Linker dimlicht (versies met Bi-Xenon koplampen) F13 15
Rechter mistlichtF93 7,5
Linker mistlichtF92 7,5
Bagageruimteverlichting/Zonneklepverlichting//Dashboardkastverlichting/
Plafondlichten voor en achterF32 10
Diverse voorzieningen F31 5
Elektrische ruitbediening (linksachter) F33 20
Elektrische ruitbediening (rechtsachter) F34 20
+30F36 10
Diverse voorzieningen F37 7,5
Centrale portiervergrendeling F38 20
Body ComputerF42 5
Tweeweg-ruitensproeierpomp F43 20
Elektrische ruitbediening bestuurderszijde F47 20
201

RUITENSPROEIERS
Ruitensproeier
De sproeiers van de voorruit zijn niet
verstelbaar fig. 193.
Als de ruitensproeiers niet werken,
controleer dan eerst of er
ruitensproeiervloeistof in het reservoir zit
(zie paragraaf “Controle van
vloeistofniveaus” in dit hoofdstuk).
Controleer vervolgens of de
sproeikoppen niet verstopt zijn. Gebruik
zo nodig een speld om ze vrij te
maken.Achterruitsproeier
De sproeier bevindt zich boven de
achterruit fig. 194.
De sproeiers van de achterruit zijn niet
verstelbaar.
KOPLAMPSPROEIERS
(voor bepaalde versies/markten)
Deze bevinden zich in de voorbumper
fig. 195.De koplampsproeiers worden
ingeschakeld wanneer bij brandend
dimlicht en/of grootlicht de
ruitensproeiers worden ingeschakeld.
Controleer regelmatig de conditie en de
aanwezigheid van vuil in de
koplampsproeiers.
BELANGRIJK
154) Rijden met versleten
wisserbladen is bijzonder
gevaarlijk, doordat het zicht onder
slechte weersomstandigheden
wordt beperkt.
BELANGRIJK
37) Schakel de ruitenwissers niet
met van de ruit opgeheven
wisserbladen in.
193A0K0139
194A0K0102
195A0K0534
230
ONDERHOUD EN ZORG

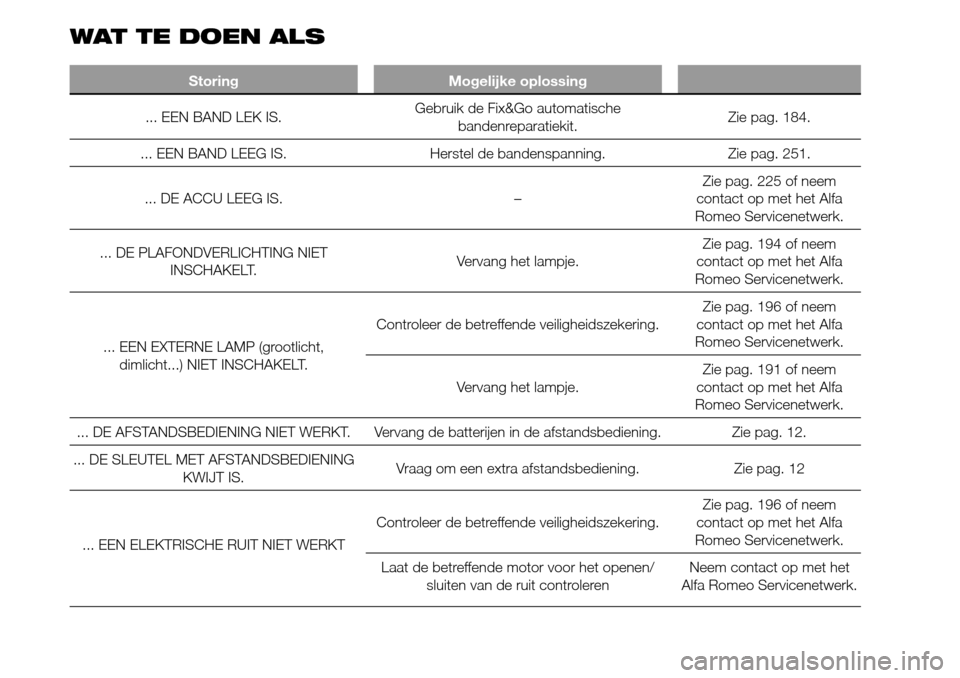

WAT TE DOEN ALS
Storing Mogelijke oplossing
... EEN BAND LEK IS.Gebruik de Fix&Go automatische
bandenreparatiekit.Zie pag. 184.
... EEN BAND LEEG IS. Herstel de bandenspanning. Zie pag. 251.
... DE ACCU LEEG IS. –Zie pag. 225 of neem
contact op met het Alfa
Romeo Servicenetwerk.
... DE PLAFONDVERLICHTING NIET
INSCHAKELT.Vervang het lampje.Zie pag. 194 of neem
contact op met het Alfa
Romeo Servicenetwerk.
... EEN EXTERNE LAMP (grootlicht,
dimlicht...) NIET INSCHAKELT.Controleer de betreffende veiligheidszekering.Zie pag. 196 of neem
contact op met het Alfa
Romeo Servicenetwerk.
Vervang het lampje.Zie pag. 191 of neem
contact op met het Alfa
Romeo Servicenetwerk.
... DE AFSTANDSBEDIENING NIET WERKT. Vervang de batterijen in de afstandsbediening. Zie pag. 12.
... DE SLEUTEL MET AFSTANDSBEDIENING
KWIJT IS.Vraag om een extra afstandsbediening. Zie pag. 12
... EEN ELEKTRISCHE RUIT NIET WERKTControleer de betreffende veiligheidszekering.Zie pag. 196 of neem
contact op met het Alfa
Romeo Servicenetwerk.
Laat de betreffende motor voor het openen/
sluiten van de ruit controlerenNeem contact op met het
Alfa Romeo Servicenetwerk.

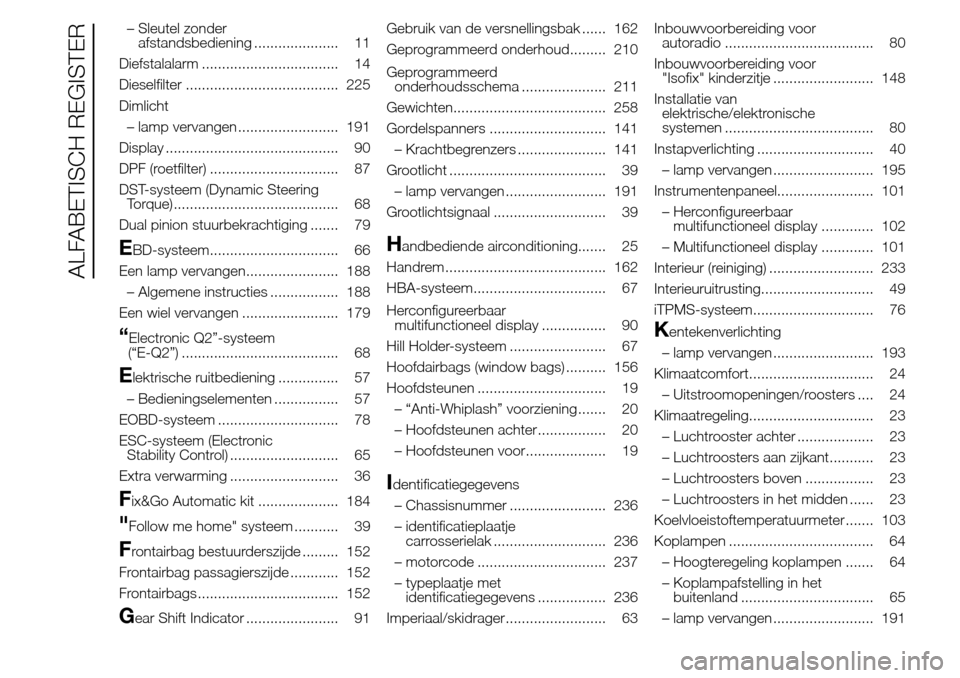

– Sleutel zonder
afstandsbediening ..................... 11
Diefstalalarm .................................. 14
Dieselfilter ...................................... 225
Dimlicht
– lamp vervangen ......................... 191
Display ........................................... 90
DPF (roetfilter) ................................ 87
DST-systeem (Dynamic Steering
Torque)......................................... 68
Dual pinion stuurbekrachtiging ....... 79
EBD-systeem................................ 66
Een lamp vervangen....................... 188
– Algemene instructies ................. 188
Een wiel vervangen ........................ 179
“Electronic Q2”-systeem
(“E-Q2”) ....................................... 68
Elektrische ruitbediening ............... 57
– Bedieningselementen ................ 57
EOBD-systeem .............................. 78
ESC-systeem (Electronic
Stability Control) ........................... 65
Extra verwarming ........................... 36
Fix&Go Automatic kit .................... 184
"Follow me home" systeem ........... 39
Frontairbag bestuurderszijde ......... 152
Frontairbag passagierszijde ............ 152
Frontairbags ................................... 152
Gear Shift Indicator ....................... 91Gebruik van de versnellingsbak ...... 162
Geprogrammeerd onderhoud......... 210
Geprogrammeerd
onderhoudsschema ..................... 211
Gewichten...................................... 258
Gordelspanners ............................. 141
– Krachtbegrenzers ...................... 141
Grootlicht ....................................... 39
– lamp vervangen ......................... 191
Grootlichtsignaal ............................ 39
Handbediende airconditioning....... 25
Handrem ........................................ 162
HBA-systeem................................. 67
Herconfigureerbaar
multifunctioneel display ................ 90
Hill Holder-systeem ........................ 67
Hoofdairbags (window bags) .......... 156
Hoofdsteunen ................................ 19
– “Anti-Whiplash” voorziening....... 20
– Hoofdsteunen achter................. 20
– Hoofdsteunen voor.................... 19
Identificatiegegevens
– Chassisnummer ........................ 236
– identificatieplaatje
carrosserielak ............................ 236
– motorcode ................................ 237
– typeplaatje met
identificatiegegevens ................. 236
Imperiaal/skidrager......................... 63Inbouwvoorbereiding voor
autoradio ..................................... 80
Inbouwvoorbereiding voor
"Isofix" kinderzitje ......................... 148
Installatie van
elektrische/elektronische
systemen ..................................... 80
Instapverlichting ............................. 40
– lamp vervangen ......................... 195
Instrumentenpaneel........................ 101
– Herconfigureerbaar
multifunctioneel display ............. 102
– Multifunctioneel display ............. 101
Interieur (reiniging) .......................... 233
Interieuruitrusting............................ 49
iTPMS-systeem.............................. 76
Kentekenverlichting
– lamp vervangen ......................... 193
Klimaatcomfort............................... 24
– Uitstroomopeningen/roosters .... 24
Klimaatregeling............................... 23
– Luchtrooster achter ................... 23
– Luchtroosters aan zijkant........... 23
– Luchtroosters boven ................. 23
– Luchtroosters in het midden ...... 23
Koelvloeistoftemperatuurmeter ....... 103
Koplampen .................................... 64
– Hoogteregeling koplampen ....... 64
– Koplampafstelling in het
buitenland ................................. 65
– lamp vervangen ......................... 191
ALFABETISCH REGISTER

Ruitensproeiers van achterruit ........ 230
Ruitensproeiers voorruit ................. 230
Ruitensproeier/-wisser voorruit ....... 40
– Automatische
wis-/wasfunctie ......................... 41
Ruitenwissers/achterruitwisser
– wisserbladen ............................. 228
Ruitenwissers
– wisserbladen vervangen ............ 228
Safe Lock (systeem) ...................... 13
SBR-systeem (Seat Belt
Reminder) .................................... 139
Schemersensor .............................. 38
Schuifdak ....................................... 52
Setup-menu ................................... 92
Skiluik ............................................ 50
Slepen van de auto ........................ 206
– Montage van het sleepoog ........ 206
“Smart Bag” systeem
(Meertraps frontairbags) ............... 152
Sneeuwkettingen .......................... 175
Snelheidsmeter .............................. 103
Stadslichten/dagverlichting (DRL)
– lamp vervangen ......................... 191
Stadslicht en dimlicht ..................... 38
Stadslichten/remlichten .................. 192
Standaard wielen en banden .......... 253
Start&Stop systeem ....................... 73
Stoelen .......................................... 17– Voorstoelen ............................... 17
Stopcontacten ............................... 50
Stuurinrichting ................................ 250
Stuurslot ........................................ 16
Stuurwiel ........................................ 20
Symbolen....................................... 10
Tankdop ....................................... 86
Tanken ....................................... 85-86
Technische gegevens ..................... 236
Toerenteller .................................... 103
Transmissie .................................... 247
Trip Computer ................................ 103
TRIP knop ...................................... 105
"Universeel" kinderzitje
monteren ..................................... 145
Veiligheidsgordels ......................... 138
– Gebruik ..................................... 138
Veilig kinderen vervoeren ................ 143
Velgbescherming (banden) ............. 252
Velgen
– verklaring van de velgcodes ...... 252
Vloeistoffen en smeermiddelen ....... 264
Vulinhouden ................................... 261
Welcome movement .................... 91
Wielen en banden .......................... 227
– bandenspanning ....................... 254
– een wiel vervangen .................... 179
– reservewiel ................................ 251
Wielen ............................................ 251
– velgen en banden ...................... 251
Wielophanging ............................... 249
Winterbanden ................................ 174
Zekeringen vervangen................... 196
Zijairbags (zijairbag -
hoofdairbag)................................. 156
Zijairbags (zijairbags voorin) ............ 156
Zonnekleppen ................................ 51
ALFABETISCH REGISTER
