2016 Abarth 124 Spider baterie

DVEŘE
ZAMKNUTÍ / ODEMKNUTÍ
POMOCNÝM KLÍČKEM
7) 8) 9) 10) 11) 12) 13) 14)
Zamknutím dveří řidiče pomocným
klíčkem se zamknou oboje dveře, víko
zavazadlového prostoru a palivové
nádrže.
Odemknutím dveří řidiče pomocným
klíčkem se odemknou oboje dveře.
Otočením pomocného klíčku směrem
dopředu se dveře zamknou, otočením
zpět se odemknou.
MANUÁLNÍ ZAMKNUTÍ /
ODEMKNUTÍ
Zevnitř vozidla
Stiskem zamykacího tlačítka u řidiče se
automaticky zamknou oboje dveře, víko
zavazadlového prostoru a palivové
nádrže. Oboje se odemknou vytažením
zamykacího tlačítka u řidiče 1
obr. 7 směrem ven.
UPOZORNĚNÍ Jestliže je zamykací
tlačítko odemknuté, lze vidět červenou
značku 2.
Zvenku vozidla
Pro zamknutí dveří spolucestujícího
zamykacím tlačítkem zvenku stiskněte
toto tlačítko do zamknuté polohy a
zavřete dveře (není nutno držet dveřní
kliku v otevřené poloze). Tím se
odemknou zámky ostatních dveří.
UPOZORNĚNÍ Při zamykání dveří tímto
způsobem: dejte pozor, abyste
nenechali klíček ve vozidle. Zamykací
tlačítko dveří řidiče nelze použít, jestliže
jsou dveře u řidiče otevřené.
SYSTÉM DVOJÍHO
ZAMKNUTÍ
(je-li součástí výbavy)
Aktivace systému
Postupujte takto:
zavřete obě okna a sklápěcí střechu;
vypněte zapalování a vezměte klíček
sebou;
zavřete oboje dveře víka;
zasuňte pomocný klíček do dveří
řidiče, otočte jím do zamknuté polohy
obr.8apřetočte ho do středové
polohy. Pak jej do tří sekund přetočte
znovu do zamknuté polohy;
stavová kontrolkase rozsvítí asi
na tři sekundy, aby indikovala, že
systém byl aktivován.
Systém můžete aktivovat také stiskem
zamykacího tlačítka na dálkovém
ovládání do tří sekund.
S inteligentní bezklíčovou funkcí:
systém můžete rovněž aktivovat
stiskem vnitřního tlačítka do tří sekund.
POZN.: Systém nelze aktivovat, jestliže
jsou otevřené některé dveře.
Vypnutí systému
Odemkněte dveří řidiče nebo vypněte
zapalování. Jestliže se přeruší
zapalování (spálí se pojistka nebo bude
odpojena baterie), systém lze
704030107-L21-001AB
804030102-12A-001AB
16
SEZNAMTE SE SE SVÝM VOZEM

SEDADLA
MANUÁLNÍ NASTAVENÍ
15) 16) 17) 18) 19) 20) 21) 22) 24) 25) 26) 27) 28)
7)
Dopředu / Dozadu
Pro posunutí sedadla dopředu nebo
dozadu zvedněte páku 1 obr. 10,
posuňte sedadlo do požadované
polohy a uvolněte páku.
Pokusem o posunutí sedadla dopředu
a dozadu se ujistěte, že se páka vrátila
do výchozí polohy a sedadlo je řádně
zajištěné.
Výška
Pro nastavení výšky předního okraje
sedadla otočte ovladač 2 do
požadované polohy.Nastavení sklonu opěradla
Pro nastavení úhlu sklonu opěradla se
nakloňte dopředu a současně zvedněte
páku 3. Pak zatlačte zády opěradlo do
požadované polohy a uvolněte páku.
Pokusem o posunutí sedadla dopředu
a dozadu se ujistěte, že se páka vrátila
do výchozí polohy a opěradlo je řádně
zajištěné.
VYHŘÍVANÁ SEDADLA(jsou-li ve výbavě)
29) 30) 31) 32)
Sedadla jsou vyhřívána elektricky.
Zapalování musí být sepnuté.
Jakmile je zapalování sepnuté, stiskněte
spínač vyhřívání sedadla obr. 11: rozsvítí
se kontrolka.
Každým stiskem spínače vyhřívání
sedadla se režim bude měnit takto:
UPOZORNĚNÍ Nečistěte sedadlo
organickými rozpouštědly. Mohl by se
poškodit povrch sedadla a topný odpor.
Pozn.:Jestliže vypnete zapalování během
vyhřívání sedadla (High, Mid či Low) a
pak jej zase sepnete, vyhřívání se
automaticky nastaví na teplotu zadanou
před vypnutím zapalování.
Vyhřívání sedadla zapínejte jen s
motorem v chodu. Pokud budete
sedadla vyhřívat dlouho dobu, aniž
bude motor v chodu, mohla by vybít
baterie vozidla.
Teplotu vyhřívání nelze nastavit na
jinou hodnotu než High, Mid a Low,
protože je topný odpor v sedadla
ovládaný termostatem.
POZOR
15)Ujistěte se, zda se součásti sedadla,
které lze nastavit, nacházejí na svém místě.
Nastavitelné sedáky a opěradla, které
nejsou řádně zajištěné, jsou nebezpečné.
Při náhlém zastavení či kolizi se sedák či
opěradlo může pohnout a přivodit zranění.
Pokusem o posunutí sedadla dopředu a
dozadu a zakýváním opěradla se ujistěte,
zda jsou nastavitelné součásti sedadla
zajištěné v dané poloze.
1003010202-12A-003AB
1103010203-L12-002
19

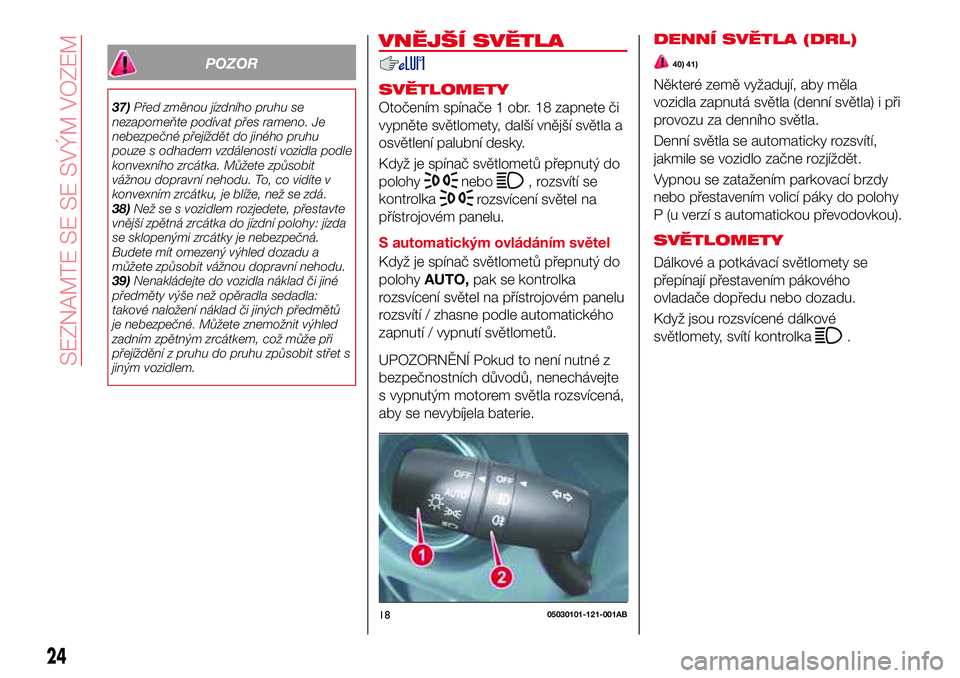

POZOR
37)Před změnou jízdního pruhu se
nezapomeňte podívat přes rameno. Je
nebezpečné přejíždět do jiného pruhu
pouze s odhadem vzdálenosti vozidla podle
konvexního zrcátka. Můžete způsobit
vážnou dopravní nehodu. To, co vidíte v
konvexním zrcátku, je blíže, než se zdá.
38)Než se s vozidlem rozjedete, přestavte
vnější zpětná zrcátka do jízdní polohy: jízda
se sklopenými zrcátky je nebezpečná.
Budete mít omezený výhled dozadu a
můžete způsobit vážnou dopravní nehodu.
39)Nenakládejte do vozidla náklad či jiné
předměty výše než opěradla sedadla:
takové naložení náklad či jiných předmětů
je nebezpečné. Můžete znemožnit výhled
zadním zpětným zrcátkem, což může při
přejíždění z pruhu do pruhu způsobit střet s
jiným vozidlem.
VNĚJŠÍ SVĚTLA
SVĚTLOMETY
Otočením spínače 1 obr. 18 zapnete či
vypněte světlomety, další vnější světla a
osvětlení palubní desky.
Když je spínač světlometů přepnutý do
polohy
nebo, rozsvítí se
kontrolka
rozsvícení světel na
přístrojovém panelu.
S automatickým ovládáním světel
Když je spínač světlometů přepnutý do
polohyAUTO,pak se kontrolka
rozsvícení světel na přístrojovém panelu
rozsvítí / zhasne podle automatického
zapnutí / vypnutí světlometů.
UPOZORNĚNÍ Pokud to není nutné z
bezpečnostních důvodů, nenechávejte
s vypnutým motorem světla rozsvícená,
aby se nevybíjela baterie.
1805030101-121-001AB
24
SEZNAMTE SE SE SVÝM VOZEM
DENNÍ SVĚTLA (DRL)
40) 41)
Některé země vyžadují, aby měla
vozidla zapnutá světla (denní světla) i při
provozu za denního světla.
Denní světla se automaticky rozsvítí,
jakmile se vozidlo začne rozjíždět.
Vypnou se zatažením parkovací brzdy
nebo přestavením volicí páky do polohy
P (u verzí s automatickou převodovkou).
SVĚTLOMETY
Dálkové a potkávací světlomety se
přepínají přestavením pákového
ovladače dopředu nebo dozadu.
Když jsou rozsvícené dálkové
světlomety, svítí kontrolka
.

UPOZORNĚNÍ
8)Nepoužívejte stěrače pro odstranění
nánosů sněhu nebo ledu z čelního skla. V
takovém případě by mohl být stěrač
vystaven nadměrnému namáhání a mohl by
zasáhnout vypínač motoru přerušením
stírání na několik minut. Jestliže nezačnou
stěrače řádně fungovat i po opětném
nastartování vozidla, kontaktujte
autorizovaný servis Abarth.
9)Nespouštějte stěrače, pokud jsou
z čelního skla zvednuty stírací lišty.
10)Neaktivujte dešťový senzor při umývání
vozidla v automatické automyčce.
11)Jestliže je na čelním skle led, ujistěte se,
že je zařízení řádně odpojeno.
OVLÁDACÍ SYSTÉM
KLIMATIZACE
DOPORUČENÍ OHLEDNĚ
POUŽÍVÁNÍ
2)
Klimatizaci zapínejte jen s motorem v
chodu.
Na ochranu baterie před vybitím
nenechávejte ventilátor zapnutý po
dlouhou dobu se sepnutým
zapalováním a vypnutým motorem.
Pro lepší účinnost systému očistěte
kapotu a přívody vzduchu za mřížkou
od listí, sněhu a ledu.
Používejte klimatizaci pro odmlžení
oken a vysušení vzduchu.
Recirkulační režim používejte při jízdě v
tunelu nebo v dopravní zácpě nebo
když chcete vypnout přívod vzduchu
zvenku pro rychlejší ochlazení vzduchu
v kabině.
Polohu pro přívod vzduchu zvenku
používejte pro ventilaci kabiny nebo
odmrazení čelního okna.
Jestliže je vozidlo zaparkované v
horkém počasí na přímém slunci,
otevřením oken odvětrejte horký vzduch
a pak zapněte klimatizaci.
Alespoň jednou za měsíc zapněte
klimatizaci asi 10 minut, aby zůstaly její
interní díly promazané.Před letním obdobím nechejte
klimatizaci zkontrolovat. Nedostatkem
chladiva se může snížit účinnost
klimatizace. Specifikace chladiva je
uvedena štítku (A nebo B obr. 23 podle
země prodeje vozidla) upevněném
v motorovém prostoru. Před doplněním
chladiva zkontrolujte údaje na štítku.
Použitím špatného chladiva se může
klimatizace vážně poškodit. Ohledně
podrobností kontaktujte autorizovaný
servis Abarth.
2306010100-121-001AB
30
SEZNAMTE SE SE SVÝM VOZEM

ELEKTRICKY
OVLÁDANÁ OKNA
45) 46)
2604070103-LN6-006AB
2704070103-L12-001AB
36
SEZNAMTE SE SE SVÝM VOZEM
OVLADAČE
Elektricky ovládaná okna se dají ovládat
jen se sepnutým zapalováním.
Jestliže se elektricky ovládané okno
neotevře/nezavře, před dalším stiskem
tlačítka chvilku počkejte.
Ovladače u spolucestujícího
Okno spolucestujícího lze ovládat i
hlavními spínači ve dveřích řidiče
obr. 26:1(okno řidiče) /2(okno
spolucestujícího).
Otevření / zavření elektricky
ovládaných oken
1- Zavření obr. 27: zatlačte mírně
spínač nahoru.2- Otevření: zatlačte
mírně spínač dolů.Automatické otevření elektricky
ovládaných oken
Pro automatické otevření elektricky
ovládaných oken stiskněte spínač dolů.
Pro zastavení pohybu okna zatáhněte
za spínač nebo jej stlačte v opačném
směru a uvolněte jej. Elektricky
ovládaná okna nelze zcela zavřít, jestliže
jsou dveře otevřené.
Postup při inicializaci systému
elektricky ovládaných oken
Jestliže bude baterie vozidla při údržbě
či z jiného důvodu odpojena (např.
tisknutím ovládacího tlačítka okna i po
jeho otevření/zavření), okno se
automaticky neotevře.
Tuto automatickou funkci lze resetovat
hlavními ovládacími tlačítky nebo
tlačítkem ve dveřích spolucestujícího.
Automatickou funkci elektrickyovládaného okna lze resetovat oběma
dveřními spínači. Automatická funkce
elektricky ovládaného okna se obnoví
jen u okna, které bylo resetováno:
zavřete dveře a sklápěcí střechu;
přepněte zapalování na ON;
ujistěte se, zda není stisknutý
blokovací spínač elektricky ovládaného
okna ve dveřích řidiče;
stiskněte spínač a otevřete okno na
doraz;
zatažením za spínač zavřete okno na
doraz a po zavření okna podržte
stisknuté tlačítko ještě další dvě
sekundy;
kroky4-5proveďte i u elektricky
ovládaného okna na straně
spolucestujícího, musíte přitom sedět
na sedadle spolucestujícího;
zkontrolujte spínači ve dveřích, zda
elektricky ovládaná okna fungují
správně.
Po opětné inicializaci systému lze okno
spolucestujícího automaticky otevřít
hlavními ovladači. Jestliže nelze
elektricky ovládané okno normálně
automaticky ovládat při otevírání a
zavírání dveří či sklápěcí střechy,
resetujte ho výše uvedeným postupem.

jestliže není v zásuvce připojeno
příslušenství, zavřete kryt, aby se
zásuvky nedostaly cizí předměty a
kapaliny;
zasuňte správně kolík do zásuvky pro
příslušenství;
do zásuvky pro příslušenství
nepřipojujte zapalovač cigaret;
přehrávání audia může být rušeno v
závislosti na zařízení zapojeném do
zásuvky příslušenství;
v závislosti na zařízení zapojeném do
zásuvky příslušenství může být ovlivněn
elektrický rozvod vozidla, což může
způsobit rozsvícení varovné kontrolky.
Odpojte zařízení ze zásuvky a ověřte,
zda se tím problém vyřešil. Jestliže se
tím problém vyřešil, odpojte zařízení ze
zásuvky a vypněte zapalování. Jestliže
se tím problém nevyřešil, kontaktujte
autorizovaný servis Abarth.
UPOZORNĚNÍ Nepoužívejte zásuvku
po delší dobu s vypnutým motorem
nebo na volnoběh, aby se nevybila
baterie.
VÍKO
ZAVAZADLOVÉHO
PROSTORU
3004030201-12A-001AB
38
SEZNAMTE SE SE SVÝM VOZEM
OTEVŘENÍ
47) 48)
UPOZORNĚNÍ Před otevřením víka
zavazadlového prostoru z něho
odstraňte případný sníh a led. V
opačném případě by se víko mohlo
znovu zavřít pod tíhou sněhu a ledu a
způsobit zranění.
UPOZORNĚNÍ Buďte opatrní při
otevírání/zavírání víka zavazadlového
prostoru za silného větru. Nárazem
silného větru se může víko nenadále
zabouchnout a způsobit zranění.
UPOZORNĚNÍ Otevřete víko
zavazadlového prostoru a přesvědčte,
zda drží v otevřené poloze. Jestliže víko
zavazadlového prostoru zůstane jen
pootevřené, může se zabouchnout
vibrací nebo náporem větru a způsobit
zranění.
UPOZORNĚNÍ Před naložením či
vyložením zavazadel do/ze
zavazadlového prostoru vypněte motor.
V opačném případě by vám mohly
výfukové plyny způsobit popálení.
Používání dálkového odemykacího
tlačítka
(je-li součástí výbavy)
Odemkněte dveře a víko zavazadlového
prostoru, pak stiskněte elektrickou kliku
víka zavazadlového prostoru obr. 30 a
po uvolnění západky víko zvedněte.
POZNÁMKA: S pokročilou bezklíčovou
funkcí: Víko zavazadlového prostoru lze
otevřít, i když máte klíček u sebe.
S inteligentní bezklíčovou funkcí
Víko zavazadlového prostoru lze otevřít,
i když máte klíček jen u sebe.
Při odemknutí víka zavazadlového
prostoru se zamknutými dveřmi může
trvat několik sekund, než se po stisku
elektrické kliky víka uvolní jeho západka.
Víko zavazadlového prostoru lze zavřít i
se zamknutými dveřmi a klíčkem
zanechaným ve vozidle. Ale aby
nezůstal klíček zamknutý ve vozidle, lze
víko zavazadlového prostoru
odemknout stiskem jeho elektrické kliky.

ZAVŘENÍ
49) 50)
Uchopte víko zavazadlového prostoru
oběma rukama a stlačte ho dolů na
zaklapnutí zámku. Nezavírejte ho
zabouchnutím.
Pokusem o zvednutí se přesvědčte, zda
je řádně zavřené.
KDYŽ NELZE OTEVŘÍT
VÍKO ZAVAZADLOVÉHO
PROSTORU
Jestliže se baterie vybije, nelze víko
odemknout ani otevřít. V takovém
případě lze víko otevřít pro vyřešení
problému s baterií.
Pokud nelze víko otevřít ani vyřešením
problému s baterií, je možné, že došlo
k poruše elektrického systému.
Postupujte takto:
Zavřete sklápěcí střechu a odstraňte
větrnou clonu obr. 31;
odstraňte úchyty na pravé straně
vozidla obr. 32;
zatlačte částečně kryt na pravé
straně vozidla obr. 33;
otočte a uvolněte šroub s hlavou tak,
aby se začal volně protáčet obr. 34;
zatlačte uzávěr ven a otevřete víko
zavazadlového prostoru obr. 35. Po
provedení těchto nouzových opatření
kontaktujte co nejdříve autorizovaný
servis Abarth.
3108080100-125-002AB
3208080100-121-004AB
3308080100-122-001AB
3408080100-999-400AB
39
Jestliže nelze víko zavazadlového
prostoru otevřít tímto postupem,
zatlačte na víko tak, aby se zavřelo, a
odemkněte ho stiskem elektrické kliky.
Jestliže je vybitá baterie vozidla nebo je
porucha v elektrickém rozvodu a víko
zavazadlového prostoru nelze
odemknout normálně, lze ho
odemknout nouzovým postupem (viz
odstavec „Když nejde otevřít víko
zavazadlového prostoru“ v této
kapitole).

Při vyklápění sklápěcí střechy, která
je vlhká, může vniknout do kabiny voda.
Neotevírejte a nezavírejte sklápěcí
střechu v silném větru, protože by ji
mohl poškodit nebo by mohl způsobit
nečekanou nehodu.
Při otevírání/zavírání sklápěcí střechy
se automaticky stáhnout elektricky
ovládaná okna. Tato funkce slouží pro
lepší obsluhu a neznamená to problém.
Při odpojení baterie pro údržbu vozidla
nebo z jiného důvodu,se elektricky
ovládaná okna se automaticky
neotevřou. Jestliže se elektricky
ovládaná okna neotevřou, je nutno
resetovat mechanismus automatického
otevření/zavření oken.
Když je sklápěcí střecha sklopená,
větrná clona omezuje velikost větru
vanoucího do kabiny zezadu.
POZOR
56)Před nastartováním vozidla se
přesvědčte, že je sklápěcí střecha správně
zajištěná.
57)Za jízdy vozidla seďte na sedadle řádně
připoutaní bezpečnostním pásem: je
nebezpečné za jízdy ve vozidle stát nebo
sedět na prostoru sklápěcí střechy či
prostřední konzole. Při nenadálých
manévrech nebo nehodě vozidla byste se
mohli vážně zranit či dokonce zabít.58)Při manipulaci se sklápěcí střechou
držte ruce a prsty mimo upevňovací
mechanismus: je nebezpečné držet ruce či
prsty u upevňovacího mechanismu.
Mechanismus by mohl zachytit vaše ruce či
prsty.
59)Při montáži/demontáži skládací střechy
postupujte opatrně, aby nedošlo k
poškození nebo úrazu.
60)Při montáži/demontáži skládací střechy
zajistěte, aby k jejímu prostoru nemohly
přiblížit děti.
UPOZORNĚNÍ
12)Nikdy neotevírejte skládací střechy za
sněhu nebo deště: riziko poškození.
13)Na střechu se nesmí upevňovat náklad.
14)Ze střechy je nutno bez prodlení
odstranit ptačí trus a pryskyřici z rostlin,
protože by mohly poškodit tkaninu.
15)Nikdy nepoužívejte vysokotlaké mycí
systémy.
16)Při používání parních nebo
vysokotlakých mycích zařízení udržujte
bezpečnou vzdálenost a nikdy nepřekročte
nejvyšší teplotu 60 °C. Při příliš krátké
vzdálenosti nebo vysoké teplotě může dojít
k poškození, změně kvality nebo zatékání
vody.
17)Při případné čistění vodní tryskou ji
držte mimo okraje látky a orámování okna,
aby do vozidla nezatekla voda.
18)Nikdy nepoužívejte líh, benzín,
chemikálie, čisticí prostředky, odstraňovače
skvrn, vosk, rozpouštědla a leštidla.
19)Mýdlo okamžitě opláchněte, aby se
nevytvořily barevné či skvrny. V případě
potřeby opláchněte střechu znovu.20)Pro co nejlepší výsledek postupujte
podle pokynů uvedených na impregnačním
produktu.
21)Pryžová těsnění skládací střechy se smí
umývat jen vodou. Jestliže uvidíte, že jsou
těsnění suchá nebo lepivá, potřete je
mastkem nebo speciálním přípravkem na
pryž (silikonovým sprejem).
45
