Vožnja i rukovanje171Motor će se isključiti dok kontaktostaje uključen.
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Dok je uključena funkcija Autostop,
zadržana je ista razina radnih
karakteristika grijanja i kočnica.
Oprez
Pomoć servo upravljača može biti
smanjena tijekom aktivne funkcije
Autostop.
Uvjeti za funkciju Autostop
Sustav stop-start provjerava jesu li
zadovoljeni svi sljedeći uvjeti.
● Sustav stop-start nije ručno isključen.
● Poklopac motornog prostora potpuno je zatvoren.
● Vozačeva vrata su zatvorena ili je
vozačev sigurnosni pojas
pričvršćen.
● Akumulator vozila je dovoljno napunjen i u dobrom je stanju.
● Motor je zagrijan.
● Temperatura rashladnog sredstva motora nije previsoka.
● Temperatura ispuha motora nije previsoka, na primjer nakon
vožnje pod velikim opterećenjem
motora.
● Temperatura okoline je iznad -5 °C.
● Sustav kontrole klima dozvoljava
funkciju Autostop.
● Podtlak u kočnicama je dovoljan.● Funkcija samočišćenja filtra
čestica ispuha dizela nije aktivna.
● Vozilo je voženo najmanje brzinom hodanja od posljednjeg
automatskog zaustavljanja.
U protivnom će funkcija Autostop biti
onemogućena.
Određene postavke klima uređaja s
automatskim upravljanjem mogu
spriječiti rad funkcije Autostop. Više
informacija potražite u poglavlju
automatskog klima uređaja 3 160.
Funkcija Autostop može biti
onemogućena neposredno nakon
vožnje autocestom.
Uhodavanje novog vozila 3 168.
Zaštita od pražnjenja akumulatora
vozila
Kako bi se pouzdano osigurala
ponovna pokretanja motora, nekoliko
značajki zaštite od pražnjenja
akumulatora ugrađeno je kao dio
sustava stop-start.

172Vožnja i rukovanjeMjere uštede energije
Dok je uključena funkcija
automatskog zaustavljanja, nekoliko električnih značajki poput dodatnog
električnog grijača ili grijanja
stražnjeg stakla onemogućene su ili
prebačene u način rada za uštedu
energije. Brzina ventilatora klima
uređaja može je smanjiti za uštedu
energije.
Vozač ponovno pokreće motor
Pritisnite papučicu spojke za ponovno
pokretanje motora.
Pokretanje motora označava kazaljka u položaju broja okretaja slobodnoghoda na tahometru.
Ako pomaknete ručicu mjenjača iz
neutralnog položaja (praznog hoda)
prije nego što pritisnete spojku, upalit
će se kontrolno svjetlo - ili će se
prikazati simbol na zaslonu
informacijskog centra vozača.
Kontrolno svjetlo - 3 116.Sustav stop-start ponovno
pokreće motor
Ručica mjenjača mora biti u
neutralnom položaju kako bi se
omogućilo automatsko ponovno
pokretanje.
Ako se pojavi jedan od sljedećih
uvjeta dok je uključena funkcija
Autostop, sustav stop-start
automatski će ponovno pokrenuti
motor.
● Sustav stop-start ručno je isključen.
● Poklopac motornog prostora je otvoren.
● Sigurnosni pojas vozača nije zakopčan i vrata vozača su
otvorena.
● Temperatura motora je preniska.
● Razina napunjenosti akumulatora vozila je ispod
zadane razine.
● Podtlak u kočnicama nije dovoljan.
● Vozilo je voženo najmanje brzinom hodanja.● Sustav kontrole klime tražipokretanje motora.
● Klima uređaj je ručno uključen.
Ako poklopac motornog prostora nije
u potpunosti zatvoren, prikazat će se poruka upozorenja na informacijskom
centru vozača.
U slučaju priključivanja električne
dodatne opreme na utičnicu
napajanja, na primjer prijenosnog CD uređaja, moguće je primijetiti kraći
pad napona tijekom ponovnog
pokretanja motora.
Parkiranje9 Upozorenje
● Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
● Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu
kočnicu zategnite bez
pritiskanja osigurača za
otpuštanje. Na uzbrdici ili

Njega vozila241
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od četiri tjedna može dovesti do pražnjenja
akumulatora. Odvojite stezaljku
negativnog terminala od akumulatora vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odvajanja
akumulatora vozila.
Zaštita od pražnjenja akumulatora
vozila 3 157.
Zamjena akumulatora vozila Napomena
Svako odstupanje od uputa iz ovog
poglavlja može dovesti do
privremenog isključenja sustava
stop-start.
Kada se mijenja akumulator vozila,
uvjerite se da u blizini pozitivne
stezaljke nema otvorenih otvora za
provjetravanje. Ako je otvor za
provjetravanje otvoren u ovom
području, mora se zatvoriti
poklopcem, i mora se otvoriti
provjetravanje u blizini negativne
stezaljke.
Koristite samo akumulatore vozila koji
dozvoljavaju ugradnju kutije s
osiguračima iznad akumulatora
vozila.
Kod vozila s AGM akumulatorom
(suhi akumulator), provjerite je li
akumulator zamijenjen drugim AGM
akumulatorom.AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 170.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila
mogao oštetiti.
Pokretanje kablovima 3 274.

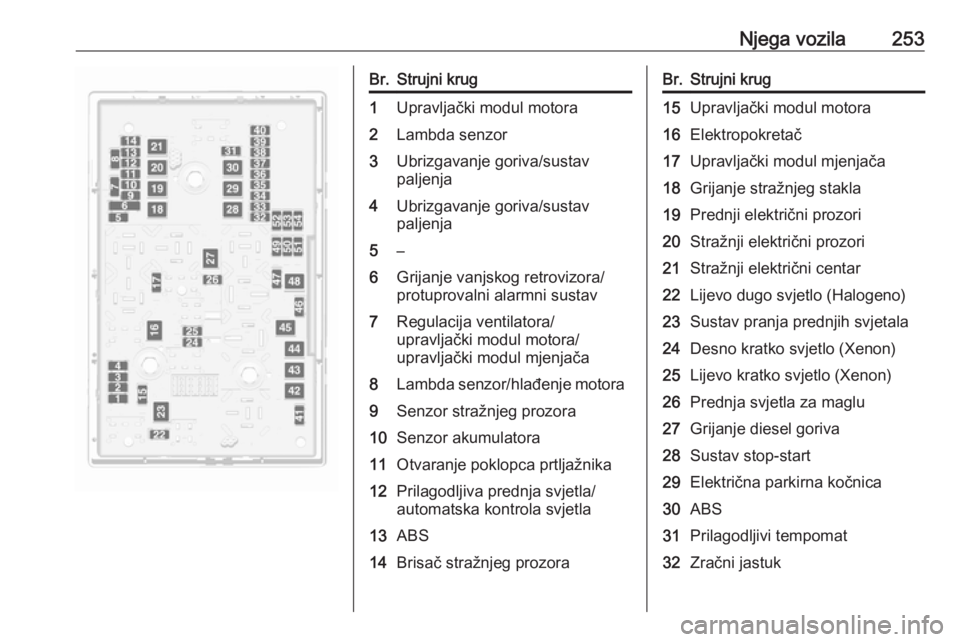

Njega vozila253Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/sustav
paljenja4Ubrizgavanje goriva/sustav
paljenja5–6Grijanje vanjskog retrovizora/
protuprovalni alarmni sustav7Regulacija ventilatora/
upravljački modul motora/
upravljački modul mjenjača8Lambda senzor/hlađenje motora9Senzor stražnjeg prozora10Senzor akumulatora11Otvaranje poklopca prtljažnika12Prilagodljiva prednja svjetla/
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav stop-start29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastuk

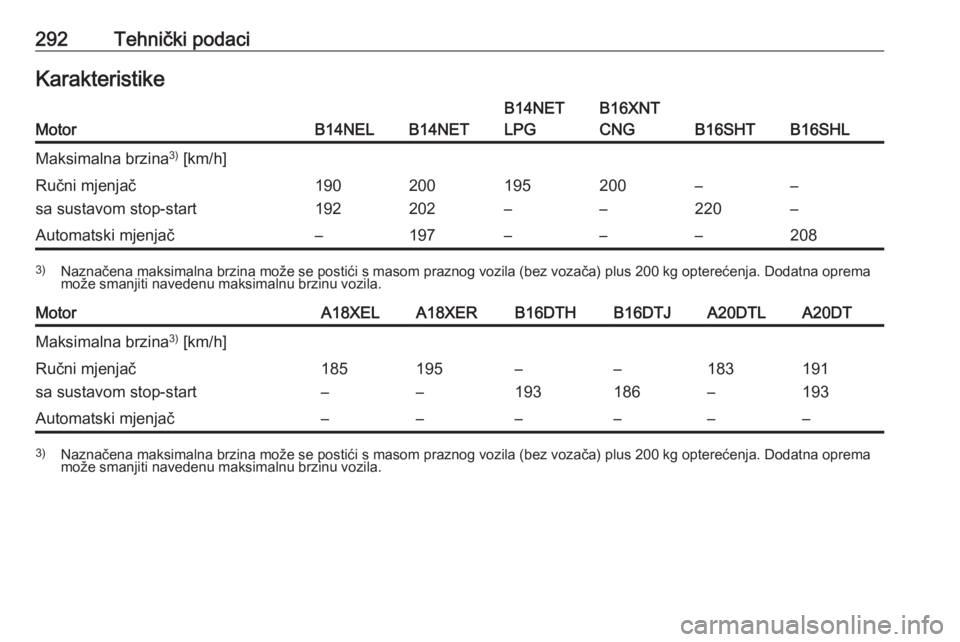

292Tehnički podaciKarakteristikeMotorB14NELB14NET
B14NET
LPGB16XNT
CNG
B16SHTB16SHL
Maksimalna brzina 3)
[km/h]Ručni mjenjač
sa sustavom stop-start190
192200
202195
–200
––
220–
–Automatski mjenjač–197–––2083) Naznačena maksimalna brzina može se postići s masom praznog vozila (bez vozača) plus 200 kg opterećenja. Dodatna oprema
može smanjiti navedenu maksimalnu brzinu vozila.MotorA18XELA18XERB16DTHB16DTJA20DTLA20DTMaksimalna brzina 3)
[km/h]Ručni mjenjač
sa sustavom stop-start185
–195
––
193–
186183
–191
193Automatski mjenjač––––––3) Naznačena maksimalna brzina može se postići s masom praznog vozila (bez vozača) plus 200 kg opterećenja. Dodatna oprema
može smanjiti navedenu maksimalnu brzinu vozila.

Tehnički podaci293
Motor
A20DTH
121 kWA20DTH
96 kW
B20DTJB20DTHA20DTR
Maksimalna brzina 3)
[km/h]Ručni mjenjač
sa sustavom stop-start208
209–
––
––
208–
218Automatski mjenjač205192190205–3) Naznačena maksimalna brzina može se postići s masom praznog vozila (bez vozača) plus 200 kg opterećenja. Dodatna oprema
može smanjiti navedenu maksimalnu brzinu vozila.
