2016.5 OPEL MOKKA sensor

Instrumenten en bedieningsorganen87BrandtEr zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert
Het systeem grijpt actief in. Het mo‐ torvermogen kan worden begrensd
en de auto kan automatisch iets wor‐
den afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 142, Traction Control-sys‐
teem 3 141.
Traction Control-systeem UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.Het voorverwarmen van de dieselmo‐
tor is geactiveerd. Wordt alleen bij
lage buitentemperaturen ingescha‐
keld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het regeneratieproces zo spoedig moge‐
lijk.
Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces onmiddellijk om schade aan de motor
te voorkomen.
Roetfilter 3 133, Stop-startsysteem
3 130.Bandenspanningscontrole‐
systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 191.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.

Instrumenten en bedieningsorganen103Displayinstellingen● Menu startpagina :
Zie voor meer informatie de
handleiding bij het infotainment-
systeem.
● Optie achterruitrijcamerasys‐
teem :
Druk hierop om de opties van de
achteruitrijcamera aan te passen 3 150.
● Display Uit :
Zie voor meer informatie de
handleiding bij het infotainment-
systeem.
● Kaartinstellingen :
Zie voor meer informatie de
handleiding bij het infotainment-
systeem.Voertuig instellingen ● Klimaat en luchtkwaliteit
Autom. ventilatorsnelheid : Ver‐
andert de aanjagersnelheidsre‐
geling. De gewijzigde instelling
wordt actief nadat het contact uit
en opnieuw aan wordt gezet.
Klimaatregelingsmodus : Acti‐
veert of deactiveert de koelingwanneer het contact wordt inge‐
schakeld of hanteert de laatst ge‐ kozen instelling.
Automatische ontwaseming : Ac‐
tiveert of deactiveert de automa‐
tische ontwaseming.
Autom. achterruitverwarming :
Voor automatisch inschakelen
van de achterruitverwarming.
● Comfortinstellingen
Volume geluidssignaal : Veran‐
dert het volume van geluidssig‐
nalen.
Pers. inst. voor bestuurder : Acti‐
veert of deactiveert de persoon‐
lijke instellingen.
Wis auto. achter in achteruit : Ac‐
tiveert of deactiveert automati‐
sche inschakeling achterruitwis‐
ser bij inschakelen achteruitver‐
snelling.
● Aanrijdings-detectiesystemen
Parkeerhulp : Activeert of deacti‐
veert de ultrasoonsensoren.● Buitenverlichting
Buitenverlichting bij ontgr. : Acti‐
veert of deactiveert de instapver‐ lichting.
Duur tijdens uitstappen : Activeert
of deactiveert de uitstapverlich‐
ting en wijzigt de duur ervan.
● Portiervergrendeling
Geen vergr. bij portier open : Ac‐
tiveert of deactiveert de automa‐
tische portiervergrendelfunctie
wanneer een portier openstaat.
Automatische portiervergr. : Acti‐
veert of deactiveert de automati‐
sche portierontgrendelfunctie na‐ dat het contact werd uitgezet. Ac‐
tiveert of deactiveert de automa‐
tische portiervergrendelingsfunc‐
tie nadat de auto is weggereden.
Vertr. portiervergrendeling : Acti‐
veert of deactiveert de ver‐
traagde portiervergrendelfunctie.
● Vergr., ontgr., start op afstand
Feedb. vergr. op afstand : Acti‐
veert of deactiveert het alarm‐
knipperlichtsignaal bij het ver‐
grendelen.

112VerlichtingAuto’s met adaptief rijlicht
1. Sleutel in contactschakelaar.
2. Trek de richtingaanwijzerhendel naar u toe en houd deze vast
(lichtsignaal).
3. Ontsteking inschakelen.
4. Na ongeveer drie seconden klinkt
een geluidssignaal.
De koplampen worden automatisch
gericht.
Telkens wanneer u de ontsteking in‐
schakelt, knippert controlelamp f ter
herinnering ongeveer vier seconden
lang.
Ga voor het deactiveren op dezelfde
wijze te werk als bovenstaand om‐
schreven. Controlelamp f knippert bij
het deactiveren van de functie niet.
Controlelamp f 3 88.
Dagrijlicht
Het dagrijlicht maakt de auto overdag
beter zichtbaar.
Deze gaat bij het inschakelen van het
contact automatisch branden.
Adaptief rijlicht (AFL)
De functies voor adaptief rijlicht (AFL) zijn alleen aanwezig in combinatie
met bi-xenonkoplampen. De reik‐
wijdte, lichtverdeling en lichtsterkte
worden variabel geregeld, afhankelijk
van het omgevingslicht, het weer en
het soort weg.
Woonerfverlichting
Automatisch geactiveerd bij lage
snelheden tot ca. 30 km/u. De licht‐
bundel wordt onder een hoek van
-5°/3° naar de rand van de weg ge‐
richt.Stadsverlichting
Automatisch geactiveerd bij een snel‐ heden tot ca. 50 km/u en wanneer de
lichtsensor straatverlichting herkent.
De reikwijdte wordt beperkt door een
brede lichtverdeling.
Buitenwegverlichting Automatisch geactiveerd bij snelhe‐
den tussen ca. 50 en 115 km/u. De
lichtbundel en de lichtsterkte zijn links
en rechts verschillend.
SnelwegverlichtingAutomatisch geactiveerd bij snelhe‐
den boven ca. 115 km/u en minimale
stuurbewegingen. Wordt na een
pauze of direct ingeschakeld wan‐
neer de auto krachtig optrekt. De
lichtbundel is langer en sterker.

Verlichting113Slecht weer-verlichtingAutomatisch geactiveerd tot snelhe‐
den van ca. 70 km/u, wanneer de re‐
gensensor condens constateert of
wanneer de ruitenwisser continu wist.
De reikwijdte, verdeling en licht‐
sterkte worden variabel geregeld
afhankelijk van het zicht.
Dynamische bochtverlichting
De lichtbundel draait, afhankelijk van
de stuurhoek en de rijsnelheid, waar‐ door bochten beter worden verlicht.
Controlelamp f 3 88.
Afslagverlichting
In scherpe bochten of bij het afslaan,
afhankelijk van de stuurhoek of de
richtingaanwijzer, wordt een extra
lamp links of rechts bijgeschakeld, die
de weg in een rechte hoek in de rij‐
richting verlicht. Wordt geactiveerd tot
een snelheid van 40 km/u.
Controlelamp f 3 88.
Achteruitrijfunctie Wanneer u de achteruit inschakelt
terwijl de koplampen aanstaan, wor‐
den beide afslaglichten geactiveerd.
Deze blijven 20 seconden branden
nadat u de auto uit de achteruitver‐
snelling hebt gezet of tot u sneller dan 17 km/u vooruitrijdt.
Grootlichtassistentie Deze functie maakt dat het
grootlicht 's avonds en wanneer u
sneller rijdt dan 40 km/u als hoofdrij‐
verlichting kan worden gebruikt.Het systeem schakelt naar dimlicht
als:
● De camera in de voorruit de lich‐ ten van tegemoetkomende voer‐
tuigen of voorliggers detecteert.
● De snelheid minder dan 20 km/u is.
● Het mistig is of sneeuwt.
● In stadsverkeer wordt gereden.
Activering
De grootlichtassistentie wordt geacti‐
veerd door tweemaal op de keuze‐
hendel te drukken bij een snelheid
boven 40 km/u.

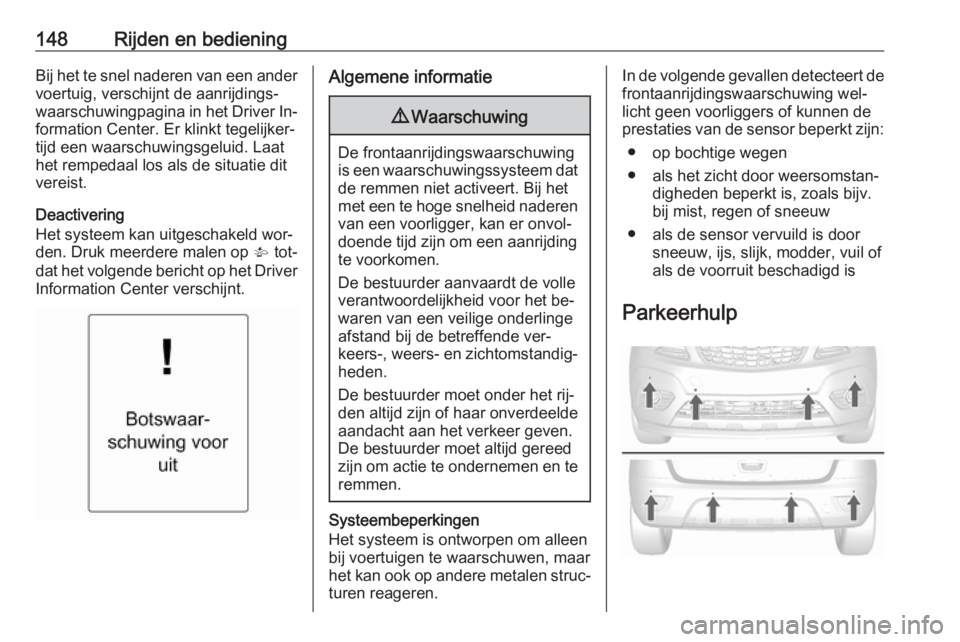

148Rijden en bedieningBij het te snel naderen van een ander
voertuig, verschijnt de aanrijdings‐
waarschuwingpagina in het Driver In‐ formation Center. Er klinkt tegelijker‐
tijd een waarschuwingsgeluid. Laat
het rempedaal los als de situatie dit
vereist.
Deactivering
Het systeem kan uitgeschakeld wor‐
den. Druk meerdere malen op V tot‐
dat het volgende bericht op het Driver Information Center verschijnt.Algemene informatie9 Waarschuwing
De frontaanrijdingswaarschuwing
is een waarschuwingssysteem dat de remmen niet activeert. Bij het
met een te hoge snelheid naderen
van een voorligger, kan er onvol‐
doende tijd zijn om een aanrijding
te voorkomen.
De bestuurder aanvaardt de volle
verantwoordelijkheid voor het be‐
waren van een veilige onderlinge
afstand bij de betreffende ver‐
keers-, weers- en zichtomstandig‐ heden.
De bestuurder moet onder het rij‐
den altijd zijn of haar onverdeelde
aandacht aan het verkeer geven.
De bestuurder moet altijd gereed
zijn om actie te ondernemen en te
remmen.
Systeembeperkingen
Het systeem is ontworpen om alleen
bij voertuigen te waarschuwen, maar
het kan ook op andere metalen struc‐
turen reageren.
In de volgende gevallen detecteert de frontaanrijdingswaarschuwing wel‐
licht geen voorliggers of kunnen de prestaties van de sensor beperkt zijn:
● op bochtige wegen
● als het zicht door weersomstan‐ digheden beperkt is, zoals bijv.
bij mist, regen of sneeuw
● als de sensor vervuild is door sneeuw, ijs, slijk, modder, vuil of
als de voorruit beschadigd is
Parkeerhulp

Rijden en bediening149De parkeerhulp meet de afstand tus‐
sen uw auto en eventuele obstakels,
wat het parkeren vergemakkelijkt, en
geeft geluidssignalen. De bestuurder
is en blijft echter verantwoordelijk bij
het parkeren.
Het systeem bestaat uit vier ultrasone
parkeersensoren in de achterbum‐
per. Als het voertuig is uitgerust met
parkeerhulp aan de voorzijde, omvat
het systeem tevens vier ultrasone
parkeersensoren in de voorbumper.
Controlelamp r 3 86.
ActiveringWanneer u de achteruit inschakelt,
wordt het systeem automatisch geac‐
tiveerd.
U kunt de voorste parkeerhulp ook bij
een lage snelheid activeren door
r in te drukken.
Een brandende LED in de parkeer‐ hulptoets geeft aan dat het systeemklaar voor gebruik is.
Een obstakel wordt weergegeven
door een zoemer. De geluidssignalen
volgen elkaar sneller op naarmate de afstand tot het obstakel afneemt. Isde afstand kleiner dan 30 cm, dan
klinkt er een continu geluidssignaal.
Als r nogmaals wordt ingedrukt
binnen een contactcyclus, wordt de
voorste parkeerhulp weer geacti‐
veerd als de snelheid van de auto on‐
der een bepaalde waarde daalt en als de snelheid tevoren 25 km/u niet
heeft overschreden.
Deactivering
Druk op r om het systeem te deac‐
tiveren.
De led in de knop dooft en u ziet
Parkeerhulp uit op het Driver Informa‐
tion Center.Bij een bepaalde snelheid wordt het
systeem automatisch gedeactiveerd.
Storing
Bij een systeemstoring brandt r of
ziet u een bericht op het Driver Infor‐
mation Center.
Daarnaast zal r gaan branden of
wordt er boordinformatie weergege‐
ven op het Driver Information Center,
als er door tijdelijke omstandigheden, zoals dichtgesneeuwde sensoren,
een systeemstoring wordt waargeno‐
men.
Boordinformatie 3 95.
Belangrijke tips voor het gebruik van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op

150Rijden en bedieningvoorwerpen of kleding evenals ex‐terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnenbeschadigen. Indien dergelijke ob‐ stakels de waarnemingszone van
de sensoren verlaten wanneer het
voertuig dichterbij komt, zal er een continu waarschuwingssignaal
klinken.Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
De sensor kan een niet-bestaand
voorwerp (storingsecho) herkennen
als gevolg van akoestische of me‐
chanische invloeden van buitenaf.
Let op
De parkeerhulp wordt uitgeschakeld wanneer het draagsysteem aan de
achterzijde wordt uitgetrokken.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐ bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.

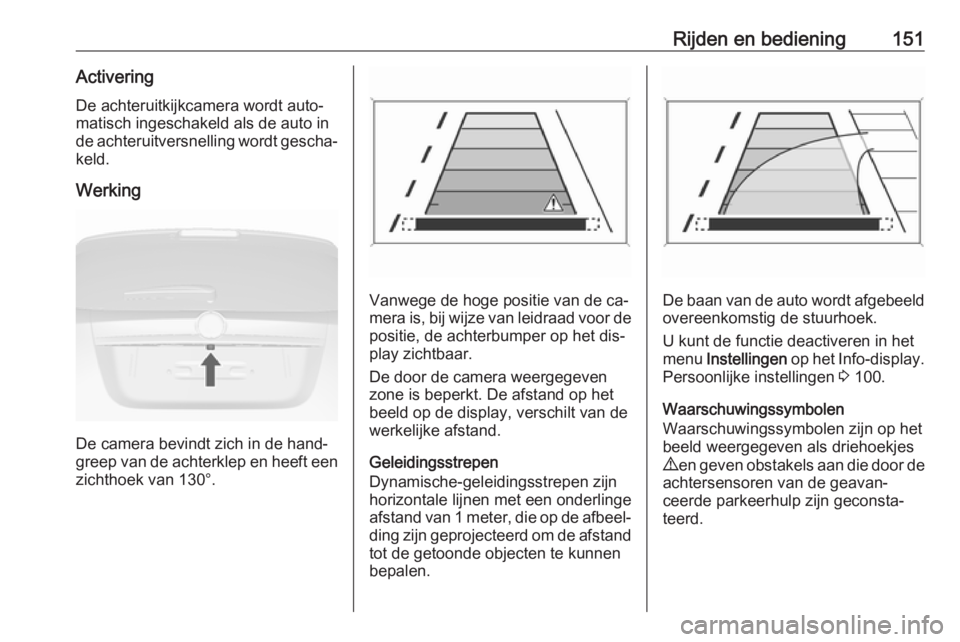

Rijden en bediening151ActiveringDe achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De door de camera weergegeven
zone is beperkt. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 100.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
