2016.5 OPEL MERIVA ESP

210Soins du véhiculede 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 246.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 251.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐ sions de gonflage correspondantes.
Les données de pression de gonflage
se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneus
correcte, appliquer la procédure ci- après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 244.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 251.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.

214Soins du véhiculeProcessus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle po‐
sition des roues après une permuta‐
tion des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de cor‐ respondance des capteurs de pres‐sion des pneus doit également être
effectué après avoir remplacé une
roue de secours par une roue de
route contenant le capteur de pres‐
sion du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Leclignotant de la position active ac‐
tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter un atelier pour un service
ou pour acheter un outil de réappren‐ tissage. Il faut deux minutes pour ap‐
parier la première position de pneu/
roue et cinq minutes en tout pour ap‐
parier les quatre positions de pneu/
roue. Si cela dure plus longtemps, le
processus de correspondance s'ar‐
rête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Appuyer sur MENU sur le levier
de clignotants pour sélectionner
Menu informations véhicule au
centre d'informations du conduc‐
teur.5. Tourner la molette pour atteindre le menu de pression des pneus.
6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore et
une brève activation de tous les
clignotants confirment que le
code d'identification du capteur
correspond à cette position de
roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.

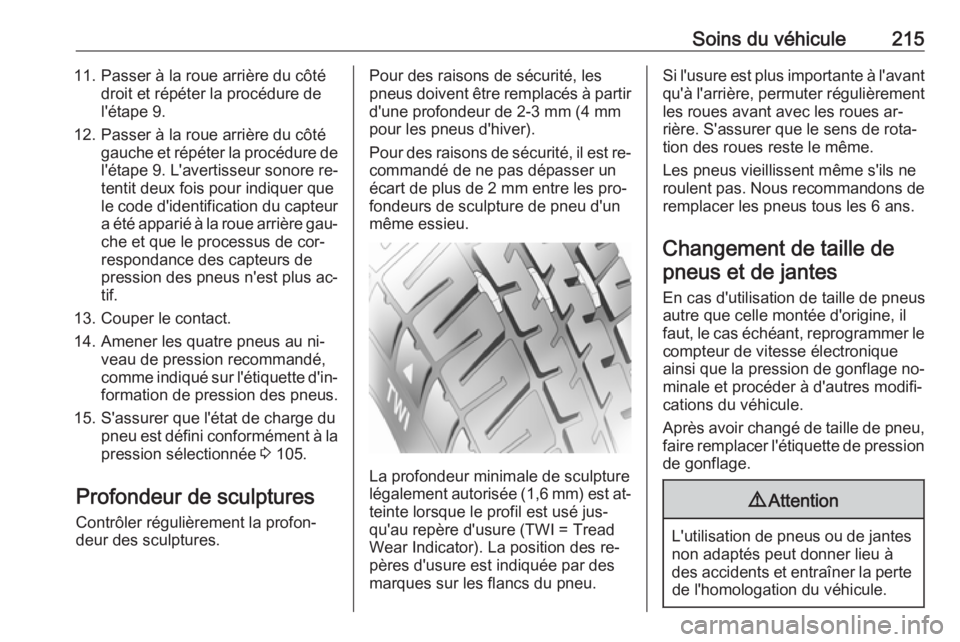

Soins du véhicule21511. Passer à la roue arrière du côtédroit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière du côté gauche et répéter la procédure del'étape 9. L'avertisseur sonore re‐
tentit deux fois pour indiquer que le code d'identification du capteur a été apparié à la roue arrière gau‐che et que le processus de cor‐
respondance des capteurs de
pression des pneus n'est plus ac‐
tif.
13. Couper le contact. 14. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation de pression des pneus.
15. S'assurer que l'état de charge du pneu est défini conformément à lapression sélectionnée 3 105.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mmpour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐ fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement
les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues reste le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

216Soins du véhiculeEnjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des boulons de
blocage de roue sont utilisés, ne pas
poser d'enjoliveurs.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
195/65 R15, 205/55 R16 et
225/45 R17.
Sur des pneus de taille 225/40 R18,
des chaînes à neige ne sont pas au‐
torisées.
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de rou‐ lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu près de la jante ne peu‐
vent pas être réparés à l'aide du kit de réparation des pneus.

Soins du véhicule219trop fortement endommagé.
Prendre contact avec un atelier.
Relâcher la pression excéden‐
taire des pneus en appuyant
sur ].
Ne pas faire fonctionner le com‐
presseur pendant plus de
10 minutes.
12. Pousser le loquet pour enlever la bouteille de produit d'étanchéité
de son support. Visser le flexible
de gonflage de pneu à l'orifice li‐
bre de la bouteille de produit
d'étanchéité. Ceci empêche que
le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le cof‐ fre.
13. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
14. Prélever l'étiquette apposée sur la
bouteille de produit d'étanchéité
et indiquant la vitesse maximale
admise et la disposer dans le
champ de vision du conducteur.
15. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans lepneu. Après un trajet d'environ
10 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air sur la valve du pneu et le com‐
presseur.
Si la pression du pneu dépasse
1,3 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 1,3 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
16. Ranger le kit de réparation des pneus dans le coffre.Véhicules avec kit de réparation
des pneus sous le plancher
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.

220Soins du véhicule
3.Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.

226Soins du véhiculeLa roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher. Elle est fixée par un écrou pa‐
pillon.
La niche de la roue de secours ne
convient pas à toutes les tailles de
pneu autorisées. Si une roue plus
large que la roue de secours doit être
rangée dans le coffre, elle doit être
attachée par une sangle ou, selon la
version, avec une barre d'extension.
Rangement d'une roue
remplacée dans le coffre à l'aide
d'une sangle
Utiliser la sangle présente dans l'ou‐tillage du véhicule. Outillage de bord
3 208.
● Positionner la roue sur le plan‐ cher du coffre près d'une des pa‐rois latérales du coffre.● Placer l'extrémité libre de la san‐ gle à travers l'anneau d'arrimageavant du côté correspondant.
● Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
● Faire passer la sangle entre les rayons de la roue, comme illus‐
tré.
● Introduire le crochet dans l'an‐ neau d'arrimage à l'arrière.
● Serrer la sangle et la bloquer à l'aide de l'attache.

Soins du véhicule227Rangement d'une roueremplacée dans le coffre à l'aide
d'une barre d'extension
Utiliser la barre d'extension présente
dans l'outillage du véhicule. Outillage de bord 3 208.
● Tourner l'écrou papillon dans le sens antihoraire et enlever la
roue de secours temporaire.
● Prendre la barre d'extension de l'outillage du véhicule et la visser
sur l'axe.
● Ranger la roue endommagée et la fixer en tournant l'écrou papil‐
lon dans le sens horaire.
Le couvercle de plancher peut être
placé sur la roue débordante.
Enlever la barre d'extension avant de
placer la roue de secours dans la ni‐
che après le remplacement ou la ré‐
paration de la roue défectueuse.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Toujours placer la roue endomma‐
gée dans le coffre, attachée par
une sangle ou dans la niche de
roue de secours, fixée par l'écrou
papillon.
Roue de dépannage temporaireAvertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. La vitesse maxi‐
male autorisée sur l'étiquette de la
roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue pleine à l'arrière.
Chaînes à neige 3 216.
Roue de secours avec pneu à sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement im‐
posé de sorte qu'ils roulent dans le
