64DepozitareaSuporturile pentru pahare
Un suport pentru pahare se află în
consola centrală.
Suport de pahare detaşabil Un suport de pahare poate fi ataşat
atât de şina de ghidare inferioară cât
şi de cea superioară, în consola din faţă.
Rabataţi rama din poziţia iniţială
înainte de utilizare.
Notă
Dacă în şina de ghidare inferioară
este instalat un suport de pahare şi
în şina de ghidare superioară o
cotieră detaşabilă, înainte de a
mişca una din părţi, asiguraţi-vă că
rama este rabatată în poziţia iniţială.
În caz contrar, cotiera şi suportul de
pahare se pot deteriora în timpul
muşcării lor una deasupra celeilalte.
Cotiera 3 41.
Instalarea suportului de pahare
Apăsaţi butoanele din faţă şi din spate
şi introduceţi ştifturile de ghidare în
şinele de ghidare superioare sau inferioare. Butonul din faţă trebuieapăsat ferm.
Eliberaţi butoanele şi mişcaţi suportul
de pahare până când se fixează cu un
sunet specific.
Notă
Montaţi suportul pentru pahare în
direcţia indicată în figură. În caz
contrar, suportul pentru pahare nu
se va cupla corespunzător.

66DepozitareaSpaţiul de depozitare alcotierei
Depozitarea în cotiera detaşabilă
Împingeţi butonul şi rabataţi capacul
cotierei în sus. Cotiera are un
compartiment de depozitare.
Cotiera poate fi montată şi pe scaunul central spate rabatat 3 45.
Sistemul de transport
posterior
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
bicicletelor pe un suport de transport
retractabil, integrat în podeaua
autovehiculului. Nu este permis
transportul altor obiecte.
Sarcina maximă pentru sistemul de transport posterior este de 40 kg.
Sarcina maximă pro bicicletă este de
20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,2 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport posterior poate fi glisat
înapoi în podeaua autovehiculului.
Nu trebuie să existe niciun obiect pe
biciclete care s-ar putea desprinde în
timpul transportului.Atenţie
Nu ataşaţi biciclete cu pedalier din carbon la suporturile pentru
biciclete. Bicicletele se pot
deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.

72DepozitareaIntroduceţi de sus suportul pentru
pârghia pedalei în glisiera exterioară
din fiecare locaş pentru pârghia de
pedală şi glisaţi în jos cel puţin până sub canelură.
Ataşaţi pârghia pedalei rotind şurubul de ataşare de pe suportul pârghiei
pedalei.
Aşezaţi locaşurile pentru roţi astfel
încât bicicleta să fie în poziţie
orizontală. Aici, distanţa dintre pedale
şi hayon trebuie să fie de cel puţin
5 cm.
Ambele anvelope ale bicicletei
trebuie să fie în locaşele pentru roată.
Atenţie
Asiguraţi-vă că aţi scos complet în afară locaşurile pentru roţi pentrua putea amplasa ambele biciclete
în locaşuri. Altfel, montarea
orizontală a bicicletelor nu este
garantată. Nerespectarea acestei
recomandări poate duce la
deteriorarea roţilor bicicletelor
determinată de gazele de
eşapament fierbinţi.
Alinierea bicicletei pe direcţie
longitudinală pe autovehicul: Slăbiţi
uşor suportul pedalei.
Plasaţi bicicleta vertical utilizând
maneta rotativă din locaşul pârghiei
pedalei.
Dacă cele două biciclete se
obstrucţionează una pe alta, poziţia
relativă a bicicletelor poate fi adaptată
prin reglarea locaşelor pentru roată şi a manetei rotative din locaşul pârghiei
de pedală, până când bicicletele nu

Depozitarea77
Trageţi bucla din partea din spate a
spătarului şi rabataţi în jos spătarul.
Pentru rabatare, trageţi bucla şi
ridicaţi spătarele în poziţie verticală
până când se fixează cu un declic.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Spaţiul de depozitare din
spate
În portbagaj, în partea stângă, există
un compartiment de depozitare.
Rotiţi dispozitivul de fixare în sens
antiorar şi rabataţi capacul în jos.
Copertina portbagajului
Nu puneţi obiecte pe copertină.
Îndepărtarea capacului
Desprindeţi chingile de fixare de pe
hayon.

78DepozitareaRidicaţi capacul din spate şi
împingeţi-l în sus în partea din faţă.
Luaţi capacul.
Depozitarea capacul
Desprindeţi chingile de fixare de pe
hayon.
Ridicaţi capacul din spate şi
împingeţi-l în sus afară din ghidajele
laterale din partea din faţă.
Depozitaţi capacul în spatele
banchetei spate.
Fixarea capacului
Angrenaţi copertina în ghidajele
laterale şi rabataţi-o în jos. Ataşaţi
chingile de fixare de hayon.
Capac spaţiu depozitare din podeaua portbagajului
Podeaua portbagajului din spate
poate fi ridicată.
Rabataţi în sus şi ridicaţi uşor
copertina portbagajului.
Scoateţi cârligul de pe panoul lateral- stânga al portbagajului pentru a ţine
mocheta podelei spate în poziţie
verticală.
Compartimentul de încărcare
dublu
Podeaua compartimentului de
încărcare dublu poate fi introdusă în
portbagaj în două poziţii:
● direct deasupra capacului pentru
cavitatea pentru roata de rezervă
sau sub mocheta podelei spate,
● în deschizăturile superioare ale portbagajului.
Pentru scoatere, ridicaţi podeaua
compartimentului de încărcare
utilizând adâncitura şi trageţi spre
înapoi.
Pentru introducere, împingeţi
podeaua compartimentului de
încărcare în ghidajul corespunzător,
apoi coborâţi-o.

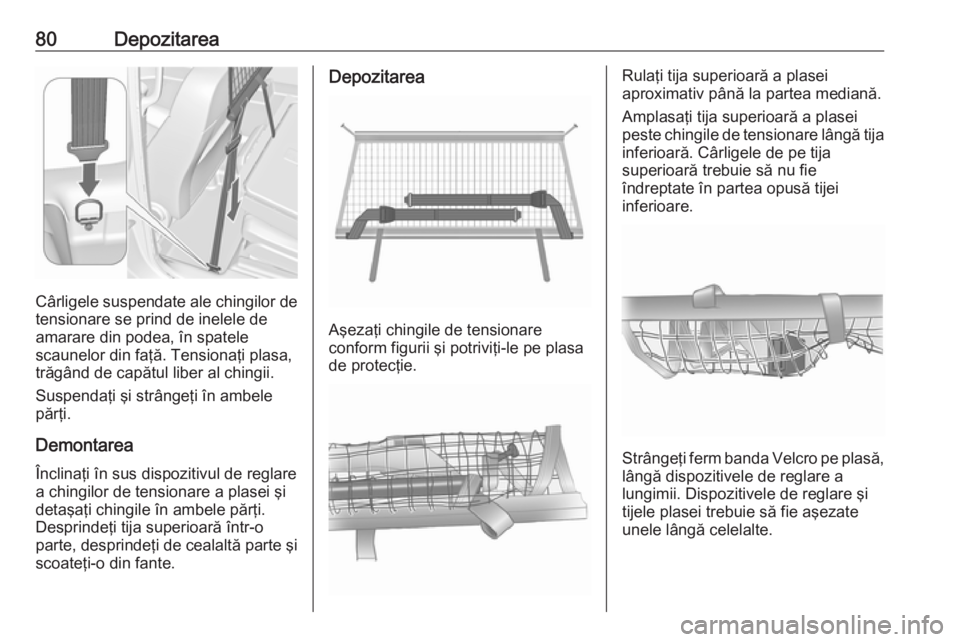

80Depozitarea
Cârligele suspendate ale chingilor de
tensionare se prind de inelele de
amarare din podea, în spatele
scaunelor din faţă. Tensionaţi plasa,
trăgând de capătul liber al chingii.
Suspendaţi şi strângeţi în ambele
părţi.
Demontarea
Înclinaţi în sus dispozitivul de reglare
a chingilor de tensionare a plasei şi
detaşaţi chingile în ambele părţi.
Desprindeţi tija superioară într-o
parte, desprindeţi de cealaltă parte şi
scoateţi-o din fante.
Depozitarea
Aşezaţi chingile de tensionare
conform figurii şi potriviţi-le pe plasa
de protecţie.
Rulaţi tija superioară a plasei
aproximativ până la partea mediană.
Amplasaţi tija superioară a plasei
peste chingile de tensionare lângă tija inferioară. Cârligele de pe tija
superioară trebuie să nu fie
îndreptate în partea opusă tijei
inferioare.
Strângeţi ferm banda Velcro pe plasă, lângă dispozitivele de reglare a
lungimii. Dispozitivele de reglare şi tijele plasei trebuie să fie aşezate
unele lângă celelalte.

82DepozitareaÎn funcţie de dotările autovehiculului,
o cutie este localizată sub scaunul
şoferului. Acţionaţi pârghia şi rabataţi
capacul. Sarcina maximă: 1,5 kg.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, se
recomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.
Detaşaţi capacul din fiecare punct de
montare.
Instrucţiuni referitoare
la încărcare
● Obiectele grele din portbagaj vor fi plasate în spatele spătarelor
scaunelor. Asiguraţi-vă că
spătarele sunt blocate corect în
poziţie. Dacă este necesar ca obiectele să fie stivuite unele
peste altele, cele grele vor fi
aşezate la bază.
● Asiguraţi obiectele cu chingile de
amarare ataşate de inelele de
amarare 3 79.

Depozitarea83
● Utilizaţi cârligul de pe panoullateral-stânga al portbagajului
pentru agăţarea plaselor cu
bagaje. Scoateţi cârligul. Sarcina maximă: 3 kg.
● Asiguraţi obiectele mobile din portbagaj pentru a preveni
alunecarea acestora.
● Atunci când transportaţi obiecte în portbagaj, spătarele scaunelor
din spate nu trebuie să fie
înclinate spre înainte.
● Încărcătura nu trebuie să depăşească marginea
superioară a spătarelor.
● Nu amplasaţi niciun obiect pe copertina portbagajului sau pe
panoul de bord şi nu acoperiţi
senzorul de pe panoul de bord.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a selectorului de viteze
şi să nu limiteze libertatea de
mişcare a şoferului. Nu aşezaţi în
interiorul autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă este diferenţa dintre
masa totală maximă autorizată
(conform plăcuţei de identificare
3 240) şi masa proprie CE a
autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg) , bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Rularea cu portbagajul de acoperiş încărcat măreşte
sensibilitatea autovehiculului la
vânt lateral şi-i afectează
manevrabilitatea, datorită
ridicării centrului de greutate.
Distribuiţi încărcătura uniform şi asiguraţi-o corespunzător cu
ajutorul chingilor de ancorare.
Reglaţi presiunea în anvelope în
concordanţă cu încărcarea
autovehiculului. Verificaţi şi
tensionaţi frecvent chingile.
