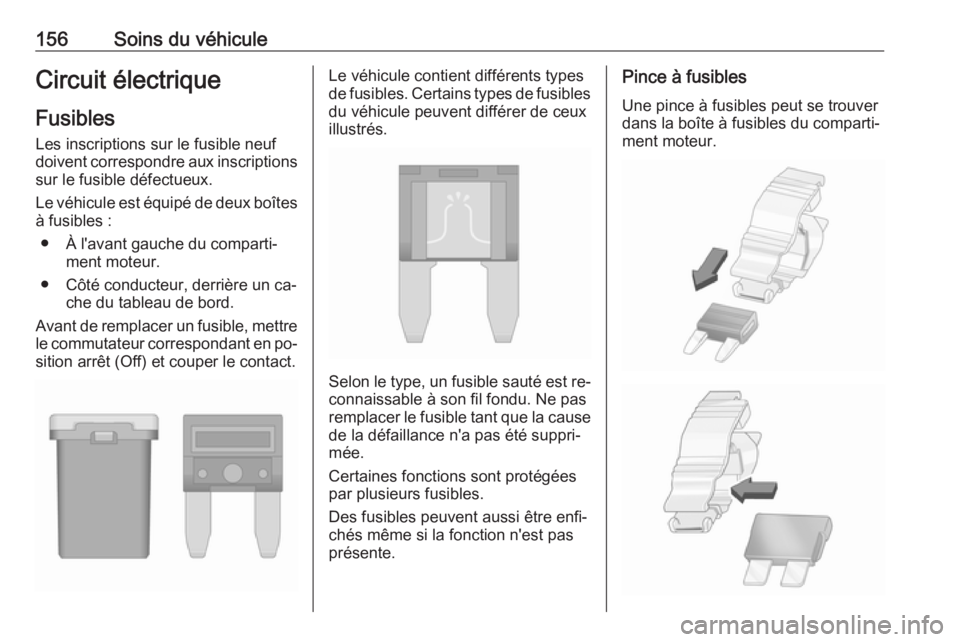

156Soins du véhiculeCircuit électriqueFusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● À l'avant gauche du comparti‐ ment moteur.
● Côté conducteur, derrière un ca‐ che du tableau de bord.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition arrêt (Off) et couper le contact.Le véhicule contient différents types
de fusibles. Certains types de fusibles du véhicule peuvent différer de ceux
illustrés.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

162Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Désignations des pneus par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en pou‐
ces91:indice de capacité de charge
par exemple : 91 correspond à 615 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile
de 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 192.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent êtremontés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage.
Ne pas oublier la roue de secours.
Cela vaut également pour les véhicu‐
les avec système de surveillance de
la pression des pneus.
Dévisser le capuchon de la valve.

Soins du véhicule163
Pression de gonflage 3 196.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte côté conducteur indique
l'équipement pneumatique d'origine du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options.
Pour obtenir une valeur de pression
des pneus correcte, appliquer la pro‐
cédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 191.
● Identifier les pneus correspon‐ dants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact. Après avoir réglé la pression des
pneus, enclencher l'allumage et sé‐
lectionner le réglage approprié sur la
page Charge du pneu du centre d'in‐
formations du conducteur 3 76.

Soins du véhicule165
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.
Importance de la température 3 162.En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 74.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐ lon la recommandation 3 196.
Si w clignote pendant
60-90 secondes puis s'allume en per‐
manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, cer‐ tains types de conduite peuvent né‐
cessiter la mise à jour des valeurs de
pression des pneus sur le centre d'in‐
formations du conducteur. Pendant
ce temps, le symbole w peut s'allu‐
mer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐
tants de conduite, cela peut indiquer
un état imminent de basse pression
de pneu. Vérifier la pression des
pneus.
Messages du véhicule 3 82.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐ tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces pneus. Le témoin w
s'allume. Le système reste opération‐ nel pour les trois autres pneus.

166Soins du véhiculeL'utilisation de kits de réparation de
pneu du type liquide disponibles dans le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐
vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus, les capteurs du système de surveil‐
lance de la pression des pneus doi‐
vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à cli‐pser, remplacer l'intégralité du corps
de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 196, puis sélectionner
le réglage approprié dans le menuCharge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 76. Ce ré‐
glage sert de référence pour les aver‐ tissements relatifs à la pression des
pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier sé‐
lecteur doit être en position P.Sélectionner :
● Lo pour une pression de confort
jusqu'à 3 personnes.
● Eco pour une pression Eco jus‐
qu'à 3 personnes.
● Hi pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle po‐
sition des jantes/roues après une per‐
mutation des pneus ou un échange
du jeu de roues complet et si un ou
plusieurs capteurs de pression des
pneus ont été remplacés. Le proces‐ sus de correspondance des capteurs
de pression des pneus doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par une
roue de route contenant le capteur de pression du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle

Soins du véhicule167d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue
arrière droite, roue arrière gauche. Le clignotant de la position active ac‐tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter un atelier pour un service
ou pour acheter un outil de réappren‐
tissage. Il faut deux minutes pour ap‐
parier la première position de pneu/
roue et cinq minutes en tout pour ap‐
parier les quatre positions de pneu/
roue. Si cela dure plus longtemps, le
processus de correspondance s'ar‐
rête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules avec boîte ma‐ nuelle automatisée : Enfoncer et
relâcher la pédale de frein. Dépla‐
cer et maintenir le levier sélecteur pendant cinq secondes en posi‐
tion N jusqu'à ce que P soit affichésur le centre d'informations du
conducteur. P indique que le pro‐
cessus d'appariement des cap‐
teurs peut être démarré.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Utiliser MENU sur le levier de cli‐
gnotant pour sélectionner Menu
informations véhicule dans le cen‐
tre d'informations du conducteur.
5. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.9. Placer l'outil de réapprentissagecontre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore con‐ firme que le code d'identification
du capteur correspond à cette po‐
sition de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche et que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.

168Soins du véhicule14. Amener les quatre pneus au ni‐veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 76.
Profondeur de sculptures Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐ fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation d'une taille de
pneus autre que celle montée d'ori‐
gine, il faut, le cas échéant, repro‐
grammer le compteur de vitesse élec‐
tronique ainsi que la pression de gon‐ flage nominale et procéder à d'autres
modifications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à
des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐ tes les exigences concernant chaque
combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.

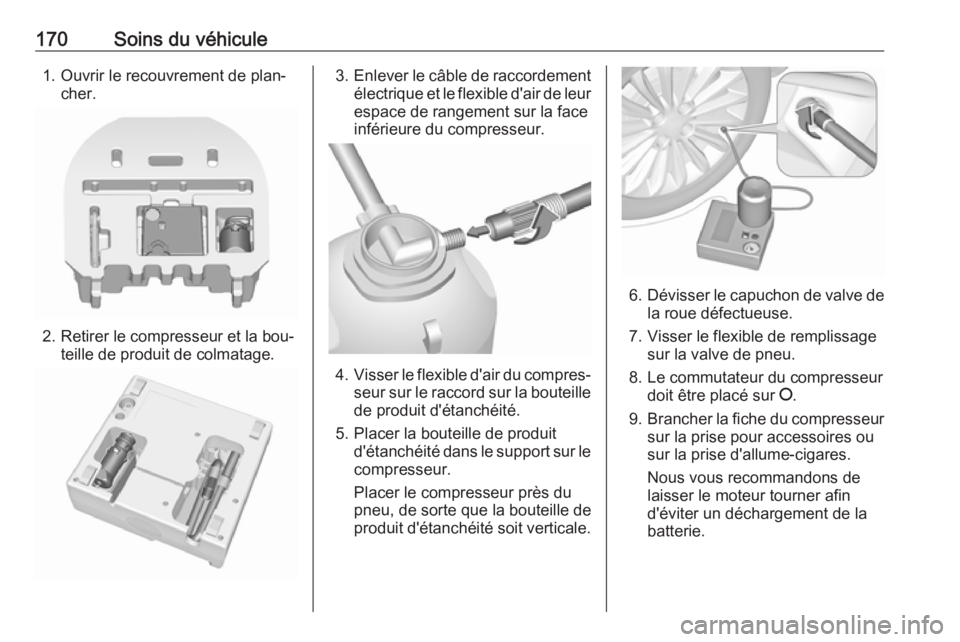

170Soins du véhicule1. Ouvrir le recouvrement de plan‐cher.
2. Retirer le compresseur et la bou‐teille de produit de colmatage.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
