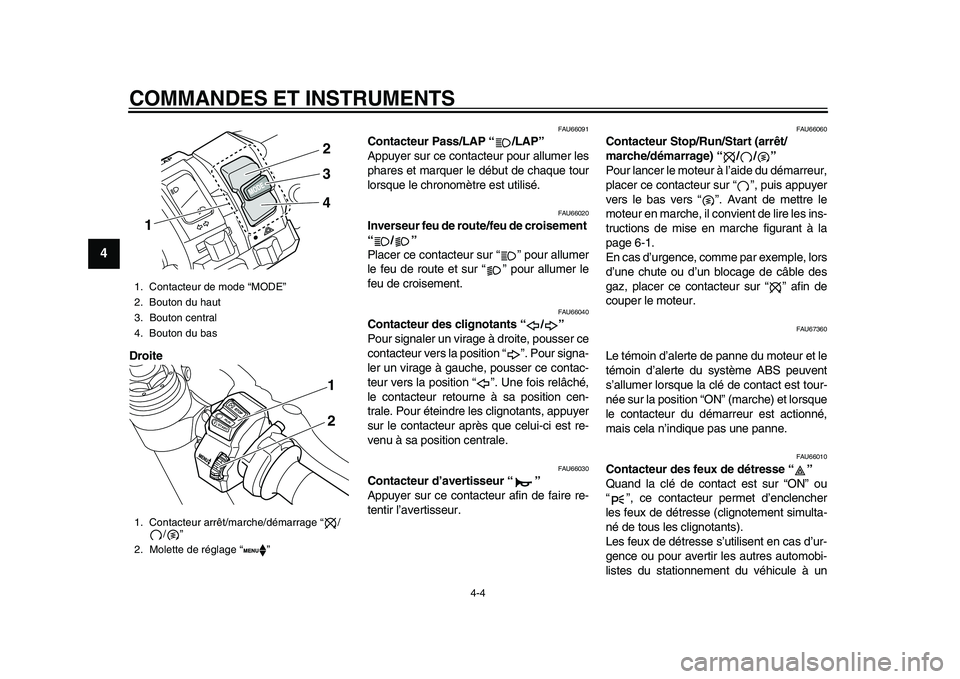

COMMANDES ET INSTRUMENTS
4-4
1
2
34
5
6
7
8
9
10
11
12
Droite
FAU66091
Contacteur Pass/LAP “ /LAP”
Appuyer sur ce contacteur pour allumer les
phares et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU66020
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU66060
Contacteur Stop/Run/Start (arrêt/
marche/démarrage) “ / / ”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU67360
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS peuvent
s’allumer lorsque la clé de contact est tour-
née sur la position “ON” (marche) et lorsque
le contacteur du dé marreur est actionné,
mais cela n’indique pas une panne.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
1. Contacteur de mode “MODE”
2. Bouton du haut
3. Bouton central
4. Bouton du bas
1. Contacteur arrêt/marche/démarrage “ / /”
2. Molette de réglage “ ”1
2
4 31
2
2CR-28199-FG.book 4 ページ ２０１５年５月１日　金曜日　午前９時５８分

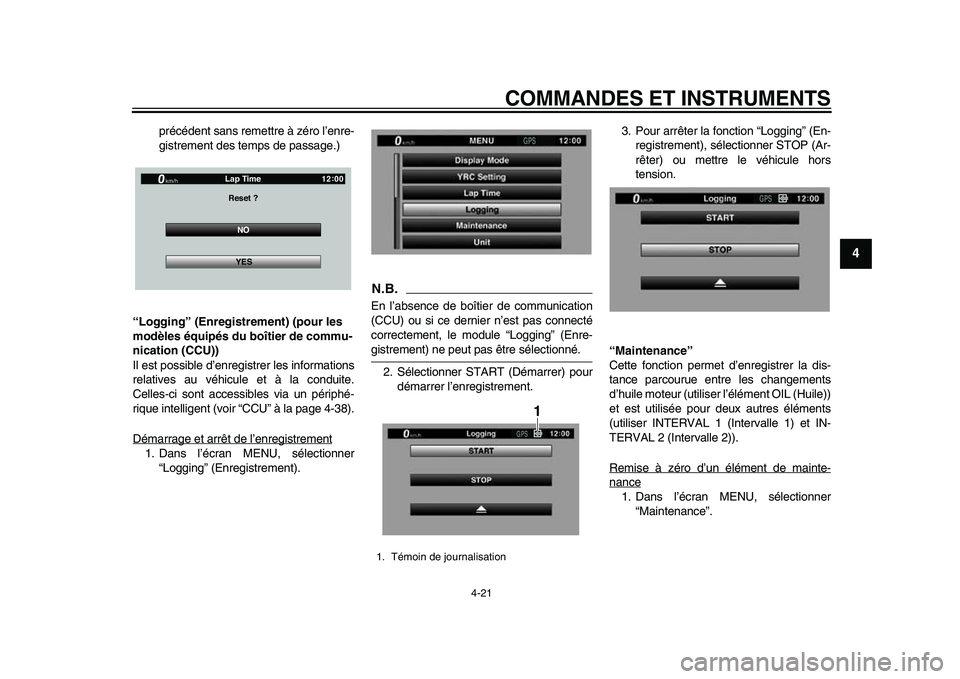

COMMANDES ET INSTRUMENTS
4-21
1
2
345
6
7
8
9
10
11
12
précédent sans remettre à zéro l’enre-
gistrement des temps de passage.)
“Logging” (Enregistr ement) (pour les
modèles équipés du boîtier de commu-
nication (CCU))
Il est possible d’enregistrer les informations
relatives au véhicule et à la conduite.
Celles-ci sont accessibles via un périphé-
rique intelligent (voir “CCU” à la page 4-38).
Démarrage et arrêt de l’enregistrement
1. Dans l’écran MENU, sélectionner
“Logging” (Enregistrement).
N.B.En l’absence de boîtier de communication
(CCU) ou si ce dernier n’est pas connecté
correctement, le module “Logging” (Enre-gistrement) ne peut pas être sélectionné.
2. Sélectionner START (Démarrer) pour démarrer l’enregistrement. 3. Pour arrêter la fonction “Logging” (En-
registrement), sélectionner STOP (Ar-
rêter) ou mettre le véhicule hors
tension.
“Maintenance”
Cette fonction permet d’enregistrer la dis-
tance parcourue entre les changements
d’huile moteur (utiliser l’élément OIL (Huile))
et est utilisée pour deux autres éléments
(utiliser INTERVAL 1 (Intervalle 1) et IN-
TERVAL 2 (Intervalle 2)).
Remise à zéro d’un élément de mainte-
nance1. Dans l’écran MENU, sélectionner “Maintenance”.
NO
Reset ?Lap Time
YES
km/h
GP GPS
12:
00
1. Témoin de journalisation
GPSGPS
1
GPS
2CR-28199-FG.book 21 ページ ２０１５年５月１日　金曜日　午前９時５８分

COMMANDES ET INSTRUMENTS
4-25
1
2
345
6
7
8
9
10
11
12
4. Sélectionner “IND Start” (Démarrage témoin).
5. Faire tourner la molette pour régler le régime auquel le témoin de chronomé-
trage du changement de vitesse s’al-
lume. La plage opérationnelle de “IND
Start” (Démarrage témoin) est com-
prise entre 8000 et 14800 tr/mn. 6. Sélectionner “IND Stop” (Arrêt Indica-
teur), puis faire tourner la molette pour
régler le régime auquel le témoin de
chronométrage du changement de vi-
tesse s’éteint. La plage opérationnelle
de “IND Stop” (Arrêt témoin) est com-
prise entre 8500 et 15000 tr/mn.
N.B.La zone bleue sur le compte-tours corres-
pond à la plage opérationnelle actuellement
définie du témoin de changement de vi-tesse.
“Shift IND Brightness (Luminosité té-
moin de changement de vitesse)”
Le témoin de changement de vitesse com-
porte six niveaux de luminosité. Sélectionner “Shift IND Brightness” (Lumi-
nosité témoin de changement de vitesse),
puis utiliser le commutateur à molette pour
ajuster le réglage. A
ppuyer brièvement sur
le commutateur à molette pour confirmer le
réglage et quitter le module.
“Tach IND Setting (R églage témoin du
compte-tours)”
Cette fonction permet d’activer ou de dé-
sactiver l’affichage en couleur du
2CR-28199-FG.book 25 ページ ２０１５年５月１日　金曜日　午前９時５８分

11-1
1
2
3
4
5
6
7
8
9
1011
12
INDEXAAffichage, écran de menu ........................4-14
Afficheur, écran pr incipal ...........................4-8
Avertisseur, contacteur ..............................4-4BBatterie.....................................................7-33
Béquille latérale .......................................4-47
Béquille latérale, contrôle et lubrification ............................................7-31
Bougies, contrôle .....................................7-12
Bras oscillant, lubrific ation des pivots ......7-31CCâbles, contrôle et lubrification ................7-29
Caches et carénages, dépose et repose ...7-9
Caractéristiques .........................................9-1
Caractéristiques particulières.....................3-1
Carburant .................................................4-34
Carburant, économies................................6-3
CCU .........................................................4-38
Chaîne de transmission, nettoyage et graissage ...............................................7-28
Chaîne de transmission, tension..............7-27
Clignotants, contacteur ..............................4-4
Combiné ressort-amorti sseur, réglage.....4-43
Connecteur pour accessoire CC ..............4-49
Consignes de sécurité ...............................1-1
Contacteur à clé/serrure antivol .................4-2
Contacteur Pass/LAP.................................4-4
Contacteurs à la poignée ...........................4-3
Contacteur Stop/Run/Start (arrêt/marche/démarrage) .......................4-4
Contrôle et lubrification de la pédale de frein et du sélecteur ...............................7-30
Coupe-circuit d’allumage .........................4-47
DDémarrage du moteur ............................... 6-1
Dépannage, schémas de diagnostic ....... 7-39
Direction, contrôle.................................... 7-32
Durite de mise à l’air du réservoir de carburant et durite de trop-plein ............ 4-36EEmbrayage, levier.................................... 4-31
Embrayage, réglage de la garde du levier...................................................... 7-23
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des gaz d’échappement ................................. 7-3
Entretiens et graissages périodiques ........ 7-5
Étiquette des codes du modèle ............... 10-2
EXUP ....................................................... 4-46FFeu stop, contacteurs .............................. 7-24
Feux de détresse, contacteur .................... 4-4
Filtre à air, élément .................................. 7-18
Fourche, contrôle..................................... 7-32
Fourche, réglage ..................................... 4-40
Frein, contrôle de la garde du levier ........ 7-24
Frein, pédale............................................ 4-32
Fusibles, remplacement .......................... 7-35GGlossaire ................................................... 3-3
Guide visuel des fonctions des systèmes YRC ........................................ 3-5HHuile moteur et cartouche du filtre à
huile....................................................... 7-13IImmobilisateur antivol ................................ 4-1 Inverseur feu de route/feu de
croisement .............................................. 4-4
JJeu des soupapes ................................... 7-19LLevier de frein ......................................... 4-31
Leviers de frein et d’embrayage, contrôle et lubrification .......................... 7-30
Liquide de frein, changement .................. 7-27
Liquide de frein, contrôle du niveau ........ 7-25
Liquide de refroidissement ...................... 7-15MMoteur, numéro de série ......................... 10-1NNuméros d’identification .......................... 10-1PPannes, diagnostic .................................. 7-38
Pièces de couleur mate............................. 8-1
Plaquettes de frein, contrôle ................... 7-25
Pneus ...................................................... 7-20
Poignée des gaz, contrôle de la garde.... 7-19
Poignée et câble des gaz, contrôle et lubrification............................................ 7-29
Pot catalytique......................................... 4-36RRalenti du moteur, contrôle ..................... 7-19
Rangement de documents ...................... 4-39
Remisage .................................................. 8-4
Réservoir de carburant, bouchon ............ 4-34
Rétroviseurs ............................................ 4-40
Rodage du moteur .................................... 6-4
Roues ...................................................... 7-22
Roulements de roue, contrôle ................. 7-33
