2015 YAMAHA XT1200Z USB

INHALTSICHERHEIT SINFORMATIONEN .... 1-1
BE SCHREIBUNG .............................. 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
ARMATUREN,
BEDIENUNG SELEMENTE UND
DEREN FUNKTION ........................... 3-1
System der Wegfahrsperre............. 3-1
Zünd-/Lenkschloss......................... 3-2
Kontroll- und Warnleuchten ........... 3-4
Tempomat ...................................... 3-6
Multifunktionsmesser-Einheit ....... 3-10
D-Modus (Antriebsmodus) ........... 3-22
Lenkerarmaturen .......................... 3-23
Kupplungshebel ........................... 3-24
Fußschalthebel ............................. 3-25
Handbremshebel .......................... 3-25
Fußbremshebel............................. 3-26
ABS .............................................. 3-27
Traktionskontrollsystem ............... 3-28
Tankverschluss............................. 3-30
Kraftstoff ....................................... 3-30
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............... 3-32
Katalysator ................................... 3-32
Fahrersitz ...................................... 3-33
Fahrersitzhöhe einstellen.............. 3-33 Windschutzscheibe ....................... 3-35
Teleskopgabel einstellen............... 3-36
Federbein einstellen ...................... 3-38
Gepäckträger ................................ 3-39
Spanngurt-Halterungen ................ 3-40
Seitenständer ................................ 3-40
Zündunterbrechungs- u.
Anlasssperrschalter-System...... 3-41
Nebenverbraucheranschluss- Buchse....................................... 3-43
ZU IHRER S ICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN .................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNG SHINWEI SE .................. 5-1
Motor anlassen ............................... 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen............. 5-4
Einfahrvorschriften .......................... 5-4
Parken ............................................. 5-5
REGELMÄ SSIGE WARTUNG UND
EIN STELLUNG .................................. 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-4 Verkleidungsteile abnehmen und
montieren .................................... 6-8
Zündkerzen prüfen ....................... 6-10
Motoröl und Ölfilterpatrone .......... 6-11
Achsantriebsöl .............................. 6-14
Kühlflüssigkeit............................... 6-16
Luftfiltereinsatz ............................. 6-17
Leerlaufdrehzahl prüfen ................ 6-17
Spiel des Gasdrehgriffs prüfen ..... 6-18
Ventilspiel ..................................... 6-18
Reifen............................................ 6-18
Speichenräder .............................. 6-21
Kupplungshebel............................ 6-21
Spiel des Handbremshebels prüfen ........................................ 6-21
Bremslichtschalter ........................ 6-22
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 6-22
Bremsflüssigkeitsstand prüfen ..... 6-23
Wechseln der Brems- und
Kupplungsflüssigkeit ................. 6-24
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-24
Fußbrems- und Schalthebel prüfen und schmieren ............... 6-25
Handbrems- und Kupplungshebel prüfen und schmieren ............... 6-25
Seitenständer prüfen und
schmieren .................................. 6-25U2BSG1G0.book Page 1 Friday, August 1, 2014 9:38 AM

1-1
1
SICHERHEIT SINFORMATIONEN
GAU1031C
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.  Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.
 Die vorwiegende Ursache für
Auto/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen-
den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
 An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.U2BSG1G0.book Page 1 Friday, August 1, 2014 9:38 AM

BESCHREIBUNG
2-2
2
GAU10421

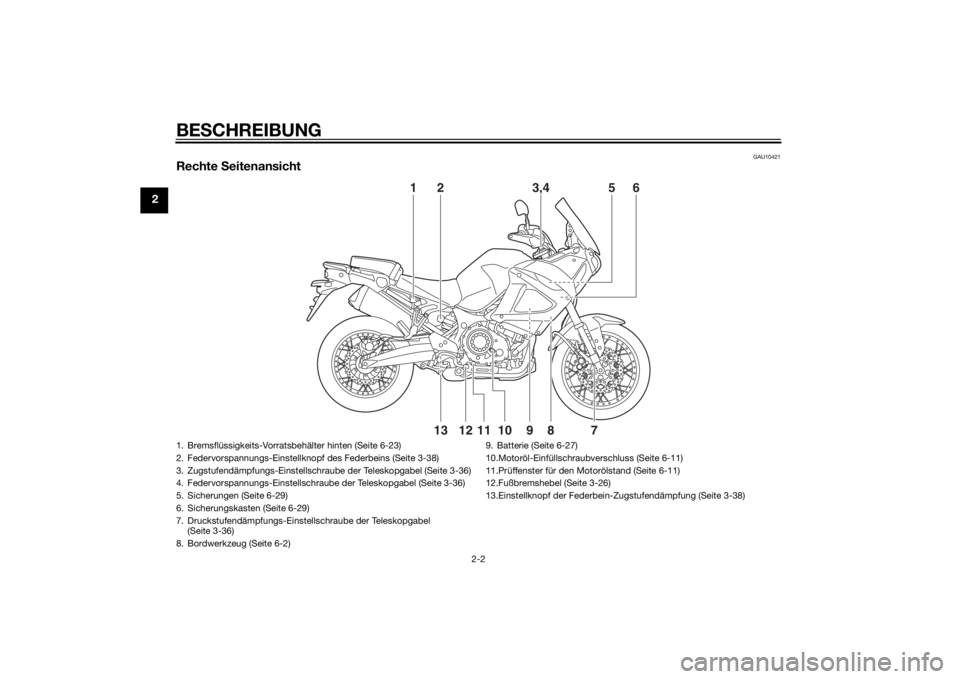

Rechte Seitenansicht
1
8
7
9
12
13
10
11
2
3,4
5
6
1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-23)
2. Federvorspannungs-Einstellknopf des Federbeins (Seite 3-38)
3. Zugstufendämpfungs-Einstellschrau be der Teleskopgabel (Seite 3-36)
4. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-36)
5. Sicherungen (Seite 6-29)
6. Sicherungskasten (Seite 6-29)
7. Druckstufendämpfungs-Einste llschraube der Teleskopgabel
(Seite 3-36)
8. Bordwerkzeug (Seite 6-2) 9. Batterie (Seite 6-27)
10.Motoröl-Einfüllschraubverschluss (Seite 6-11)
11.Prüffenster für den Motorölstand (Seite 6-11)
12.Fußbremshebel (Seite 3-26)
13.Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-38)U2BSG1G0.book Page 2 Friday, August 1, 2014 9:38 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3
Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-41.)
GAU12872
FußschalthebelDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU49518
Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Beim Ziehen des Handbremshebels wer-
den die Vorderradbremse und ein Teil der
Hinterradbremse betätigt. Für eine volle
Bremsleistung den Bremshebel und das
Bremspedal gleichzeitig betätigen.
Das vereinigte Bremssystem wird durch ein
elektronisches Steuergerät (ECU) über-
wacht, das bei Auftreten einer Störung das
vereinigte Bremssystem deaktiviert und
wieder zum konventionellen Bremsvorgang
wechselt.HINWEIS Am Fußbremshebel ist bei Betätigung
der Vorderradbremse möglicherweise
Widerstand und Vibration zu spüren
und das vereinigte Bremssystem wird
aktiviert. Dies ist jedoch kein Zeichen
für eine Störung.
 Das vereinigte Bremssystem funktio-
niert erst, wenn das Fahrzeug beginnt,
sich zu bewegen.
1. Fußschalthebel
1
U2BSG1G0.book Page 25 Friday, August 1, 2014 9:38 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3
 Nach dem Stillstand des Fahrzeugs
mit betätigtem Bremshebel bleibt das
vereinigte Bremssystem weiter akti-
viert. Ein stärkeres Betätigen des
Handbremshebels steigert nicht die
Bremskraft der Hinterradbremse. Be-
tätigen Sie daher die Hinterradbrem-
se, falls stärkere Bremskraft erforder-
lich sein sollte (z. B. beim Parken an
einer Steigung).
Das vereinigte Bremssystem wird bei
Loslassen des Bremshebels deakti-
viert. Das Bremssystem wechselt
dann zum konventionellen Bremsvor-
gang.
Sobald das Fahrzeug sich in Bewe-
gung setzt, wird das vereinigte
Bremssystem reaktiviert.
 Das vereinigte Bremssystem funktio-
niert nicht, wenn der Fußbremshebel
alleine oder vor Betätigung des Hand-
bremshebels betätigt wird.Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
GAU49482
Fuß
bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.HINWEISAm Fußbremshebel ist bei Betätigung der
Vorderradbremse möglicherweise Wider-
stand und Vibration zu spüren und das ver-
einigte Bremssystem wird aktiviert. Dies ist
jedoch kein Zeichen für eine Störung.
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3. “ ” Markierung
4. Abstand zwischen Handbremshebel und
Gasdrehgriff
5
43
211
4
3
2
1. Fußbremshebel
1
U2BSG1G0.book Page 26 Friday, August 1, 2014 9:38 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3
GAU54532
ABSDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Hand-
bremshebels oder Fußbremshebel ist
außerdem eine leichte Vibration an
den Hebeln zu spüren, was jedoch
kein Anzeichen für eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
ACHTUNG
GCA16831
Mag nete je der Art (einschließlich ma g-
netischer Werkzeu ge, ma gnetischer
S chrau ben dreher etc.) von d er Vorder-
un d Hinterra dna be fern halten. Sonst
können die in d en Radna ben befin dli-
chen mag netischen Rotoren beschä dig t
wer den, was zu einer Fehlfunktion des
AB S-S ystems un d d es vereini gten
Bremssystems führen kann.1. Vorderradnabe
1
U2BSG1G0.book Page 27 Friday, August 1, 2014 9:38 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-11
6
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtung
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- und zurückdrehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU58600
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen und zehn Minu-
ten lang warmlaufen lassen, bis das Öl
seine normale Betriebstemperatur von
60 °C (140 °F) erreicht hat; anschlie-
ßend den Motor ausschalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Motoröl-
stand-Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Öltank stellen, um das Altöl aufzufangen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluss
42
3
1
U2BSG1G0.book Page 11 Friday, August 1, 2014 9:38 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-22
6
GAU22283
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Als Komponente des Tempomaten
sollten die Bremslichtschalter von einer
Yamaha-Fachwerkstatt eingestellt werden,
die über das notwendige Know-how und
die notwendige Erfahrung verfügt.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22501
S chei ben brems belä ge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als
0.8 mm (0.03 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeiger des Bremsbelags
1
1
1. Bremsbelagstärke
11
U2BSG1G0.book Page 22 Friday, August 1, 2014 9:38 AM
