Opération
69
placez les deux pieds sur le fond du re-
pose-pied.
(4) Regardez bien dans toutes les direc- tions, démarrez le moteur, puis com-
mencez à naviguer lentement.
FJU33236Scooter nautique chaviré
AVERTISSEMENT
FWJ00672
Un redressement mal effectué peut provo-
quer des blessures.
N’oubliez pas de couper le moteur en ti-
rant sur le cordon du coupe-circuit de
sécurité pour détacher l’agrafe du
coupe-circuit du moteur.
Ne mettez pas les mains dans la grille
d’admission.
Si le scooter nautique chavire, redressez-le
immédiatement.
Pour redresser le scooter nautique :
(1) Enlevez l’agrafe du coupe-circuit du mo-teur.
(2) Nagez jusqu’à l’arrière du scooter nau- tique. Tournez le scooter nautique dans
le sens des aiguilles d’une montre en ti-
rant sur la plaque de niveau avec votre
main gauche, tout en appuyant sur le
plat-bord avec la main ou le pied droit.
Si le côté bâbord (gauche) du scooter
nautique chaviré pointe vers le haut,
poussez le plat-bord vers le bas de façon à abaisser le côté bâbord (gauche) avant
de tourner le scooter nautique dans le
sens des aiguilles d’une montre.
ATTENTION: Ne faites pas pivoter le
scooter nautique dans le sens inverse
des aiguilles d’une montre, sinon de
l’eau pourrait s’infiltrer dans le mo-
teur, ce qui risque de provoquer de
graves dommages.
[FCJ00542]
(3) Démarrez le moteur et faites-le tourner à vitesse de plané pour évacuer l’eau de
cale du compartiment moteur. (Cf. page
44 pour plus d’informations sur l’évacua-
tion de l’eau de cale. Si le moteur ne dé-
marre pas, voir “Remorquage du scooter
nautique” à la page 89 ou “Scooter nau-
tique immergé” à la page 89.)
ATTENTION: Attendez au moins 1 mi-
nute après le redémarrage du moteur
pour piloter le scooter à plein régime.
L’eau dans la cale du compartiment
UF2P72F0.book Page 69 Tuesday, August 19, 2014 11:04 AM

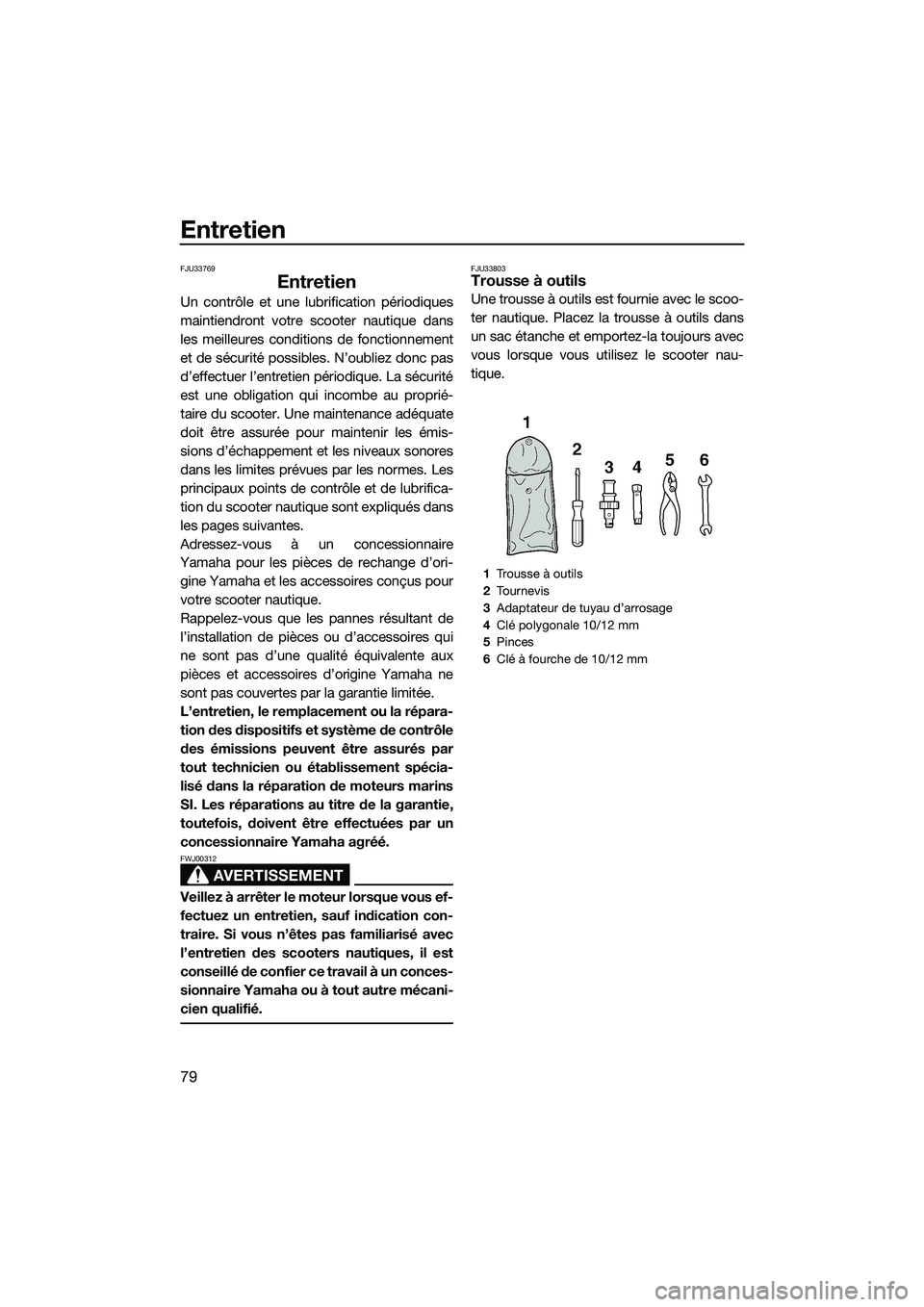

Entretien
79
FJU33769
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33803Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nau-
tique.
1 Trousse à outils
2 Tournevis
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche de 10/12 mm
UF2P72F0.book Page 79 Tuesday, August 19, 2014 11:04 AM

Dépannage
83
FJU34562
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU43590Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Coupe-cir-
cuit de sécu-
rité
Agrafe pas en place Installer l’agrafe
26
Fusible Fondu Remplacer le fusible
et vérifier le câblage 87
Batterie Déchargée Recharger73
Mauvaises
connexions des
bornes Resserrer si néces-
saire
73
Borne corrodée Nettoyer ou rempla- cer 73
Démarreur Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Le moteur ne dé-
marre pas (le dé-
marreur tourne) Levier d’ac-
célération
Engagé
Relâcher
26
Carburant Vide Faire le plein dès que
possible 41
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Connecté au mauvais
cylindre Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Ya m a h a —
UF2P72F0.book Page 83 Tuesday, August 19, 2014 11:04 AM

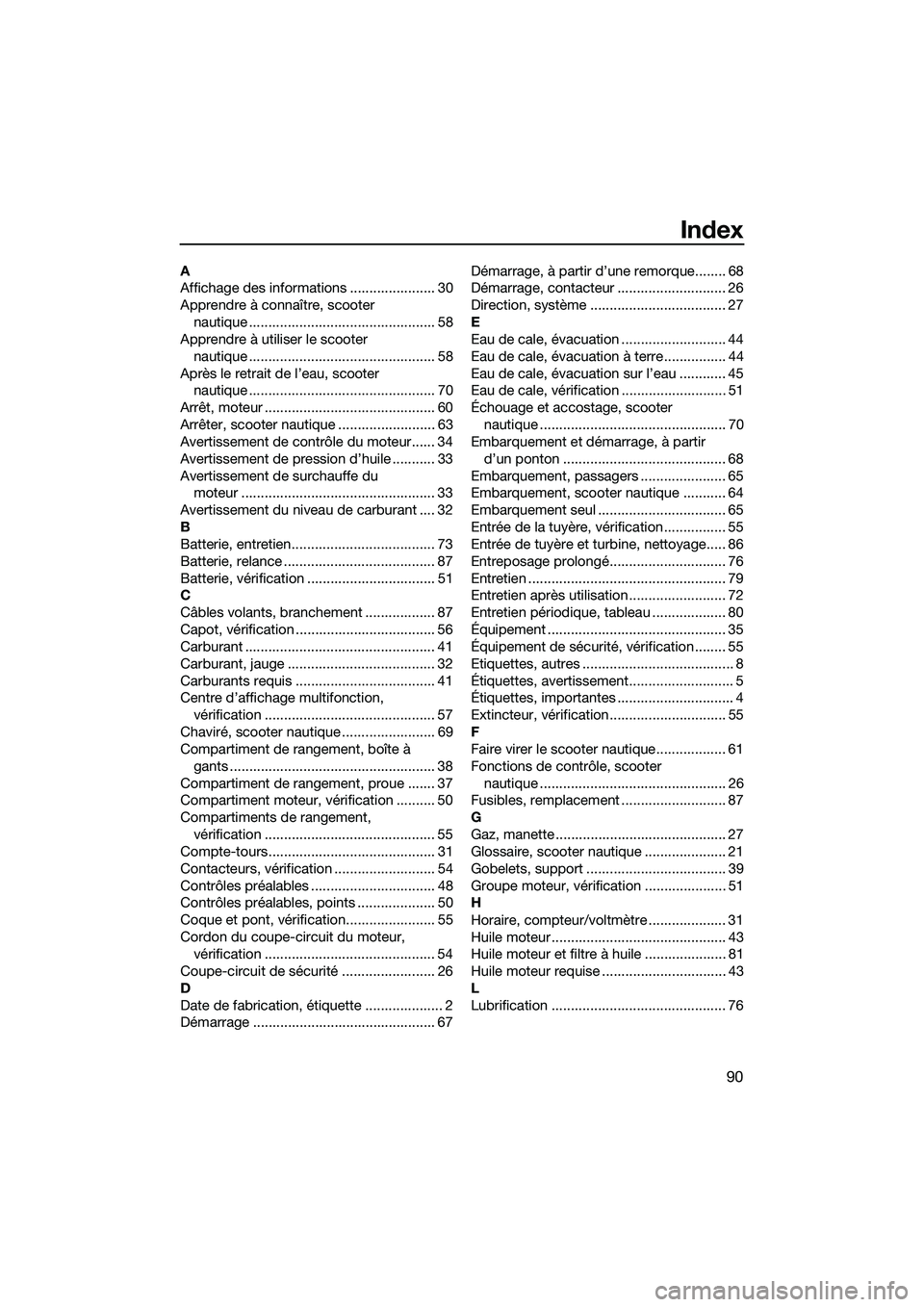

90
Index
A
Affichage des informations ...................... 30
Apprendre à connaître, scooter nautique ................................................ 58
Apprendre à utiliser le scooter
nautique ................................................ 58
Après le retrait de l’eau, scooter nautique ................................................ 70
Arrêt, moteur ............................................ 60
Arrêter, scooter nautique ......................... 63
Avertissement de contrôle du moteur...... 34
Avertissement de pression d’huile ........... 33
Avertissement de surchauffe du moteur .................................................. 33
Avertissement du niveau de carburant .... 32
B
Batterie, entretien..................................... 73
Batterie, relance ....................................... 87
Batterie, vérification ................................. 51
C
Câbles volants, branchement .................. 87
Capot, vérification .................................... 56
Carburant ................................................. 41
Carburant, jauge ...................................... 32
Carburants requis .................................... 41
Centre d’affichage multifonction, vérification ............................................ 57
Chaviré, scooter nautique ........................ 69
Compartiment de rangement, boîte à gants ..................................................... 38
Compartiment de rangement, proue ....... 37
Compartiment moteur, vérification .......... 50
Compartiments de rangement, vérification ............................................ 55
Compte-tours........................................... 31
Contacteurs, vérification .......................... 54
Contrôles préalables ................................ 48
Contrôles préalables, points .................... 50
Coque et pont, vérification....................... 55
Cordon du coupe-circuit du moteur, vérification ............................................ 54
Coupe-circuit de sécurité ........................ 26
D
Date de fabrication, étiquette .................... 2
Démarrage ............................................... 67 Démarrage, à partir d’une remorque........ 68
Démarrage, contacteur ............................ 26
Direction, système ................................... 27
E
Eau de cale, évacuation ........................... 44
Eau de cale, évacuation à terre................ 44
Eau de cale, évacuation sur l’eau ............ 45
Eau de cale, vérification ........................... 51
Échouage et accostage, scooter
nautique ................................................ 70
Embarquement et démarrage, à partir
d’un ponton .......................................... 68
Embarquement, passagers ...................... 65
Embarquement, scooter nautique ........... 64
Embarquement seul ................................. 65
Entrée de la tuyère, vérification................ 55
Entrée de tuyère et turbine, nettoyage..... 86
Entreposage prolongé.............................. 76
Entretien ................................................... 79
Entretien après utilisation ......................... 72
Entretien périodique, tableau ................... 80
Équipement .............................................. 35
Équipement de sécurité, vérification ........ 55
Etiquettes, autres ....................................... 8
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 55
F
Faire virer le scooter nautique.................. 61
Fonctions de contrôle, scooter nautique ................................................ 26
Fusibles, remplacement ........................... 87
G
Gaz, manette ............................................ 27
Glossaire, scooter nautique ..................... 21
Gobelets, support .................................... 39
Groupe moteur, vérification ..................... 51
H
Horaire, compteur/voltmètre .................... 31
Huile moteur ............................................. 43
Huile moteur et filtre à huile ..................... 81
Huile moteur requise ................................ 43
L
Lubrification ............................................. 76
UF2P72F0.book Page 90 Tuesday, August 19, 2014 11:04 AM

Index
91
M
Manette des gaz, vérification ................... 53
Marche de rembarquement (V1 Sport) .... 36
Marche-arrière, manœuvre (V1 Sport) ..... 64
Mise à l’eau, scooter nautique ................. 59
Mise à l’eau, vérifications postérieures .... 56
Mise à l’eau, vérifications préalables ....... 50
Modèle, informations ................................. 3
Moteur, contacteur d’arrêt ....................... 26
Moteur, démarrage sur l’eau.................... 59
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 47
Multifonction, centre d’affichage ............. 30
N
Navigation, position ................................. 59
Navigation, règles .................................... 11
Nettoyage................................................. 76
Nettoyage du scooter nautique ............... 73
Niveau de carburant, vérification ............. 50
Niveau d’huile moteur, vérification........... 51
Numéro d’identification du scooter (CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse .......................................... 79
P
Passages d’eau de refroidissement,
rinçage .................................................. 72
Plaque du constructeur.............................. 3
Poignée .................................................... 35
Poupe, yeux ............................................. 37
Primaire, numéro d’identification
(PRI-ID) ................................................... 1
Principaux composants, emplacement ... 22
Profitez de votre scooter nautique en toute responsabilité .............................. 20
Proue, œil ................................................. 36
Q
Quitter, scooter nautique ......................... 60
R
Ralenti du moteur, vérification ................. 57
Rangement, compartiments .................... 37
Recherche de pannes .............................. 83
Recherche des pannes, tableau .............. 83
Recommandé, équipement...................... 15 Règles d’utilisation ................................... 12
Remorquage, scooter nautique ............... 89
Restrictions concernant les personnes
habilitées à utiliser le scooter
nautique ................................................ 10
S
Scooter nautique, caractéristiques .......... 16
Scooter nautique, fonctionnement........... 61
Scooter nautique, fonctions ..................... 29
Scooter nautique submergé..................... 89
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 19
Séparateur d’eau...................................... 28
Séparateur d’eau, vérification .................. 51
Siège ........................................................ 35
Sortie témoin d’eau de refroidissement ... 28
Sortie témoin d’eau de refroidissement, vérification ............................................ 57
Support de l’extincteur, du couvercle et de la bande, vérification ................... 55
Support de l’extincteur et couvercle ........ 39
Système d’alimentation, vérification ........ 50
Système de direction, vérification ............ 52
Système de marche arrière (V1 Sport) ..... 29
Système de marche arrière, vérification (V1 Sport) .............................................. 53
T
Taquet ...................................................... 37
Traitement antirouille................................ 77
Transport, remorque ................................ 46
U
Urgence, procédure ................................. 86
Utilisation dans des zones pleines d’algues ................................................ 70
Utilisation, scooter nautique .................... 58
V
Vérification des bouchons de vidange de poupe............................................... 56
Vitesse, indicateur .................................... 30
W
Wakeboarding et ski nautique ................. 17
UF2P72F0.book Page 91 Tuesday, August 19, 2014 11:04 AM
