Déblocage de la directionIntroduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner
sur “OFF” tout en la maintenant enfoncée.
FAU49396
Voyants et témoins d’alerte
FAU11021
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11341
Témoin d’alerte du niveau de
carburant “ ”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le circuit électrique du témoin
d’alerte en suivant la méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. Si le témoin d’alerte ne s’allume pas,
faire contrôler le circuit électrique par
un concessionnaire Yamaha.
FAUT1935
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte clignote ou reste allumé
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants Ž
2. Témoin du point mort Ž
3. Témoin de feu de route Ž
4.
tours
5. Ž
6. Ž
7.
roues (ABS) Ž (pour modèle à ABS)ZAUM1226
SELECT
RESETkm/L/100kmMPG
km/h
MPH
Lo
Hi
1/2ODO
FTRIP12
x1000r/min
OILOIL
123
5
4
6
7
ABS
U5D7F4F0.book Page 2 Thursday, July 10, 2014 3:43 PM
COMMANDES ET INSTRUMENTS
3-7
3
L’écran du compteur kilométrique et du to-
talisateur journalier se compose des élé-
ments suivants :
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue depuis que le
témoin d’alerte du niveau de carbu-
rant s’est allumé)
Appuyer sur le bouton “SELECT” pour mo-
difier l’affichage des modes compteur kilo-
métrique et totalisateur journalier dans l’or-
dre suivant :
ODO (compteur kilométrique) → TRIP 1 (to-
talisateur journalier) → TRIP 2 (totalisateur
journalier) → ODO (compteur kilométrique)Lorsqu’il reste à peu près 3.0 L (0.79 US
gal, 0.66 Imp.gal) de carburant dans le ré-
servoir, l’affichage passe automatiquement
au mode de totalisateur journalier de la ré-
serve de carburant “F TRIP” et calcule la
distance parcourue depuis ce point. Dans
ce cas, l’affichage des compteurs (comp-
teur kilométrique et totalisateurs journa-
liers) se modifie comme suit à la pression
sur le bouton de sélection “SELECT” :
ODO → TRIP 1 → TRIP 2 → F TRIP
(totalisateur journalier de la réserve de car-
burant) → ODO
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton “SELECT” jusqu’à ce que “TRIP 1,
TRIP 2, F TRIP” s’affiche. Une fois “TRIP 1,
TRIP 2, F TRIP” affiché, appuyer sur le bou-
ton “RESET” pendant deux secondes. Le
totalisateur journalier de la réserve de car-
burant se remet automatiquement à zéro et
disparaît une fois le plein effectué et la clé
tournée sur la position “OFF”.Écran multifonction
L’écran multifonction affiche les éléments
suivants :
un afficheur de la consommation de
carburant (fonctions de consomma-
tion instantanée et moyenne)
un afficheur de la vitesse moyenne (in-
diquant la vitesse moyenne depuis sa
dernière remise à zéro)
un totalisateur de durée (affichant la
durée de conduite écoulée depuis sa
dernière remise à zéro)
un indicateur de changement d’huile
avec dispositif de rappel (affichant la
distance parcourue depuis sa der-
nière remise à zéro)
un indicateur d’alerte de tension de
batterie faible
une fonction de message d’alerte1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserveZAUM1152
1/2
F TRIP
1
1. Écran multifonctionZAUM1153
km/L
Lo
Hi
OIL
1
U5D7F4F0.book Page 7 Thursday, July 10, 2014 3:43 PM
COMMANDES ET INSTRUMENTS
3-9
3
MPG” pour le Royaume-Uni uniquement).
Appuyer sur le bouton “INFO” pour bascu-
ler entre ces paramètres d’affichage.
“AVE_ _._ km/L” : La distance
moyenne qui peut être parcourue
avec 1.0 L de carburant s’affiche.
“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km s’affiche.
“AVE_ _._ MPG” (pour le R.-U.
uniquement) : La distance moyenne
qui peut être parcourue avec 1.0
lmp.gal de carburant s’affiche.
Pour remettre l’afficheur de consommation
moyenne de carburant à zéro (le mode
“ODO” doit être sélectionné), le sélection-
ner à l’aide du bouton “INFO”, puis appuyer
sur le bouton “RESET” pendant deux se-
condes.N.B.
premier kilomètre (0.6 mi).
Afficheur de la vitesse moyenne
L’afficheur de la vitesse moyenne indique la
vitesse moyenne du véhicule depuis sa
dernière remise à zéro. Il peut être défini sur
“AVE SPEED_ _._ km/h” ou AVE SPEED
__._ mph” (pour le Royaume-Uni unique-
ment). Appuyer sur le bouton “INFO” pour
basculer entre ces paramètres d’affichage.
“AVE SPEED_ _._ km/h” : votre vi-
tesse moyenne en kilomètres par
heure.
“AVE SPEED_ _._ mph” (pour le
Royaume-Uni uniquement) : votre vi-
tesse moyenne en miles par heure.
Pour remettre l’afficheur de la vitesse
moyenne à zéro (le mode “ODO” doit être
sélectionné), le sélectionner à l’aide du
bouton “INFO”, puis appuyer sur le bouton
“RESET” pendant deux secondes. L’affi-cheur de la vitesse moyenne se remet auto-
matiquement à zéro 4 heures après que la
clé a été mise sur la position “OFF”.
Totalisateur de durée
Le totalisateur de durée affiche en “_h
_min” (heures et minutes) le temps écoulé
depuis que la clé a été mise sur la position
“ON” après la dernière remise à zéro.
Pour remettre l’afficheur du totalisateur de
durée à zéro (le mode “ODO” doit être sé-
lectionné), le sélectionner à l’aide du bou-
ton “INFO”, puis appuyer sur le bouton
“RESET” pendant deux secondes. Le tota-
lisateur de durée se remet automatique-
ment à zéro 4 heures après que la clé a été
mise sur la position “OFF”.ZAUM1156
Lo
Hi
ZAUM1157
Lo
Hi
U5D7F4F0.book Page 9 Thursday, July 10, 2014 3:43 PM
COMMANDES ET INSTRUMENTS
3-10
3
Indicateur de changement d’huile “OIL”
Cet indicateur clignote (le message “OIL
SERV” s’affiche également) pour indiquer
qu’il convient de procéder au changement
de l’huile moteur. Il s’allume au terme du
premier intervalle d’entretien de 1000 km
(600 mi), puis après 2000 km (1200 mi), et
ensuite tous les 3000 km. Après avoir
changé l’huile moteur, réinitialiser l’indica-
teur de changement d’huile.
Pour réinitialiser l’indicateur de change-
ment d’huile (le mode “ODO” doit être sé-
lectionné), appuyer sur le bouton “RESET”
pendant deux secondes jusqu’à ce que le
message “OIL SERV” clignote, puis main-
tenir le bouton “RESET” enfoncé pendant
au moins 15 secondes. Le mode “DIST
SERV” (dispositif de rappel de changement
d’huile affichant la distance parcourue de-
puis la dernière remise à zéro) est égale-
ment réinitialisé.
N.B.
dique ait été atteinte, procéder comme suit.
enfoncé pendant au moins 15 secondes; le
tialisé.
Indicateur d’alerte de batterie
faible “ ”
Cet indicateur clignote (le message “LOW
BATT” s’affiche également) lorsque la ten-
sion de la batterie est inférieure à 10 volts.N.B.
faire contrôler la batterie par un conces-
sionnaire Yamaha.
ZAUM1158
Lo
Hi
OIL
Lo
Hi
ZAUM1159
Lo
Hi
U5D7F4F0.book Page 10 Thursday, July 10, 2014 3:43 PM
COMMANDES ET INSTRUMENTS
3-14
3
FAU12944
Pédale de freinLa pédale de frein est située du côté droit
de la moto. Pour actionner le frein arrière,
appuyer sur la pédale de frein.
FAU60021
Système ABS (pour les modèles
équipés de l’ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B.Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un con-
cessionnaire Yamaha.
1. Pédale de freinZAUM1202
U5D7F4F0.book Page 14 Thursday, July 10, 2014 3:43 PM
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
ATTENTION
FCA11834
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-2 et effectuer le con-
trôle de son circuit.
Pour les modèles équipés d’ABS :Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné en position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci-dessus, se reporter à la page 3-2 et ef-
fectuer le contrôle du circuit du témoin
d’alerte.2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.
ATTENTION
FCA11043
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid!
FAU16673

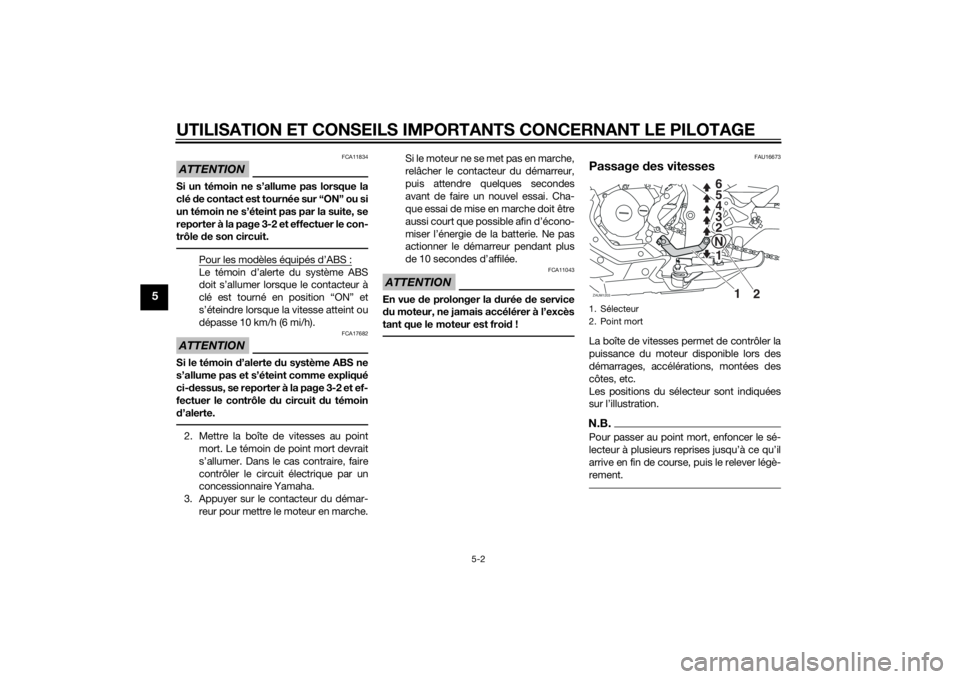

Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
arrive en fin de course, puis le relever légè-
rement.1. Sélecteur
2. Point mortZAUM1203
1 N2 3 4 5
6
1
2
U5D7F4F0.book Page 2 Thursday, July 10, 2014 3:43 PM
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAUM3501

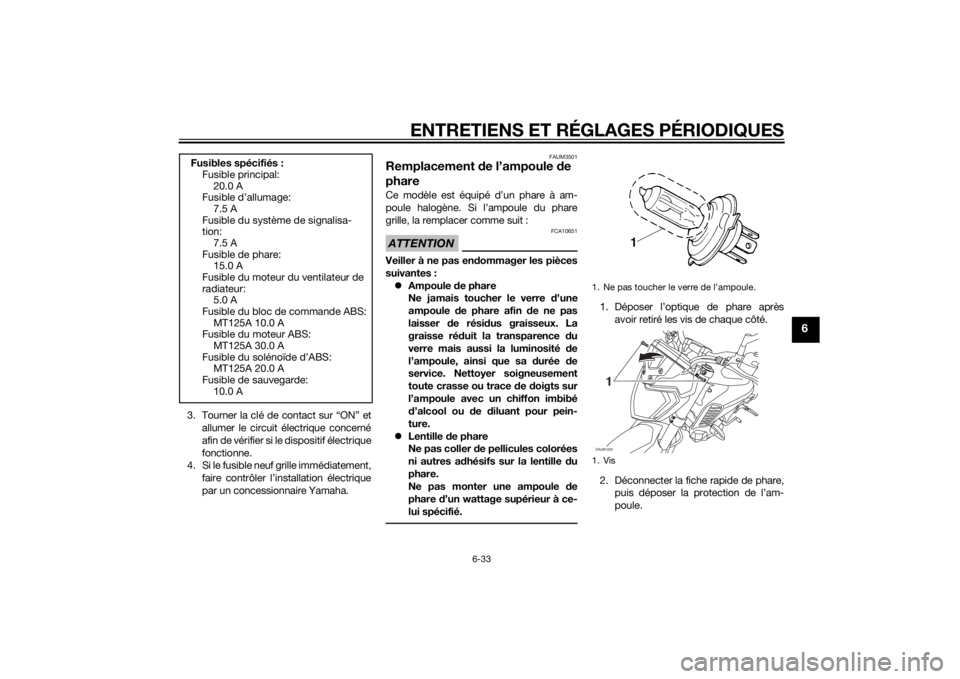

Remplacement de l’ampoule de
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10651
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.
Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule. Fusibles spécifiés :
Fusible principal:
20.0 A
Fusible d’allumage:
7.5 A
Fusible du système de signalisa-
tion:
7.5 A
Fusible de phare:
15.0 A
Fusible du moteur du ventilateur de
radiateur:
5.0 A
Fusible du bloc de commande ABS:
MT125A 10.0 A
Fusible du moteur ABS:
MT125A 30.0 A
Fusible du solénoïde d’ABS:
MT125A 20.0 A
Fusible de sauvegarde:
10.0 A1. Ne pas toucher le verre de l’ampoule.
1. VisZAUM12201
U5D7F4F0.book Page 33 Thursday, July 10, 2014 3:43 PM
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6
3. Retirer le porte-ampoule en le tour-
nant dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Reposer l’optique de phare comme il-
lustré, puis reposer le boulon de cha-
que côté.
N.B.
de les pincer et de déconnecter des cou-
pleurs.7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU54501
VeilleuseCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1. Ampoule de phare
2. Porte-ampoule du phareZAUM1221
2
1
ZAUM1222
2
1
ZAUM1224
U5D7F4F0.book Page 34 Thursday, July 10, 2014 3:43 PM
