3737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S
Puede vaciar usted mismo el filtro de combustible. No obstante, debido a la
dificultad de la operación, recomendamos que lo vacíe un concesionario
Toyota autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios. Incluso si decide vaciarlo usted mismo, póngase en
contacto con un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
Si se enciende la luz de aviso del filtro de combustible, será necesario drenar
el agua del filtro de combustible. ( P. 436)
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin
sistema de llave inteligente) o en la posición de apagado (vehículos con
sistema de llave inteligente).
Coloque una bandeja pequeña bajo el tapón del drenaje para recoger el
agua y el combustible que salgan.
Gire el tapón del drenaje en
sentido antihorario entre dos y dos
vueltas y media.
Accione la bomba de cebado hasta
que comience a salir combustible.
Tras el drenaje, apriete el tapón con la mano.

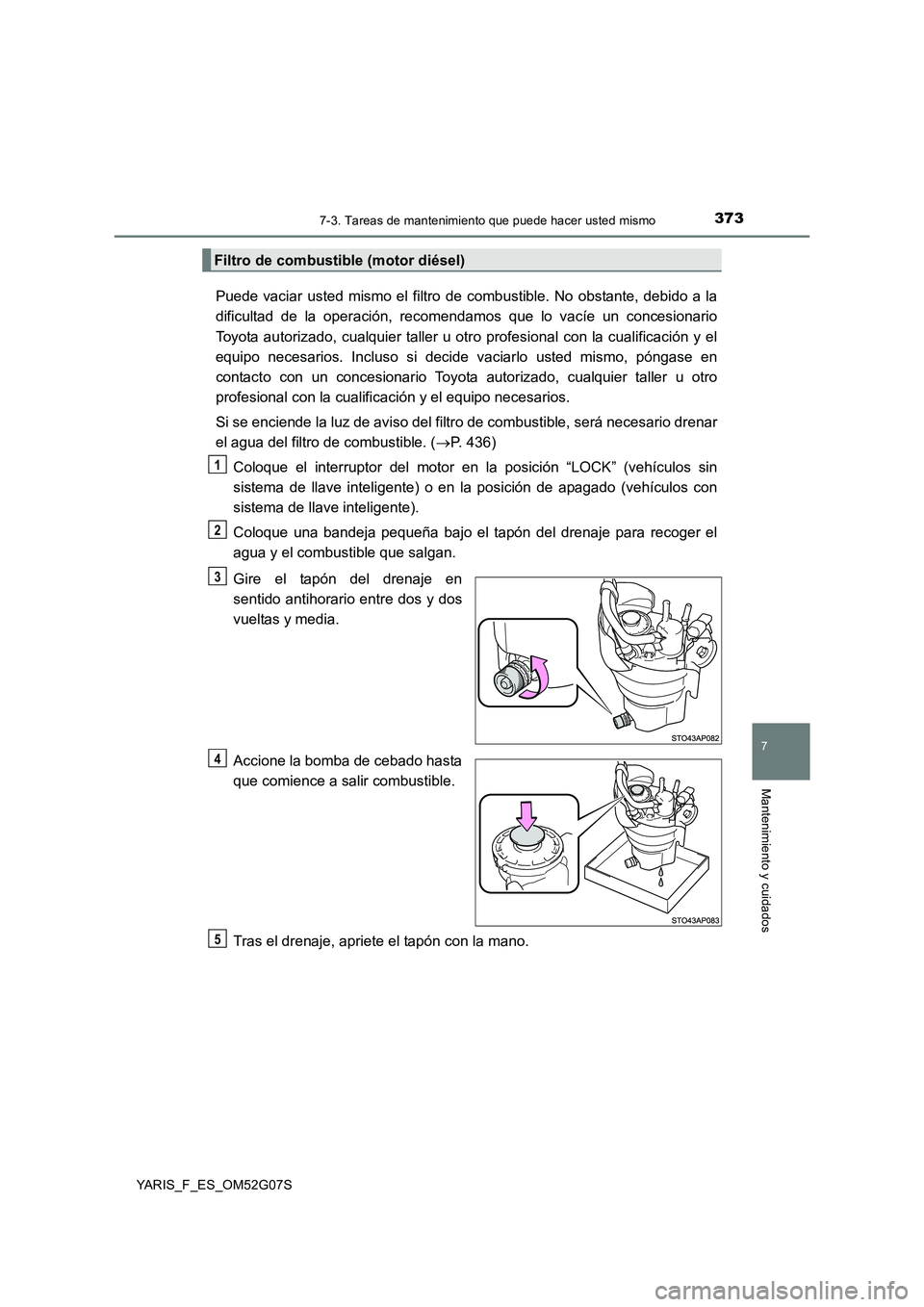

Filtro de combustible (motor diésel)
1
2
3
4
5

3777-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S
■Cómo inicializar el sistema de aviso de la presión de los neumáticos
(vehículos con sistema de aviso de la presión de los neumáticos)
Estacione el vehículo en un lugar seguro y coloque el interruptor del
motor en la posición “LOCK” (vehículos sin sistema de llave inteligente)
o en la posición de apagado (vehículos con sistema de llave
inteligente).
La inicialización no puede llevarse a cabo con el vehículo en movimiento.
Ajuste la presión de inflado de los neumáticos al nivel de presión de
inflado de los neumáticos en frío especificado. ( P. 511)
Asegúrese de ajustar la presión de los neumáticos al nivel de presión de inflado
de los neumáticos en frío especificado. El sistema de aviso de la presión de los
neumáticos funcionará basándose en este nivel de presión.
Coloque el interruptor del motor en la posición “ON” (vehículos sin
sistema de llave inteligente) o en el modo IGNITION ON (vehículos con
sistema de llave inteligente).
Mantenga pulsado el interruptor
de reinicio del aviso de la
presión de los neumáticos hasta
que la luz de aviso de la presión
de los neumáticos parpadee
lentamente 3 veces.
Vehículos sin sistema de llave inteligente: Espere unos minutos con el
interruptor del motor en la posición “ON” y, a continuación, cambie el
interruptor del motor a la posición “ACC” o “LOCK”.
Vehículos con sistema de llave inteligente: Espere unos minutos con el
interruptor del motor en el modo IGNITION ON y, a continuación,
cambie el interruptor del motor a la posición de apagado.
1
2
3
4
5

3937-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_F_ES_OM52G07S

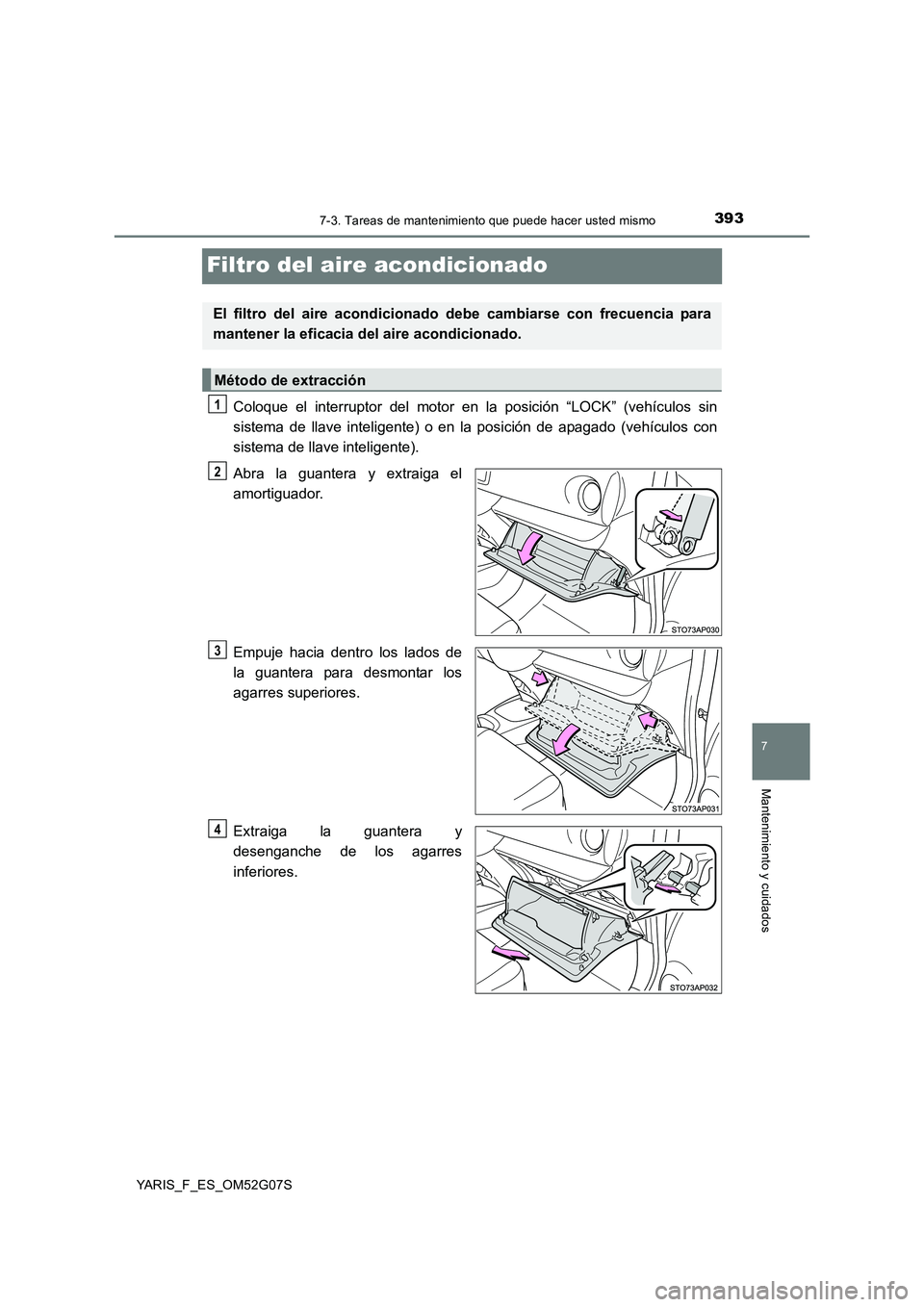

Filtro del aire acondicionado
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin
sistema de llave inteligente) o en la posición de apagado (vehículos con
sistema de llave inteligente).
Abra la guantera y extraiga el
amortiguador.
Empuje hacia dentro los lados de
la guantera para desmontar los
agarres superiores.
Extraiga la guantera y
desenganche de los agarres
inferiores.
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de extracción
1
2
3
4

3987-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_F_ES_OM52G07S

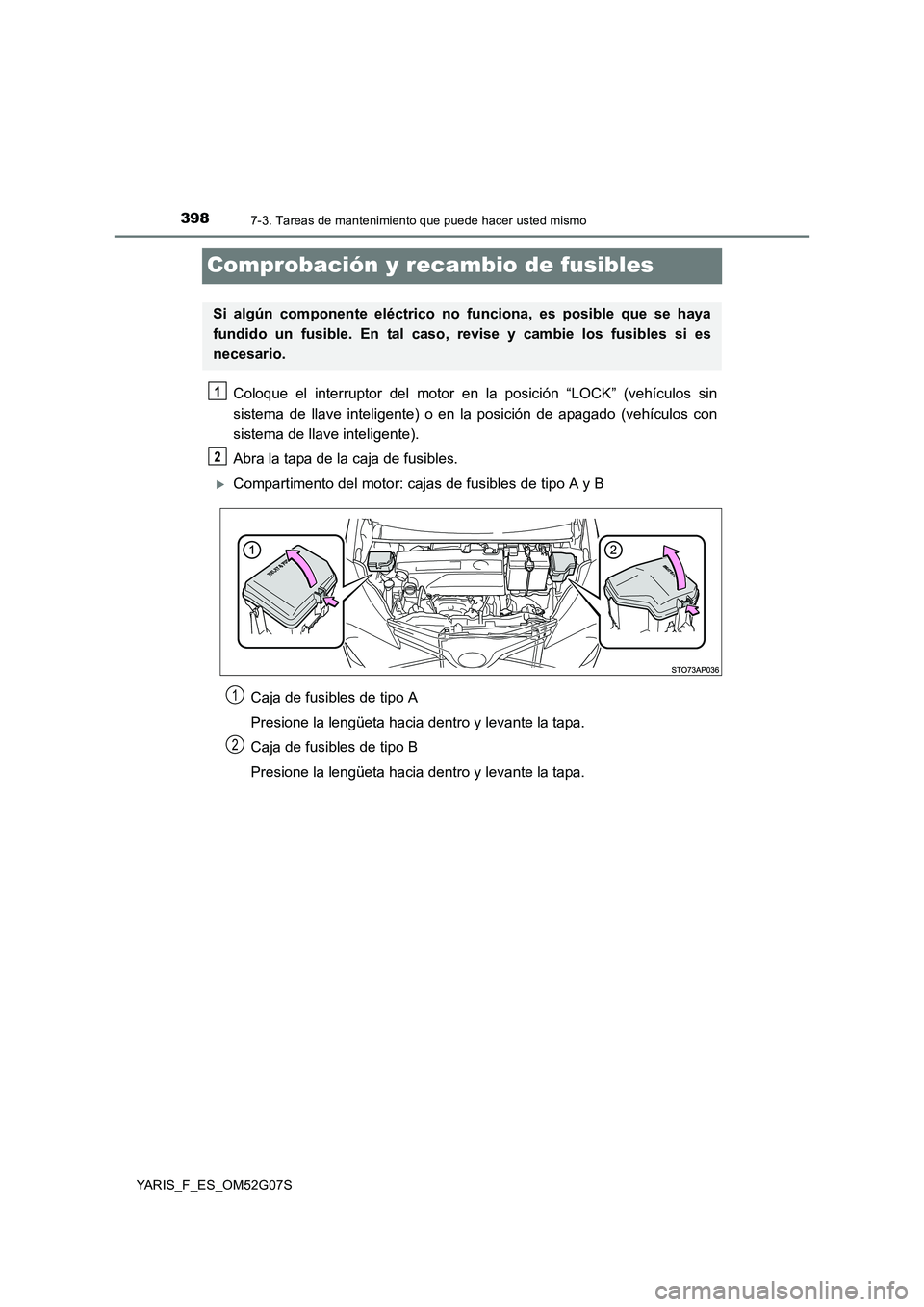

Comprobación y recambio de fusibles
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin
sistema de llave inteligente) o en la posición de apagado (vehículos con
sistema de llave inteligente).
Abra la tapa de la caja de fusibles.
Compartimento del motor: cajas de fusibles de tipo A y B
Caja de fusibles de tipo A
Presione la lengüeta hacia dentro y levante la tapa.
Caja de fusibles de tipo B
Presione la lengüeta hacia dentro y levante la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
1
2

4298-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_F_ES_OM52G07S
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
■ Durante el remolcado del vehículo
■ Durante el remolcado
● Si se remolca el vehículo con cables o cadenas, evite arranques bruscos, etc., ya
que causarían una tensión excesiva en las anillas de remolcado y en los cables o
cadenas. Las anillas de remolcado, los cables o las cadenas pueden resultar
dañados y las piezas rotas podrían golpear a alguien o causar daños graves.
● Vehículos sin sistema de llave inteligente: No coloque el interruptor del motor en la
posición “LOCK”.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
● Vehículos con sistema de llave inteligente: No apague el interruptor del motor.
Existe la posibilidad de que el volante se bloquee y no pueda utilizarse.
■ Instalación de las anillas de remolque en el vehículo
Asegúrese de que las anillas de remolque se han instalado correctamente.
Si no estuvieran instaladas correctamente, las anillas de remolque podrían aflojarse
durante la operación de remolcado.
El vehículo debe transportarse con las ruedas
delanteras elevadas o con las cuatro ruedas
levantadas del suelo. Si se remolca el
vehículo con las ruedas delanteras en
contacto con el suelo, el tren de transmisión y
las piezas relacionadas pueden resultar
dañados.

4308-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
AV I S O
■Para evitar daños en el vehículo al remolcar el vehículo con un camión grúa
● Vehículos sin sistema de llave inteligente: No remolque el vehículo desde detrás
con la llave extraída o el interruptor del motor en la posición “LOCK”.
El mecanismo de bloqueo de la dirección no tiene la potencia suficiente para
mantener las ruedas delanteras rectas.
● Vehículos con sistema de llave inteligente: No remolque el vehículo desde detrás
cuando el interruptor del motor esté apagado. El mecanismo de bloqueo de la
dirección no tiene la potencia suficiente para mantener las ruedas delanteras
rectas.
● Al levantar el vehículo, asegúrese de que haya una distancia al suelo suficiente
para remolcar en el lado opuesto del vehículo elevado. En caso contrario, el
vehículo podría resultar dañado durante el remolque.
■ Para evitar que se produzcan daños en el vehículo al remolcar con un camión
con eslinga
No remolque con un camión con eslinga, ni desde la parte delantera ni desde la
trasera.
■ Para evitar que se produzcan daños en el vehículo durante el remolcado de
emergencia
No fije los cables o cadenas a los componentes de suspensión.

4328-2. Pasos necesarios en caso de emergencia
YARIS_F_ES_OM52G07S
Sistema de desconexión de la bomba de
combustible (sólo motor de gasolina)
Siga el procedimiento descrito a continuación para volver a arrancar el motor
tras la activación del sistema.
Vehículos sin sistema de llave inteligente
Coloque el interruptor del motor en la posición “ACC” o “LOCK”.
Vuelva a arrancar el motor.
Vehículos con sistema de llave inteligente
Coloque el interruptor del motor en el modo ACCESSORY o apáguelo.
Vuelva a arrancar el motor.
Para reducir el riesgo de fugas de combustible cuando el motor se cala
o cuando un cojín de aire se despliega en caso de colisión, el sistema
de desconexión de la bomba de combustible deja de suministrar
combustible al motor.
AV I S O
■ Antes de poner en marcha el motor
Revise el suelo debajo del vehículo.
Si comprueba que hay una fuga de combustible, significa que el sistema de
combustible está dañado y será preciso repararlo. No vuelva a poner en marcha el
motor.
1
2
1
2
