2094-3. Utilización de las luces y los limpiaparabrisas
4
Conducción
YARIS_F_ES_OM52G07S

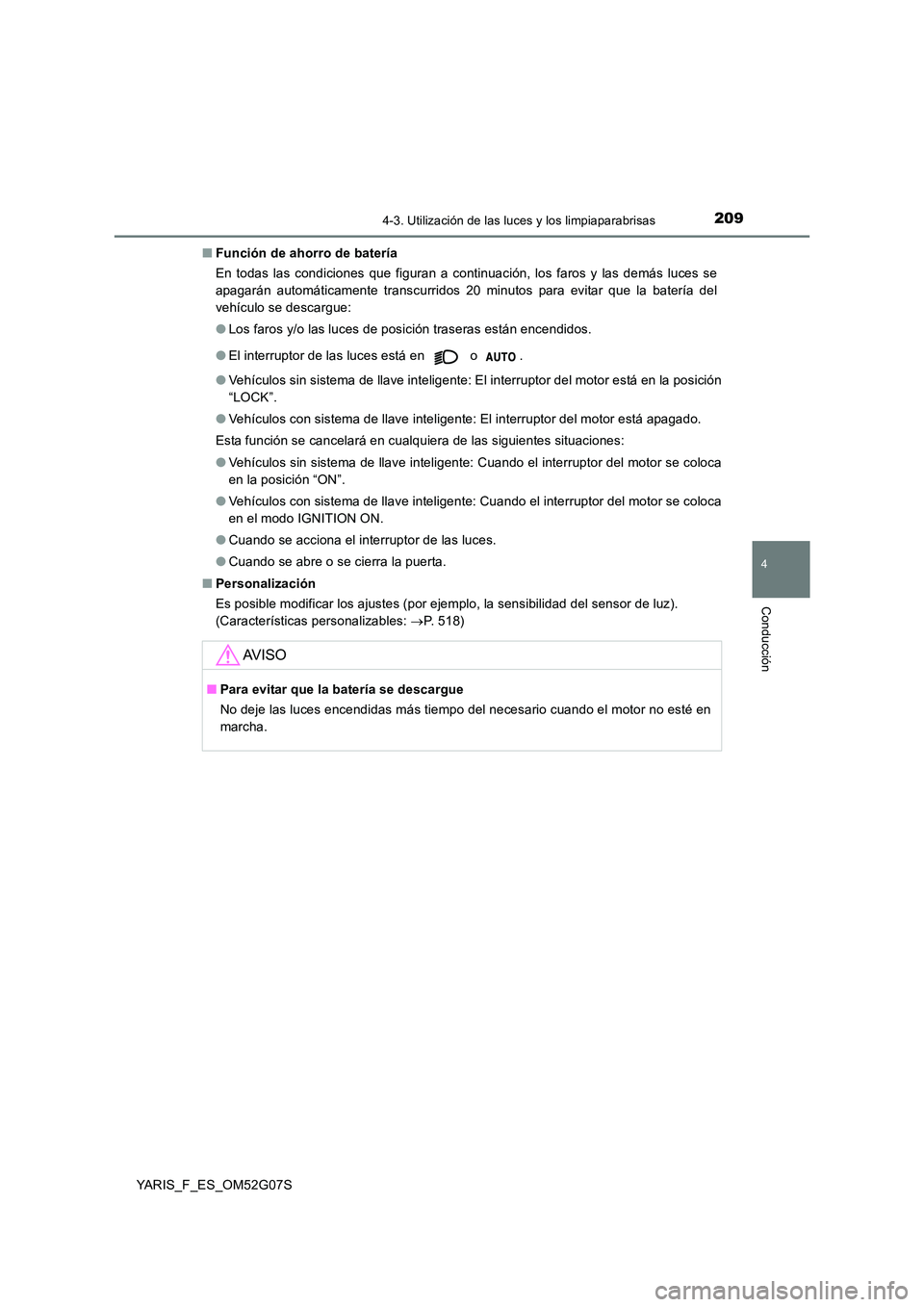

■ Función de ahorro de batería
En todas las condiciones que figuran a continuación, los faros y las demás luces se
apagarán automáticamente transcurridos 20 minutos para evitar que la batería del
vehículo se descargue:
● Los faros y/o las luces de posición traseras están encendidos.
● El interruptor de las luces está en o .
● Vehículos sin sistema de llave inteligente: El interruptor del motor está en la posición
“LOCK”.
● Vehículos con sistema de llave inteligente: El interruptor del motor está apagado.
Esta función se cancelará en cualquiera de las siguientes situaciones:
● Vehículos sin sistema de llave inteligente: Cuando el interruptor del motor se coloca
en la posición “ON”.
● Vehículos con sistema de llave inteligente: Cuando el interruptor del motor se coloca
en el modo IGNITION ON.
● Cuando se acciona el interruptor de las luces.
● Cuando se abre o se cierra la puerta.
■ Personalización
Es posible modificar los ajustes (por ejemplo, la sensibilidad del sensor de luz).
(Características personalizables: P. 518)
AV I S O
■Para evitar que la batería se descargue
No deje las luces encendidas más tiempo del necesario cuando el motor no esté en
marcha.

2134-3. Utilización de las luces y los limpiaparabrisas
4
Conducción
YARIS_F_ES_OM52G07S

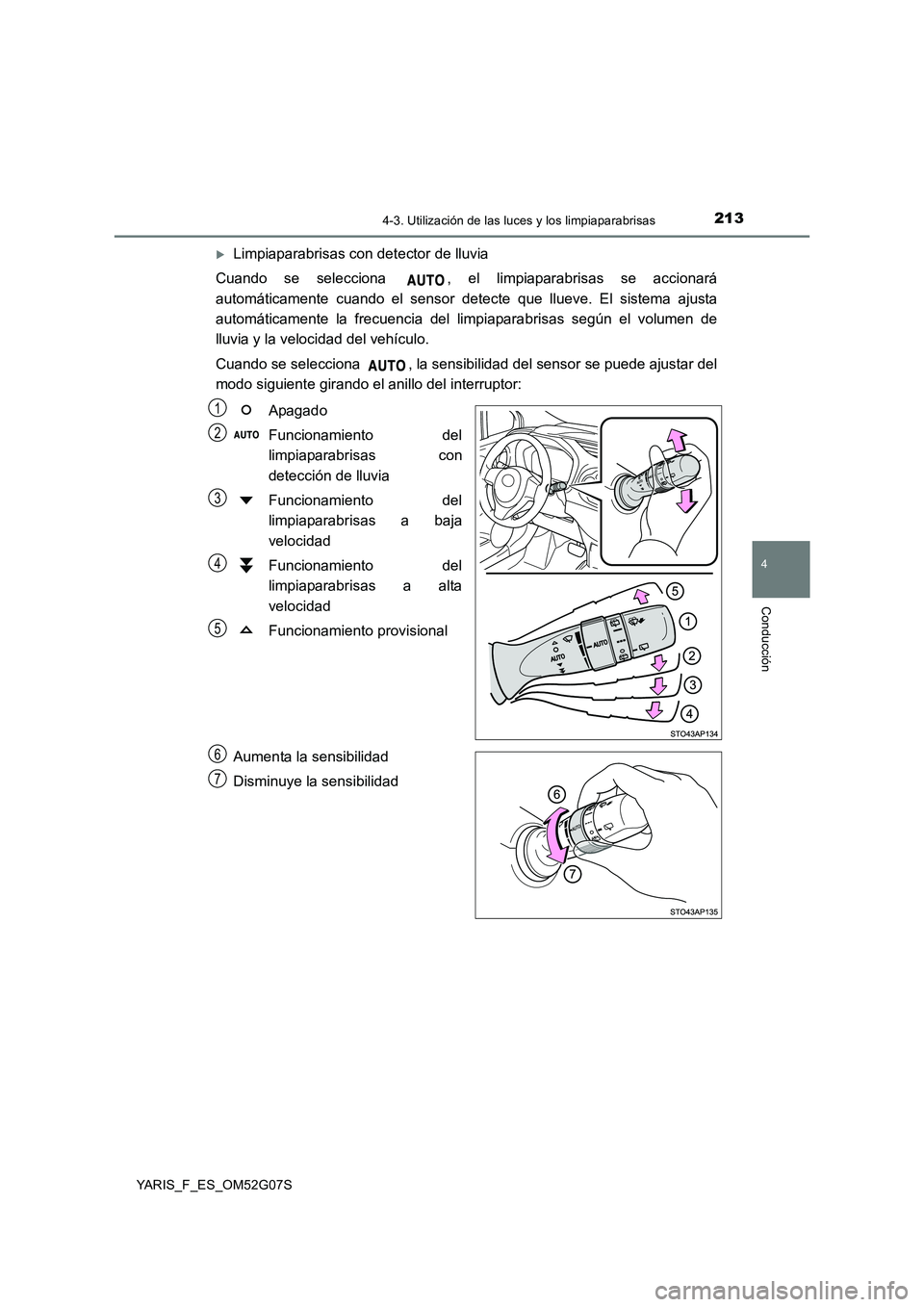

Limpiaparabrisas con detector de lluvia
Cuando se selecciona , el limpiaparabrisas se accionará
automáticamente cuando el sensor detecte que llueve. El sistema ajusta
automáticamente la frecuencia del limpiaparabrisas según el volumen de
lluvia y la velocidad del vehículo.
Cuando se selecciona , la sensibilidad del sensor se puede ajustar del
modo siguiente girando el anillo del interruptor:
Apagado
Funcionamiento del
limpiaparabrisas con
detección de lluvia
Funcionamiento del
limpiaparabrisas a baja
velocidad
Funcionamiento del
limpiaparabrisas a alta
velocidad
Funcionamiento provisional
Aumenta la sensibilidad
Disminuye la sensibilidad
1
2
3
4
5
6
7

2144-3. Utilización de las luces y los limpiaparabrisas
YARIS_F_ES_OM52G07S

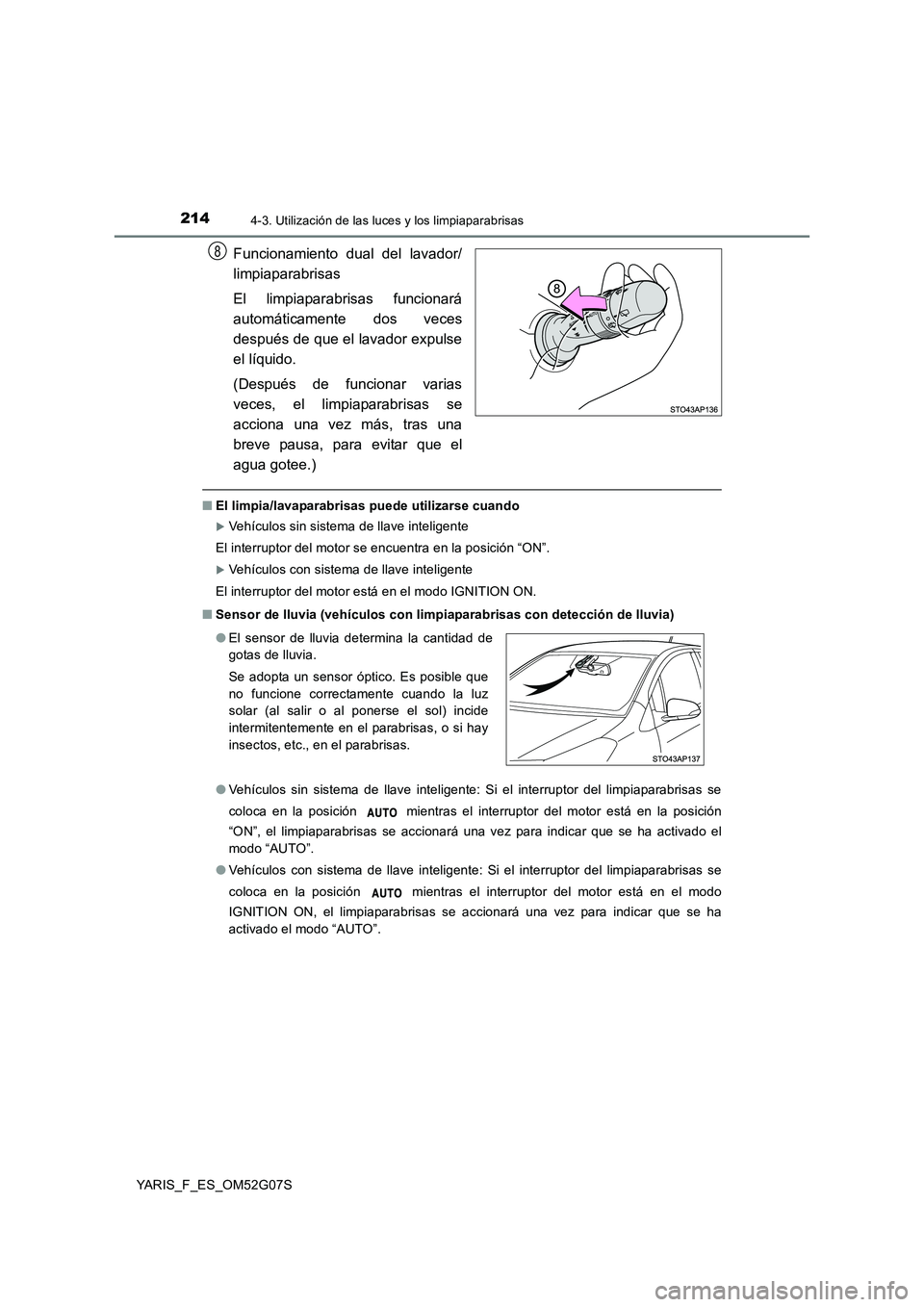

Funcionamiento dual del lavador/
limpiaparabrisas
El limpiaparabrisas funcionará
automáticamente dos veces
después de que el lavador expulse
el líquido.
(Después de funcionar varias
veces, el limpiaparabrisas se
acciona una vez más, tras una
breve pausa, para evitar que el
agua gotee.)
■ El limpia/lavaparabrisas puede utilizarse cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor del motor está en el modo IGNITION ON.
■ Sensor de lluvia (vehículos con limpiaparabrisas con detección de lluvia)
● Vehículos sin sistema de llave inteligente: Si el interruptor del limpiaparabrisas se
coloca en la posición mientras el interruptor del motor está en la posición
“ON”, el limpiaparabrisas se accionará una vez para indicar que se ha activado el
modo “AUTO”.
● Vehículos con sistema de llave inteligente: Si el interruptor del limpiaparabrisas se
coloca en la posición mientras el interruptor del motor está en el modo
IGNITION ON, el limpiaparabrisas se accionará una vez para indicar que se ha
activado el modo “AUTO”.
8
● El sensor de lluvia determina la cantidad de
gotas de lluvia.
Se adopta un sensor óptico. Es posible que
no funcione correctamente cuando la luz
solar (al salir o al ponerse el sol) incide
intermitentemente en el parabrisas, o si hay
insectos, etc., en el parabrisas.

2154-3. Utilización de las luces y los limpiaparabrisas
4
Conducción
YARIS_F_ES_OM52G07S

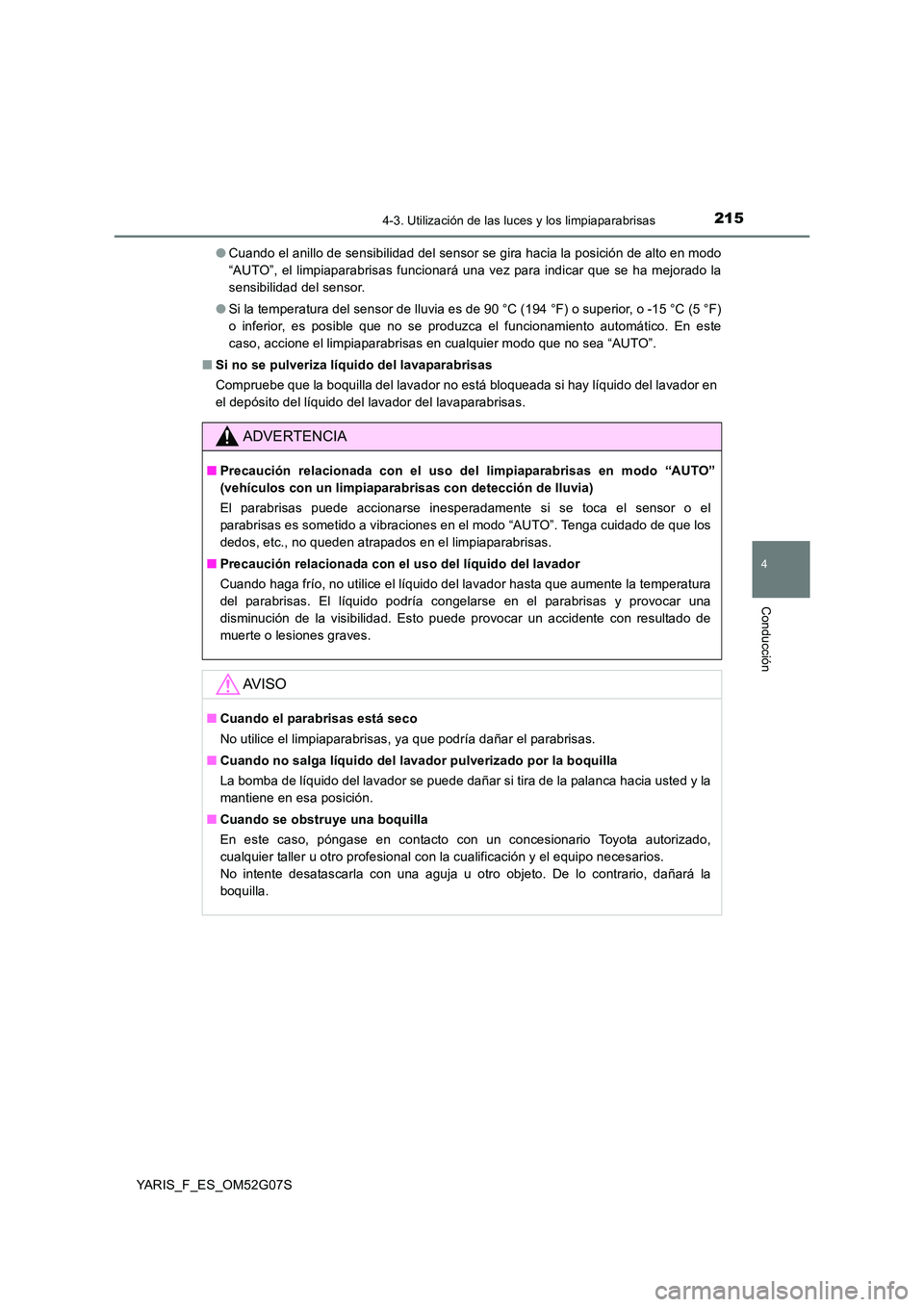

● Cuando el anillo de sensibilidad del sensor se gira hacia la posición de alto en modo
“AUTO”, el limpiaparabrisas funcionará una vez para indicar que se ha mejorado la
sensibilidad del sensor.
● Si la temperatura del sensor de lluvia es de 90 °C (194 °F) o superior, o -15 °C (5 °F)
o inferior, es posible que no se produzca el funcionamiento automático. En este
caso, accione el limpiaparabrisas en cualquier modo que no sea “AUTO”.
■ Si no se pulveriza líquido del lavaparabrisas
Compruebe que la boquilla del lavador no está bloqueada si hay líquido del lavador en
el depósito del líquido del lavador del lavaparabrisas.
ADVERTENCIA
■ Precaución relacionada con el uso del limpiaparabrisas en modo “AUTO”
(vehículos con un limpiaparabrisas con detección de lluvia)
El parabrisas puede accionarse inesperadamente si se toca el sensor o el
parabrisas es sometido a vibraciones en el modo “AUTO”. Tenga cuidado de que los
dedos, etc., no queden atrapados en el limpiaparabrisas.
■ Precaución relacionada con el uso del líquido del lavador
Cuando haga frío, no utilice el líquido del lavador hasta que aumente la temperatura
del parabrisas. El líquido podría congelarse en el parabrisas y provocar una
disminución de la visibilidad. Esto puede provocar un accidente con resultado de
muerte o lesiones graves.
AV I S O
■ Cuando el parabrisas está seco
No utilice el limpiaparabrisas, ya que podría dañar el parabrisas.
■ Cuando no salga líquido del lavador pulverizado por la boquilla
La bomba de líquido del lavador se puede dañar si tira de la palanca hacia usted y la
mantiene en esa posición.
■ Cuando se obstruye una boquilla
En este caso, póngase en contacto con un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo necesarios.
No intente desatascarla con una aguja u otro objeto. De lo contrario, dañará la
boquilla.

2234-5. Toyota Safety Sense
4
Conducción
YARIS_F_ES_OM52G07S

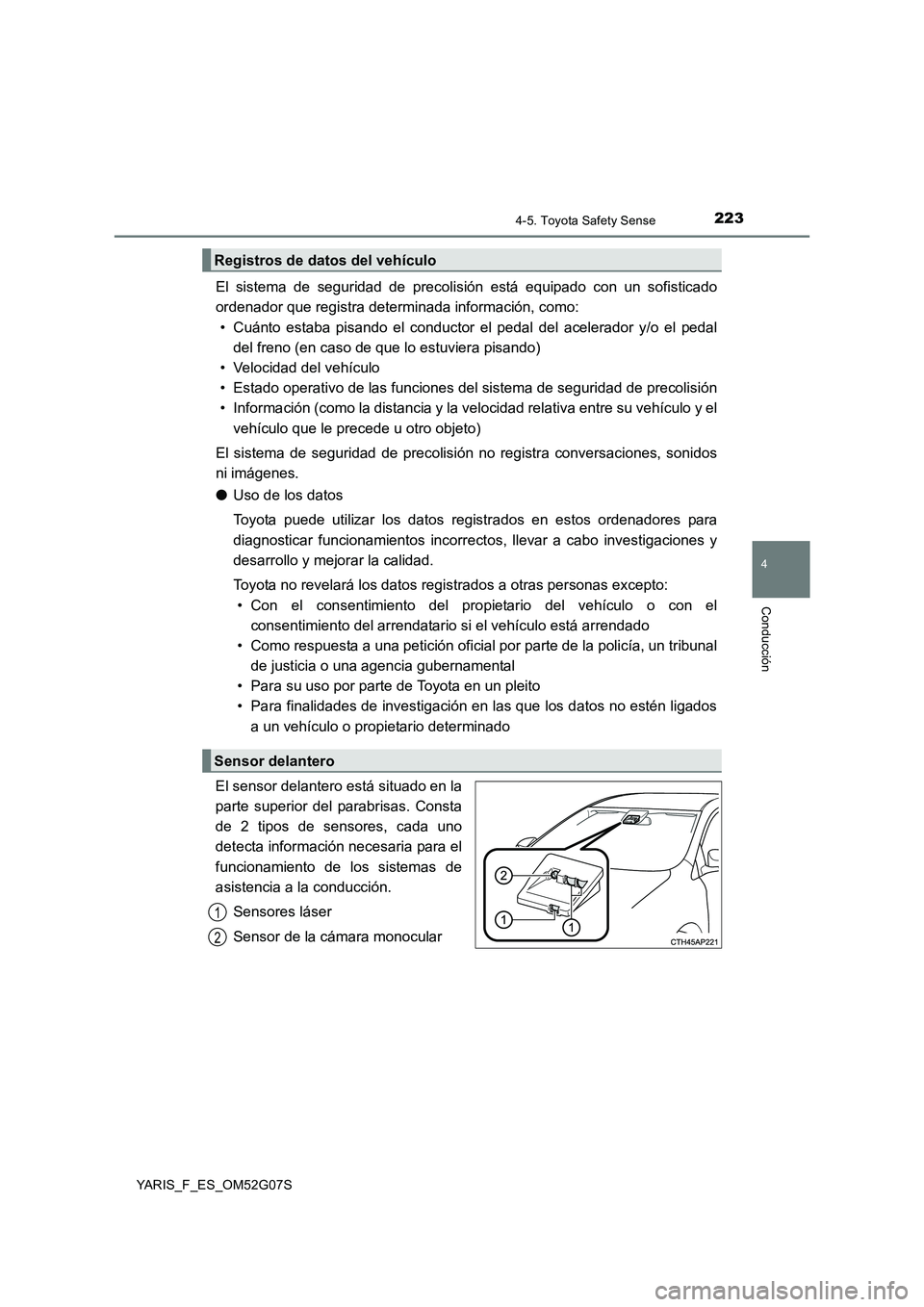

El sistema de seguridad de precolisión está equipado con un sofisticado
ordenador que registra determinada información, como:
• Cuánto estaba pisando el conductor el pedal del acelerador y/o el pedal
del freno (en caso de que lo estuviera pisando)
• Velocidad del vehículo
• Estado operativo de las funciones del sistema de seguridad de precolisión
• Información (como la distancia y la velocidad relativa entre su vehículo y el
vehículo que le precede u otro objeto)
El sistema de seguridad de precolisión no registra conversaciones, sonidos
ni imágenes.
● Uso de los datos
Toyota puede utilizar los datos registrados en estos ordenadores para
diagnosticar funcionamientos incorrect os, llevar a cabo investigaciones y
desarrollo y mejorar la calidad.
Toyota no revelará los datos registrados a otras personas excepto:
• Con el consentimiento del propietario del vehículo o con el
consentimiento del arrendatario si el vehículo está arrendado
• Como respuesta a una petición oficial por parte de la policía, un tribunal
de justicia o una agencia gubernamental
• Para su uso por parte de Toyota en un pleito
• Para finalidades de investigación en las que los datos no estén ligados
a un vehículo o propietario determinado
El sensor delantero está situado en la
parte superior del parabrisas. Consta
de 2 tipos de sensores, cada uno
detecta información necesaria para el
funcionamiento de los sistemas de
asistencia a la conducción.
Sensores láser
Sensor de la cámara monocular
Registros de datos del vehículo
Sensor delantero
1
2

2244-5. Toyota Safety Sense
YARIS_F_ES_OM52G07S
ADVERTENCIA

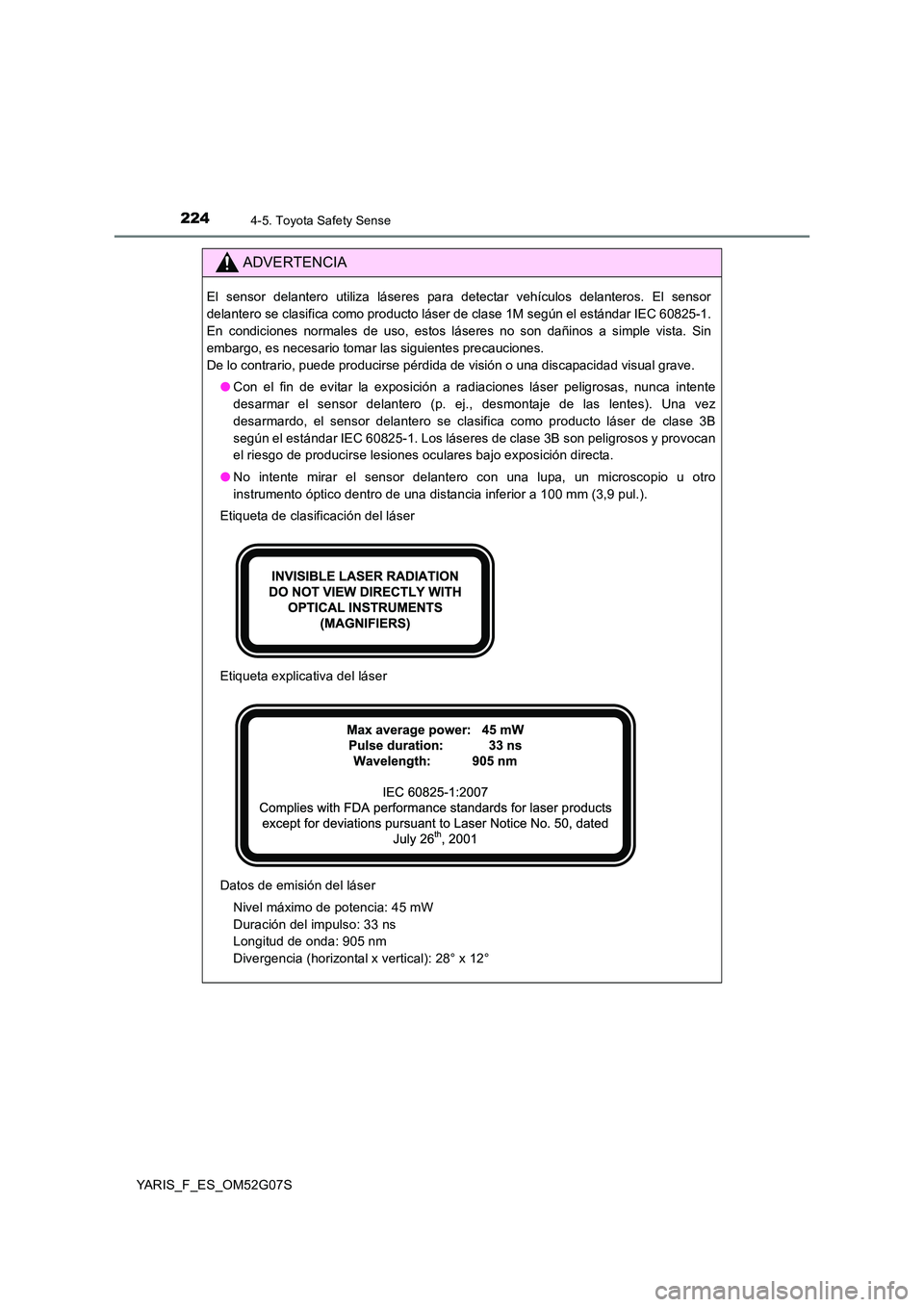

El sensor delantero utiliza láseres para detectar vehículos delanteros. El sensor
delantero se clasifica como producto láser de clase 1M según el estándar IEC 60825-1.
En condiciones normales de uso, estos láseres no son dañinos a simple vista. Sin
embargo, es necesario tomar las siguientes precauciones.
De lo contrario, puede producirse pérdida de visión o una discapacidad visual grave.
● Con el fin de evitar la exposición a radiaciones láser peligrosas, nunca intente
desarmar el sensor delantero (p. ej., desmontaje de las lentes). Una vez
desarmardo, el sensor delantero se clasifica como producto láser de clase 3B
según el estándar IEC 60825-1. Los láseres de clase 3B son peligrosos y provocan
el riesgo de producirse lesiones oculares bajo exposición directa.
● No intente mirar el sensor delantero con una lupa, un microscopio u otro
instrumento óptico dentro de una distancia inferior a 100 mm (3,9 pul.).
Etiqueta de clasificación del láser
Etiqueta explicativa del láser
Datos de emisión del láser
Nivel máximo de potencia: 45 mW
Duración del impulso: 33 ns
Longitud de onda: 905 nm
Divergencia (horizontal x vertical): 28° x 12°

2254-5. Toyota Safety Sense
4
Conducción
YARIS_F_ES_OM52G07S
AV I S O

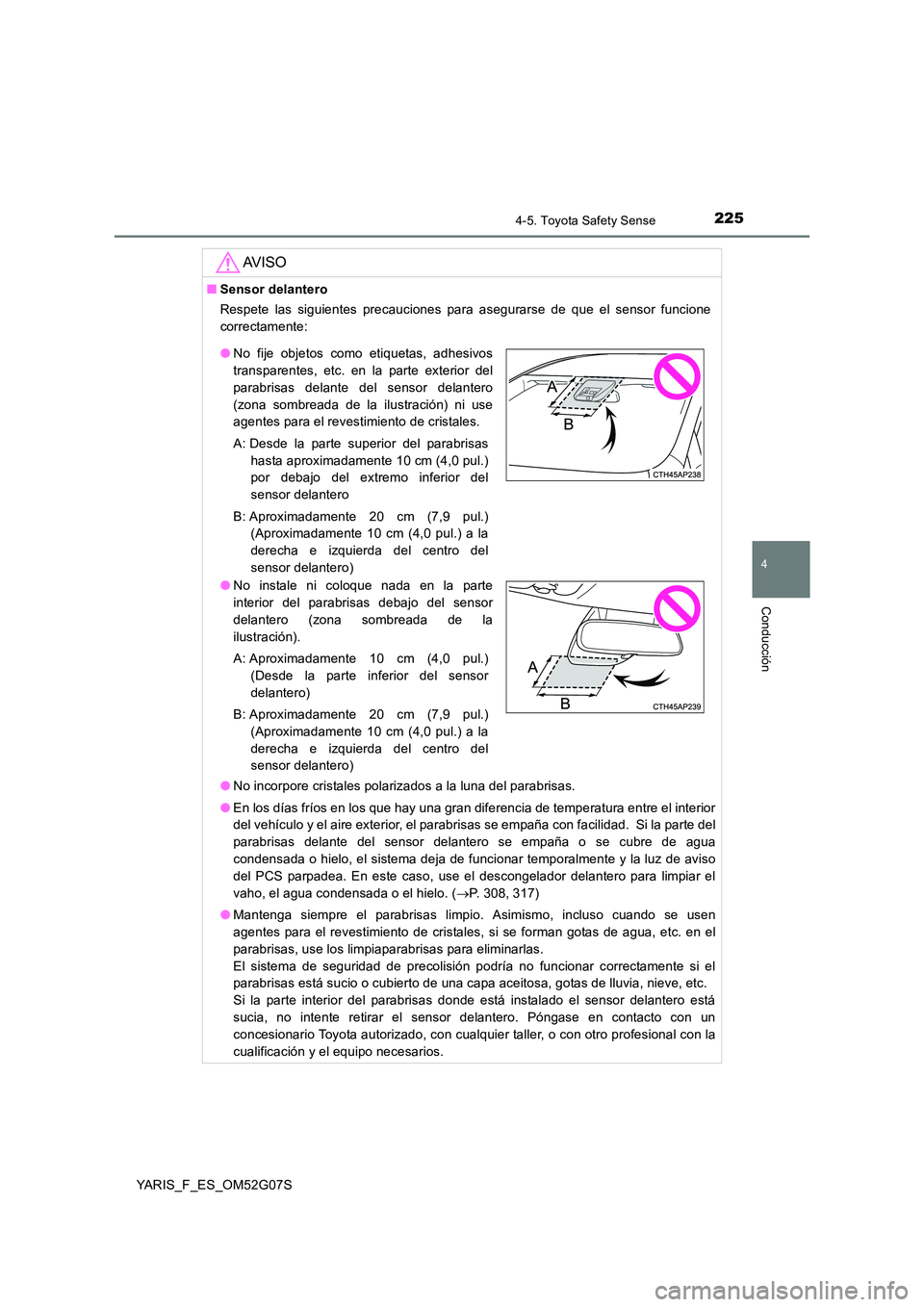

■Sensor delantero
Respete las siguientes precauciones para asegurarse de que el sensor funcione
correctamente:
● No incorpore cristales polarizados a la luna del parabrisas.
● En los días fríos en los que hay una gran diferencia de temperatura entre el interior
del vehículo y el aire exterior, el parabrisas se empaña con facilidad. Si la parte del
parabrisas delante del sensor delantero se empaña o se cubre de agua
condensada o hielo, el sistema deja de funcionar temporalmente y la luz de aviso
del PCS parpadea. En este caso, use el descongelador delantero para limpiar el
vaho, el agua condensada o el hielo. ( P. 308, 317)
● Mantenga siempre el parabrisas limpio. Asimismo, incluso cuando se usen
agentes para el revestimiento de cristales, si se forman gotas de agua, etc. en el
parabrisas, use los limpiaparabrisas para eliminarlas.
El sistema de seguridad de precolisión podría no funcionar correctamente si el
parabrisas está sucio o cubierto de una capa aceitosa, gotas de lluvia, nieve, etc.
Si la parte interior del parabrisas donde está instalado el sensor delantero está
sucia, no intente retirar el sensor delantero. Póngase en contacto con un
concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.
● No fije objetos como etiquetas, adhesivos
transparentes, etc. en la parte exterior del
parabrisas delante del sensor delantero
(zona sombreada de la ilustración) ni use
agentes para el revestimiento de cristales.
A: Desde la parte superior del parabrisas
hasta aproximadamente 10 cm (4,0 pul.)
por debajo del extremo inferior del
sensor delantero
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)
● No instale ni coloque nada en la parte
interior del parabrisas debajo del sensor
delantero (zona sombreada de la
ilustración).
A: Aproximadamente 10 cm (4,0 pul.)
(Desde la parte inferior del sensor
delantero)
B: Aproximadamente 20 cm (7,9 pul.)
(Aproximadamente 10 cm (4,0 pul.) a la
derecha e izquierda del centro del
sensor delantero)

2264-5. Toyota Safety Sense
YARIS_F_ES_OM52G07S
AV I S O

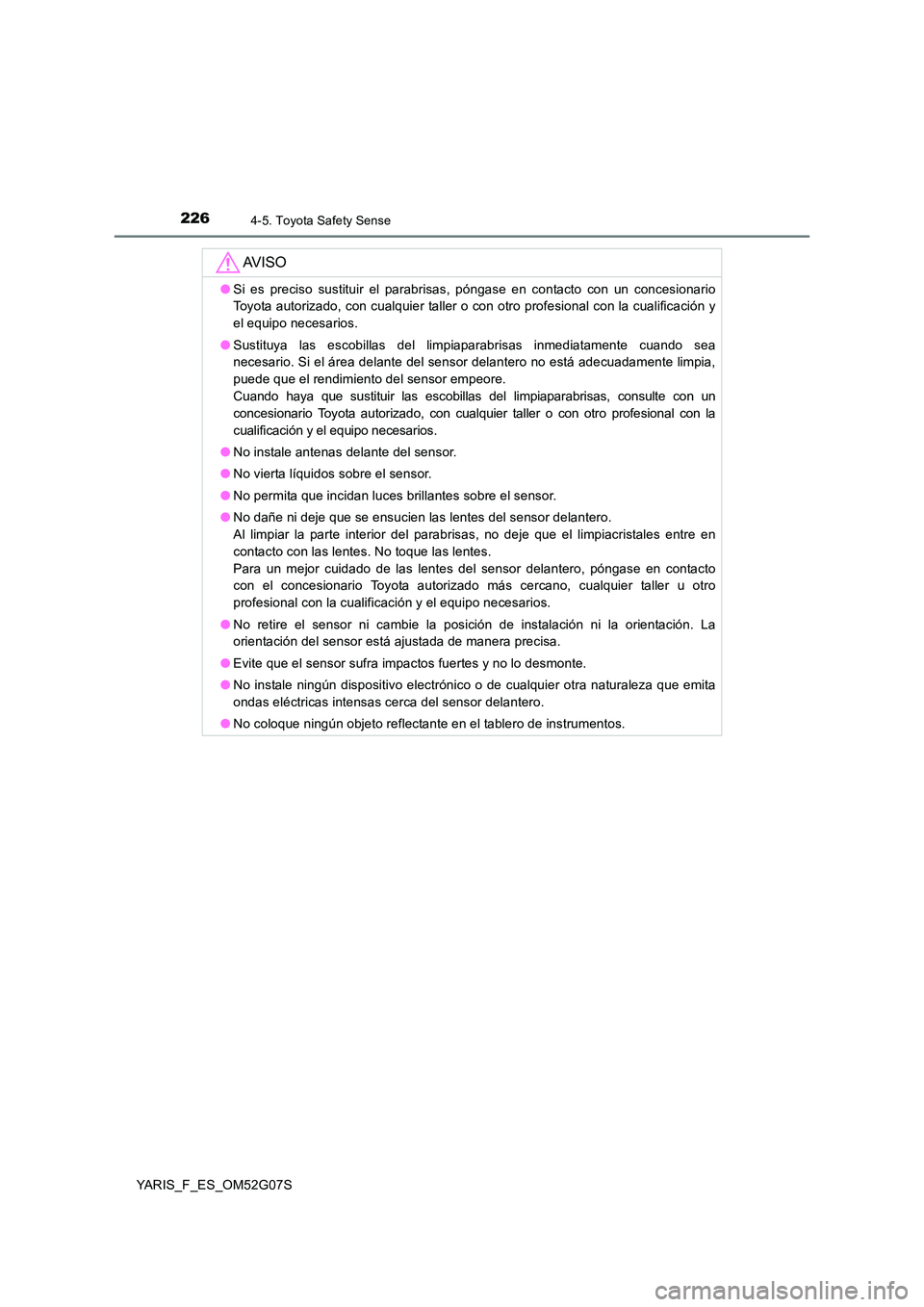

●Si es preciso sustituir el parabrisas, póngase en contacto con un concesionario
Toyota autorizado, con cualquier taller o con otro profesional con la cualificación y
el equipo necesarios.
● Sustituya las escobillas del limpiaparabrisas inmediatamente cuando sea
necesario. Si el área delante del sensor delantero no está adecuadamente limpia,
puede que el rendimiento del sensor empeore.
Cuando haya que sustituir las escobillas del limpiaparabrisas, consulte con un
concesionario Toyota autorizado, con cualquier taller o con otro profesional con la
cualificación y el equipo necesarios.
● No instale antenas delante del sensor.
● No vierta líquidos sobre el sensor.
● No permita que incidan luces brillantes sobre el sensor.
● No dañe ni deje que se ensucien las lentes del sensor delantero.
Al limpiar la parte interior del parabrisas, no deje que el limpiacristales entre en
contacto con las lentes. No toque las lentes.
Para un mejor cuidado de las lentes del sensor delantero, póngase en contacto
con el concesionario Toyota autorizado más cercano, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
● No retire el sensor ni cambie la posición de instalación ni la orientación. La
orientación del sensor está ajustada de manera precisa.
● Evite que el sensor sufra impactos fuertes y no lo desmonte.
● No instale ningún dispositivo electrónico o de cualquier otra naturaleza que emita
ondas eléctricas intensas cerca del sensor delantero.
● No coloque ningún objeto reflectante en el tablero de instrumentos.
