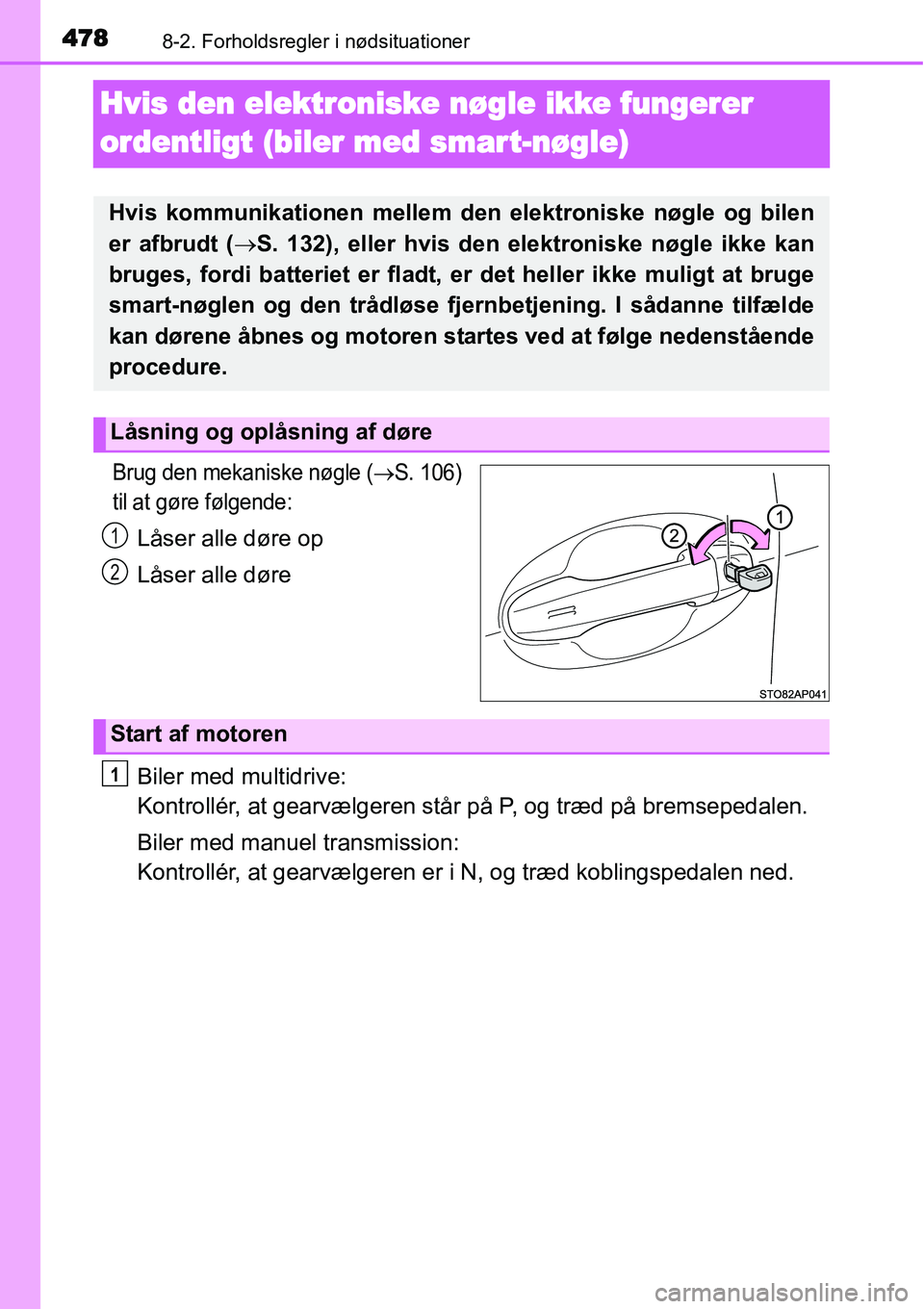

4788-2. Forholdsregler i nødsituationer
Hvis den elektroniske nøgle ikke fungerer
ordentligt (biler med smar t-nøgle)
Brug den mekaniske nøgle (→S. 106)
til at gøre følgende:
Låser alle døre op
Låser alle døre
Biler med multidrive:
Kontrollér, at gearvælgeren står på P, og træd på bremsepedalen.
Biler med manuel transmission:
Kontrollér, at gearvælgeren er i N, og træd koblingspedalen ned.
Hvis kommunikationen mellem den elektroniske nøgle og bilen
er afbrudt (→S. 132), eller hvis den elektroniske nøgle ikke kan
bruges, fordi batteriet er fladt, er det heller ikke muligt at bruge
smart-nøglen og den trådløse fjernbetjening. I sådanne tilfælde
kan dørene åbnes og motoren startes ved at følge nedenstående
procedure.
Låsning og oplåsning af døre
1
2
Start af motoren
1

4798-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
Lad siden med Toyota-emble-
met på den elektroniske nøgle
berøre tændingskontakten.
Tændingskontakten drejer til
IGNITION ON.
Når smart-nøglen er deaktiveret i
en tilpasset indstilling, drejer tæn-
dingskontakten til ACCESSORY.
Træd bremsepedalen (multidrive) eller koblingspedalen (manuel
transmission) helt ned, og kontrollér, at (grøn) lyser.
Tryk på tændingskontakten.
Hvis motoren fortsat ikke kan startes, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
■Standsning af motoren
Sæt gearvælgeren på P (multidrive) eller N (manuel transmission), og tryk på
tændingskontakten, som du plejer at gøre, når du standser motoren.
■Sådan udskiftes batteriet i nøglen
Da denne procedure er en midlertidig løsning, anbefales det at skifte batteri i
den elektroniske nøgle, så snart batteriet er ved at være fladt. (→S. 394)
■Ændring af tændingskontaktens tilstand
Slip bremsepedalen (multidrive) eller koblingspedalen (manuel transmission),
og tryk på tændingskontakten i trin ovenfor.
Motoren starter ikke og tilstanden ændres, hver gang der trykkes på kontak-
ten. (→S. 188)
■Hvis den elektroniske nøgle ikke fungerer ordentligt
Kontrollér, at smart-nøglen ikke er blevet deaktiveret i en tilpasset indstilling.
Hvis funktionen er slået fra, skal du slå den til.
(Funktioner, der kan tilpasses individuelt: →S. 515)
2
3
4
3

4918-2. Forholdsregler i nødsituationer
8
Hvis der opstår problemer
Hvis bilen kører fast
Stands motoren. Træk parkeringsbremsen, og sæt gearvælgeren i
P (multidrive) eller N (manuel transmission).
Fjern mudder, sne eller sand omkring forhjulene.
Anbring træ, sten eller andet materiale, der kan øge friktionen,
under forhjulene.
Start motoren igen.
Sæt gearvælgeren på D eller R (multidrive) eller 1 eller R (manuel
transmission), og slæk parkeringsbremsen. Træd derefter forsigtigt
på speederpedalen.
■Hvis det er svært at få bilen fri
■Nødbugseringskroge
Gør som følger ved hjulspin i mudder, sand eller sne:
Tryk på kontakten for at slå TRC fra.
Hvis din bil sidder fast og ikke kan komme
ud af stedet, bruges nødbugseringskroge-
ne, så en anden bil kan trække dig fri.
Din bil er ikke egnet til at bugsere en
anden bil.
1
2
3
4
5

4928-2. Forholdsregler i nødsituationer
ADVARSEL
■Når du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
■Når du betjener gearvælgeren
Undgå at flytte gearvælgeren, mens der trædes på speederpedalen.
Dette kan medføre en uventet hurtig acceleration af bilen, hvilket kan forår-
sage en ulykke med død eller alvorlige kvæstelser til følge.
BEMÆRK
■Sådan undgås beskadigelse af transmissionen og andre komponenter
●Undgå hjulspin, og træd ikke mere på speederpedalen end højst nødven-
digt.
●Hvis bilen stadig sidder fast, efter at du har foretaget disse procedurer, kan
det være nødvendigt at slæbe bilen fri.

4949-1. Specifikationer
Vedligeholdelsesdata (brændstof, olie, olie-
stand osv.)
Dimensioner og vægt
Totallængde 3.950 mm
Totalbredde 1.695 mm
To t a l h ø j d e*11.510 mm
1.520 mm
*2
1.530 mm*3
Hjulafstand 2.510 mm
Slidbane
Foran1.485 mm
*4
1.470 mm*5
1.460 mm*6
Bagtil1.470 mm
*4
1.460 mm*5
1.445 mm*6
To t a l v æ g t
1KR-FE-motor 1.450 kg
1NR-FE-motor
XMultidrive
1.500 kg
XManuel transmission
1.490 kg
1ND-TV-motor 1.545 kg
Maks.
tilladt
akselkapacitetForan
X1KR-FE-motor
825 kg
X1NR-FE-motor
850 kg
X1ND-TV-motor
895 kg
Bagtil 825 kg
Tryk på kuglehoved 50 kg

5059-1. Specifikationer
9
Bilens specifikationer
■Benzinmotor
■Dieselmotor
Kølesystem
Mængde
(Reference)
1KR-FE-
motor4,5 l
1NR-FE-
motor
XMultidrive
4,8 l
XManuel transmission
4,6 l
Kølervæsketype
Brug en af følgende typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-base-
ret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
Mængde
(Reference)
XUden varmesystem
4,5 l
XMed varmesystem
4,9 l
Kølervæsketype
Brug en af følgende typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-base-
ret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.

5069-1. Specifikationer
*: Oliemængden er den anbefalede mængde. Hvis det er nødvendigt at skifte
gearolie, skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Tændingssystem (kun benzinmotor)
Tændrør
FabrikatDENSO SC16HR11
Gnistgab1,1 mm
BEMÆRK
■Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
Batteri
Absolut vægtfylde ved
20 °C:1,250 - 1,290 Fuldt opladet
1,160 - 1,200 Halvt opladet
1,060 - 1,100 Afladet
Ladestrømstyrke
Hurtig opladning
Langsom opladning
15 A maks.
5 A maks.
Multidrive
Oliemængde*6,4 l
OlietypeToyota Genuine CVT Fluid FE
BEMÆRK
■Multidrive - gearolietype
Brug af anden multidrive-olie end "Toyota Genuine CVT Fluid FE" kan med-
føre forringelse af gearskiftekvaliteten, fastlåsning af transmissionen ledsa-
get af vibrationer og i yderste konsekvens beskadigelse af bilens
transmission.

5079-1. Specifikationer
9
Bilens specifikationer
Manuel transmission
Gearoliemængde
(Reference)
X1KR-FE-motor
1,7 l
X1NR-FE- og 1ND-TV-motorer
2,4 l
Gearolietype
Brug en af følgende typer:
• "TOYOTA Genuine Manual Transmission Gear
Oil LV"
• Anden gearolie, der opfylder API GL-4- og
SAE 75W-specifikationerne
BEMÆRK
■Gearolie til manuel transmission
Vær opmærksom på, at afhængigt af de særlige egenskaber for den
anvendte motorolie eller driftsbetingelserne, kan lyden af tomgang, gearfor-
nemmelse og/eller brændstofeffektivitet være anderledes eller påvirket.
Toyota anbefaler, at du bruger "TOYOTA Genuine Manual Transmission
Gear Oil LV" for at opnå den bedste ydeevne.
Kobling
Pedalfrigang5 - 15 mm
OlietypeSAE J1704 eller FMVSS No. 116 DOT 4
