2015 TOYOTA PRIUS Bruksanvisningar (in Swedish)

1052. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE
*1: Om hålls intryckt medan denna funktion visas nollställs informationen.
*2: Denna funktion nollställs varje gång hybridsystemet startas.
Visning av körsträcka Genomsnittlig bränsleförbruk-ning, display
1ODO (Vägmätare)
Totalt körsträcka
Genomsnittlig bränsleförbruk-
ning sedan skärmen nollställdesGenomsnittlig bränsleförbrukning
sedan skärmen nollställdes
*1
2
TRIP A (Trippmätare A)Körsträcka sedan senaste noll-
ställning
*1
TRIP A genomsnittlig bränsleför-
brukningGenomsnittlig bränsleförbruk-
ning sedan TRIP A nollställdes
*1
3
TRIP B (Trippmätare B)Körsträcka sedan senaste noll-
ställning
*1
TRIP B genomsnittlig bränsleför-
brukningGenomsnittlig bränsleförbruk-
ning sedan TRIP B nollställdes
*1
4
(Körsträcka sedan hybrid-
systemet startades) Körsträcka sedan hybridsyste-
met startades
*2
Genomsnittlig bränsleförbruk-
ning sedan hybridsystemet star-
tadesGenomsnittlig bränsleförbrukning
sedan hybridsystemet startades
*2
5
(Körsträcka till tom tank)
Ungefärligt avstånd som bilen
kan köras baserat på aktuell
mängd bränsle i tanken
Tom skärm
6Tom skärmTom skärm
12
OM47A31SE.book Page 105 Frid ay, January 22, 2016 8:14 PM

1062. Instrumentgrupp
OM47A31SE
Enkel skärm eller delad skärm kan väljas till huvudskärmen.
Om delad skärm har valts kan olika uppgifter visas på en sidoskärm utöver
innehållet på den enkla skärmen.
Välj inställningsskärmen ”Meter Customize” ( ) med skär-
men på informationsdisplayen, och tryck sedan på .
( → Sid. 134)
Tryck på eller på ratten fö r att välja ”Simple/Split Screen”.
Tryck på för att visa inställningsskärmen.
Tryck på eller på ratten
för att välja visningsläge.
Tryck på .
Innehållet på huvudskärmen växlar till det valda visningsläget.
Tryck på för att återgå till föregående skärm.
XModeller utan RSA [Vägskyltsigenk änning] och hastighetsbegrän-
sare
Om delad skärm har valts för huvudskärm kan innehållet på sidoskär-
men väljas.
XModeller med RSA [Vägskyltsig enkänning] och hastighetsbegrän-
sare
Om RSA och/eller hastighetsbegräns aren är avstängd kan innehållet
på sidoskärmen väljas.
Växla displayläge (modeller utan RSA [Vägskyltsigenkänning]
och/eller hastighetsbegränsare)
1
2
3
4
Innehåll som växlas visas på sidoskärmen
5
OM47A31SE.book Page 106 Frid ay, January 22, 2016 8:14 PM

1072. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE
Tryck på eller på rat-
ten, och välj sidoskärmen.
Om sidoskärmen har valts visas på sidoskärmen.
Tryck på eller på ratten för att välja funktionen som ska
visas.
Var och en av följande tre skärmar kan visas.
1
2
Information på displayenReferens
Hybridsystem, indikeringslampa En lättavläst hybridsystemsindikator visas.
Se Sid. 114 för information om hur hybridsystemsin-
dikatorn läses av.
Aktuell bränsleförbrukning
Den aktuella bränsleförbrukningen under körning visas.
• Markeringen indikerar det visade värdet pådisplayen för genomsnittlig bränsleförbrukning
(→ Sid. 104). När displayen för genomsnittlig
bränsleförbrukning växlar så ändras även läget
för markeringen .
• När genomsnittlig bränsleförbrukning nollställs
så ställs även läget för markeringen på 0.
Hybridbatteriets status Samma innehåll visas som för hybridbatteriets status
på energiövervakningen. ( →Sid. 113)
OM47A31SE.book Page 107 Frid ay, January 22, 2016 8:14 PM

1082. Instrumentgrupp
OM47A31SE
■Utetemperatur, display
●I följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla, eller vid körning i låg hastighet (under 20 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller tunnel etc.)
● Om ”–” eller ”E” visas kan en funktionsstörning för\
eligga i systemet.
Kör bilen till en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.
■ Körsträcka till tom tank
●Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför
kan den verkliga körsträckan skilja sig från den som visas.
● Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte dis-
playen.
Tryck startknappen till avstängt läge medan du tankar bilen. Displayen upp-
dateras eventuellt inte om bilen tankas utan att startknappen har tryckts till
avstängt läge.
■ Växla körläge ( →Sid. 335)
*: Den animerade bilden som visas när körläget ändras kan stängas av med
en inställning bland ”Meter Customize”. ( →Sid. 137)
Om körläget ändras, ändras även körlä-
gesindikatorn och en animerad bild
* visas
på informationsdisplayen.
Bakgrundsfärgen på huvudskärm, ener-
giövervakning ( →Sid. 112) och hybrid-
systemsindikator ( →Sid. 114) växlar
enligt följande.
KörlägenBakgrundsfärg
Normalt läge Grön
Power-lägeRöd
Körläge EcoBlå
OM47A31SE.book Page 108 Frid ay, January 22, 2016 8:14 PM

109
2
2. Instrumentgrupp
Instrumentgrupp
OM47A31SE
Informationsdisplay
Information som hänför sig till res-
pektive symbol på informations-
displayens övre del kan visas.
Symbolerna väljs med kontrol-
lerna på ratten.
Symboler visas när du trycker på eller på ratten och de
slocknar kort efter du har tryckt på
knappen.
Skärmar som är kopplade till bilens funktioner viss eventuellt automatiskt
enligt driftstatus för respektive funktion.
Olika typer av information om bi len kan visas, inklusive drifts-
status for varje system och uppgift er relaterade till Eco-körning.
Inställningarna för varje system kan ändras enligt förarens öns-
kemål.
Information på displayen
OM47A31SE.book Page 109 Frid ay, January 22, 2016 8:14 PM

1102. Instrumentgrupp
OM47A31SE
*1: I förekommande fall
*2: Om det finns ett varningsmeddelande som kan visas ändras färgen på till gult.
Meny-
symbolerInnehållSidor
Körinformation Energimonitorn som visar hybridsystemets
driftsstatus, eller annan information, exempelvis
bränsleförbrukning visas. Sid. 111
Ljudanläggningslänkad display
Inställningar för ljudanläggningen kan ändras.Sid. 128
Skärm för inställningar av luftkonditioneringen
Inställningar för luftkonditioneringen kan ändras.Sid. 129
Förarstödssystem, information Information som hänför sig till förarstödssystem,
t.ex. LDA (Aktiv körfilsvarning med styrnings-
kontroll)
*1 och aktiv farthållare*1 visas.
Sid. 133
Visning av varningsmeddelande*2
Varningsmeddelanden visas.Sid. 133
Display för inställningarInställningar av bilens funktionen, instrumentvis-
ningar, etc, kan ändras.
Sid. 134
OM47A31SE.book Page 110 Frid ay, January 22, 2016 8:14 PM

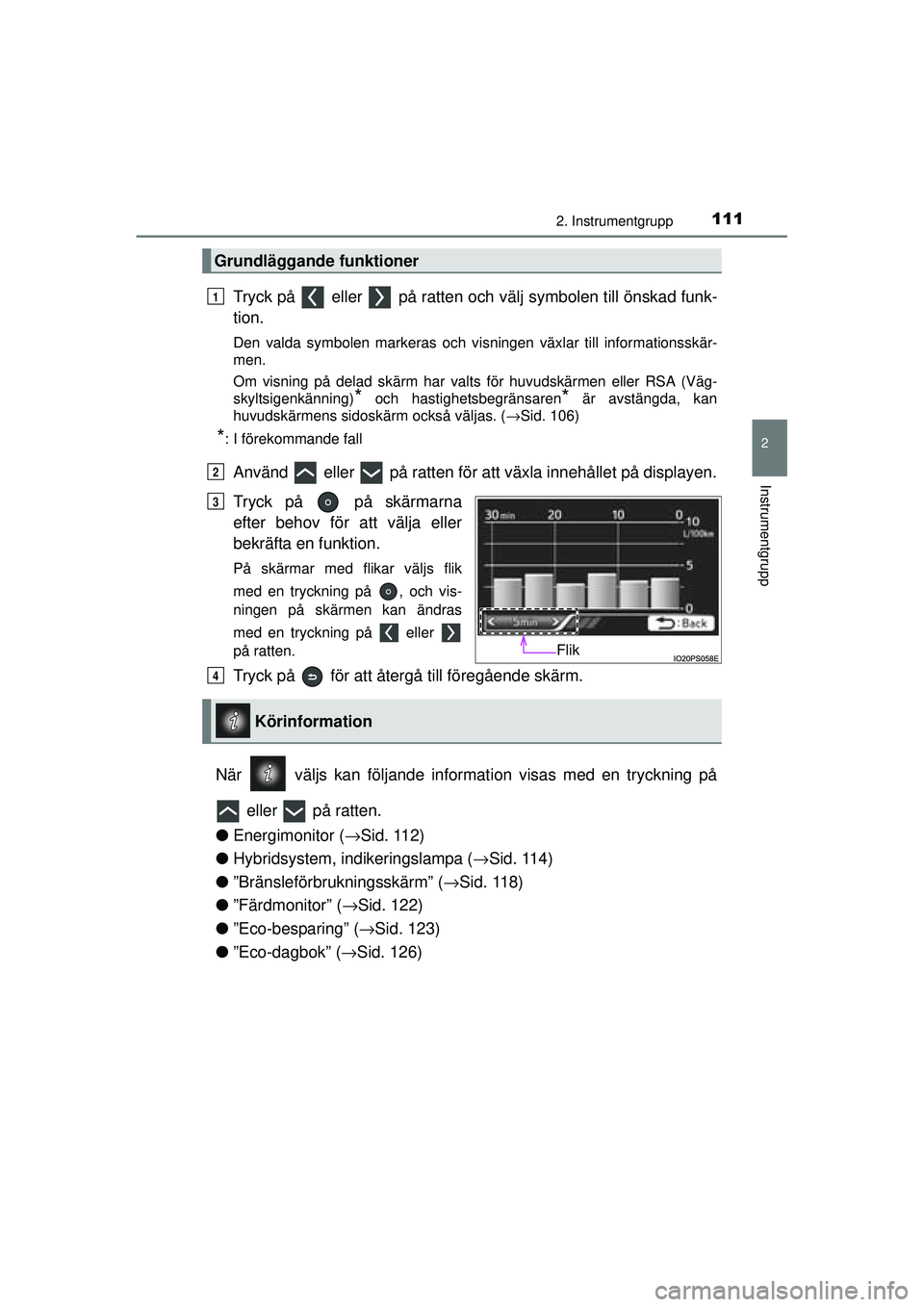

1112. Instrumentgrupp
2
Instrumentgrupp
OM47A31SE
Tryck på eller på ratten och välj symbolen till önskad funk-
tion.
Den valda symbolen markeras och visningen växlar till informationsskär-
men.
Om visning på delad skärm har valts för huvudskärmen eller RSA (Väg-
skyltsigenkänning)
* och hastighetsbegränsaren* är avstängda, kan
huvudskärmens sidoskärm också väljas. ( →Sid. 106)
*: I förekommande fall
Använd eller på ratten för att växla innehållet på displayen.
Tryck på på skärmarna
efter behov för att välja eller
bekräfta en funktion.
På skärmar med flikar väljs flik
med en tryckning på , och vis-
ningen på skärmen kan ändras
med en tryckning på eller
på ratten.
Tryck på för att återgå till föregående skärm.
När väljs kan följande informat ion visas med en tryckning på
eller på ratten.
● Energimonitor ( →Sid. 112)
● Hybridsystem, indikeringslampa ( →Sid. 114)
● ”Bränsleförbrukningsskärm” ( →Sid. 118)
● ”Färdmonitor” ( →Sid. 122)
● ”Eco-besparing” ( →Sid. 123)
● ”Eco-dagbok” ( →Sid. 126)
Grundläggande funktioner
1
2
Flik
3
Körinformation
4
OM47A31SE.book Page 111 Frid ay, January 22, 2016 8:14 PM

1122. Instrumentgrupp
OM47A31SE
◆Energimonitor
Energimonitorn kan användas till att kontrollera status för bilkör-
ningen, hybridsystemets drift och regenereringen av energi.
När energi är i omlopp visas en pil och en tydlig ljuspunkt är i rörel-
se för att indikera energiflödets riktning. När ingen energi är i
omlopp visas ingen ljudpunkt.
Bensinmotor
Elmotor
Hybridbatteri
Däck
Ljuspunkt som visar energi-
flödet
Samtliga pilar visas på bilden i förkla-
rande syfte, men det verkliga inne-
hållet på skärmen är annorlunda.
(Skärm, exempel)
●När hybridbatteriet laddas rör dig ljuspunkten mot .
● Under körning rör sig ljuspunkten från eller (eller båda
beroende på situationen ) mot .
*
●Under körning roterar hjulen på bilden.
*: Visningen kan variera beroende på körförhållanden.
1
2
3
4
5
3
12
4
