1874-1. Před jízdou
Corolla_TMMT_EE (OM12F04CZ)
4
Jízda
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm
2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 603)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Osvětlení přívěsu
Při každém připojení přívěsu zkontrolujte, zda směrová a brzdová světla fun-
gují správně. Přímé napojení k vašemu vozidlu může poškodit elektrický sys-
tém a způsobit poruchu světel.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
tě
ž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 184)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.
1904-1. Před jízdou
Corolla_TMMT_EE (OM12F04CZ)■
Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (S. 583)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí páku do P (Multidrive), E, M nebo
R (vícerežimová manuální převodovka) a 1 nebo R (manuální pře-
vodovka).
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole. Jejich nedodržení může za-
příčinit nehodu, mající za následek smrt nebo vážná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 184)
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
■Abyste zabránili nehodě nebo zranění
●Vozidla s tempomatem: Při tažení nepoužívejte tempomat.
●Vozidla s kompaktním rezervním kolem: Netáhněte přívěs, když je na vozi-
dle namontováno kompaktní rezervní kolo.
●
Vozidla se sadou pro nouzovou opravu pneumatiky: Netáhněte vozidlo,
když je namontovaná pneumatika opravena pomocí sady pro nouzovou
opravu pneumatiky.
4436-3. Údržba svépomocí
Corolla_TMMT_EE (OM12F04CZ)
6
Údržba a péče

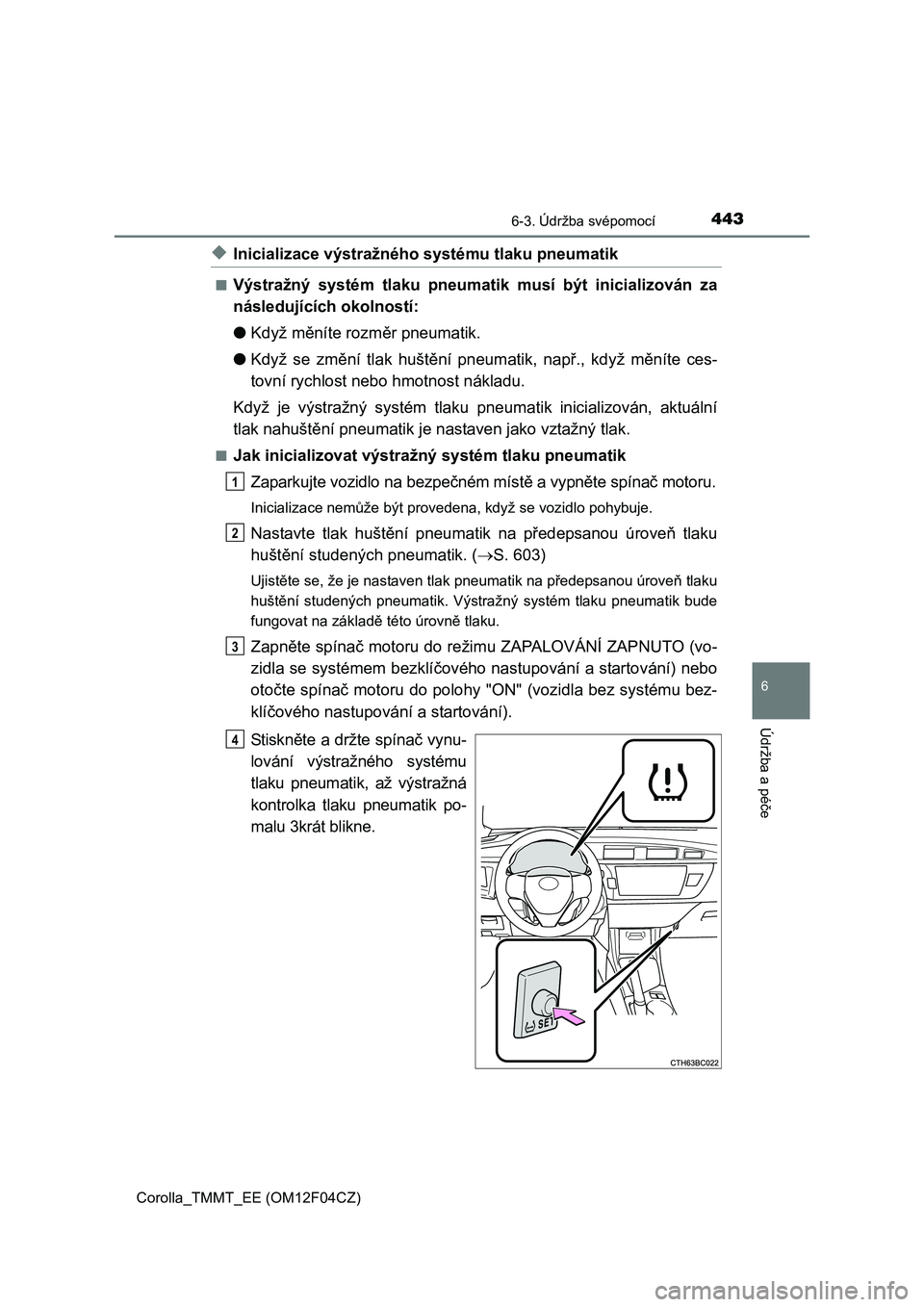

◆Inicializace výstražného systému tlaku pneumatik
■Výstražný systém tlaku pneumatik musí být inicializován za
následujících okolností:
●Když měníte rozměr pneumatik.
●Když se změní tlak huštění pneumatik, např., když měníte ces-
tovní rychlost nebo hmotnost nákladu.
Když je výstražný systém tlaku pneumatik inicializován, aktuální
tlak nahuštění pneumatik je nastaven jako vztažný tlak.
■Jak inicializovat výstražný systém tlaku pneumatik
Zaparkujte vozidlo na bezpečném místě a vypněte spínač motoru.
Inicializace nemůže být provedena, když se vozidlo pohybuje.
Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. (S. 603)
Ujistěte se, že je nastaven tlak pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. Výstražný systém tlaku pneumatik bude
fungovat na základě této úrovně tlaku.
Zapněte spínač motoru do režimu ZAPALOVÁNÍ ZAPNUTO (vo-
zidla se systémem bezklíčového nastupování a startování) nebo
otočte spínač motoru do polohy "ON" (vozidla bez systému bez-
klíčového nastupování a startování).
Stiskněte a držte spínač vynu-
lování výstražného systému
tlaku pneumatik, až výstražná
kontrolka tlaku pneumatik po-
malu 3krát blikne.
1
2
3
4
4536-3. Údržba svépomocí
Corolla_TMMT_EE (OM12F04CZ)
6
Údržba a péče

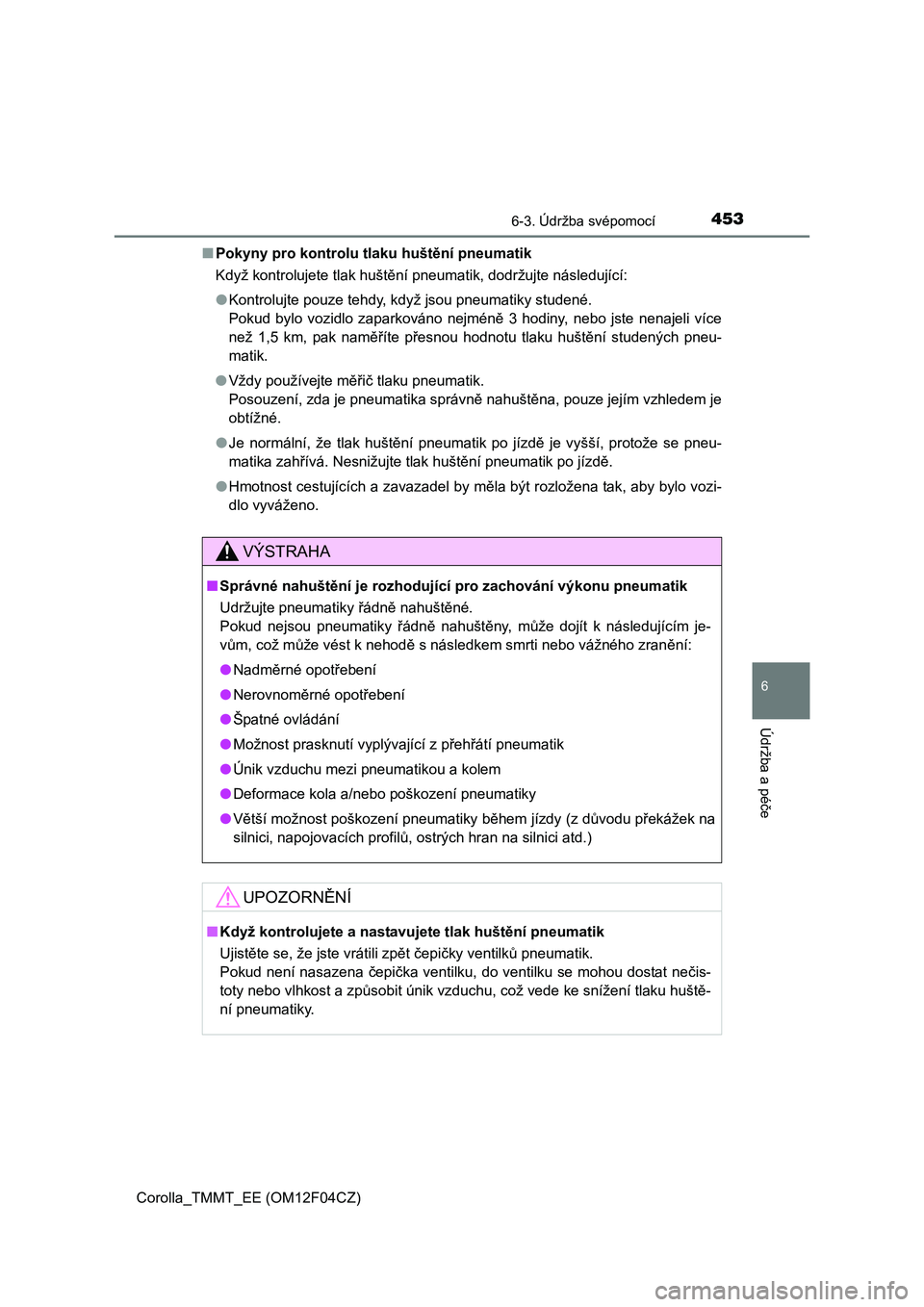

■Pokyny pro kontrolu tlaku huštění pneumatik
Když kontrolujete tlak huštění pneumatik, dodržujte následující:
●Kontrolujte pouze tehdy, když jsou pneumatiky studené.
Pokud bylo vozidlo zaparkováno nejméně 3 hodiny, nebo jste nenajeli více
než 1,5 km, pak naměříte přesnou hodnotu tlaku huštění studených pneu-
matik.
●Vždy používejte měřič tlaku pneumatik.
Posouzení, zda je pneumatika správně nahuštěna, pouze jejím vzhledem je
obtížné.
●Je normální, že tlak huštění pneumatik po jízdě je vyšší, protože se pneu-
matika zahřívá. Nesnižujte tlak huštění pneumatik po jízdě.
●Hmotnost cestujících a zavazadel by měla být rozložena tak, aby bylo vozi-
dlo vyváženo.
VÝSTRAHA
■Správné nahuštění je rozhodující pro zachování výkonu pneumatik
Udržujte pneumatiky řádně nahuštěné.
Pokud nejsou pneumatiky řádně nahuštěny, může dojít k následujícím je-
vům, což může vést k nehodě s následkem smrti nebo vážného zranění:
●Nadměrné opotřebení
●Nerovnoměrné opotřebení
●Špatné ovládání
●Možnost prasknutí vyplývající z přehřátí pneumatik
●Únik vzduchu mezi pneumatikou a kolem
●Deformace kola a/nebo poškození pneumatiky
●Větší možnost poškození pneumatiky během jízdy (z důvodu překážek na
silnici, napojovacích profilů, ostrých hran na silnici atd.)
UPOZORNĚNÍ
■Když kontrolujete a nastavujete tlak huštění pneumatik
Ujistěte se, že jste vrátili zpět čepičky ventilků pneumatik.
Pokud není nasazena čepička ventilku, do ventilku se mohou dostat nečis-
toty nebo vlhkost a způsobit únik vzduchu, což vede ke snížení tlaku huště-
ní pneumatiky.
590
Corolla_TMMT_EE (OM12F04CZ)
8-1. Technické údaje
Údaje o údržbě (palivo, hladina oleje, atd.)
Rozměry a hmotnosti
Celková délka 4 620 mm
Celková šířka 1 775 mm
Celková výška*11 465 mm
1 485 mm
*2
Rozvor 2 700 mm
Rozchod
Vpředu1 535 mm
*3
1 525 mm*4
1 515 mm*5
Vzadu1 535 mm
*3
1 520 mm*4
1 510 mm*5
Celková hmotnost vozidla
Motor 1NR-FE
1 735 kg
Motor 1ZR-FE
1 775 kg
Motor 2ZR-FE
1 785 kg
Motor 1ZR-FAE
1 775 kg
Motor 1ND-TV
1 795 kg
Maximální
přípustné zatížení
nápravyPřední 1 020 kg
Zadní 915 kg
Zatížení na tažný hák 55 kg
625Abecední rejstřík
Corolla_TMMT_EE (OM12F04CZ)
Elektricky ovládaná okna ........ 162
Činnost .................................. 162
Funkce ochrany proti
sevření ................................ 163
Spínač blokování oken.......... 162
Elektrický posilovač řízení
(EPS) ....................................... 274
Funkce .................................. 274
Výstražná kontrolka .............. 498
Elektronický klíč...................... 108
Funkce šetření energie
baterie................................. 118
Když elektronický klíč řádně
nefunguje ............................ 574
Výměna baterie ..................... 459
EPS (Elektrický posilovač
řízení) ...................................... 274
Funkce .................................. 274
Výstražná kontrolka .............. 498
Filtr klimatizace ........................ 457
Funkce ochrany proti sevření
Elektricky ovládaná okna ...... 163
Háček na oděvy........................ 405
Hands-free systém
(pro mobilní telefon).............. 360
Hlavní výstražná kontrolka ..... 502
Hlavové airbagy ......................... 39
Hmotnost .................................. 590
Hodiny....................................... 395
Horní řemen................................ 68
Houkačka .................................. 220Chladicí kapalina motoru ........ 433
Objem ................................... 600
Prohlížení.............................. 433
Příprava a kontrola
před zimou.......................... 283
Chladič...................................... 434
Identifikace ............................... 591
Motor..................................... 592
Vozidlo .................................. 591
Identifikační číslo vozidla ....... 591
Indikátor Eko-jízdy................... 104
Indikátor poruchy .................... 498
Indikátor řazení ................ 211, 215
Indikátory ................................... 86
Informace o jízdě................. 90, 95
Inicializace
Elektricky ovládaná okna ...... 164
Výstražný systém tlaku
pneumatik ........................... 442
IPA............................................. 253
Jízda.......................................... 168
Pokyny pro jízdu v zimě........ 283
Pokyny při záb
ěhu ................ 172
Postupy ................................. 168
Správná poloha....................... 32
E
F
H
CH
I
J
632Abecední rejstřík
Corolla_TMMT_EE (OM12F04CZ)
Tankování ................................. 235
Objem ................................... 595
Otevírání uzávěru palivové
nádrže................................. 237
Typy paliva ............................ 595
Tažení........................................ 487
Nouzové tažení ..................... 487
Přípustná hmotnost
přípojného vozidla .............. 590
Tažení přívěsu ...................... 183
Tažné oko ............................. 489
Tažení přívěsu .......................... 183
Technické údaje ....................... 590
Telefonní spínače* ................... 361
Tempomat................................. 239
Tlak huštění pneumatik ........... 452
Údaje o údržbě...................... 603
TRC (Protiprokluzový
systém) ................................... 274
Údržba
Požadavky na údržbu ........... 415
Údaje o údržbě...................... 590
Údržba svépomocí ................ 418
Údržba svépomocí ................... 418
Ukazatel teploty chladicí
kapaliny motoru....................... 93
Ukazatele .............................. 88, 93
Úložný prostor ......................... 387
Uvíznutí
Když vozidlo uvízne .............. 587Varovná světla ......................... 484
Vícerežimová manuální
převodovka
Když nelze přesunout řadicí
páku.................................... 573
Režim Easy (E) ..................... 211
Režim Easy sports (Es) ........ 210
Režim Manual (M) ................ 210
Vícerežimová manuální
převodovka ......................... 209
Vnější zpětná zrcátka .............. 159
Odmlžování vnějších
zpětných zrcátek ................ 305
Seřízení a sklopení ............... 159
Vnitřní lampičky ....................... 384
Vnitřní zpětné zrcátko ............. 156
Volant........................................ 155
Seřízení ................................ 155
Spínače audiosystému ......... 351
VSC (Řízení stability vozidla).... 274
Vyhřívání
Vnější zpětná zrcátka ........... 305
Vyhřívání sedadel ................. 402
Vyhřívání sedadel .................... 402
Výměna
Baterie elektronického klíče ... 459
Pneumatiky ........................... 530
Pojistky ................................. 462
Žárovky ................................. 467
T
U
V
