2015 Seat Alhambra ESP

Verificación y reposición de niveles
CUIDADO
● El v
ehículo no está preparado para la utili-
zación de biodiésel. No debe repostar dicho
combustible bajo ningún concepto. ¡De lo
contrario puede dañarse el sistema de com-
bustible y averiar el motor como consecuen-
cia!
● La adición de biodiésel al gasóleo por parte
del product
or de gasóleo de acuerdo con la
normativa EN 590 u otra equivalente (en Ale-
mania, por ejemplo, la DIN 51628) está auto-
rizada y no provoca ningún tipo de daños en
el motor o en el sistema de combustible.
● El motor diésel ha sido concebido para el
cons
umo exclusivo de gasóleo. Por ello no
utilice nunca gasolina, fueloil, ni otros com-
bustibles inadecuados. La composición de di-
chos combustibles puede perjudicar conside-
rablemente el sistema de combustible y el
motor.
● Si se utilizan gasóleos con un alto porcen-
taje de az
ufre, se puede reducir considerable-
mente la duración del filtro de partículas dié-
sel. Consulte en su servicio técnico en qué
países el gasóleo contiene un elevado índice
de azufre. Información sobre el consumo de
c
omb
u

stible Los valores de consumo y de emisiones indi-
c
a do

s no hacen referencia a un vehículo en
particular. Únicamente sirven para comparar los valores entre las diferentes versiones del
vehícu

lo. El consumo y las emisiones de CO 2
de un vehículo no sólo dependen del aprove-
chamiento efectivo del combustible. También
dependen del estilo de conducción y de otros
factores no técnicos.
Cálculo del consumo de combustible
Los valores de consumo y emisiones se han
determinado en base a la edición vigente ac-
tual de la normativa 715/2007/CE o
80/1268/CEE, y son válidos con el vehículo
sin cargar. Los datos no se refieren a un vehí-
culo en particular. Para calcular el consumo
de combustible se simulan dos ciclos de
marcha sobre el banco de pruebas. Esta
prueba se realiza con los siguientes paráme-
tros:
Ciclo urbano
La medición del ciclo urbano comien-
za con un arranque en frío. A conti-
nuación se simula una circulación
por ciudad entre 0 y 50 km/h
(31 mph).
Ciclo en carre-
tera
La simulación del ciclo en carretera
consiste en acelerar y frenar el vehí-
culo repetidamente en todas las mar-
chas para simular la realidad. La ve-
locidad varía durante la medición en-
tre 0 y 120 km/h (75 mph).
Combinado
El cálculo del consumo medio combi-
nado se realiza aplicando alrededor
de un 37% de los valores calculados
para el ciclo urbano y un 63% de los
determinados durante el ciclo en ca-
rretera.
Emisiones de
CO 2 de la com-
binación
Para determinar los valores de emi-
sión de dióxido de carbono se reco-
gen los gases de escape durante los
dos ciclos (urbano y carretera). A
continuación, se evalúan estos ga-
ses, obteniendo el valor de emisión
de CO 2, entre otras cosas. Aviso
● El pe so en

vacío puede variar en función del
equipamiento. Ello puede incrementar ligera-
mente el consumo y las emisiones de CO 2.
● En la práctica, pueden resultar valores de
cons
umo que varían de los valores que se han
calculado en base a la normativa
715/2007/CE o 80/1268/CEE. Reducción catalítica selectiva*
(AdBlue)
Intr oduc
c

ión al tema En vehículos con “Selective Catalytic Reduc-
tion” (r
educ
c

ión catalítica selectiva) se inyec-
ta una solución especial de urea (AdBlue) en
el sistema de gases de escape, antes de un »
289
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
catalizador especial, para reducir las emisio-
ne s
de óx
idos de nitrógeno.
El consumo de AdBlue depende del estilo in-
dividual de conducción, de la temperatura a
la que esté funcionando el sistema y de la
temperatura ambiente a la que circule el ve-
hículo.
El AdBlue se encuentra en un depósito inde-
pendiente en el vehículo y debería reponerse
en un concesionario oficial. La cantidad de
llenado del depósito AdBlue es de 17 litros,
aproximadamente.
El nivel de llenado de AdBlue debe verificar-
se cuando se efectúen los trabajos de servi-
cio. ATENCIÓN
Si el nivel de llenado de AdBlue es demasiado
baj o

, es posible que tras desconectar el en-
cendido el vehículo no arranque de nuevo.
¡Tampoco será posible mediante un arranque
de emergencia o la ayuda de arranque!
● Reponga suficiente cantidad de AdBlue, a
más tar
dar, cuando falten unos 1.000 km
(600 millas).
● Nunca espere a que se vacíe el depósito de
AdBlue. ATENCIÓN
El AdBlue es un líquido irritante y corrosivo
que puede c au

sar heridas si entra en contac- to con la piel, los ojos o los órganos respira-
torio
s.
● Si el

AdBlue entra en contacto con los ojos
o la piel, lav
e como mínimo 15 minutos con
agua abundante y acuda al médico.
● En caso de ingesta de AdBlue, aclárese la
boca con ab
undante agua durante 15 minutos
como mínimo. No intente vomitar si no es por
recomendación del médico. Pida ayuda médi-
ca de inmediato. CUIDADO
El AdBlue deteriora las superficies como, por
ej emp lo

, piezas pintadas del vehículo, plásti-
cos, prendas de vestir y moquetas. Elimine el
AdBlue derramado lo antes posible con un
paño mojado y abundante agua fría.
● Si el AdBlue ha cristalizado, elimínelo con
agua templ
ada y una esponja. Testigos de control y advertencia

Se ilumina en rojo
¡No es posible
arrancar de nue-
vo el motor!
El
nivel de AdBlue
es demasiado
bajo.Detenga el vehículo en un lugar ade-
cuado, seguro y llano, y reponga la
cantidad mínima requerida de Ad-
Blue ››› pág. 291. 
Se ilumina en rojo
junto con

¡No es posible
arrancar de nue-
vo el motor!
Anomalía en el
sistema AdBlue.
Acuda a un taller especializado. En-
cargue que revisen el sistema.

Se ilumina en amarillo
La reserva de
AdBlue está ba-
ja.Reponga AdBlue durante los próxi-
mos kilómetros (o millas) que se in-
dican
››› pág. 291. SEAT recomienda
que acuda para ello a un taller espe-
cializado. 
Se ilumina en amarillo
junto con

Hay una anoma-
lía en el sistema
de AdBlue, o
bien se ha re-
puesto líquido
AdBlue no con-
forme.
Acuda a un taller especializado. En-
cargue que revisen el sistema.
Al conectar el encendido, se iluminan duran-
t
e u
no

s segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
290

Verificación y reposición de niveles
ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›
›› en Testigos de control y de adver-
tenc i
a de la pág. 112. Información sobre AdBlue
Cuando falten unos 2.400 km, un mensaje en
el t
ab

lero de instrumentos le indicará que de-
be reponer AdBlue ››› pág. 291. Si se ignora
dicho mensaje y no se repone, no se podrá
arrancar el motor posteriormente
››› pág. 290.
SEAT recomienda que acuda para ello a un
taller especializado. Si no es posible, debería
reponer parcialmente un mínimo de 5,0 litros
de AdBlue. Reponga sólo AdBlue expresa-
mente homologado por SEAT.
Cuando se iluminan los testigos  y  si-
multáneamente, es que hay una anomalía.
SEAT recomienda que acuda al taller especia-
lizado más próximo.
AdBlue ®
es una marca registrada en EE.UU.,
Alemania, la Unión Europea y en otros países
que pertenece a la asociación de la industria
automovilística alemana (“Verband der Auto-
mobilindustrie e. V.”, VDA). Reponer AdBlue
Fig. 237
En la parte trasera izquierda del ma-
l et
er

o: depósito de AdBlue, detrás de una cu-
bierta. Fig. 238
Depósito de AdBlue con cierre de la
boc a de l
l

enado y botella para reponer. Para reponer AdBlue, el vehículo deberá en-
c
ontr
ar

se sobre un terreno llano y no, por
ejemplo, con un lado subido al bordillo, o en
pendiente. Si el vehículo no se encuentra en
terreno llano, el indicador de llenado podría
no reconocer la cantidad repuesta. »
291
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
Abrir la boca de llenado del depósito
● Abra el portón trasero.
● Gire el cierre rápido de la cubierta en el
sentido de l a
s
agujas del reloj ››› fig. 237 y
abra la cubierta hacia delante.
● Desenrosque el tapón de la boca de llena-
do del depósit
o ››› fig. 238 1 en sentido
c ontr
ario a l
as agujas del reloj.
Reponer AdBlue
Utilice únicamente AdBlue homologado por
SEAT y que cumpla la normativa
ISO 22241-1. Utilice sólo envases originales.
● Observe las indicaciones y la información
del fabric
ante de la botella de relleno.
● Tenga en cuenta la fecha de caducidad.
● Desenrosque el tapón de la botella con el
líquido a reponer.
● C

oloque la botella 2 en vertical con el
c uel
lo h

acia abajo sobre la boca de llenado
del depósito.
● Presione la botella de llenado contra la bo-
ca de ll
enado y manténgala así.
● Reponga un mínimo de 5,0 litros de AdBlue
(6 botell
as). Una cantidad menor no será su-
ficiente.
● Espere hasta que el contenido de la botella
de llen
ado se vierta en el depósito de Ad-
Blue. ¡No aplaste o dañe la botella! ●
Desenr
osque la botella del líquido en senti-
do contrario a las agujas del reloj y extráigala
cuidadosamente hacia afuera ››› .
● Se reconoce que el depósito de AdBlue es-
tá l l
eno c

uando la botella ya no contenga
más AdBlue.
Cerrar la boca de llenado del depósito
● Enrosque el tapón de la boca de llenado
del depósit
o ››› fig. 238 1 en el sentido de
l a
s
agujas del reloj hasta que encastre.
● Coloque la cubierta y gire el cierre rápido
en sentido contrario a l
as agujas del reloj pa-
ra cerrarla.
Operaciones antes de emprender la marcha
● Tras el relleno, únicamente
conecte el en-
cendido.
● Mantenga el encendido conectado durante
30 segundo
s como mínimo para que el siste-
ma detecte que se ha rellenado el depósito.
● ¡Espere que transcurran los 30 segundos
antes
de poner el motor en marcha! ATENCIÓN
Guarde el AdBlue exclusivamente en el enva-
se origina l, c

errándolo bien y colocándolo en
un lugar seguro.
● Nunca guarde el AdBlue en latas de alimen-
tos
vacías, botellas ni otros envases, para
evitar que otras personas lo confundan. ●
Guarde el AdBlue s

iempre fuera del alcance
de los niños. CUIDADO
● Repon g

a únicamente AdBlue expresamente
homologado por SEAT. ¡Utilizar otro tipo de
AdBlue podría averiar el motor!
● El AdBlue no debe mezclarse jamás con
agua u otros
aditivos. Cualquier tipo de daño
originado por una mezcla, quedará excluido de la garantía.
● ¡Jamás reponga AdBlue en el depósito de
diésel! Pues
podría provocar daños en el mo-
tor.
● No lleve la botella de relleno continuamen-
te en el
vehículo. Debido a los cambios de
temperatura y deterioros en la botella, esta
podría volverse permeable y el AdBlue podría
estropear el habitáculo. Nota relativa al medio ambiente
Deseche la botella de relleno de manera res-
petuo s

a con el medio ambiente. Aviso
Podrá adquirir botellas de relleno de AdBlue
adec ua

das en un servicio técnico.292

Verificación y reposición de niveles

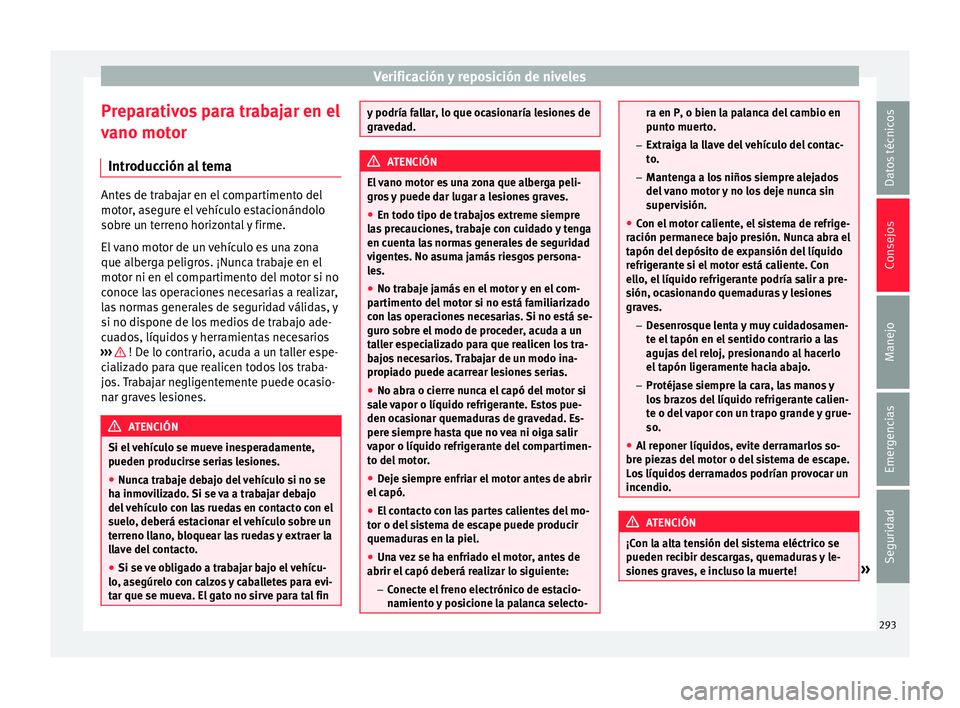

Preparativos para trabajar en el
v ano mot
or
Intr
oducción al tema Antes de trabajar en el compartimento del
motor
, a

segure el vehículo estacionándolo
sobre un terreno horizontal y firme.
El vano motor de un vehículo es una zona
que alberga peligros. ¡Nunca trabaje en el
motor ni en el compartimento del motor si no
conoce las operaciones necesarias a realizar,
las normas generales de seguridad válidas, y
si no dispone de los medios de trabajo ade-
cuados, líquidos y herramientas necesarios
››› ! De lo contrario, acuda a un taller espe-
c i
aliz

ado para que realicen todos los traba-
jos. Trabajar negligentemente puede ocasio-
nar graves lesiones. ATENCIÓN
Si el vehículo se mueve inesperadamente,
pueden pr oduc

irse serias lesiones.
● Nunca trabaje debajo del vehículo si no se
ha inmov
ilizado. Si se va a trabajar debajo
del vehículo con las ruedas en contacto con el
suelo, deberá estacionar el vehículo sobre un
terreno llano, bloquear las ruedas y extraer la
llave del contacto.
● Si se ve obligado a trabajar bajo el vehícu-
lo, ase
gúrelo con calzos y caballetes para evi-
tar que se mueva. El gato no sirve para tal fin y podría fallar, lo que ocasionaría lesiones de
grav
ed

ad. ATENCIÓN
El vano motor es una zona que alberga peli-
gr os

y puede dar lugar a lesiones graves.
● En todo tipo de trabajos extreme siempre
las
precauciones, trabaje con cuidado y tenga
en cuenta las normas generales de seguridad
vigentes. No asuma jamás riesgos persona-
les.
● No trabaje jamás en el motor y en el com-
partiment
o del motor si no está familiarizado
con las operaciones necesarias. Si no está se-
guro sobre el modo de proceder, acuda a un
taller especializado para que realicen los tra-
bajos necesarios. Trabajar de un modo ina-
propiado puede acarrear lesiones serias.
● No abra o cierre nunca el capó del motor si
sal
e vapor o líquido refrigerante. Estos pue-
den ocasionar quemaduras de gravedad. Es-
pere siempre hasta que no vea ni oiga salir
vapor o líquido refrigerante del compartimen-
to del motor.
● Deje siempre enfriar el motor antes de abrir
el capó.
● El

contacto con las partes calientes del mo-
tor o del s
istema de escape puede producir
quemaduras en la piel.
● Una vez se ha enfriado el motor, antes de
abrir el capó de
berá realizar lo siguiente:
– Conecte el freno electrónico de estacio-
namiento y posicione la palanca selecto- ra en P, o bien la palanca del cambio en
pu
nt

o muerto.
– Extraiga la llave del vehículo del contac-
to.
– Mantenga a los niños siempre alejados
del vano motor y no los deje nunca sin
supervisión.
● Con el motor caliente, el sistema de refrige-
ración perm
anece bajo presión. Nunca abra el
tapón del depósito de expansión del líquido
refrigerante si el motor está caliente. Con
ello, el líquido refrigerante podría salir a pre-
sión, ocasionando quemaduras y lesiones
graves.
– Desenrosque lenta y muy cuidadosamen-
te el tapón en el sentido contrario a las
agujas del reloj, presionando al hacerlo
el tapón ligeramente hacia abajo.
– Protéjase siempre la cara, las manos y
los brazos del líquido refrigerante calien-
te o del vapor con un trapo grande y grue-
so.
● Al reponer líquidos, evite derramarlos so-
bre pieza
s del motor o del sistema de escape.
Los líquidos derramados podrían provocar un
incendio. ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec

ibir descargas, quemaduras y le-
siones graves, e incluso la muerte! » 293
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Consejos
●

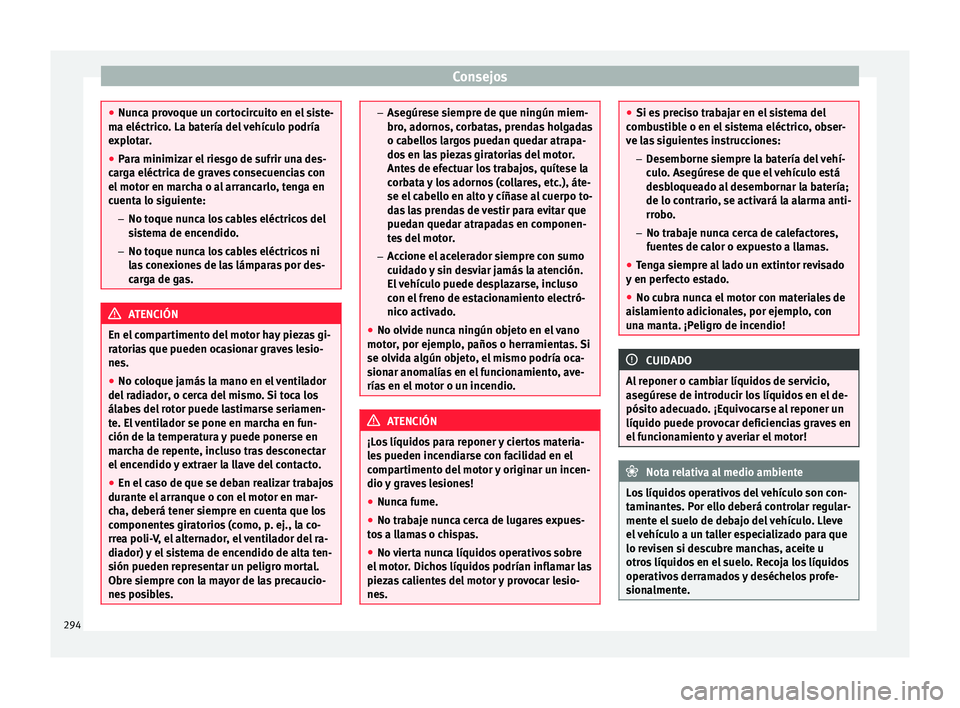

Nunc a pr
ovoque un cortocircuito en el siste-
ma eléctrico. La batería del vehículo podría
explotar.
● Para minimizar el riesgo de sufrir una des-
carg
a eléctrica de graves consecuencias con
el motor en marcha o al arrancarlo, tenga en
cuenta lo siguiente:
– No toque nunca los cables eléctricos del
sistema de encendido.
– No toque nunca los cables eléctricos ni
las conexiones de las lámparas por des-
carga de gas. ATENCIÓN
En el compartimento del motor hay piezas gi-
rat ori

as que pueden ocasionar graves lesio-
nes.
● No coloque jamás la mano en el ventilador
del ra
diador, o cerca del mismo. Si toca los
álabes del rotor puede lastimarse seriamen-
te. El ventilador se pone en marcha en fun-
ción de la temperatura y puede ponerse en
marcha de repente, incluso tras desconectar
el encendido y extraer la llave del contacto.
● En el caso de que se deban realizar trabajos
durante el
arranque o con el motor en mar-
cha, deberá tener siempre en cuenta que los
componentes giratorios (como, p. ej., la co-
rrea poli-V, el alternador, el ventilador del ra-
diador) y el sistema de encendido de alta ten-
sión pueden representar un peligro mortal.
Obre siempre con la mayor de las precaucio-
nes posibles. –
Asegúr e

se siempre de que ningún miem-
bro, adornos, corbatas, prendas holgadas
o cabellos largos puedan quedar atrapa-
dos en las piezas giratorias del motor.
Antes de efectuar los trabajos, quítese la
corbata y los adornos (collares, etc.), áte-
se el cabello en alto y cíñase al cuerpo to-
das las prendas de vestir para evitar que
puedan quedar atrapadas en componen-
tes del motor.
– Accione el acelerador siempre con sumo
cuidado y sin desviar jamás la atención.
El vehículo puede desplazarse, incluso
con el freno de estacionamiento electró-
nico activado.
● No olvide nunca ningún objeto en el vano
motor, por ej
emplo, paños o herramientas. Si
se olvida algún objeto, el mismo podría oca-
sionar anomalías en el funcionamiento, ave-
rías en el motor o un incendio. ATENCIÓN
¡Los líquidos para reponer y ciertos materia-
le s

pueden incendiarse con facilidad en el
compartimento del motor y originar un incen-
dio y graves lesiones!
● Nunca fume.
● No trabaje nunca cerca de lugares expues-
tos
a llamas o chispas.
● No vierta nunca líquidos operativos sobre
el motor
. Dichos líquidos podrían inflamar las
piezas calientes del motor y provocar lesio-
nes. ●
Si es pr

eciso trabajar en el sistema del
combustible o en el sistema eléctrico, obser-
ve las siguientes instrucciones:
– Desemborne siempre la batería del vehí-
culo. Asegúrese de que el vehículo está
desbloqueado al desembornar la batería;
de lo contrario, se activará la alarma anti-
rrobo.
– No trabaje nunca cerca de calefactores,
fuentes de calor o expuesto a llamas.
● Tenga siempre al lado un extintor revisado
y en perf
ecto estado.
● No cubra nunca el motor con materiales de
aisl
amiento adicionales, por ejemplo, con
una manta. ¡Peligro de incendio! CUIDADO
Al reponer o cambiar líquidos de servicio,
ase gúr

ese de introducir los líquidos en el de-
pósito adecuado. ¡Equivocarse al reponer un
líquido puede provocar deficiencias graves en
el funcionamiento y averiar el motor! Nota relativa al medio ambiente
Los líquidos operativos del vehículo son con-
tamin ant

es. Por ello deberá controlar regular-
mente el suelo de debajo del vehículo. Lleve
el vehículo a un taller especializado para que
lo revisen si descubre manchas, aceite u
otros líquidos en el suelo. Recoja los líquidos
operativos derramados y deséchelos profe-
sionalmente. 294

Consejos

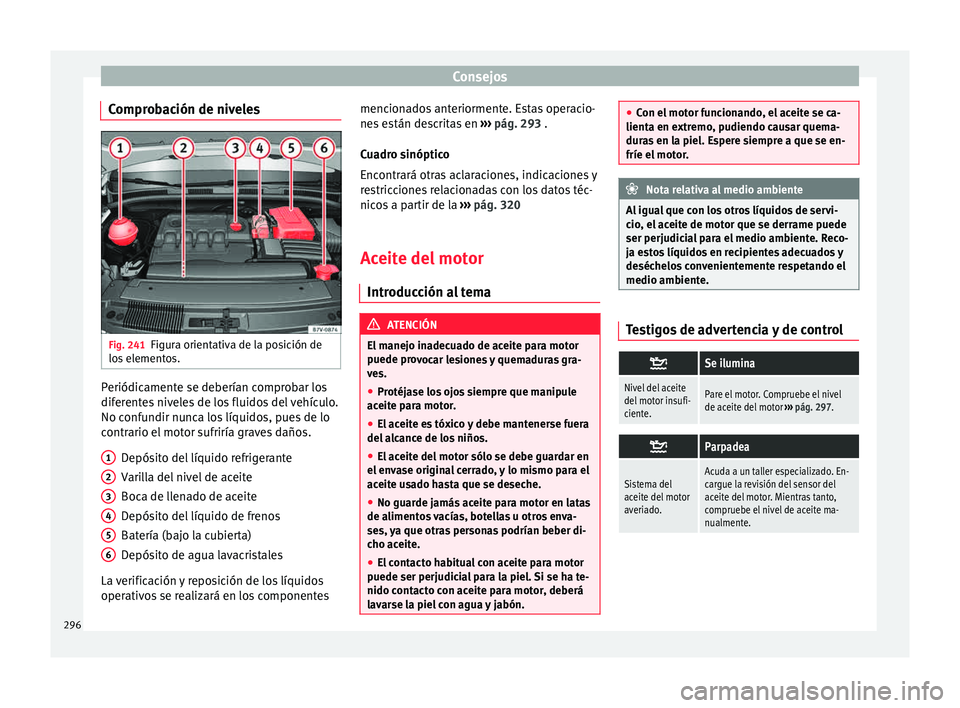

Comprobación de niveles Fig. 241
Figura orientativa de la posición de
lo s
el
ementos. Periódicamente se deberían comprobar los
dif
er
ent

es niveles de los fluidos del vehículo.
No confundir nunca los líquidos, pues de lo
contrario el motor sufriría graves daños.
Depósito del líquido refrigerante
Varilla del nivel de aceite
Boca de llenado de aceite
Depósito del líquido de frenos
Batería (bajo la cubierta)
Depósito de agua lavacristales
La verificación y reposición de los líquidos
operativos se realizará en los componentes 1 2
3
4
5
6 mencionados anteriormente. Estas operacio-
ne
s
e

stán descritas en ››› pág. 293 .
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y
restricciones relacionadas con los datos téc-
nicos a partir de la ››› pág. 320
Aceite del motor Introducc
ión al tema ATENCIÓN
El manejo inadecuado de aceite para motor
puede pr o

vocar lesiones y quemaduras gra-
ves.
● Protéjase los ojos siempre que manipule
aceite p
ara motor.
● El aceite es tóxico y debe mantenerse fuera
del alc
ance de los niños.
● El aceite del motor sólo se debe guardar en
el env
ase original cerrado, y lo mismo para el
aceite usado hasta que se deseche.
● No guarde jamás aceite para motor en latas
de alimento
s vacías, botellas u otros enva-
ses, ya que otras personas podrían beber di-
cho aceite.
● El contacto habitual con aceite para motor
puede ser perjudici
al para la piel. Si se ha te-
nido contacto con aceite para motor, deberá
lavarse la piel con agua y jabón. ●
Con el mot

or funcionando, el aceite se ca-
lienta en extremo, pudiendo causar quema-
duras en la piel. Espere siempre a que se en-
fríe el motor. Nota relativa al medio ambiente
Al igual que con los otros líquidos de servi-
c io , el

aceite de motor que se derrame puede
ser perjudicial para el medio ambiente. Reco-
ja estos líquidos en recipientes adecuados y
deséchelos convenientemente respetando el
medio ambiente. Testigos de advertencia y de control

Se ilumina
Nivel del aceite
del motor insufi-
ciente.Pare el motor. Compruebe el nivel
de aceite del motor
››› pág. 297. 
Parpadea
Sistema del
aceite del motor
averiado.Acuda a un taller especializado. En-
cargue la revisión del sensor del
aceite del motor. Mientras tanto,
compruebe el nivel de aceite ma-
nualmente.
296

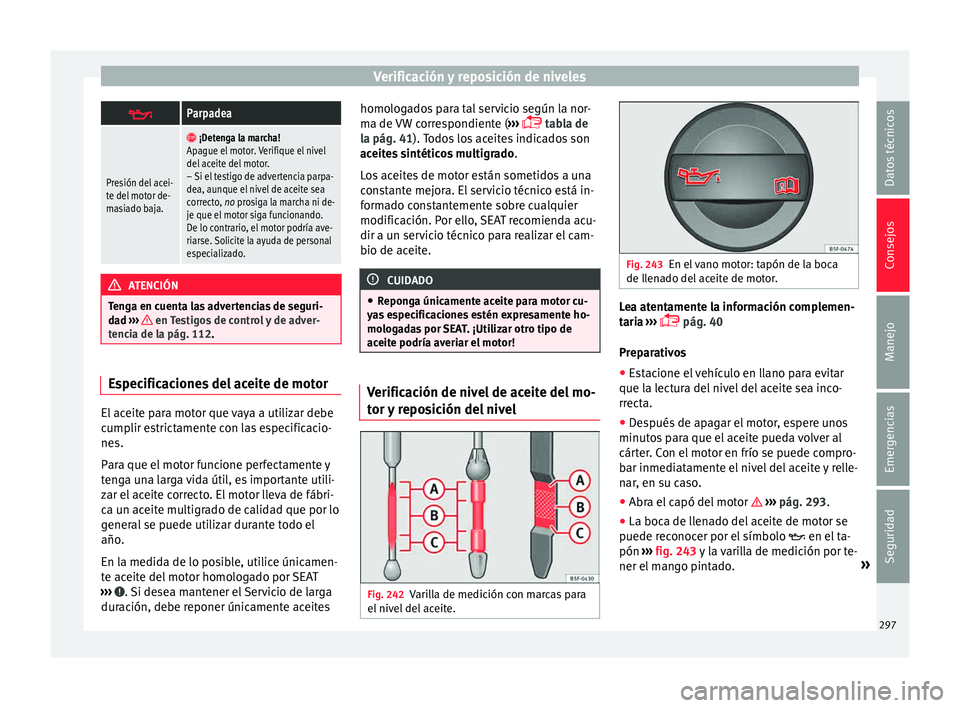

Verificación y reposición de niveles
Parpadea
Presión del acei-
te del motor de-
masiado baja.

¡Detenga la marcha!
Apague el motor. Verifique el nivel
del aceite del motor.
– Si el testigo de advertencia parpa-
dea, aunque el nivel de aceite sea
correcto, no prosiga la marcha ni de-
je que el motor siga funcionando.
De lo contrario, el motor podría ave-
riarse. Solicite la ayuda de personal
especializado. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 112. Especificaciones del aceite de motor
El aceite para motor que vaya a utilizar debe
c
ump
lir e

strictamente con las especificacio-
nes.
Para que el motor funcione perfectamente y
tenga una larga vida útil, es importante utili-
zar el aceite correcto. El motor lleva de fábri-
ca un aceite multigrado de calidad que por lo
general se puede utilizar durante todo el
año.
En la medida de lo posible, utilice únicamen-
te aceite del motor homologado por SEAT
››› . Si desea mantener el Servicio de larga
dur ac
ión, de

be reponer únicamente aceites homologados para tal servicio según la nor-
ma de VW

correspondiente ( ›››
 tabla de
la pág. 41). Todos los aceites indicados son
aceites sintéticos multigrado .
Los aceites de motor están sometidos a una
constante mejora. El servicio técnico está in-
formado constantemente sobre cualquier
modificación. Por ello, SEAT recomienda acu-
dir a un servicio técnico para realizar el cam-
bio de aceite. CUIDADO
● Repon g

a únicamente aceite para motor cu-
yas especificaciones estén expresamente ho-
mologadas por SEAT. ¡Utilizar otro tipo de
aceite podría averiar el motor! Verificación de nivel de aceite del mo-
t
or
y

reposición del nivel Fig. 242
Varilla de medición con marcas para
el niv
el

del aceite. Fig. 243
En el vano motor: tapón de la boca
de ll en

ado del aceite de motor. Lea atentamente la información complemen-
t
ari
a

›››
 pág. 40
Preparativos
● Estacione el vehículo en llano para evitar
que la lect
ura del nivel del aceite sea inco-
rrecta.
● Después de apagar el motor, espere unos
minutos
para que el aceite pueda volver al
cárter. Con el motor en frío se puede compro-
bar inmediatamente el nivel del aceite y relle-
nar, en su caso.
● Abra el capó del motor  ›››
pág. 293.
● La boca de llenado del aceite de motor se
puede rec
onocer por el símbolo  en el ta-
pón ››› fig. 243 y la varilla de medición por te-
ner el mango pintado. »
297
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad
