2015 PEUGEOT 108 Betriebsanleitungen (in German)

175
108_de_Chap10_verifications_ed01-2015

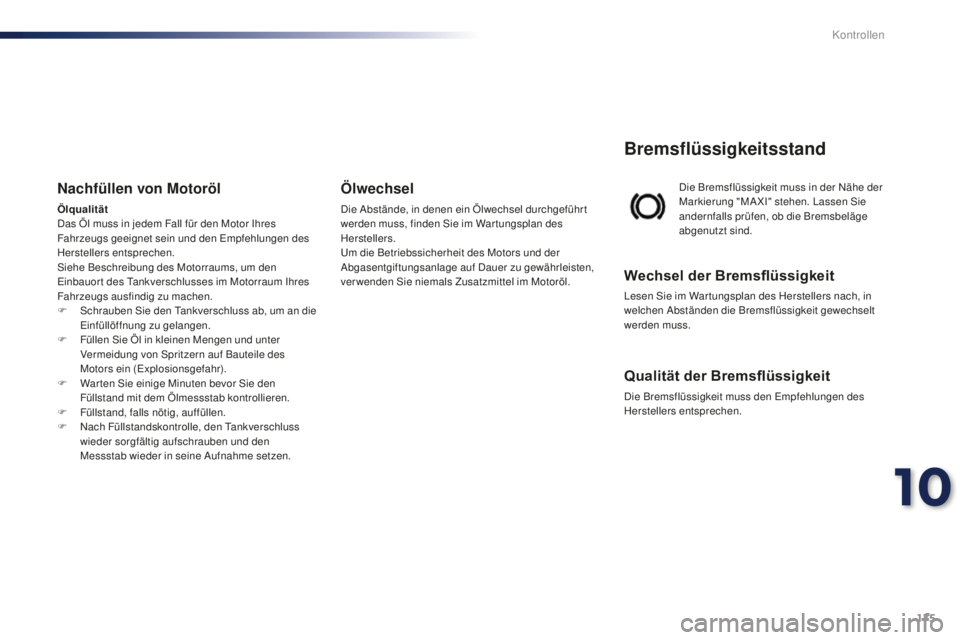

Die Bremsflüssigkeit muss in der Nähe der
Markierung "MAXI" stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge
abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im War tungsplan des Herstellers nach, in
welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Nachfüllen von Motoröl
Ölqualität
Das Öl muss in jedem Fall für den Motor Ihres
Fahrzeugs geeignet sein und den Empfehlungen des
Herstellers entsprechen.
Siehe Beschreibung des Motorraums, um den
Einbauort des Tankverschlusses im Motorraum Ihres
Fahrzeugs ausfindig zu machen.
F
S
chrauben Sie den Tankverschluss ab, um an die
Einfüllöffnung zu gelangen.
F

F
üllen Sie Öl in kleinen Mengen und unter
Vermeidung von Spritzern auf Bauteile des
Motors ein (Explosionsgefahr).
F

W
ar ten Sie einige Minuten bevor Sie den
Füllstand mit dem Ölmessstab kontrollieren.
F

F
üllstand, falls nötig, auffüllen.
F

N
ach Füllstandskontrolle, den Tankverschluss
wieder sorgfältig aufschrauben und den
Messstab wieder in seine Aufnahme setzen.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t
werden muss, finden Sie im War tungsplan des
Herstellers.
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
ver wenden Sie niemals Zusatzmittel im Motoröl.
10
Kontrollen

176
108_de_Chap10_verifications_ed01-2015

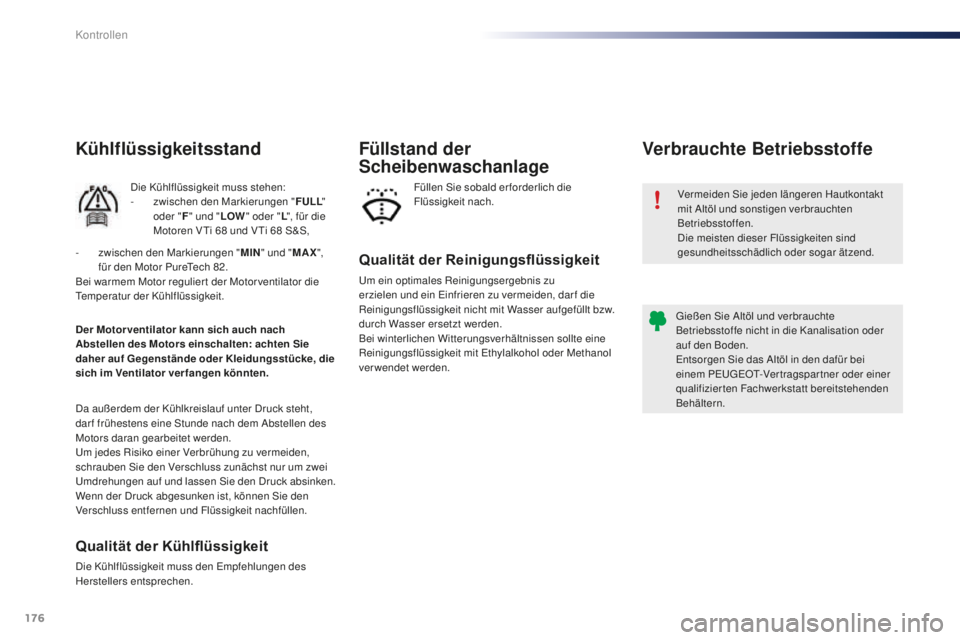

Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Verbrauchte Betriebsstoffe
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte eine
Reinigungsflüssigkeit mit Ethylalkohol oder Methanol
verwendet werden.
Füllstand der
Scheibenwaschanlage
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss stehen:
- z wischen den Markierungen " FULL"
oder " F" und " LOW" oder " L", für die
Motoren V Ti 68
und V Ti 68 S&S,
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen. Der Motor ventilator kann sich auch nach
Abstellen des Motors einschalten: achten Sie
daher auf Gegenstände oder Kleidungsstücke, die
sich im Ventilator verfangen könnten. -
z
wischen den Markierungen "
MIN" und " MAX",
für den Motor PureTech 82.
Bei warmem Motor regulier t der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Kontrollen

177
108_de_Chap10_verifications_ed01-2015

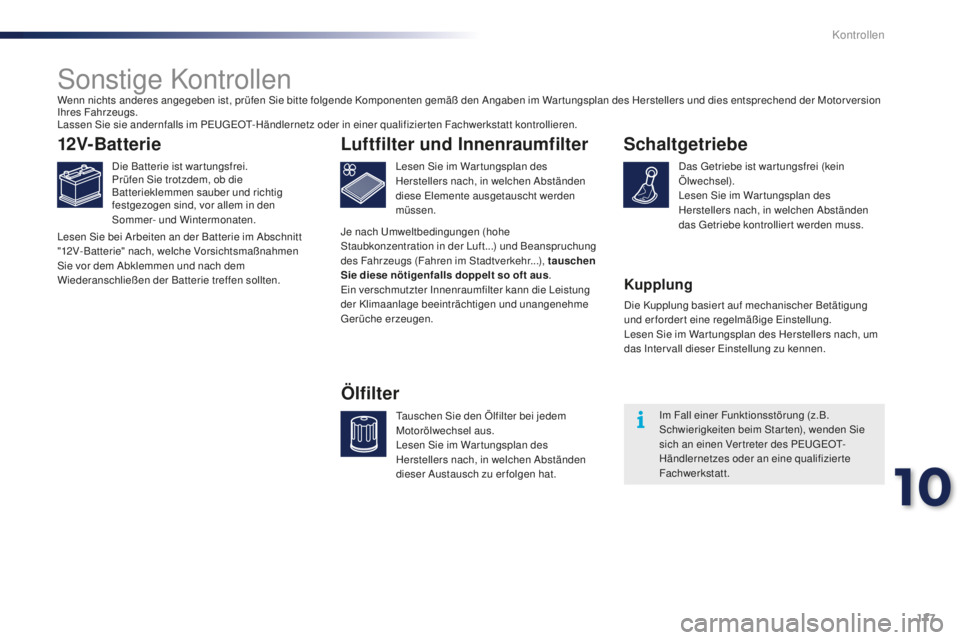

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
dieser Austausch zu er folgen hat.
Ölfilter
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Kupplung
Die Kupplung basier t auf mechanischer Betätigung
und erfordert eine regelmäßige Einstellung.
Lesen Sie im War tungsplan des Herstellers nach, um
das Intervall dieser Einstellung zu kennen.
Im Fall einer Funktionsstörung (z.B.
Schwierigkeiten beim Star ten), wenden Sie
sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
10
Kontrollen

178
108_de_Chap10_verifications_ed01-2015

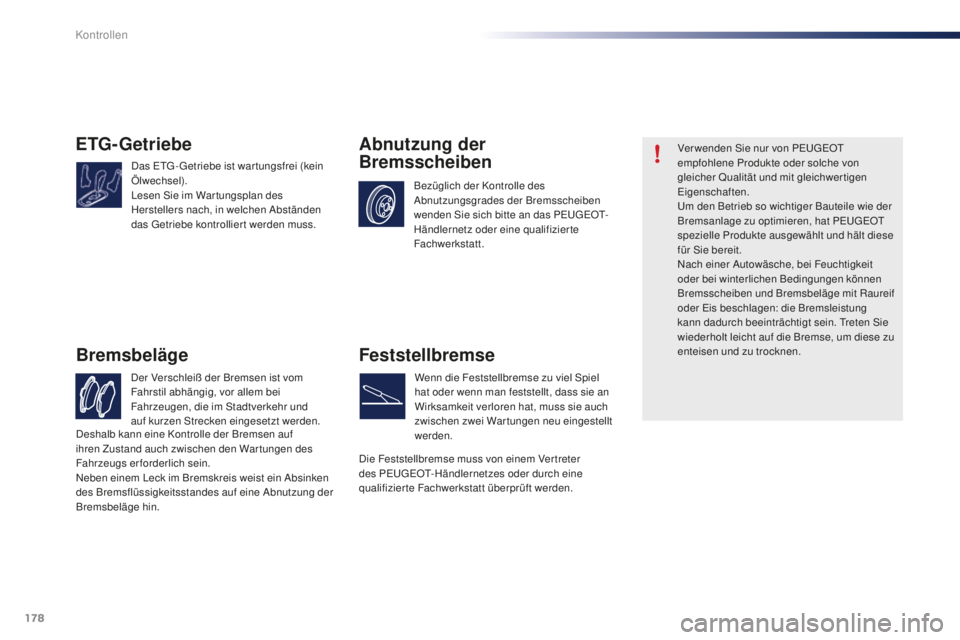

ETG-Getriebe
Das ETG - Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr und
auf kurzen Strecken eingesetzt werden.
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Abnutzung der
BremsscheibenVer wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Die Feststellbremse muss von einem Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Deshalb kann eine Kontrolle der Bremsen auf
ihren Zustand auch zwischen den War tungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Kontrollen

179
108_de_Chap11_caracteristiques-techniques_ed01-2015
BenzinmotorenV Ti 68V Ti 68 S&SPureTech 82
Getriebe Schaltgetriebe

(5 Gänge ) ETG (
automatisiertes
Schaltgetriebe ,
5 Gänge) Schaltgetriebe

(5 Gänge ) Schaltgetriebe

(5 Gänge )
Amtliche Varianten-/Versionsbezeichnungen :
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
Hubraum (cm³) 9989989981 199
Bohrung x Hub (mm) 71 x 8471 x 8471 x 8475 x 90,5
Höchstleistung (kW)* 51515160
Drehzahl bei Höchstleistung (U/min) 6 0006 0006 000 5 750
Maximales Drehmoment (Nm)* 959595118
Drehzahl bei max. Drehmoment (U/min) 4 3004 3004 300 2 750
Kraftstoff bleifrei
Katalysator ja
Ölfüllmenge des Motors mit Austausch der
Ölfilterpatrone (in Liter) 3,2
3,23,23,25
* Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den geltenden EG/ECE Bestimmungen.
Motoren
...B1 : Version 3 Türen
...H1 : Version 5 Türen ...P1
: Version Faltschiebedach 3 Türen.
...W1 : Version Faltschiebedach 5 Türen.
11
Technische Daten

180
108_de_Chap11_caracteristiques-techniques_ed01-2015
BenzinmotorenV Ti 68V Ti 68 S&SPureTech 82
Getriebe Schaltgetriebe

(5 Gänge ) ETG
(automatisiertes
Schaltgetriebe ,
5 Gänge) Schaltgetriebe

(5 Gänge ) Schaltgetriebe

(5 Gänge )
Amtliche Varianten-/Versionsbezeichnungen:
P... SCFBB
SCFBC ...B1A
...H1A ...P1A
...W1A SCFBB
SCFBC ...B1C
...H1C ...P1C
...W1C SCFB2
SCFB3 ...B1B
...H1B ...P1B
...W1B AHMTB
AHMTC ...B1A
...H1A ...P1A
...W1A
minimales Leergewicht (ohne 75 kg Fahrergewicht) 840 / 855860840 / 855 865
minimales Gewicht in fahrbereitem Zustand* 915 / 930935915 / 930 940
Zulässiges Gesamtgewicht 1 2401 2401 2401 240
Zulässiges Gesamtzuggewicht 1 2401 2401 2401 240
Gewichte (in kg)
Ihr Fahrzeug ist nicht für Anhängerbetrieb ausgelegt.
* Das minimale Gewicht in fahrbereitem Zustand entspricht dem minimalen Leergewicht + Fahrer (75 kg). ...B1 : Version 3 Türen.
...H1 : Version 5 Türen. ...P1
: Version Faltschiebedach 3 Türen.
...W1 : Version Faltschiebedach 5 Türen.
Technische Daten

181
108_de_Chap11_caracteristiques-techniques_ed01-2015

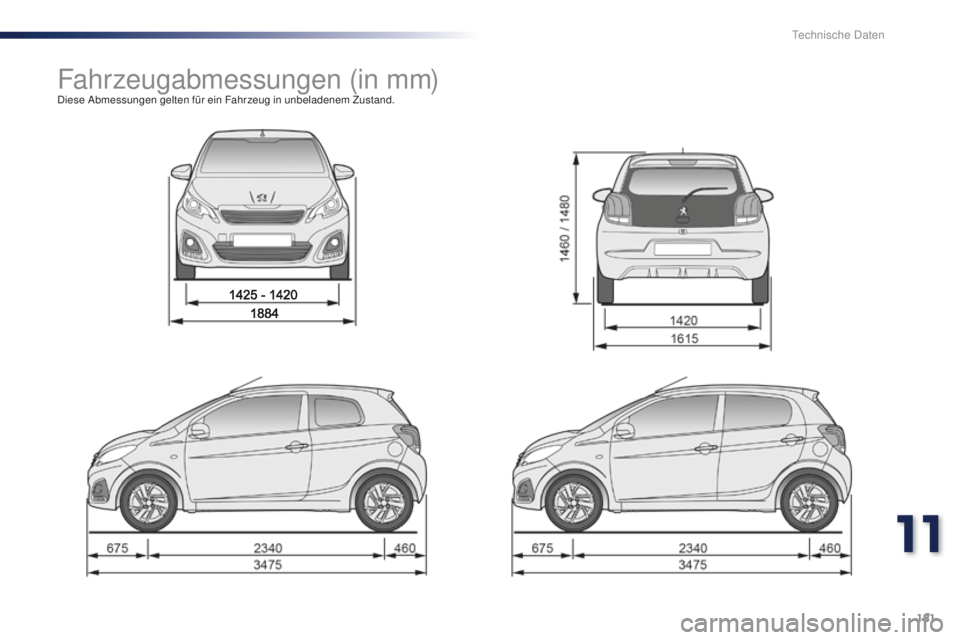

Fahrzeugabmessungen (in mm)Diese Abmessungen gelten für ein Fahrzeug in unbeladenem Zustand.
11
Technische Daten

182
108_de_Chap11_caracteristiques-techniques_ed01-2015
Kenndaten
A. Typenschild an der Karosserie
Dieses Schild ist an der B-Säule beziehungsweise an
der C-Säule angebracht, jeweils rechte Seite.Der Reifendruck muss mindestens einmal
im Monat kontrollier t werden, und zwar bei
kalten Reifen.Ein zu niedriger Reifendruck erhöht den
Kraftstoffverbrauch.
B. Fahrgestellnummer (VIN) im
Innenraum
Sie ist in den Quer träger unter dem rechten Vordersitz
eingraviert.
C. Reifenaufkleber
Auf diesem Aufkleber an der fahrerseitigen B-Säule
finden Sie folgende Angaben:
-

d
ie Größen der Reifen,
-
d

ie Reifendruckwerte.
Dreitürer Fünftürer
Technische Daten
