2015 OPEL MOVANO_B ESP

Îngrijirea autovehiculului163
Se recomandă să aveţi permanent unset complet de siguranţe. Apelaţi la
un atelier service autorizat.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,

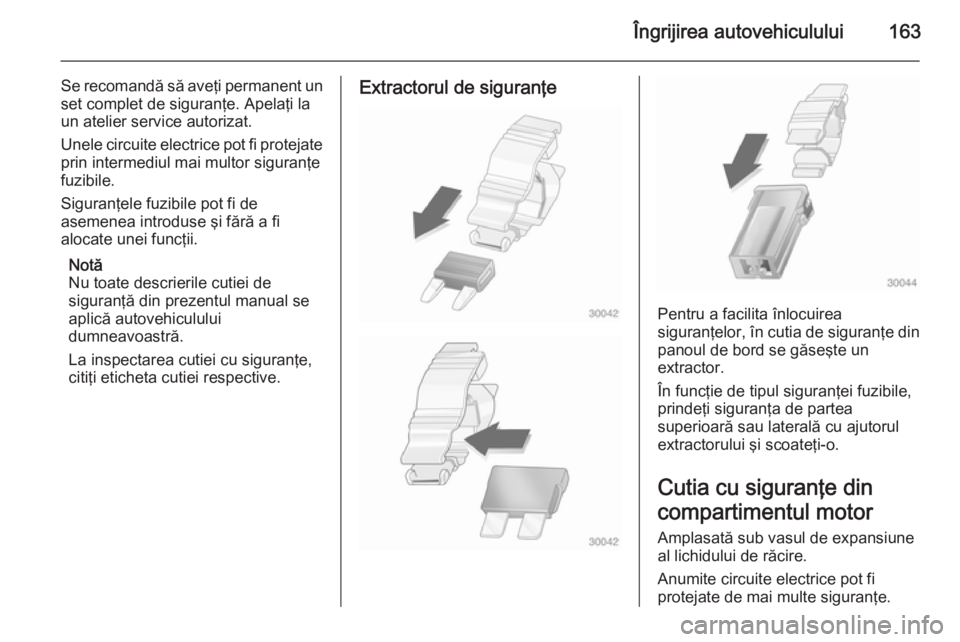

citiţi eticheta cutiei respective.Extractorul de siguranţe
Pentru a facilita înlocuirea
siguranţelor, în cutia de siguranţe din
panoul de bord se găseşte un
extractor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din
compartimentul motor Amplasată sub vasul de expansiune
al lichidului de răcire.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.

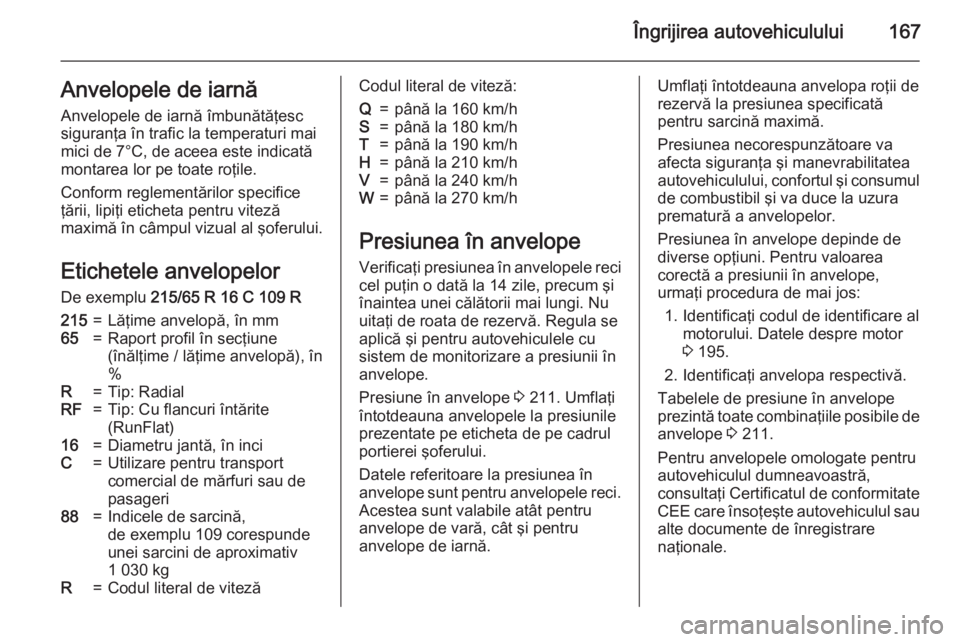

Îngrijirea autovehiculului167Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7°C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză
maximă în câmpul vizual al şoferului.
Etichetele anvelopelor
De exemplu 215/65 R 16 C 109 R215=Lăţime anvelopă, în mm65=Raport profil în secţiune
(înălţime / lăţime anvelopă), în
%R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)16=Diametru jantă, în inciC=Utilizare pentru transport
comercial de mărfuri sau de
pasageri88=Indicele de sarcină,
de exemplu 109 corespunde
unei sarcini de aproximativ
1 030 kgR=Codul literal de vitezăCodul literal de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi de roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Presiune în anvelope 3 211. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe eticheta de pe cadrul
portierei şoferului.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 195.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope prezintă toate combinaţiile posibile de anvelope 3 211.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.

168Îngrijirea autovehiculului
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Tracţiune spate, cu roţi spate
duble
La umflarea anvelopei exterioare,
furtunul de umflare trebuie trecut
printre cele două roţi.
Sistemul de monitorizare a presiunii în anvelope Sistemul de monitorizare a presiunii
în anvelope (TPMS) utilizează
tehnologia radio şi cu senzori pentru
a verifica nivelurile de presiune în
anvelope.
Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Senzorii sistemului de monitorizare a presiunii în anvelope (TPMS)
monitorizează presiunea aerului în
anvelopele autovehiculului şi transmit
valorile de presiune înregistrate la
anvelope către un receptor amplasat
în autovehicul.
Fiecare anvelopă, inclusiv cea de
rezervă, trebuie verificată lunar atunci când este frig şi trebuie umflată lapresiunea de umflare recomandată
pe eticheta pentru presiunea în
anvelope.
Presiunile în anvelope de pe afişaj
Presiunile curente în anvelope pot fi
prezentate pe centrul de informaţii
pentru şofer 3 89.

Îngrijirea autovehiculului169
Cu autovehiculul staţionar, apăsaţi în
mod repetat butonul de la capătul
manetei ştergătorului până când se
afişează maniul cu presiunea în
anvelope.
Stare de presiune scăzută în
anvelope
O stare de presiune scăzută în
anvelope este indicată prin
aprinderea lămpii de control w 3 86,
iar un mesaj corespunzător apare pe
Centrul de informaţii pentru şofer.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 211.
După umflare, poate fi necesar să parcurgeţi o anumită distanţă pentruactualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută.
Verificaţi presiunea în anvelope.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi roţile numai cu senzori de presiune, în caz contrar presiunea în
anvelope nu va fi afişată, iar w
clipeşte timp de câteva secunde, apoi luminează continuu împreună cu
lampa de control A 3 84 şi un mesaj
corespunzător apare pe Centrul de
informaţii pentru şofer.Roata de rezervă sau roata de
rezervă de uz temporar nu sunt
prevăzute cu senzori de presiune. TPMS nu este operaţional pentru
aceste roţi. Pentru cele trei roţi
suplimentare, TPMS rămâne
operaţional.
Lampa de control w şi mesajul
corespunzător apar la fiecare ciclu de
punere a contactului, până când
anvelopele sunt umflate la presiunea
corectă.
Centru de informaţii pentru şofer
3 89.
Mesajele autovehiculului 3 90.
Înţepătură Existenţa unei anvelope înţepate saufoarte dezumflate este indicată prin
aprinderea lămpii de control w
împreună cu C 3 85 şi mesajul
corespunzător apare pe Centrul de
informaţii pentru şofer.
Presiunea în anvelope 3 211, Setul
pentru depanarea anvelopelor
3 173, Roată de rezervă 3 178,
Schimbarea roţilor 3 176.

170Îngrijirea autovehiculului
Influenţa temperaturiiPresiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. De aceea este
important să se verifice presiunea
anvelopelor când acestea sunt reci.
Funcţia de rememorare
După schimbarea roţilor, TPMS
trebuie să recalculeze.
Cu autovehiculul staţionar, selectaţi meniul presiune în anvelope din
Centrul de informaţii pentru şofer prin apăsarea butonului de la capătul
manetei ştergătorului. Menţineţi
apăsat butonul aproximativ
3 secunde pentru a iniţializa
recalcularea. Un mesaj
corespunzător va apărea pe Centrul
de informaţii pentru şofer.
Pentru încheierea procesului de
rememorare pot fi necesare câteva
minute de condus.
Dacă apar probleme în cursul
procesului de recalibrare, pe centrul
de informaţii pentru şofer se afişează
un mesaj de avertizare.
Centru de informaţii pentru şofer
3 89.
Mesajele autovehiculului 3 90.
Informaţii generale
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanarea anvelopelor
omologate de fabrică.
Trusa de depanare a anvelopelor
3 173.Echipamentul radio extern de putere
mare poate face ca TPMS să nu fie
funcţional.
La fiecare înlocuire a anvelopelor
senzorii TPMS trebuie demontaţi şi
reparaţi la un atelier.
Defecţiuni
TPMS nu va funcţiona corect dacă
unul sau mai mulţi senzori lipsesc sau nu funcţionează. Când sistemul
detectează o defecţiune, w clipeşte
câteva secunde şi apoi se aprinde. În
plus, un mesaj corespunzător va
apărea pe Centrul de informaţii
pentru şofer.
Lampa de control w şi mesajul
corespunzător apar la fiecare ciclu de aprindere, până la corectarea
problemei.
Unele dintre condiţiile care pot cauza
apariţia acestora sunt:
■ Una dintre anvelope a fost înlocuită
cu anvelopa de rezervă, care nu
are senzor TPMS.
■ Procesul de rememorare a senzorului TPMS nu a fost încheiat
cu succes. Lampa de control w şi

Îngrijirea autovehiculului171
mesajul corespunzător trebuie să
se stingă după încheierea cu
succes a procesului de
rememorare a senzorului.
■ Unul sau mai mulţi senzori TPMS lipsesc sau sunt deterioraţi. Lampa
de control w şi mesajul
corespunzător trebuie să se stingă
atunci când senzorii TPMS sunt
montaţi şi procesul se rememorare
a senzorului este realizat cu
succes. Consultaţi atelierul de
service.
■ Anvelopele sau roţile de înlocuire nu se potrivesc cu anvelopele sau
roţile echipamentului original.
Anvelopele şi roţile, altele decât
cele recomandate ar putea face ca
TPMS să nu funcţioneze
corespunzător.
■ Folosirea dispozitivelor electronice sau staţionarea în apropierea
instalaţiilor care folosesc frecvenţe
ale undelor radio similare TPMS pot duce la funcţionarea defectuoasă a
senzorilor TPMS.
Dacă TPMS nu funcţionează
corespunzător, nu poate detectasau semnala condiţia de anvelopă
slabă. Consultaţi atelierul de
service dacă lampa de control w se
aprinde şi un mesaj corespunzător
apare în Centrul de informaţii
pentru şofer.
Adâncimea profilului căii
de rulare Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor este aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.

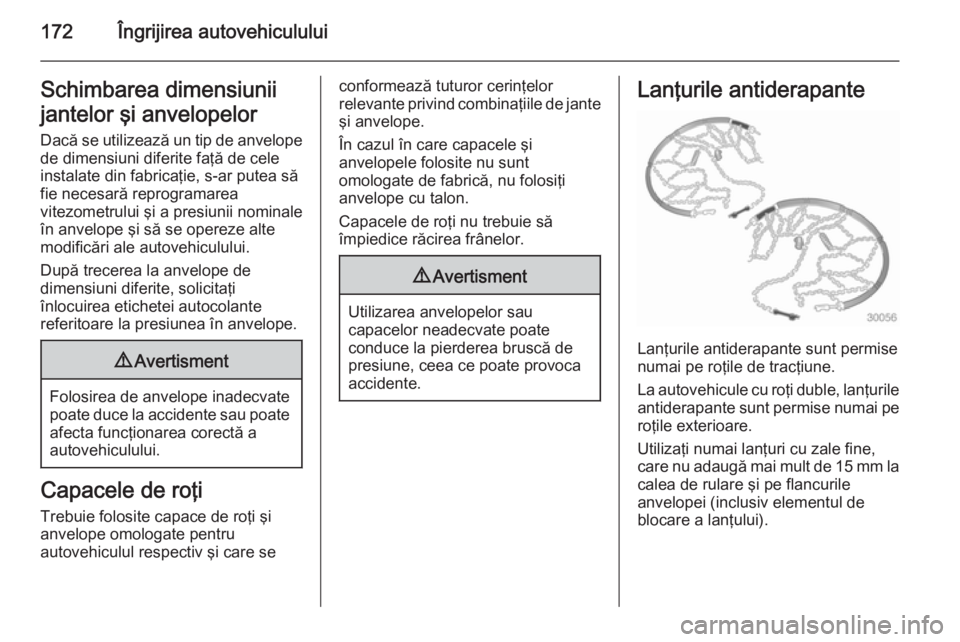

172Îngrijirea autovehicululuiSchimbarea dimensiuniijantelor şi anvelopelor Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate pentru
autovehiculul respectiv şi care se
conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
împiedice răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile de tracţiune.
La autovehicule cu roţi duble, lanţurile antiderapante sunt permise numai pe
roţile exterioare.
Utilizaţi numai lanţuri cu zale fine,
care nu adaugă mai mult de 15 mm la calea de rulare şi pe flancurile
anvelopei (inclusiv elementul de
blocare a lanţului).

176Îngrijirea autovehiculului
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 173.Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă
trebuie să fie orientate înainte.
■ Trageţi frâna de mână şi cuplaţi treapta întâia sau treapta
marşarier.
■ Dezactivaţi sistemul de suspensie pneumatică 3 121.
■ Scoateţi roata de rezervă 3 178.
■ Nu înlocuiţi niciodată mai mult de o
roată în acelaşi timp.
■ Folosiţi cricul numai la schimbarea roţii în caz de pană, nu-l folosiţi la
schimbarea anvelopelor de iarnă
sau de vară.
■ Cricul nu necesită efectuarea niciunei operaţii de întreţinere.
■ Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum 1 cm ),
sub cric.■ Nu permiteţi ca în autovehiculul ridicat pe cric să rămână persoane
sau animale.
■ Nu intraţi niciodată sub un autovehicul ridicat pe cric.
■ Nu porniţi motorul când autovehiculul este ridicat pe cric.
■ Curăţaţi piuliţele/şuruburile de roată şi filetele înainte de montarea
roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Scoateţi capacul de roată folosind
cârligul furnizat. Trusa de scule a
autovehiculului 3 165.
2. Instalaţi cheia de roţi, asigurându-
vă că este fixată bine şi slăbiţi
fiecare şurub/piuliţă de roată cu
câte o jumătate de tură.
