Braukšana un ekspluatācija155
Darbība
Kamera ir uzstādīta bagāžas
nodalījuma durvju rokturī, un tās
skata leņķis ir 130°.
Ņemot vērā kameras augsto
izvietojumu, displejā ir redzams
aizmugurējais buferis, lai palīdzētu
noteikt automašīnas pozīciju.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar 1 metra intervālu, kas tiek
projicētas uz attēla, lai noteiktu
attālumu līdz rādītajiem objektiem.Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Šo funkciju var deaktivizēt
informācijas displeja izvēlnē Settings
(iestatījumi) . Automašīnas
personalizācija 3 106.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru
noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.

Automašīnas kopšana187
Minidrošinātāji
Nr.Elektriskā ķēde1Jumta lūku2Ārējie spoguļi3–4–5Elektrisko bremžu vadības
modulis6Intelektiskais akumulatoru bate‐
rijas sensors7–8Pārnesumkārbas vadības
modulis9Virsbūves elektronisko sistēmu
vadības modulis10Priekšējo lukturu līmeņošana11Aizmugurējā stikla tīrītājs12Aizmugurējā stikla apsilde13Priekšējā luktura servomehā‐
nisms (kreisajā pusē)14Ārējo spoguļu apsilde15–16Sēdekļu apsilde17Pārnesumkārbas vadības
modulisNr.Elektriskā ķēde18Motora vadības modulis19Degvielas sūknis20–21Dzesēšanas ventilators22–23Aizdedzes spole, dzinēja
vadības modulis24Apskalotāja sūknis25Priekšējā luktura servomehā‐
nisms (labajā pusē)26Motora vadības modulis27–28Motora vadības modulis29Motora vadības modulis30Izplūdes sistēma31Kreisās puses tālā gaisma32Labās puses tālā gaisma33Motora vadības modulis34Signāltaure35Klimata kontrole, gaisa kondicio‐ nēšanas sistēma36Priekšējais miglas lukturis

Automašīnas kopšana189
Nr.Elektriskā ķēde1Virsbūves elektronisko sistēmu
vadības modulis2Virsbūves elektronisko sistēmu
vadības modulis3Virsbūves elektronisko sistēmu
vadības modulis4Virsbūves elektronisko sistēmu
vadības modulis5Virsbūves elektronisko sistēmu
vadības modulis6Virsbūves elektronisko sistēmu
vadības modulis7Virsbūves elektronisko sistēmu
vadības modulis8Virsbūves elektronisko sistēmu
vadības modulis9Durvju slēdzenes10Drošības diagnostikas modulis11Durvju slēdzenes12Klimata kontrole13Bagāžas nodalījuma durvis14Stāvvietā novietošanas palīgsis‐ tēmaNr.Elektriskā ķēde15Brīdinājums par izbraukšanu no
kustības joslas, salona spogulis16Adaptīvais priekšējais apgai‐
smojums17Elektriskais logs vadītāja pusē18Lietus sensors19Rezerve20Stūre21Pārnesumkārbas vadības
modulis22Cigarešu piesmēķētājs23Rezerve24Rezerve25Rezerve26Displejs27Kontrolmērinstrumentu panelis28Adaptīvais priekšējais apgai‐
smojums29Rezerve30Rezerve31Kontrolmērinstrumentu panelisNr.Elektriskā ķēde32Informācijas un izklaides
sistēma, papildu, elektriskā
kontaktligzda33Displejs, informācijas un
izklaides sistēma34Onstar UHP/DAB
S/B drošinātāji
Nr.Elektriskā ķēde01Rezerve02Rezerve03Elektriskie logi priekšā04Elektriskie logi aizmugurē05Loģistikas režīms06Rezerve07Rezerve08Rezerve

190Automašīnas kopšanaBagāžas nodalījumadrošinātāju bloks
Atrodas aizmugurējā nodalījuma
kreisajā pusē.
Lai piekļūtu drošinātājiem, noņemiet
pārsegu.
Minidrošinātāji
Nr.Elektriskā ķēde1LPG sistēma2Salona spogulis, atpakaļskata
kamera3Sensors, kas nosaka ūdeni
degvielā4Rezerve5Piekabes spraudkontakts6Stūres rata apsilde7Rezerve8Piekabes vadības modulis9Sēdeklis, gurnu balsts vadītāja
pusē10Sēdeklis, gurnu balsts pasažiera pusē11Pastiprinātājs12Piekabes spraudkontakts13Pilnpiedziņa14Rezerve15LPG sistēma16Rezerve17Rezerve18Rezerve

194Automašīnas kopšana
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena
kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Pašreizējo gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
(DIC) izvēlnē Vehicle Information
Menu (automašīnas informācijas
izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet taustiņu MENU, lai atlasītu
Vehicle Information Menu
(automašīnas informācijas izvēlne)
X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, un mirgo attiecīgās riepas
attēls.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 92.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 228.

Automašīnas kopšana195
Ja indikators w 60–90 sekundes
mirgo un pēc tam paliek iedegts, ir
radusies sistēmas kļūme.
Konsultējieties ar autoservisa
speciālistiem.
Kad ieteicamais gaisa spiediens
riepās būs sasniegts, iespējams, tā
vērtība vadītāja informācijas centrā
tiks atspoguļota tikai pēc zināma
braukšanas laika. Šajā laikā var būt
iedegts kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 100.
Pirms gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Pagaidu rezerves ritenis nav aprīkots
ar spiediena sensoriem. Riepu gaisa
spiediena kontroles sistēmanekontrolē spiedienu šo riteņu riepās.
Deg kontrolindikators w. Gaisa
spiediens pārējo trīs riteņu riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Riepu gaisa spiediena kontroles
sistēmas darbības traucējumus var
izraisīt arī jaudīgas ārējās
radioierīces.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope.
Skrūvējamam sensoram: nomainiet
ventili un blīvgredzenu.
Uzspraužamam sensoram:
nomainiet visu ventiļa kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 228 unatlasiet attiecīgo iestatījumu vadītāja
informācijas centra izvēlnē Tire Load
(Riepu slodze) , Vehicle Information
Menu (automašīnas informācijas
izvēlne) 3 94.
Atlasiet:
■ Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
■ Eco spiedienam, ne vairāk kā
3 cilvēkiem
■ Max (Maks.) maksimālai slodzei

196Automašīnas kopšana
TPMS sensoru saskaņošana
Katram TPMS sensoram ir unikāls
identifikācijas kods. Pēc riepu
rotācijas vai visa riteņu komplekta
nomaiņas, kā arī tad, ja ir nomainīts
viens vai vairāki TPMS sensori,
identifikācijas kods ir jāsaskaņo ar
jauno riepas/riteņa pozīciju. TPMS sensoru saskaņošana ir jāveic arī pēc
rezerves riepas nomaiņas pret
parasto riepu, kurā ir TPMS sensors.
Darbības kļūmes kontrolindikators un brīdinājuma ziņojums vai kods
nodzisīs nākamajā aizdedzes ciklā.
Sensori tiek saskaņoti ar riepu/riteņu pozīcijām, izmantojot TPMS
atkārtotas apgūšanas instrumentu,
šādā secībā: priekšējā kreisā riepa,
priekšējā labā riepa, aizmugurējā
labā riepa, aizmugurējā kreisā riepa.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi vai iegādātos
atkārtotas apgūšanas instrumentu.
Pirmā riteņa/riepas pozīcijas
saskaņošanai nepieciešamas
divas minūtes, un visu četru riteņu/
riepu pozīcijas saskaņošanainepieciešamas piecas minūtes. Ja
saskaņošana aizņem vairāk laika, tā
tiek pārtraukta un ir jāsāk no sākuma.
TPMS sensoru saskaņošanu veic
šādi.
1. Ieslēdziet stāvbremzi; automašīnām ar automātisko
pārnesumkārbu pārslēdziet
selektora sviru pozīcijā P.
2. Ieslēdziet aizdedzi.
3. Izmantojiet pagrieziena rādītāju sviras taustiņu MENU, lai vadītāja
informācijas centrā (VIC) atlasītu
Vehicle Information Menu
(automašīnas informācijas
izvēlne) .
4. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.
5. Nospiediet taustiņu SET/CLR, lai
sāktu sensoru saskaņošanu. Tiek parādīts ziņojums, kurā tiek
pieprasīts apstiprināt šo procesu.
6. Vēlreiz nospiediet taustiņu SET/CLR , lai apstiprinātu atlasi.
Divreiz atskan signāltauressignāls, lai apstiprinātu, ka
uztvērējs darbojas atkārtotas
apgūšanas režīmā.
7. Sāciet ar priekšējo kreiso riepu.
8. Novietojiet atkārtotas apgūšanas instrumentu pret riepas bortu
netālu no ventiļa. Pēc tam
nospiediet taustiņu, lai aktivizētu
TPMS sensoru. Signāltaures īsa
ieskanēšanās apstiprina, ka
sensora identifikācijas kods ir
saskaņots ar šo riepas un riteņa
pozīciju.
9. Turpiniet ar priekšējo labo riepu un atkārtojiet 8. punktā aprakstīto
procedūru.
10. Turpiniet ar aizmugurējo labo riepu un atkārtojiet 8. punktā
aprakstīto procedūru.
11. Turpiniet ar aizmugurējo riepu kreisajā pusē un atkārtojiet
8. punktā aprakstīto procedūru.
Divreiz atskan signāltaures
signāls, norādot, ka sensora
identifikācijas kods ir saskaņots ar
aizmugurējo riepu vadītāja pusē
un ka TPMS sensoru
saskaņošana ir pabeigta.

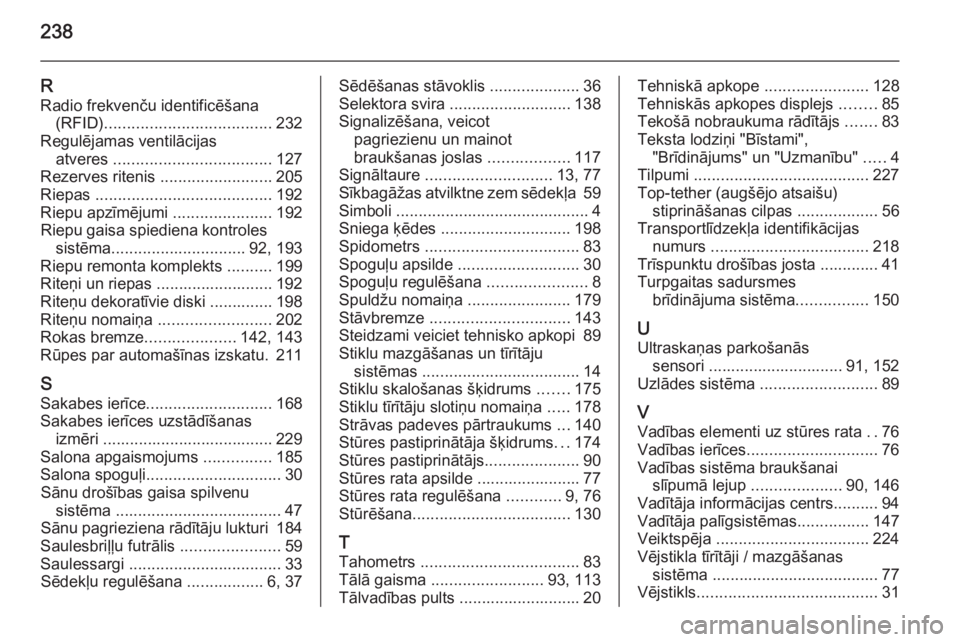

238
RRadio frekvenču identificēšana (RFID) ..................................... 232
Regulējamas ventilācijas atveres ................................... 127
Rezerves ritenis .........................205
Riepas ....................................... 192
Riepu apzīmējumi ......................192
Riepu gaisa spiediena kontroles sistēma .............................. 92, 193
Riepu remonta komplekts ..........199
Riteņi un riepas .......................... 192
Riteņu dekoratīvie diski .............. 198
Riteņu nomaiņa ......................... 202
Rokas bremze ....................142, 143
Rūpes par automašīnas izskatu. 211
S Sakabes ierīce ............................ 168
Sakabes ierīces uzstādīšanas izmēri ...................................... 229
Salona apgaismojums ...............185
Salona spoguļi .............................. 30
Sānu drošības gaisa spilvenu sistēma ..................................... 47
Sānu pagrieziena rādītāju lukturi 184
Saulesbriļļu futrālis ......................59
Saulessargi .................................. 33
Sēdekļu regulēšana .................6, 37Sēdēšanas stāvoklis ....................36
Selektora svira ........................... 138
Signalizēšana, veicot pagriezienu un mainot
braukšanas joslas ..................117
Signāltaure ............................ 13, 77
Sīkbagāžas atvilktne zem sēdekļa 59
Simboli ........................................... 4
Sniega ķēdes ............................. 198
Spidometrs .................................. 83
Spoguļu apsilde ........................... 30
Spoguļu regulēšana ......................8
Spuldžu nomaiņa .......................179
Stāvbremze ............................... 143
Steidzami veiciet tehnisko apkopi 89
Stiklu mazgāšanas un tīrītāju sistēmas ................................... 14
Stiklu skalošanas šķidrums .......175
Stiklu tīrītāju slotiņu nomaiņa .....178
Strāvas padeves pārtraukums ...140
Stūres pastiprinātāja šķidrums ...174
Stūres pastiprinātājs .....................90
Stūres rata apsilde ....................... 77
Stūres rata regulēšana ............9, 76
Stūrēšana ................................... 130
T
Tahometrs ................................... 83
Tālā gaisma ......................... 93, 113
Tālvadības pults ........................... 20Tehniskā apkope .......................128
Tehniskās apkopes displejs ........85
Tekošā nobraukuma rādītājs .......83
Teksta lodziņi "Bīstami", "Brīdinājums" un "Uzmanību" .....4
Tilpumi ....................................... 227
Top-tether (augšējo atsaišu) stiprināšanas cilpas ..................56
Transportlīdzekļa identifikācijas numurs ................................... 218
Trīspunktu drošības josta ............. 41
Turpgaitas sadursmes brīdinājuma sistēma ................150
U
Ultraskaņas parkošanās sensori .............................. 91, 152
Uzlādes sistēma .......................... 89
V Vadības elementi uz stūres rata ..76
Vadības ierīces ............................. 76
Vadības sistēma braukšanai slīpumā lejup ....................90, 146
Vadītāja informācijas centrs.......... 94
Vadītāja palīgsistēmas ................147
Veiktspēja .................................. 224
Vējstikla tīrītāji / mazgāšanas sistēma ..................................... 77
Vējstikls ........................................ 31
