Page 120 of 223
118Klimastyring
Manuel indstilling
Klimastyringens indstillinger kan æn‐
dres ved at aktivere knapperne og
drejeknapperne som følger. Ændring
af indstillingerne vil deaktivere auto‐
matisk funktion.
Blæserhastighed Z
Den valgte blæserhastighed angives
med x og et tal på displayet. Hvis der
slukkes for blæseren, deaktiveres kli‐ maanlægget også.
For at vende tilbage til automatisk
drift: Tryk på knappen AUTO.
Luftfordeling l, M ,K
Tryk på den pågældende knap for øn‐
sket justering. Aktivering angives
med lysdioden i knappen.l=Til forruden og de forreste side‐
ruder (klimaanlægget aktiveres i baggrunden for at hjælpe med at forhindre dug på ruderne).M=Til kabinen.K=Luftfordeling til fodrummet.
Mellemstillinger er mulige.
Retur til automatisk luftfordeling:
Deaktiver den pågældende indstilling
eller tryk på knappen AUTO.
Køling n
Aktivering eller deaktivering med n
knappen.
Airconditionsystemet køler og affug‐
ter (tørrer) den indstrømmende luft
over en bestemt udetemperatur. Der
kan derfor dannes kondensvand, som ledes ud under bilen.
Spar på brændstoffet ved at slå køle‐
systemet fra, så snart der ikke læn‐
gere er brug for køling eller affugt‐
ning. Aktiveret køling kan hindre
Autostop.
Displayet viser Eco, når kølefunktio‐
nen er deaktiveret.
Recirkulation 4
Tryk en gang på knappen 4 for at
aktivere manuel recirkulation.9 Advarsel
Ved recirkulation kommer der
praktisk talt ikke nogen luft ind
udefra. Når kølingen er slået fra,
stiger luftfugtigheden, og ruderne
kan begynde at dugge indvendigt. Kvaliteten af luften i kabinen fal‐der, og det kan gøre personerne i
bilen døsige.
Klimaanlægsfunktion, uden at
motoren er i gang Når tændingen er afbrudt, kan denvarme eller kulde, der er tilbage i sy‐stemet, bruges til klimastyring i kabi‐
nen.
Supplerende
varmeapparat
Luftvarmer Quickheat er en elektrisk, ekstra luft‐
varmer, der automatisk opvarmer ka‐
binen hurtigere.
Page 130 of 223

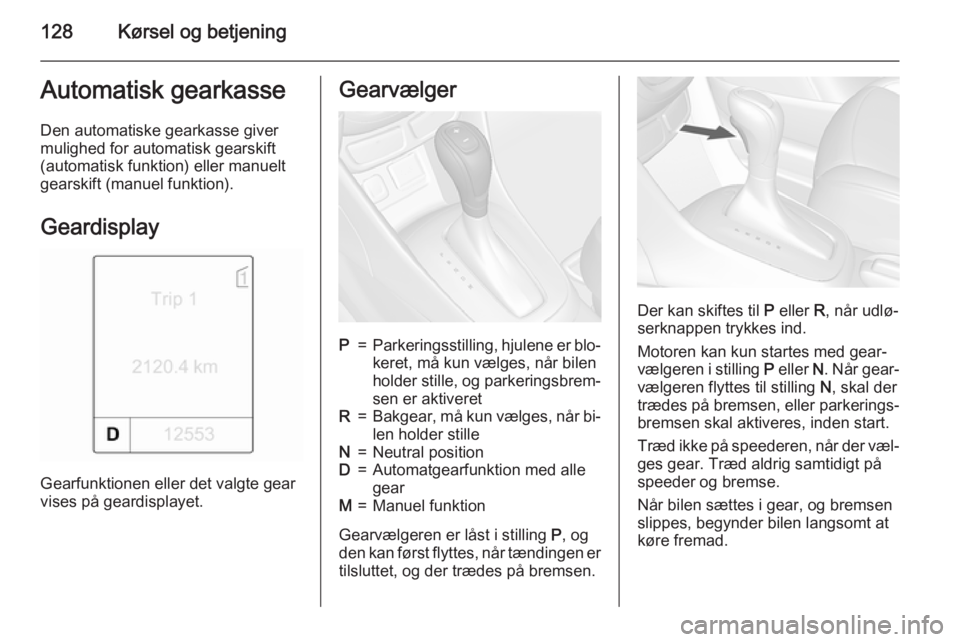

128Kørsel og betjeningAutomatisk gearkasseDen automatiske gearkasse giver
mulighed for automatisk gearskift
(automatisk funktion) eller manuelt
gearskift (manuel funktion).
Geardisplay
Gearfunktionen eller det valgte gear
vises på geardisplayet.
GearvælgerP=Parkeringsstilling, hjulene er blo‐ keret, må kun vælges, når bilen
holder stille, og parkeringsbrem‐
sen er aktiveretR=Bakgear, må kun vælges, når bi‐
len holder stilleN=Neutral positionD=Automatgearfunktion med alle
gearM=Manuel funktion
Gearvælgeren er låst i stilling P, og
den kan først flyttes, når tændingen er
tilsluttet, og der trædes på bremsen.
Der kan skiftes til P eller R, når udlø‐
serknappen trykkes ind.
Motoren kan kun startes med gear‐
vælgeren i stilling P eller N. Når gear‐
vælgeren flyttes til stilling N, skal der
trædes på bremsen, eller parkerings‐
bremsen skal aktiveres, inden start.
Træd ikke på speederen, når der væl‐
ges gear. Træd aldrig samtidigt på
speeder og bremse.
Når bilen sættes i gear, og bremsen
slippes, begynder bilen langsomt at
køre fremad.
Page 131 of 223
Kørsel og betjening129
Bremsning med hjælp framotoren Udnyt motorens bremseeffekt ved at
sætte i et lavere gear i ordentlig tid
ved kørsel ned ad bakke, se manuel
funktion.
"Rokning" af bilen Kun hvis bilen er kørt fast i sand, mud‐
der eller sne, må man forsøge at rokke bilen fri. Flyt gearvælgeren frem og tilbage mellem D og R gentagne
gange. Motorens omdrejningstal hol‐
des så lavt som muligt, og man bør
undgå at give gas rykvist.
Parkering
Aktiver parkeringsbremsen og sæt i
P .
Tændingsnøglen kan kun tages ud,
hvis gearvælgeren står i position P.Manuel funktion
Skub gearvælgeren til position M.
Tryk på knappen på gearvælgeren:
<=Skift til et højere gear.]=Skift til et lavere gear.
Hvis der vælges et for højt gear i for‐
hold til kørehastigheden, eller hvis
der vælges et for lavt gear i forhold til
kørehastigheden, gennemføres gear‐ skiftet ikke. Dette kan få en medde‐
lelse til at blive vist i
førerinformationsdisplayet.
I manuel funktion skiftes der ikke
automatisk til et højere geartrin ved
høje omdrejningstal.
Elektroniske
kørselsprogrammer ■ Arbejdstemperaturprogrammet sørger efter koldstart for, at kataly‐
satoren hurtigt når op på den nød‐
vendige temperatur ved at øge om‐
drejningstallet.
■ En automatisk skiftefunktion sætter
automatisk i frigear, hvis bilen
standses i et fremadgående gear
og mens der trædes på bremsen.
■ Specialprogrammer tilpasser auto‐ matisk gearskiftepunkterne, når der
køres op eller ned ad bakke.
Kickdown
Hvis speederen trædes helt ned ved
automatgearfunktion, skifter gearkas‐ sen til et lavere gear afhængigt af mo‐
torens omdrejningstal.
Page 145 of 223
Kørsel og betjening143
Bemærkninger
Parkeringsassistenten deaktiveres,
når den bagmonterede cykelholde‐
rer er udskudt.
Bakkamera Bakkameraet hjælper føreren ved
bakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets synsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret i bagklappens
håndtag og har en synsvinkel på
130°.
På grund kameraets høje placering
kan den bageste kofanger ses på dis‐ playet som en guide for positionen.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer i intervaller på 1 meter, der pro‐
jiceres på billedet for at angive afstan‐ den til de viste genstande.
Page 146 of 223
144Kørsel og betjening
Bilens bane vises i overensstem‐
melse med styreudslaget.
Funktionen kan deaktiveres i menuen
Indstillinger i info-displayet. Indivi‐
duelle indstillinger 3 101.
Advarselssymboler
Advarselssymboler er angivet som
trekanter 9 på det billede, som viser
forhindringer registreret af den avan‐
cerede parkeringsassistents bag‐
sensorer.
Displayindstillinger
Lysstyrken kan indstilles med op/ned- knapperne på multifunktionsknap‐
pen.
Kontrasten kan indstilles med ven‐
stre/højre-knapperne på multifunk‐
tionsknappen.
Deaktivering Kameraet deaktiveres, når en be‐
stemt kørehastighed overskrides, el‐ ler hvis bakgearet ikke er aktiveret i
ca. 10 sekunder.
Aktivering og deaktivering af bakka‐
meraet kan ændres i menuen
Indstillinger på info-displayet. Indivi‐
duelle indstillinger 3 101.
Fejl
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.
Bakkameraet fungerer muligvis ikke
korrekt, når:
■ det er mørkt i omgivelserne,
■ solen eller forlygternes stråler skin‐
ner direkte ind i kameralinsen,
■ is, sne, mudder eller andet dækker kameralinsen. Rengør linsen, skyl
den med vand, og tør den med en
blød klud,
■ bagklappen ikke er lukket korrekt,
■ bilen har haft en ulykke ved bagen‐
den,
■ der er meget store temperaturforsk‐
elle.
Page 148 of 223
146Kørsel og betjening
Et udråbstegn i en ramme angiver, at
der er registreret et supplerende skilt,
som systemet ikke kan genkende.
Systemet er aktivt op til en hastighed
på 200 km/t afhængigt af lysforhol‐
dene. Om natten er systemet aktivt op
til en hastighed på 160 km/t.
Så snart hastigheden kommer ned
under 55 km/t, tilbagestilles displayet, og indholdet på vejskiltsiden slettes.
Den næste genkendte hastighedsan‐ givelse vil blive vist.
DisplayvisningVejskilte vises på siden Registrering
af vejskilte i førerinformationscentret,
der vælges via fingerhjulet på blinke‐
rarmen 3 90.
Når en anden funktion er valgt i fører‐
informationscentret, og siden
Registrering af vejskilte derefter væl‐
ges igen, vises det senest registre‐
rede vejskilt.
Efter vejskiltsiden er slettet af syste‐ met, vises følgende symbol:
Indholdet på vejskiltsiden slettes
også under kørsel ved tryk på knap‐
pen SET/CLR på blinkerarmen i læn‐
gere tid.
Pop-up-funktion
Skilte med hastighedsbegrænsningerog overhaling forbudt vises som pop-
up-vinduer på hver side i førerinfor‐
mationscentret.
Page 149 of 223
Kørsel og betjening147
Pop-up-funktionen kan deaktiveres
på vejskiltsiden ved at trykke på knap‐ pen SET/CLR på blinklysarmen.
Når indstillingssiden vises, vælges
Fra for at deaktivere pop-up-funk‐
tionen. Genaktiveres ved at vælge
Til . Når tændingen slås til, deaktive‐
res pop-up-funktionen.
Pop-up-angivelsen vises i førerinfor‐
mationscentret i ca. 8 sekunder.
Fejl
Der er risiko for, at vejskiltassistent‐ systemet ikke fungerer korrekt, når:
■ det område på forruden, hvor front‐
kameraet befinder sig, ikke er rent
■ vejskiltene er fuldstændigt eller del‐
vist dækkede eller vanskelige at skelne
■ der er vanskelige vejrrelaterede for‐
hold, f.eks. kraftig regn, sne, direkte
sollys eller skygger. I dette tilfælde
vises Færdselsskilts detektering
ikke mulig pga vejret på displayet
■ vejskiltene er forkert monterede el‐ ler beskadigede
■ trafikskilte opfylder ikke Wien-kon‐ ventionen om trafikskilte (Wiener
Übereinkommen über Straßenver‐
kehrszeichen)Forsigtig
Formålet med systemet er at
hjælpe føreren med at genkende visse vejskilte inden for et define‐
ret hastighedsområde. Ignorer
ikke vejskilte, der ikke vises af sy‐
stemet.
Systemet genkender ikke andre
end de traditionelle vejskilte, der
kan angive en hastighedsbe‐
grænsning eller ophør af en så‐
dan.
Lad ikke denne sikkerhedsfunk‐
tion friste Dem til at tage chancer,
når De kører.
Afpas altid hastigheden efter ve‐
jens beskaffenhed.
Førerassistentsystemerne frata‐
ger ikke føreren for dennes fulde
ansvar for bilens drift.
Vognbaneskiftadvarsel
Advarselssystemet for vognbaneskift
aflæser vognbanemarkeringerne,
mellem hvilke bilen kører, via et front‐
kamera. Systemet registrerer
Page 177 of 223
Pleje af bilen175
Nr.Strømkreds16Adaptive Forward Lighting (AFL)17El-rude, fører18Regnsensor19Reserve20Rat21Gearkassestyreenhed22Cigarettænder23Reserve24Reserve25Reserve26Visning27Instrumentpanel, gruppe28Adaptive Forward Lighting (AFL)29Reserve30Reserve31Instrumentpanel, gruppe32Infotainment, ekstra, stikdåseNr.Strømkreds33Display, Infotainment-system34Onstar UHP/DAB
S/B-sikringer
Nr.Strømkreds01Reserve02Reserve03El-ruder foran04El-ruder bag05Logistikmodus06Reserve07Reserve08ReserveSikringsboks i lastrum
Placeret i venstre side af bagagerum‐met.
Afmonter dækslet for at få adgang til
sikringerne.
